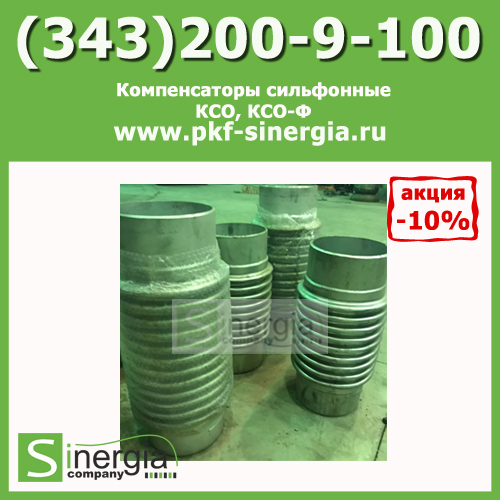

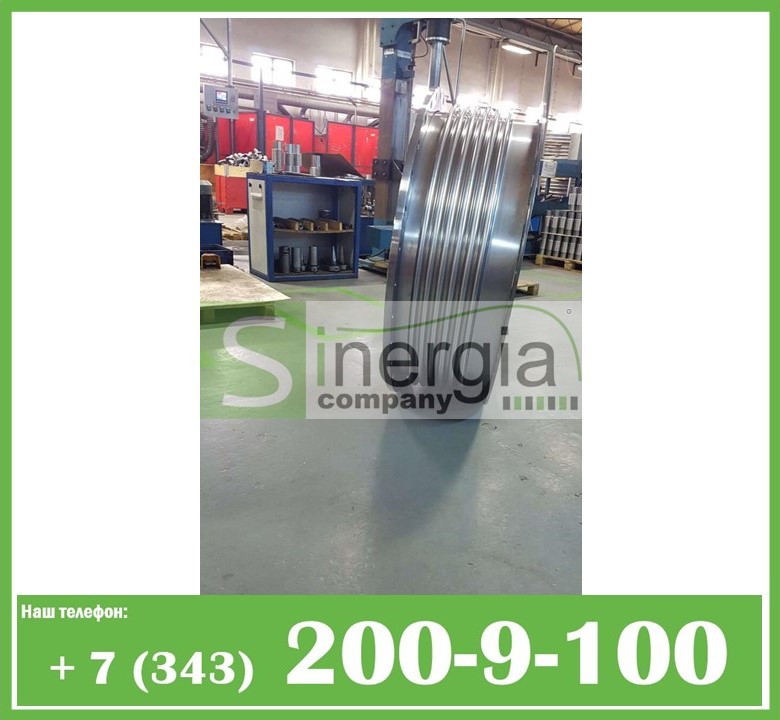

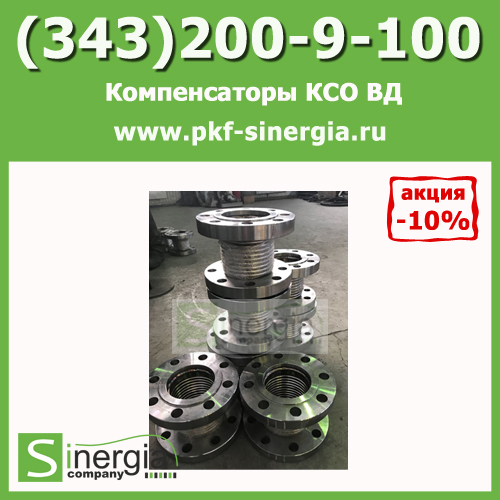

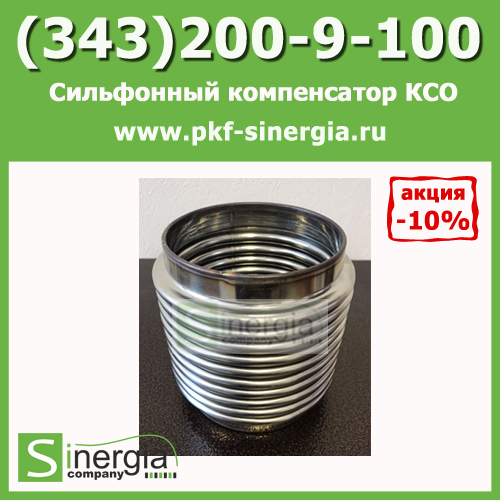

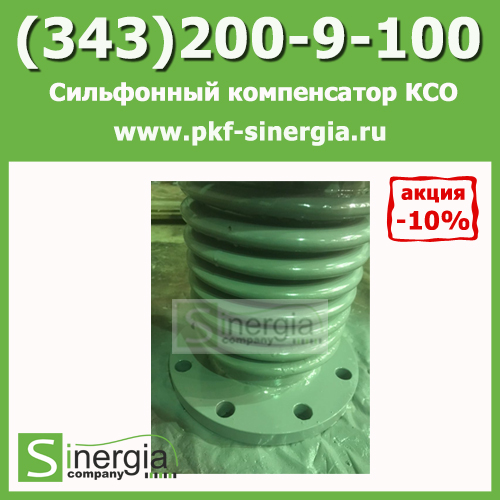

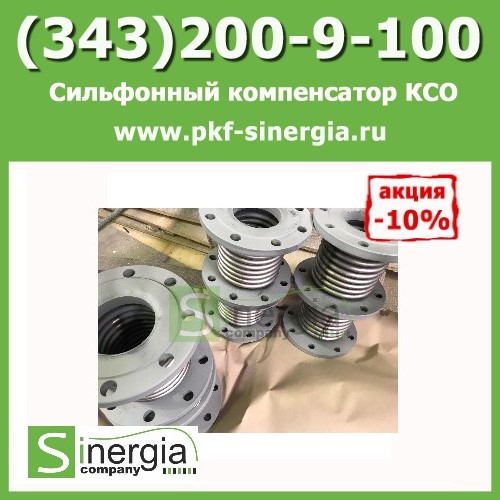

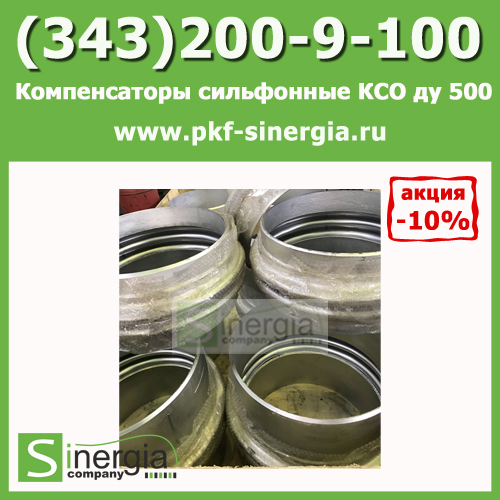

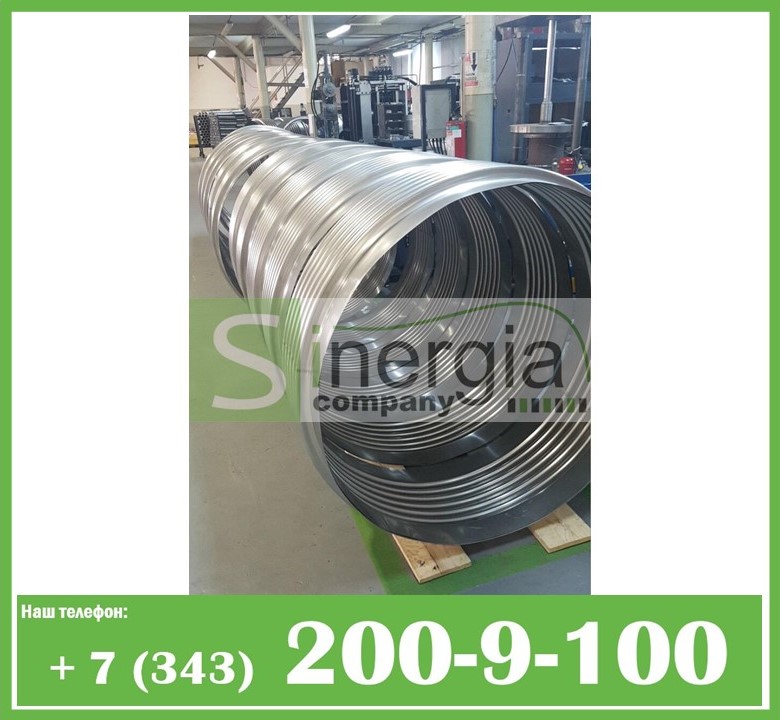

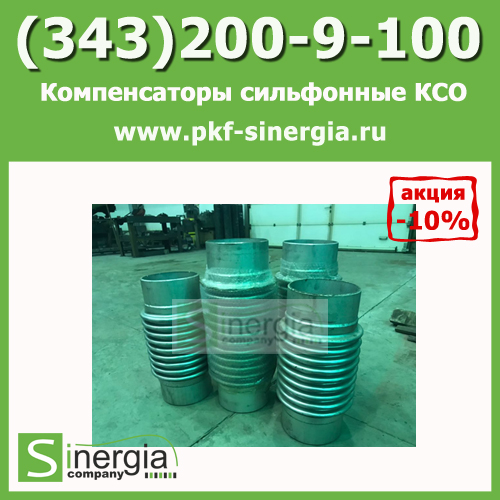

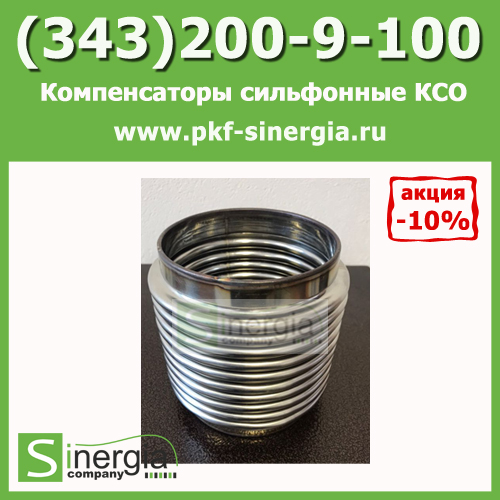

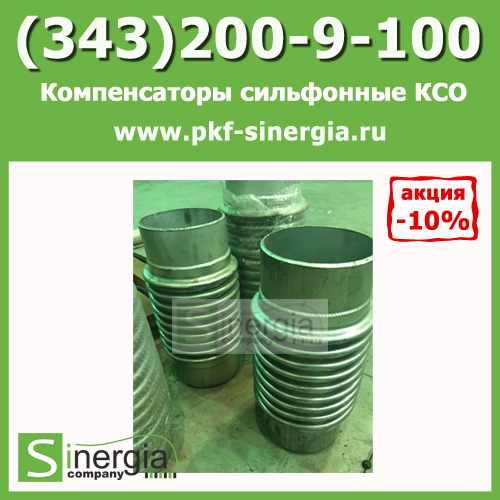

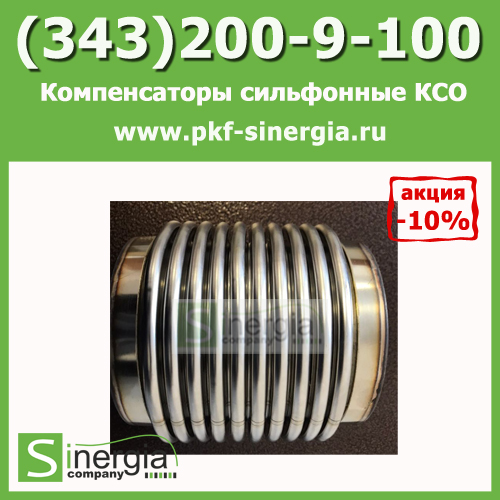

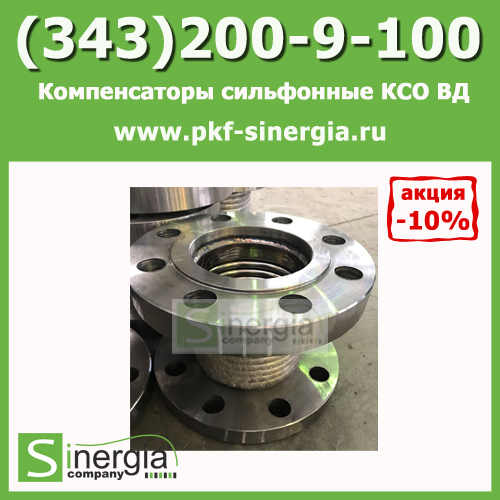

Компенсатор сильфонный КСО в Екатеринбурге

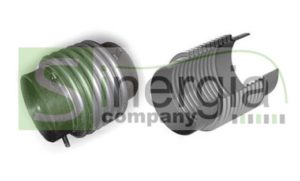

Компенсатор сильфонный осевой Компенсатор сильфонный осевой

Компенсаторы сильфонные осевые КСО являются наиболее востребованной в Екатеринбурге разновидностью агрегатов с компенсирующим действием. Ассортимент продукции представлен разнообразными моделями, которые отличаются назначением, конструкцией, эксплуатационным периодом. Каждый аппарат изготавливается в соответствии с ГОСТами, проходит отбраковку, сертифицируется.

Сфера применения в Екатеринбурге

Производитель выпускает изделия без поворотных шарниров, ограничителей уровня смещения и направляющих. Поэтому продукция относится к оборудованию осевого типа и не может устанавливаться на участке трубопроводной системы, где существует высокий риск сдвига трубы относительно поперечного направления.

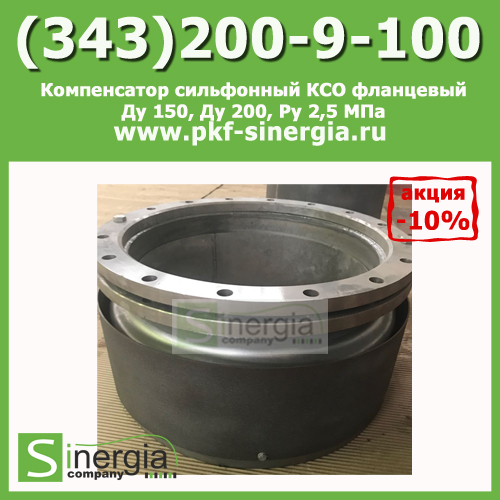

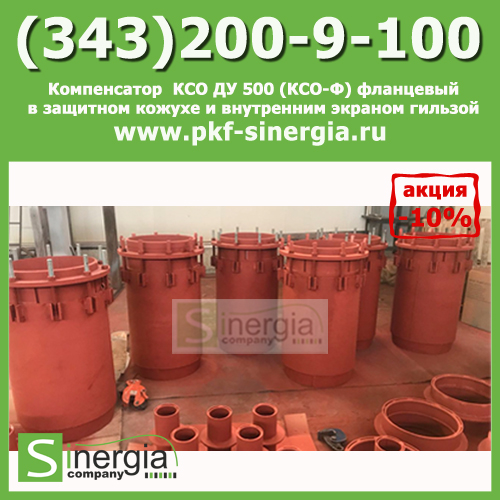

Модельный ряд дополняется экземплярами с защитным кожухом под приварку с фланцевым присоединением для подземных коммуникаций бесканального типа, а также оборудованием с внутренним экраном для наружных магистралей.

Благодаря конструктивным особенностям, оптимальным техническим параметрам, прочности и надежности компенсаторы широко используются:

  • в судостроении;
  • при обустройстве внутридомовых и магистральных трубопроводов;
  • при прокладке систем водоснабжения;
  • на промышленных предприятиях и атомных станциях.

Агрегат сильфонного типа может работать с газообразными и жидкими средами.

Характеристики

Материал изготовления и конструкция устройства зависит от возможных эксплуатационных условий. В основном применяется особо прочный металл, а сильфон делается из нержавейки.

Проектировщиками в Екатеринбурге выбирается агрегат КСО для установки в теплосети из расчета диапазона рабочего хода. Модели с небольшим диаметром допускают сокращение сильфона или его линейное расширение только на несколько см, а агрегаты с большим условным диаметром обеспечивают смещение по оси до 110 мм.

Среди ключевых технических параметров:

  • количество секций: до 2-х;
  • максимальное номинальное давление транспортируемой среды: 25 кг на см2;
  • тип крепления: под приварку с помощью фланец;
  • температурный режим носителя: до 427оС;
  • работа с техническими жидкостями, паром, водой;
  • рекомендованная сфера использования: магистрали подземных теплосетей, трубопроводы технологического назначения, внутридомовые коммуникации.

Осевые компенсаторы КСО являются востребованными в химической области, энергетической и нефтегазовой сфере, в хозяйственной отрасли. Среди неоспоримых преимуществ оборудования — продолжительная эксплуатация до 20 лет, надежность, универсальность, доступная цена.

Консультация наших опытных сотрудников в Екатеринбурге поможет вам подобрать и купить оборудование требуемых технических параметров. Все изделия сертифицированы, их качество соответствует общепризнанным стандартам.

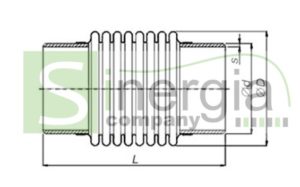

Основные параметры типового компенсатора КСО

Условное обозначение Условный диаметр мм Условное давление  кг/см2 d

мм
s

мм
D  мм L  мм
КСО 50-16-60 50 16 57 3,5 79 335
КСО 65-16-60 65 16 76 3,5 95 350
КСО 80-16-60 80 16 89 3,5 110 360
КСО 100-16-80 100 16 108 4,0 138 370
КСО 100-16-100 100 16 108 4,0 138 410
КСО 125-16-60 125 16 133 4,0 167 270
КСО 125-16-100 125 16 133 4,0 167 465
КСО 150-16-60 150 16 159 4,0 191 270
КСО 150-16-100 150 16 159 4,0 191 500
КСО 200-16-80 200 16 219 6,0 266 300
КСО 200-16-160 200 16 219 6,0 266 590
КСО 250-16-80 250 16 273 7,0 318 400
КСО 250-16-160 250 16 273 7,0 318 610
КСО 300-16-180 300 16 325 7,0 371 670
КСО 350-16-180 350 16 377 7,0 415 640
КСО 400-16-200 400 16 426 7,0 479 740
КСО 500-16-200 500 16 530 8,0 590 780
КСО 600-16-200 600 16 630 8,0 705 695
КСО 700-16-210 700 16 720 8,0 800 698
КСО 800-16-210 800 16 820 8,0 900 726
КСО 900-16-210 900 16 920 10,0 999 726
КСО 1000-16-220 1000 16 1020 10,0 1102 726
КСО 1200-16-220 1200 16 1220 10,0 1310 726



Монтаж

Для осуществления правильной работы трубопровода следует разделить систему трубопровода на отдельные участки, с целью установки на них сильфонных компенсаторов. Основная задача здесь – контроль расширения трубопровода между неподвижными опорами.

  1. Компенсатор в середине прямого участка трубопровода;
  2. Компенсатор в крайнем положении прямого участка трубопровода;
  3. Компенсатор на прямом участке Z-образного участка трубопровода;
  4. Компенсатор на Т-образном участке трубопровода.

Компенсатор КСО монтируют на прямолинейном участке трубопровода, ограниченном двумя неподвижными опорами.

Трубы с длинами, для которых недостаточно одного сильфонного компенсатора КСО, необходимо разделить на отдельные участки приемлемой длины. В этом случае каждый участок ограничивается неподвижными опорами и в отношении температурных удлинений рассматривается как отдельный трубопровод. На компенсируемом участке не должно быть врезок. Исключение: радиаторные стояки системы отопления. Другие случаи рассматриваются индивидуально. Компенсаторы КСО тепловых удлинений трубопроводов нельзя использовать в качестве демпфера колебаний.

Осевые компенсаторы должны испытывать нагрузки только в продольном направлении, не допускается напряжение кручения и воздействие изгибающего момента.

Не допускается попадание сыпучих и твердых веществ в гофры компенсатора КСО; также запрещено покрывать сильфон компенсатора тепловой изоляцией. Убедитесь также, что посторонние предметы не попали между гофрами, если перед установкой компенсаторы КСО хранились некоторое время.

Перед сваркой компенсаторов КСО в трубную систему гофры (если они есть) компенсатора КСО должны быть надлежащим образом защищены от искр сварки (если компенсатор не оснащен наружным кожухом, его сильфон необходимо обмотать защитным материалом) для предотвращения попадания частиц раскаленного металла.

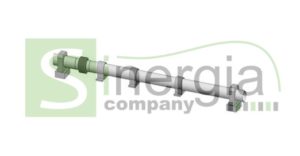

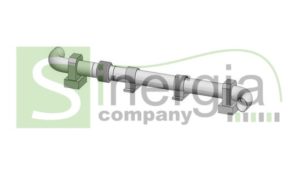

Компенсатор в середине прямого участка трубопровода

1. Компенсатор в середине прямого участка трубопровода.

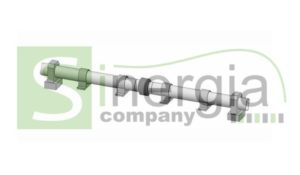

Компенсатор в крайнем положении прямого участка трубопровода

2. Компенсатор в крайнем положении прямого участка трубопровода.

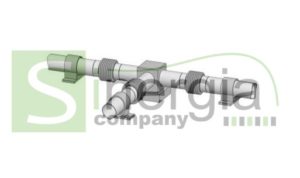

Компенсатор на прямом участке Z-образного участка трубопровода.

3. Компенсатор на прямом участке Z-образного участка трубопровода.


Компенсатор на Т-образном участке трубопровода.

4. Компенсатор на Т-образном участке трубопровода.

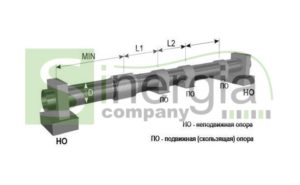

Компенсатор КСО устанавливают на прямолинейном участке трубопровода, ограниченном двумя неподвижными опорами.

5. Компенсатор КСО устанавливают на прямолинейном участке трубопровода, ограниченном двумя неподвижными опорами.

Компенсатор КСО односекционный

Наименование Вес, кг Ду трубы Осевой ход, мм
КСО 50-16-25 4 57 25
КСО 65-16-25 5 76 25
КСО 80-16-35 6 89 35
КСО 80-25-35 6 89 35
КСО 100-16-50 8 108 50
КСО 100-25-50 8 108 50
КСО 125-16-50 9 133 50
КСО 125-25-50 9 133 50
КСО 150-16-50 11 159 50
КСО 150-25-50 11 159 50
КСО 200-16-80 17 219 80
КСО 200-25-80 17 219 80
КСО 250-16-80 22 273 80
КСО 250-25-80 22 273 80
КСО 300-16-80 28 325 80
КСО 300-25-80 28 325 80
КСО 400-16-80 45 424 80

Компенсатор КСО двухсекционный

Наименование Вес, кг Ду трубы Осевой ход, мм
КСО 50-16-50 6 57 50
КСО 65-16-50 8 76 50
КСО 80-16-70 11 89 70
КСО 80-25-70 11 89 70
КСО 100-16-100 14 108 100
КСО 100-25-100 14 108 100
КСО 125-16-100 17 133 100
КСО 125-25-100 17 133 100
КСО 150-16-100 20 159 100
КСО 150-25-100 20 159 100
КСО 200-16-160 34 219 160
КСО 200-25-160 34 219 160
КСО 250-16-160 40 273 160
КСО 250-25-160 40 273 160
КСО 300-16-160 50 325 160
КСО 300-25-160 50 325 160
КСО 400-16-160 78 424 160

Компенсатор сильфонный КСО

Просмотреть характеристики компенсаторов КСО на одной странице
КСО/КСОФ Ду 50 (Ру 10/16/25)/ Ду 125 (10/16/25)
КСО/КСОФ Ду 125 (10/16/25/ Ду 400 (10/16/25)

Дополнительно:

КСО — компенсатор блочный — аналог компенсаторов по альбомам чертежей ТС 627.00.00.00, ТС 628.00.00.00 Филиала «Тепловые сети» ОАО «Мосэнерго»;
КСОР — компенсатор блочный с увеличенной компенсирующей способностью — аналог компенсаторов по альбомам чертежей ТС 627.00.00.00, ТС 628.00.00.00 Филиала «Тепловые сети» ОАО «Мосэнерго» - ИЯНШ.300260.029ТУ
