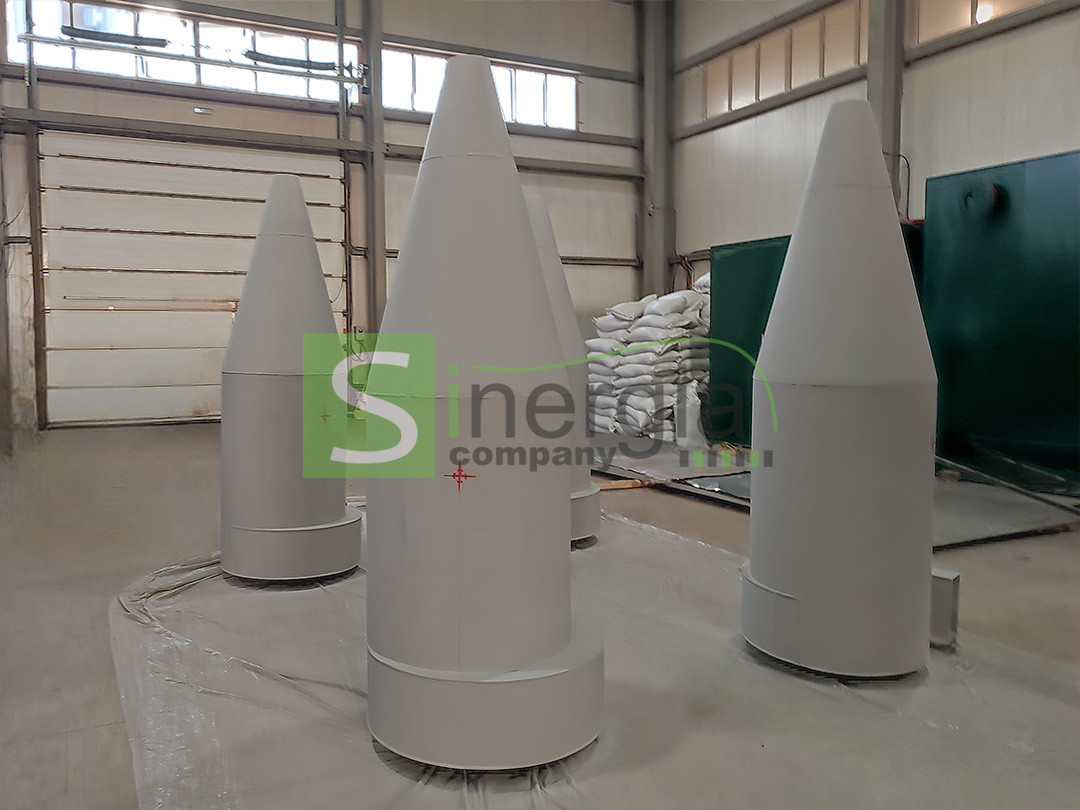

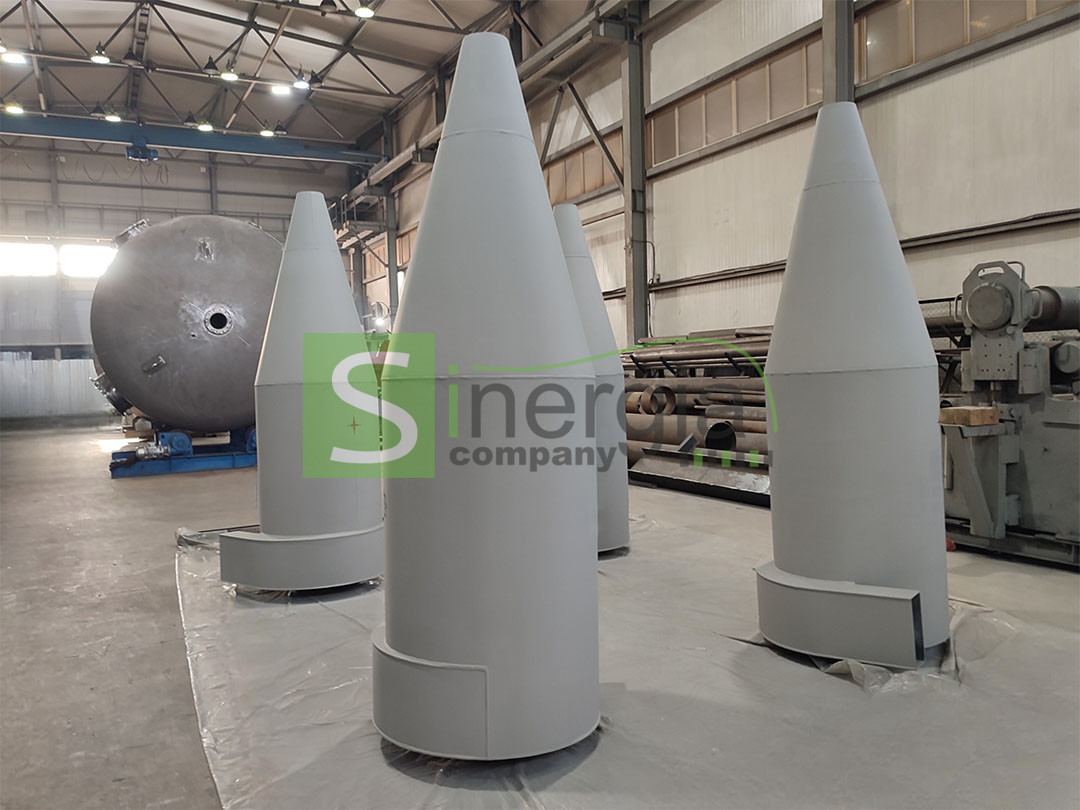

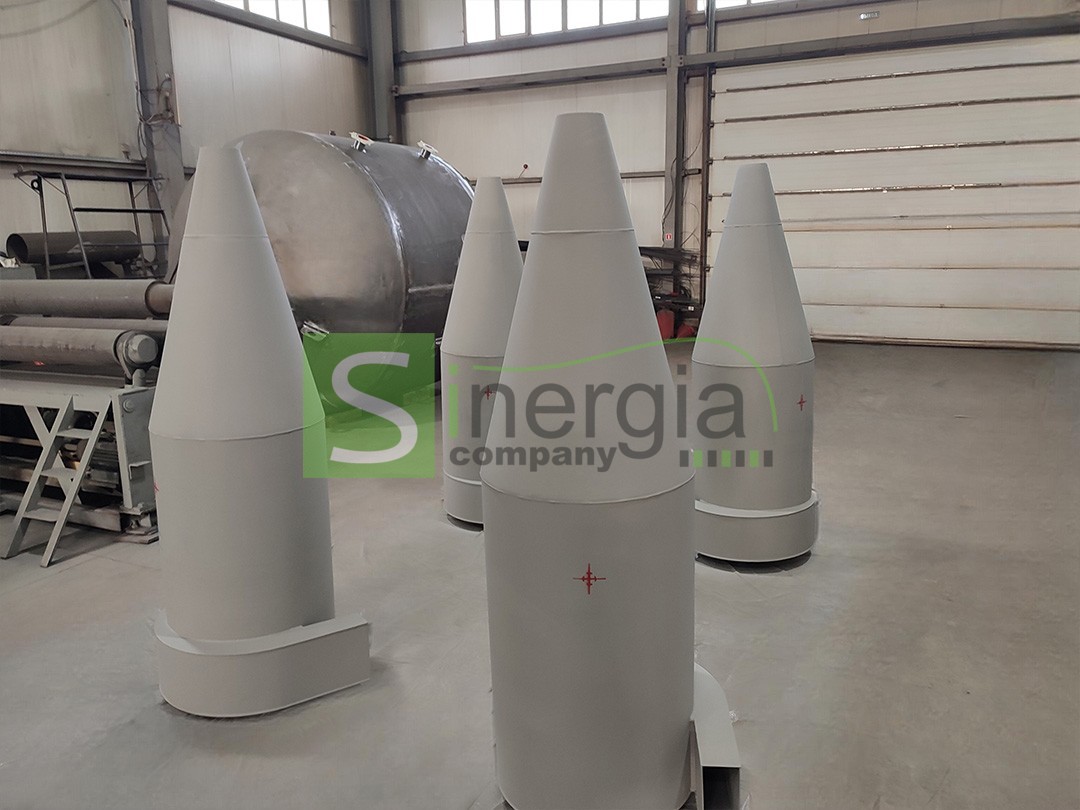

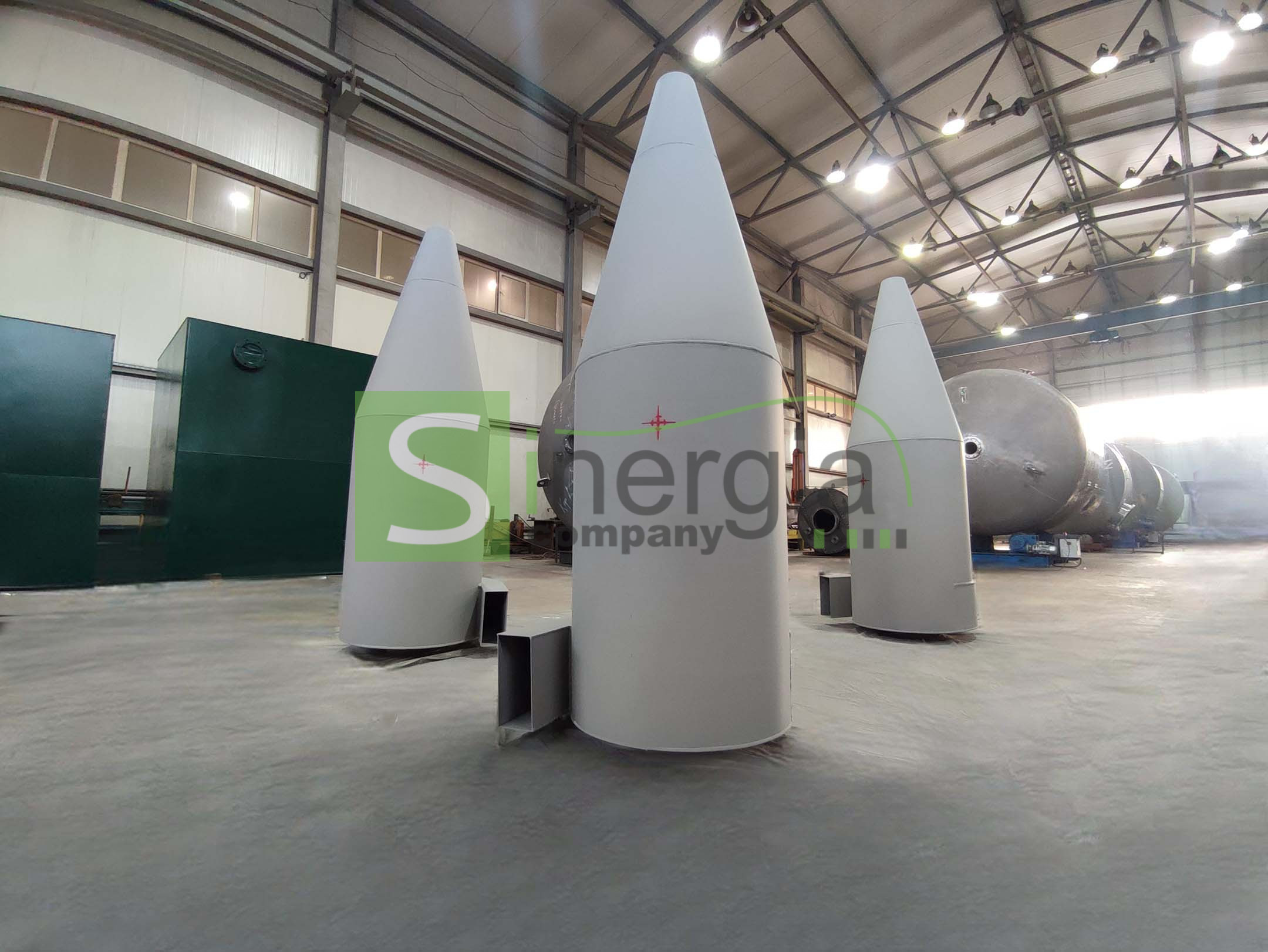

Циклоны СЦН-40

Высокоэффективные циклоны СЦН-40, циклон НИИОГАЗ предназначены для эффективной очистки газов и аспирационного воздуха от мелкой и среднедисперсной пыли.

Циклон СЦН-40 имеет наиболее высокую степень очистки по сравнению с циклонами ЦН-15, СК-ЦН-34 и УЦ-38.
Вынос пыли из циклона СЦН-40 в 2,5 раза меньше циклона ЦН-15 и в 1,5 раза меньше циклона СК-ЦН-34 и УЦ-38 при равных энергозатратах.

Высокая степень очистки в циклоне СЦН-40 достигнута за счет повышения интенсивности вращательного движения газа в корпусе циклона и одновременного снижения скорости радиального стока в направлении к выхлопной трубе.

Циклоны СЦН-40 меньше подвержены забиваемости и абразивному износу.

Гидравлическое сопротивление при t=20oС 1000—2000 ПА.

Скорость в входном патрубке циклона 16-24 м/с.

Условная скорость в сечении корпуса циклона 1,3-1,9 м/с.

Степень очистки в циклоне диаметром 1000 мм для пыли 10 мкм, при t=20°С — 95 %

Коэффициент гидравлического сопротивления, отнесенный к сечению корпуса циклона -1100.

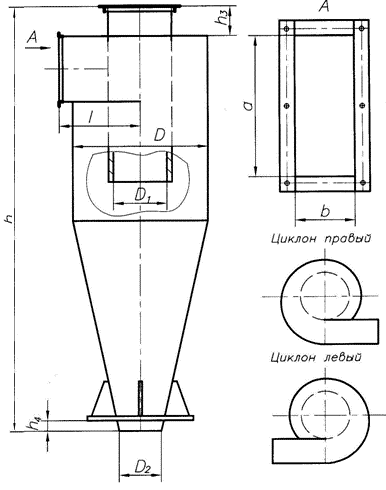

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СЦН-40

Наименование Производительность по воздуху м3/ч Диаметр, мм Высота, мм а, мм b, мм Масса, кг
Циклон СЦН-40-300 330-480 300 1210 100 48 33
Циклон СЦН-40-400 590-860 400 1580 125 62 40
Циклон СЦН-40-500 920-1340 500 1940 150 73 46
Циклон СЦН-40-600 1320—1930 600 2293 200 98 57
Циклон СЦН-40-700 1800—2630 700 2642 250 123 69
Циклон СЦН-40-800 2350—3435 800 3014 300 148 85
Циклон СЦН-40-900 2975—4350 900 3377 350 173 108
Циклон СЦН-40-1000 3670—5370 1000 3762 400 198 139
Циклон СЦН-40-1100 4475—6500 1200 4098 450 223 178
Циклон СЦН-40-1200 5290—7730 1000 4468 500 248 139



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВЫХ ЦИКЛОНОВ СЦН-40

(группа из 4 циклонов)

Наименование Производительность по воздуху м3/ч Диаметр, мм Высота, мм Ширина, мм Масса, кг
Циклон СЦН-40-300×4 1630—1930 300 1210 920 200
Циклон СЦН-40-400×4 2890—3430 400 1580 1150 360
Циклон СЦН-40-500×4 4520—5370 500 1940 1440 570
Циклон СЦН-40-600×4 6500—7730 600 2293 1680 1000
Циклон СЦН-40-700×4 8950-10630 700 2642 1920 1380
Циклон СЦН-40-800×4 11570-13740 800 3014 2140 1880
Циклон СЦН-40-900×4 14650-17400 900 3377 2412 2350
Циклон СЦН-40-1000×4 18100-21480 1000 3762 2662 2980
Циклон СЦН-40-1100×4 21900-26000 1200 4098 2902 4880
Циклон СЦН-40-1200×4 25880-30730 1000 4468 3165 5770

циклон сцн-40
