Сальниковые компенсаторы

Сальниковые компенсаторы – это подвижные приспособления, состоящие из двух труб различных размеров из прочной стали. Труба наименьшего размера устанавливается в трубу большего, а полость между ними оснащается специализированным сальниковым наполнителем. С внешней стороны устанавливается арматура, которая делает меньше свободное перемещение и предотвращает выпадение.

В настоящее время на теплотрассах применяют два типа компенсаторов:

  1. Односторонние.
  2. Двухсторонние.

Создание этих элементов связывается с тем, что иногда необходимо компенсировать разницу в размерах трубопровода. Двухсторонний компенсатор имеет большую востребованность. В конструкции предусмотрено две внутренние оболочки и одна внешняя.

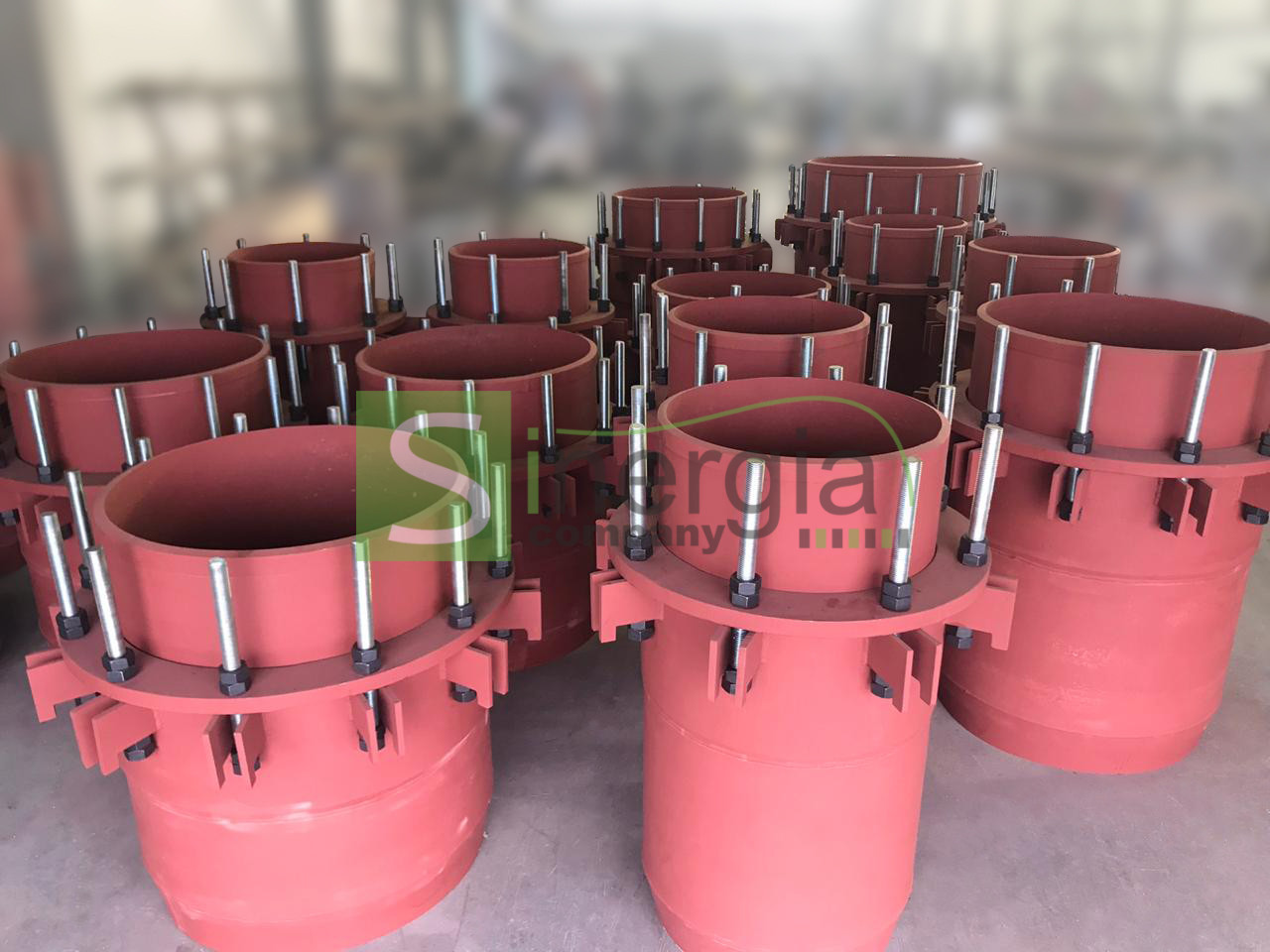

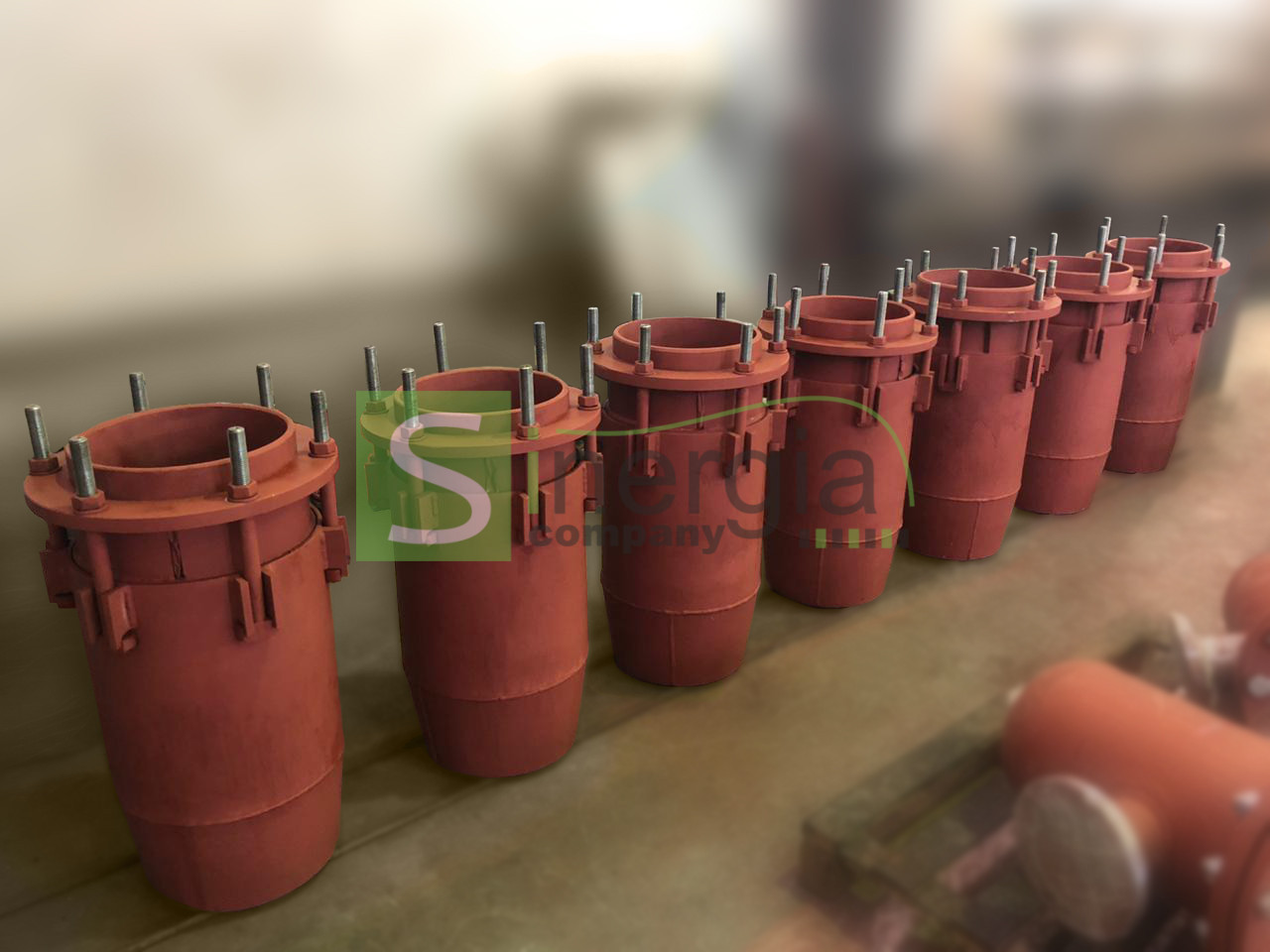

Односторонний сальниковый компенсатор серия 4.903-10 вып.7 Односторонний сальниковый компенсатор серия 5.903-13 вып.4 Компенсатор сальниковый двухсторонний серия 5.903-13 вып.4 Двухсторонний сальниковый компенсатор серия 4.903-10 вып.7
Компенсатор сальниковый односторонний Компенсатор сальниковый односторонний Компенсатор сальниковый двухсторонний Компенсатор сальниковый двухсторонний

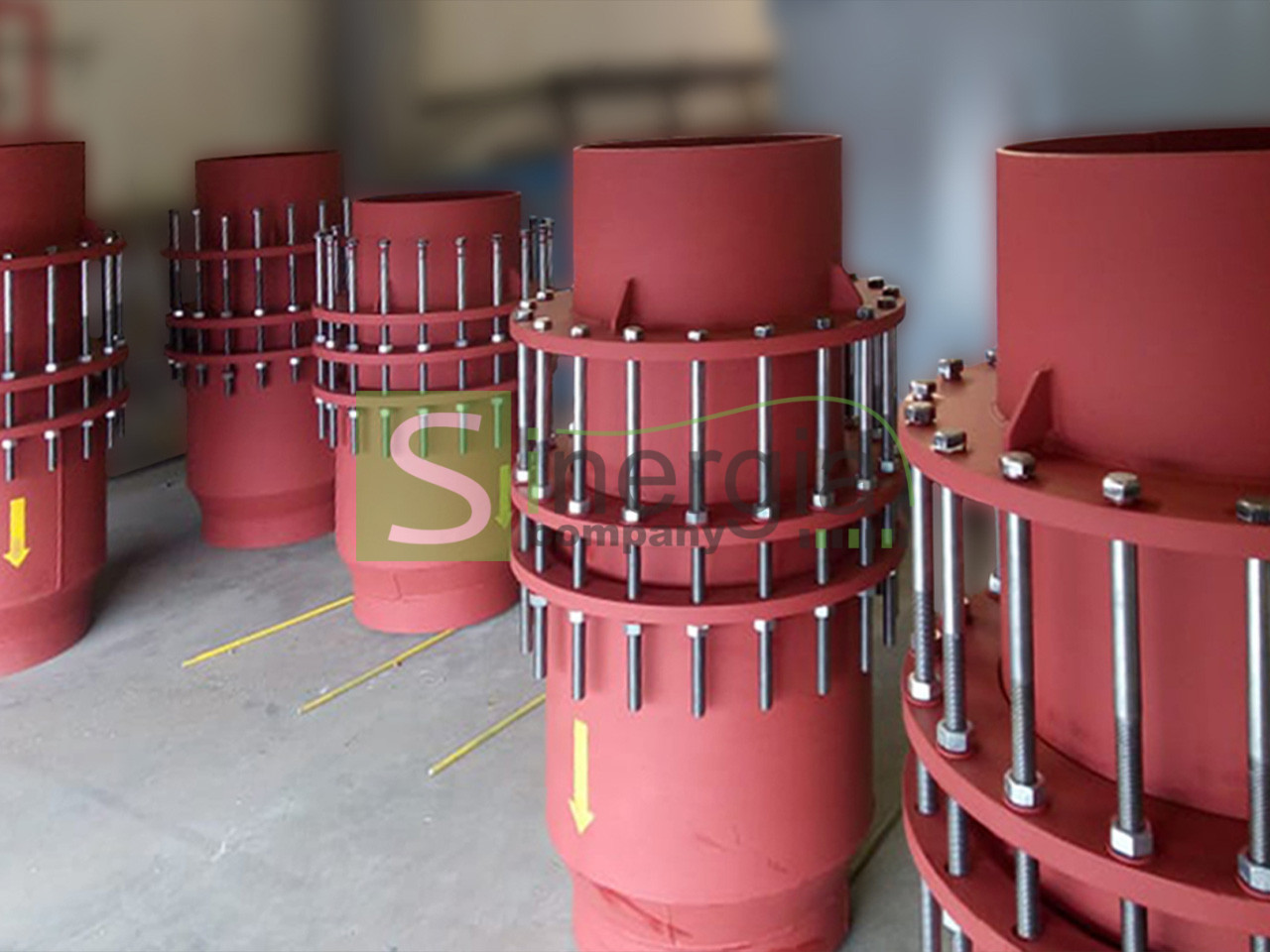

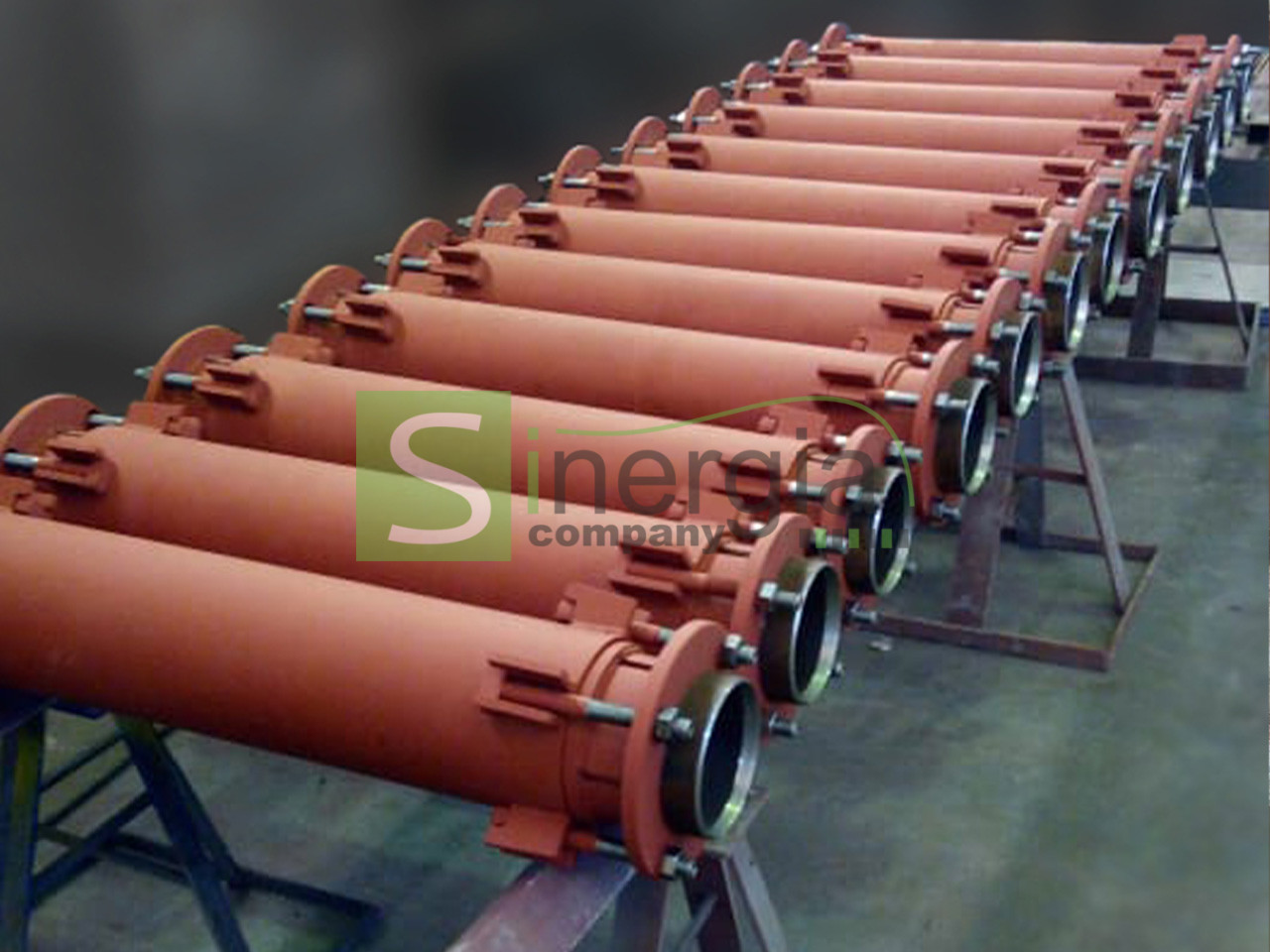

Компенсатор сальниковый СК 2109-92, ТС-579.00.000 СБ, ТС-580.00.000 СБ, 5.903-13 выпуск 4, 4.903-10 выпуск 7  Сальниковый компенсатор односторонний с самоуплотняющим устройством 5.903-13 выпуск 4 Компенсатор сальникового типа двухсторонний с самоуплотняющимся устройством Сальниковый компенсатор ТМ 25.00.00 с ограничителем серия 4.902-8

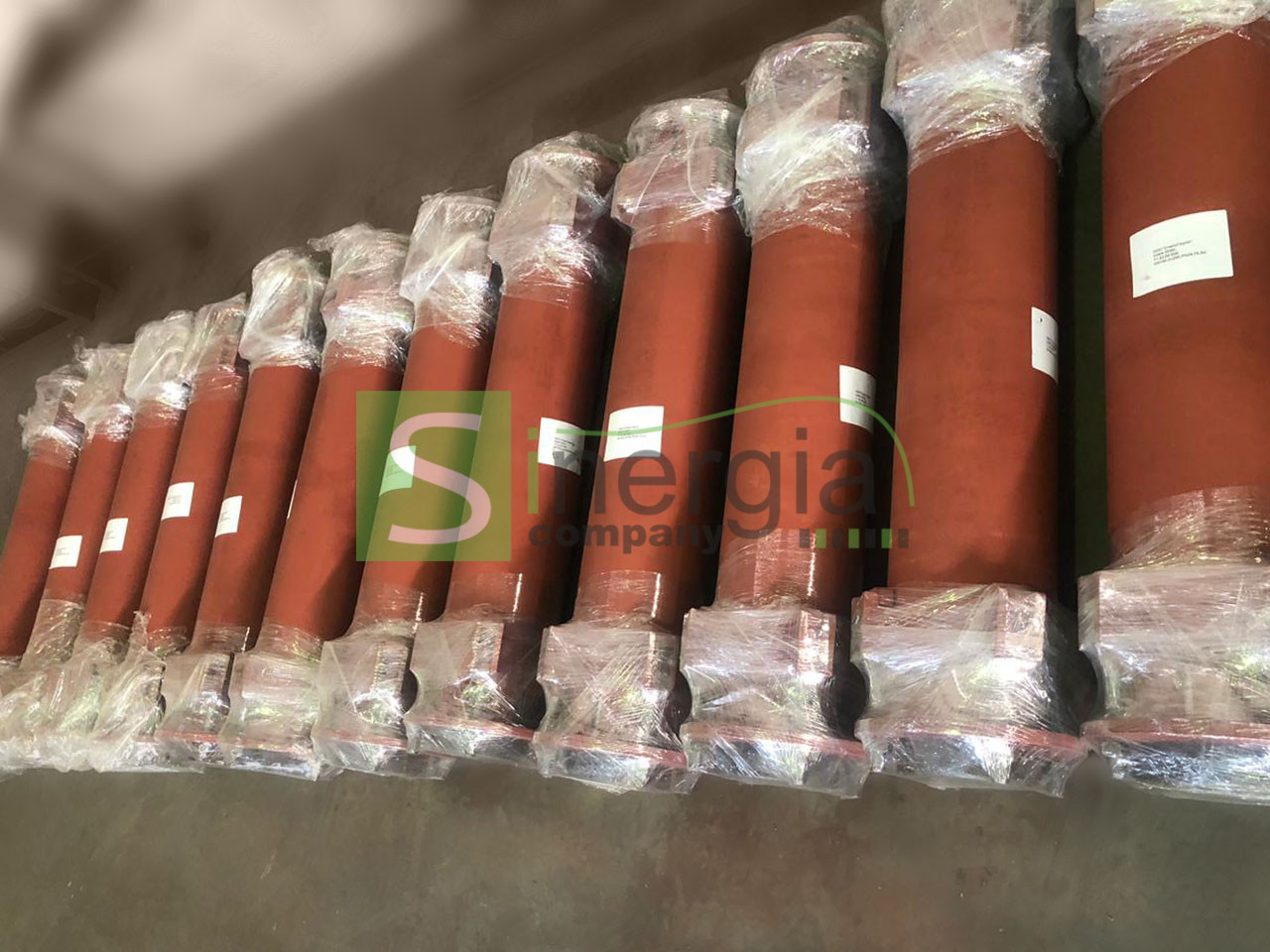

Компенсатор сальниковый ТС, Т1.СБ Компенсатор сальниковый односторонний Компенсатор сальниковый двухсторонний Компенсатор сальниковый односторонний

Контроль качества — ОТК

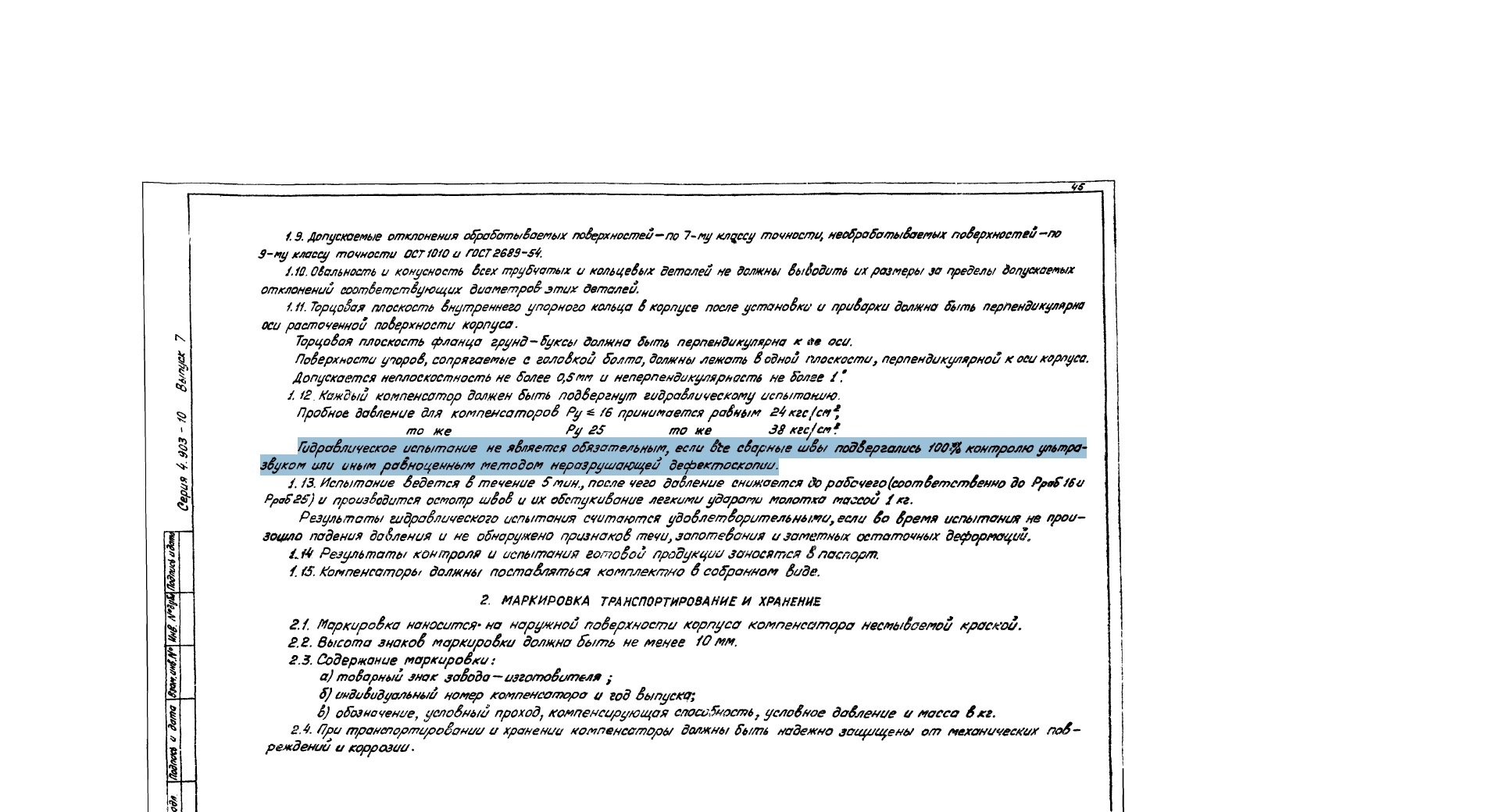

Производственное Объединение  «Синергия» - производит сальниковые компенсаторы в строгом соответствии с чертежами по сериям 5.903-13 , 4.903-10  и др. норм. документам. Согласно регламенту указанных документов сальниковые компенсаторы подлежат 100 % УЗК -контролю, ВИК всех сварочных швов (ссылка на регламент). В этих целях на нашем производстве выпускаемая продукция  проходит контроль ОТК.

В составе ОТК имеется  собственная лаборатория контроля качества сварных швов в рамках которой проводятся УЗК-тесты, ВИК, Рентгенографический анализ и др.  Рабочий персонал/сварщики аттестованные НАКС.

Особенности

Сальниковые компенсаторы трубопровода делаются из высокопрочной стали. Они эксплуатируются при температурах не ниже -40 градусов. Для мест с низкими температурами подходят компенсаторы из легированной стали 09Г2С или 17Г1С.

Кроме того, компенсаторы подходят для труб теплотрасс, у которых горячий пар считается рабочим явлением. Температура может быть не выше 300 С. Если при этом используется вода, то ее температура достигает 200 С.

Устройство компенсаторов

Сальниковые компенсаторы состоят из:

  • корпуса, в качестве которого выступает оболочка большого диаметра;
  • стакана, это внутренняя оболочка, привариваемая к трубопроводу;
  • сальниковой набивки, которой заполняют свободное место.

Изделия устанавливают и закрепляют на трубопроводах с помощью болтов, также это могут быть хомуты или лапки. Их изготавливают специально для трубопроводов диаметрами 100 мм — 1400 мм. Они могут без труда компенсировать увеличение трубы в одну сторону.

Преимущества

Сальниковые компенсаторы имеют массу выгодных достоинств:

  • выгодная стоимость для компаний с небольшими доходами;
  • можно самому монтировать с минимальным опытом;
  • отсутствие специализированных жестких опор;
  • экономия места ввиду компактных размеров;
  • отличные компенсационные параметры для хозяйственных сетей;
  • возможность моментального ремонта в случае необходимости.

Материалы изготовления

Отдельно следует остановиться на материалах, которые используются в сальниковых компенсаторах:

  • Резина обладает прекрасной тугоплавкостью и механической прочностью. Из нее сальники создаются достаточно просто, но с высокой надежностью и долгим сроком службы. Однако резиновые компенсаторы нельзя использовать для трубопроводов с горячим паром или водой.
  • Нержавеющая сталь является наиболее оптимальным материалом. Она отличается надежностью, высокой прочностью и долгим сроком службы. Цена их, конечно, выше, но и проблем значительно меньше.

Односторонние и двухсторонние компенсаторы

Односторонние элементы считаются самыми востребованными моделями. Они предназначены для компенсации продольного соединения в теплотрассах. Применяются в сетях с водой или паром. Приспособление имеет следующие технические свойства:

  • рабочая атмосфера паровая или водная;
  • размеры 100 мм до 1400 мм;
  • температура воды 200 С, пара 300 С;
  • компенсационная возможность 250-600 мм;
  • давление 16-25 кг/см2.

Двухсторонний элемент устраняет температурные изменения трубопроводов теплотрасс в продольном направлении. Для герметизации используется специальная набивка и резиновый шнур. Устанавливают на паровые или водные тепловые сети. Технические свойства:

  • температура до 300 С для труб 100 мм при надземном проходе или подземном в лотках;
  • размер 100-800 мм;
  • давление 10-25 кг/см2;
  • компенсационные свойства 200-1000 мм, в зависимости от условной проходимости;
  • атмосфера в воде 200 градусов или пар 300 градусов.

После установки сальниковых компенсаторов осуществляется герметизация специализированным слоем, который соответствует ГОСТу. Стакан прочно защищает изделие от воздействия внешних условий. В процессе применения не требуется дополнительное техобслуживание, таким образом, компенсатор может длительное время находиться в трубе и выступать качественным проводником.

В ПО «Синергия» вы можете приобрести сальниковые компенсаторы по выгодным ценам. Изделия создаются по индивидуальным заказам. По всем вопросам звоните по телефону: +7 (343) 200-9-100 или Доставим продукцию в до вашего объекта в любую точку нашей страны, а также в страны ЕАЭС-Беларусь, Казахстан, Киргизию.
