Циклоны для древесных отходов ЦДО и ЦДО-В

Циклоны ЦДО применяются для улавливания древесных отходов (щепы, коры, сырых опилок,  кольцевой стружки, тяжелой частичной пыли) в системах аспирации и пневмотранспорта.

Отличительной особенностью и важным преимуществом циклонов ЦДО является их высокая продуктивность при небольших габаритах и низком сопротивлении (по сравнению с другими распространенными типами пылеуловителей циклоны ЦДО имеют сравнительно низкий показатель гидравлического сопротивления и минимальную энергоемкость). Производительность циклонов ЦДО в зависимости от его размеров составляет  от 5,5 до 59 тысяч м3/час. Оптимальная скорость входа запыленного воздуха – от 12 до 15 м/сек. По продуктивности Циклон для древесных отходов ЦДО можно  сравнить с циклоном марки К или  ОЭКДМ, но, в отличие от них циклон ЦДО имеет меньшие габариты.

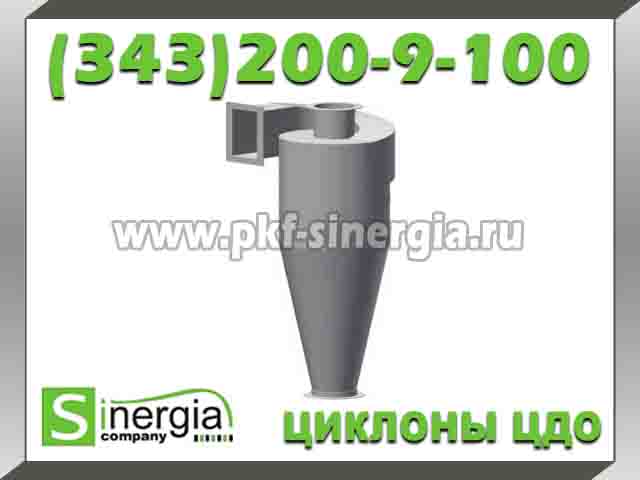

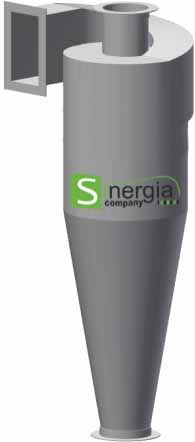

ЦДО Циклон ЦДО

Технические характеристики циклонов для древесных отходов ЦДО

Наименование Производительность, м3/час Габаритные размеры Размер входного патрубка а x b, мм
Диаметр корпуса, мм Высота, мм
ЦДО-800 5500 800 2950 500×250
ЦДО-1000 8000 1000 3725 560×300
ЦДО-1100 10000 1100 4030 650×350
ЦДО-1200 12000 1200 4400 700×375
ЦДО-1300 15000 1300 5100 750×400
ЦДО-1500 19000 1500 5350 1000×420
ЦДО-1600 22000 1600 5720 110×450
ЦДО-1800 34000 1800 6250 1500×500
ЦДО-2000 41000 2000 6950 1550×550
ЦДО-2200 49000 2200 7600 1800×600
ЦДО-2400 59000 2400 8350 2000×650

В отличие от циклона ЦДО, циклон ЦДО-В оснащен тангенциональным завехрителем, имеет еще большую производительность и применяется в системах пневмотранспорта достаточно больших фракций древесных отходов, а также используется в качестве циклона-разгрузителя для различных сыпучих материалов.



циклон ЦДО-В

Технические характеристики циклонов для древесных отходов ЦДО-В

Наименование Производительность, м3/час Габаритные размеры Размер входного патрубка а х b, мм
Диаметр корпуса, мм Высота, мм
ЦДО-В-400 2300 400 1480 260×150
ЦДО-В-500 3500 500 1850 320×160
ЦДО-В-600 5000 600 2210 380×190
ЦДО-В-700 7000 700 2575 450×225
ЦДО-В-800 8500 800 2950 500×250
ЦДО-В-1000 12000 1000 3720 600×300
ЦДО-В-1200 19000 1200 4400 700×375
ЦДО-В-1300 21500 1300 5000 800×400
ЦДО-В-1500 27000 1500 5350 1000×420
ЦДО-В-1600 30500 1600 5750 1200×450
ЦДО-В-1800 37500 1800 6250 1500×500
ЦДО-В-2000 46500 2000 6950 1650×550
ЦДО-В-2200 57000 2200 7600 1800×600
ЦДО-В-2400 66000 2400 8350 2000×650

Установка циклона типа ЦДО осуществляется на бункеры или шлюзовые перегрузчики для обеспечения накопления материалов, которые необходимо периодически вычищать. В зависимости от желаемого периода очистки подбирается размер и форма бункера. Циколон герметично приваривается к бункеру, результате чего  показатели увеличиваются на 15 % через подсос воздуха с низу

Сфера применения циклонов для древесных отходов ЦДО и ЦДО-В:

— аспирационные вентиляционные системы (циклон устанавливается на стороне нагнетания системы  аспирации по ходу после пылевого вентилятора)

— транзитные системы  пневмотранспорта, измельченные при обработке древесного материала с образованием щепок, опилок, коры дерева, и спиральной стружки.

— системы производственного пневмотранспорта для отделения как древесных отходов крупных размеров, так и сыпучих материалов. При этом должна использоваться конструкция циклон-разгрузитель.

В случае установки циклона для древесных отходов после вентилятора и вне помещения (для работы на нагнетание) для защиты системы от попадания осадков необходимо оснащение зонтом. В случае установки циклона перед вентилятором (для работы на разряжение) для уменьшения гидравлического сопротивления в целом и сокращения нагрузки непосредственно на вентилятор требуется улитка-раскручиватель.

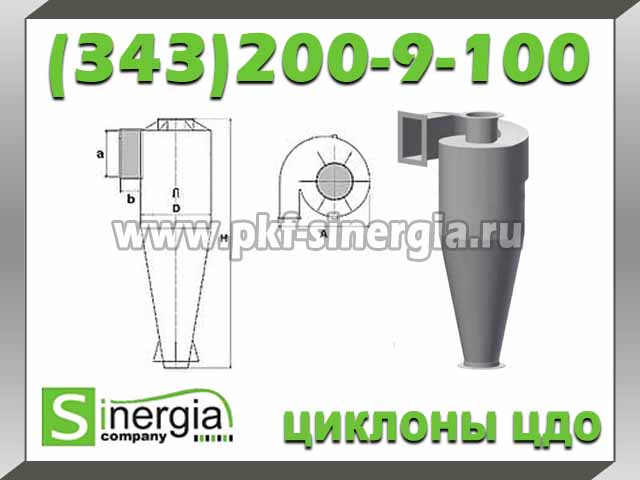

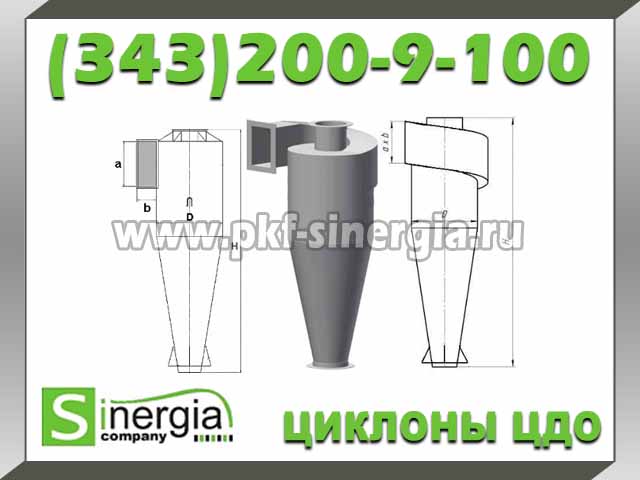

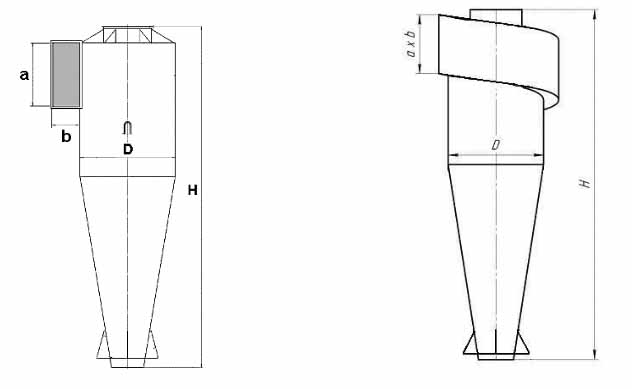

Циклоны ЦДО, циклоны ЦДО-В Циклон ЦДО-В чертеж Циклоны ЦДО
Циклон ЦДО Чертеж циклона ЦДО Циклон ЦДО-В

Для того чтобы купить циклон ЦДО обратитесь к нашим менеджерам по телефону +7 (343) 200-9-100. Также Вас может заинтересовать следующая продукция:
