Циклоны ОЭКДМ

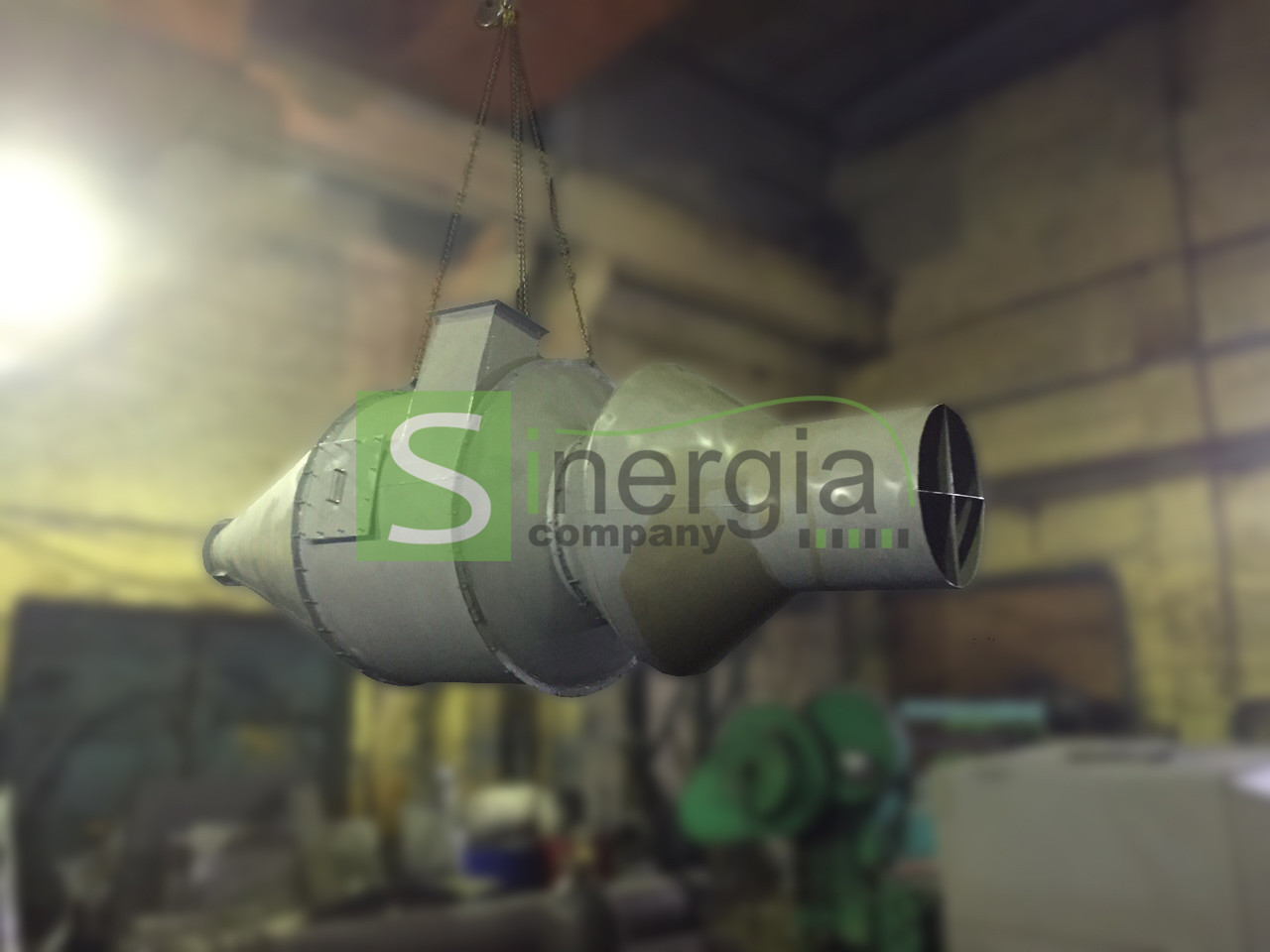

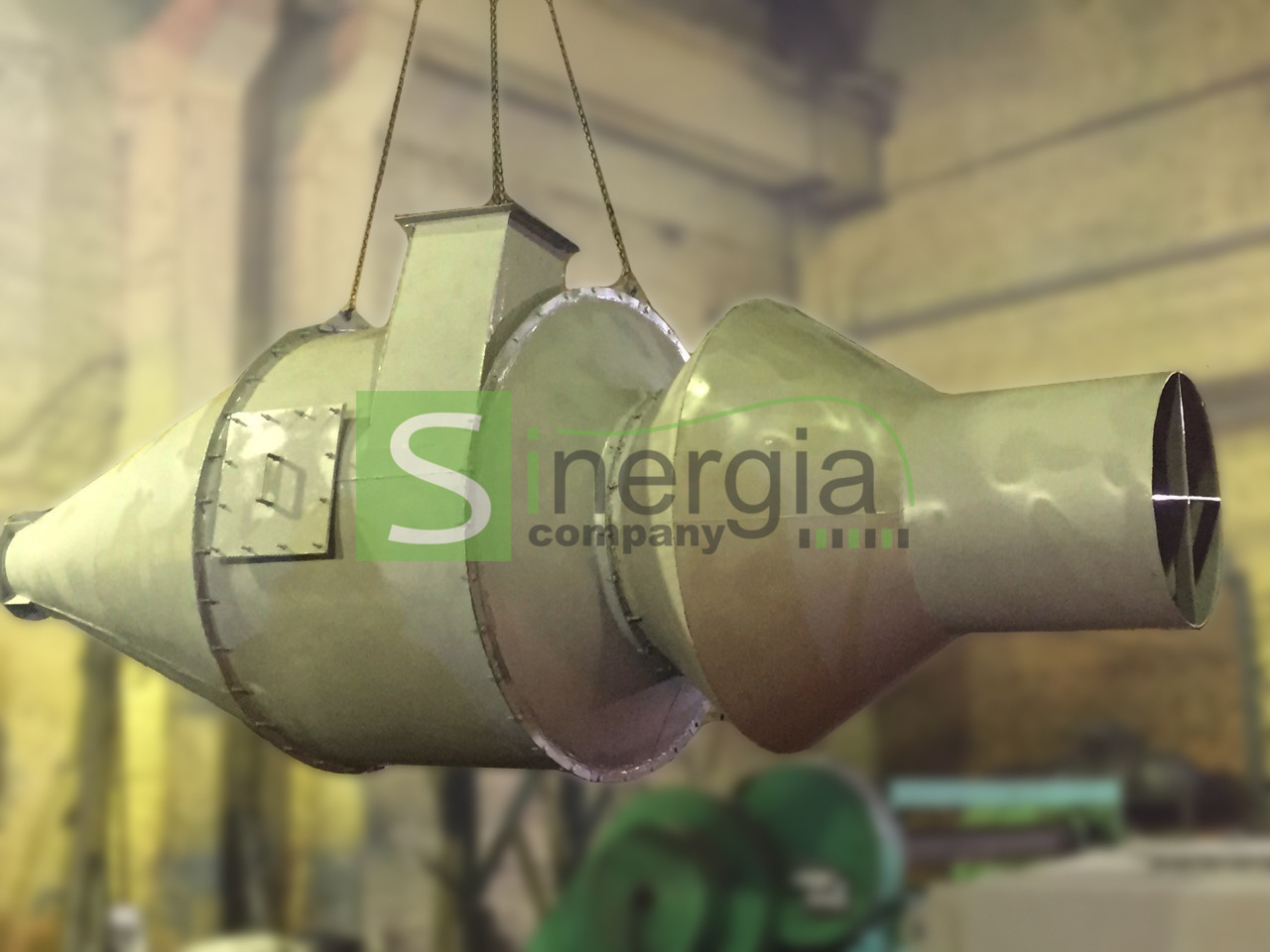

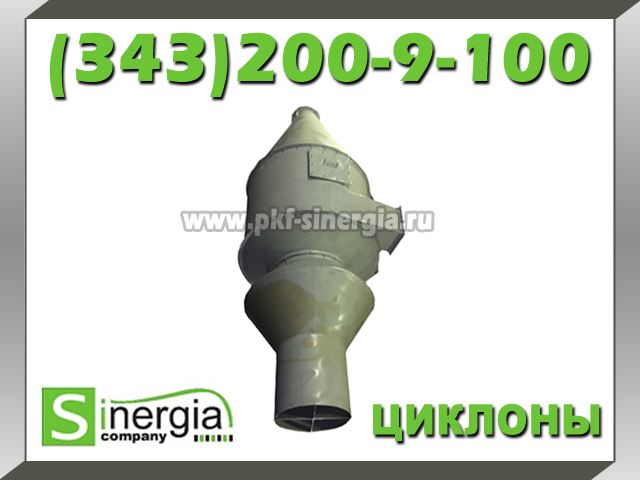

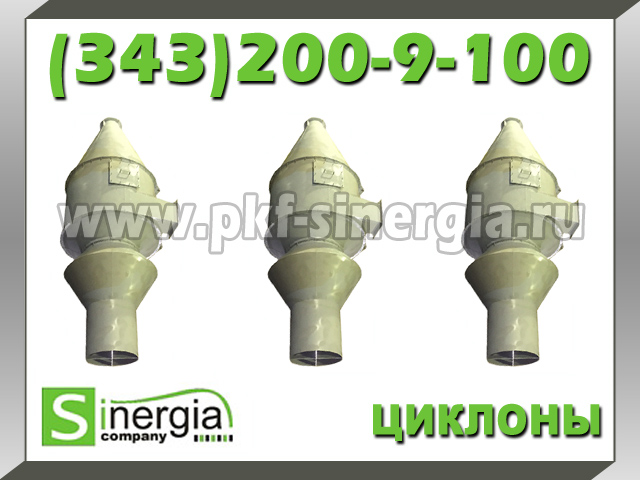

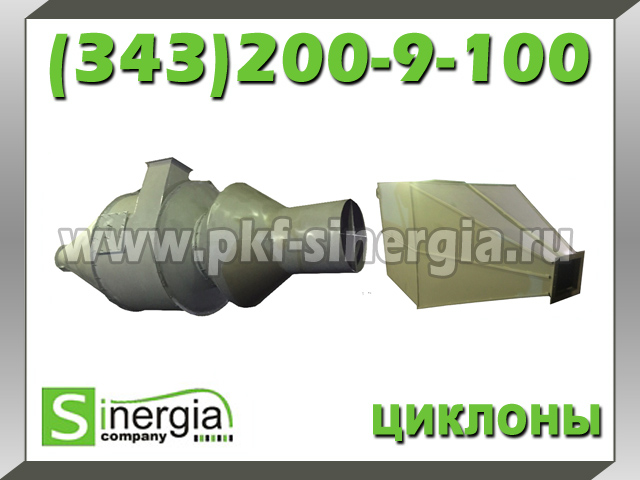

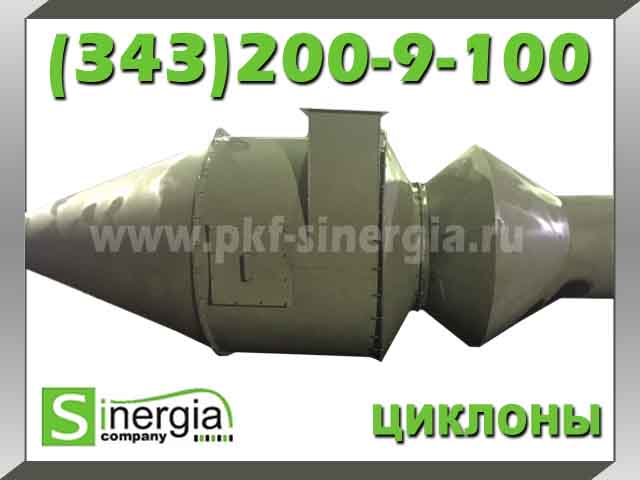

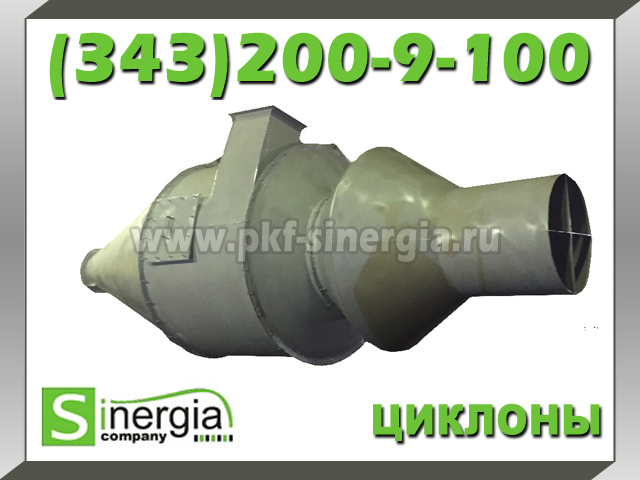

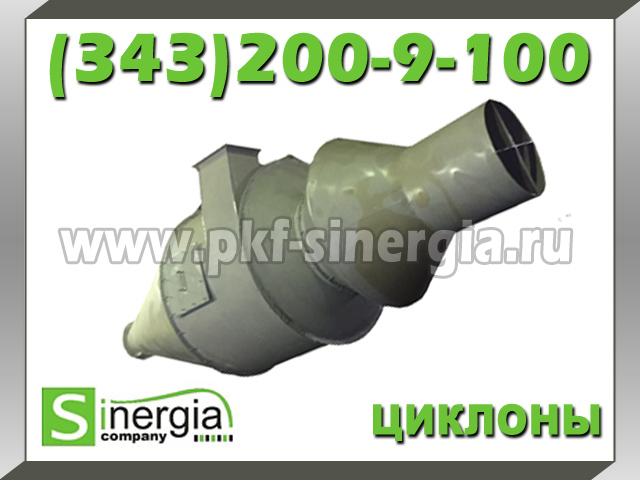

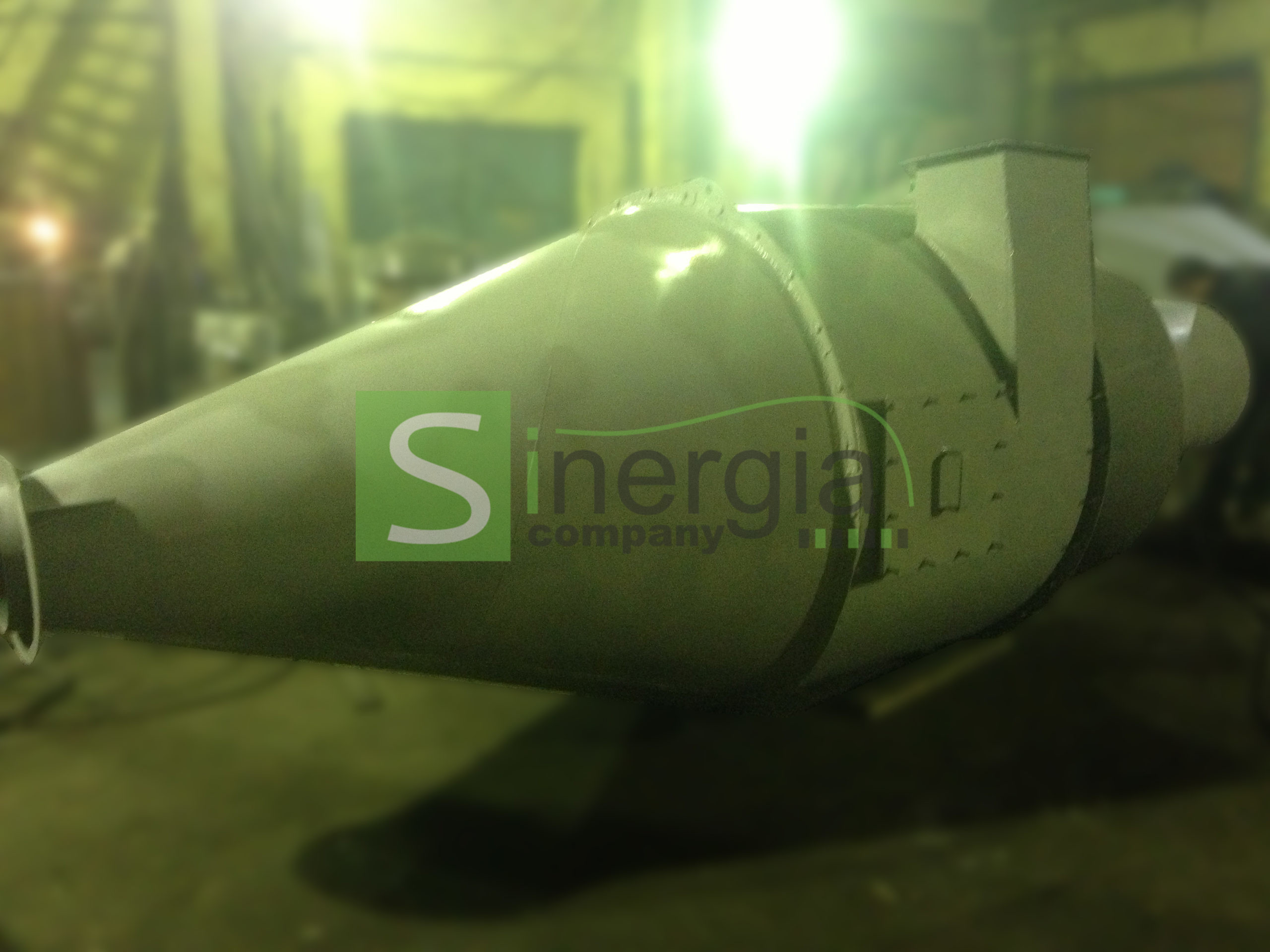

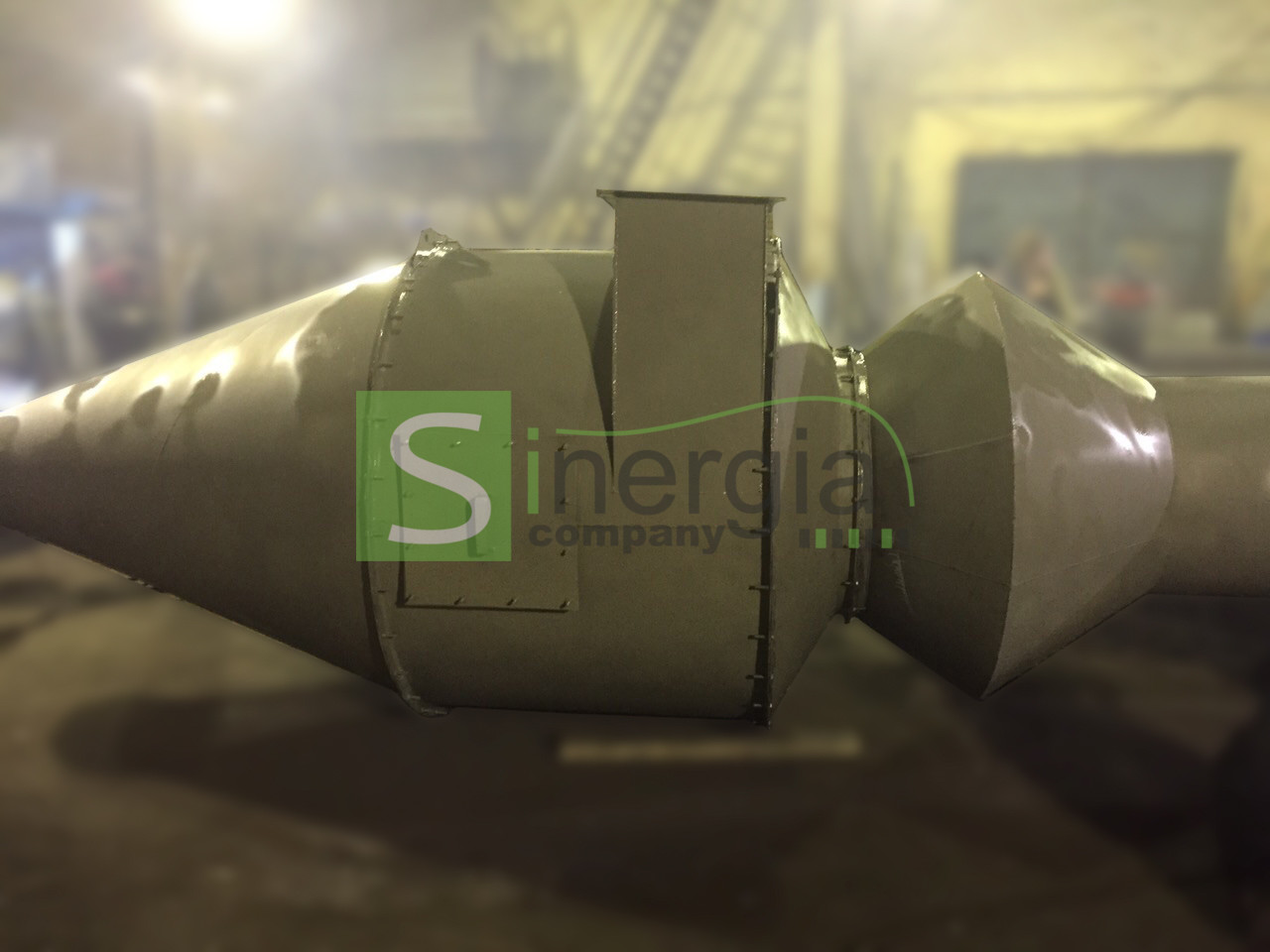

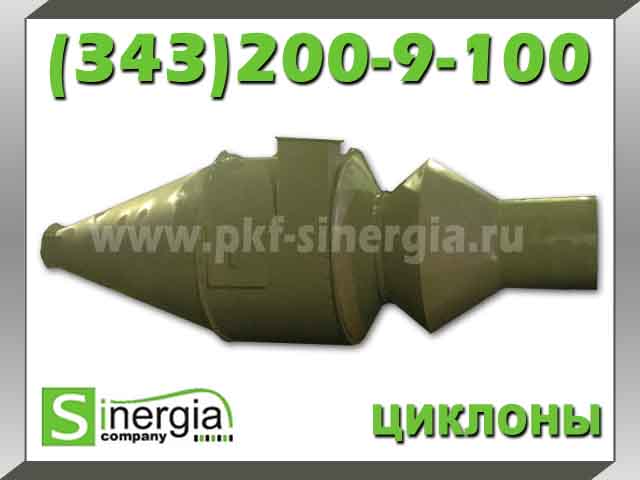

Циклоны ОЭКДМ, серия 7.411-2

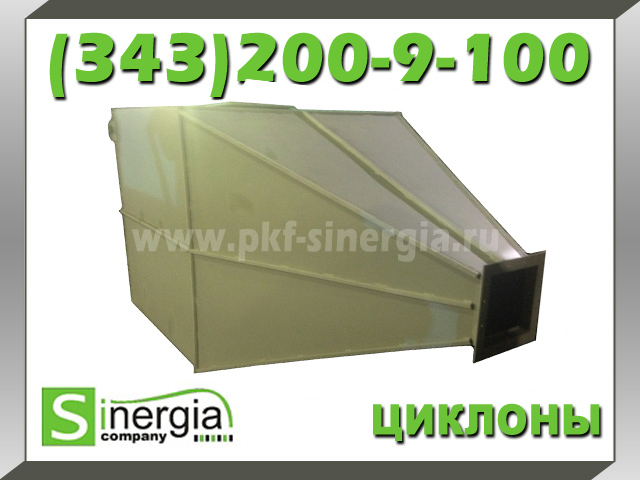

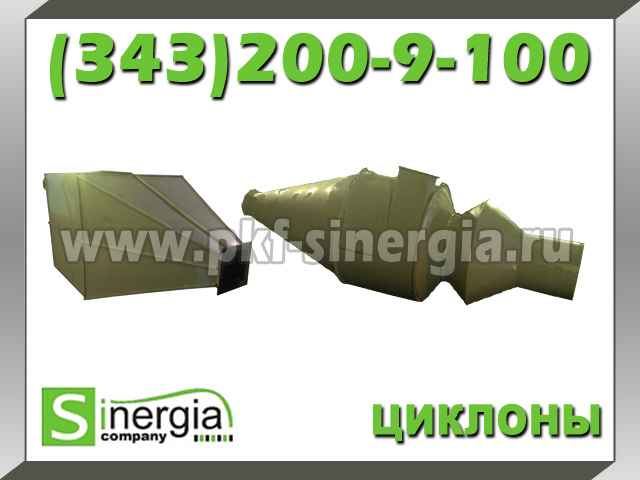

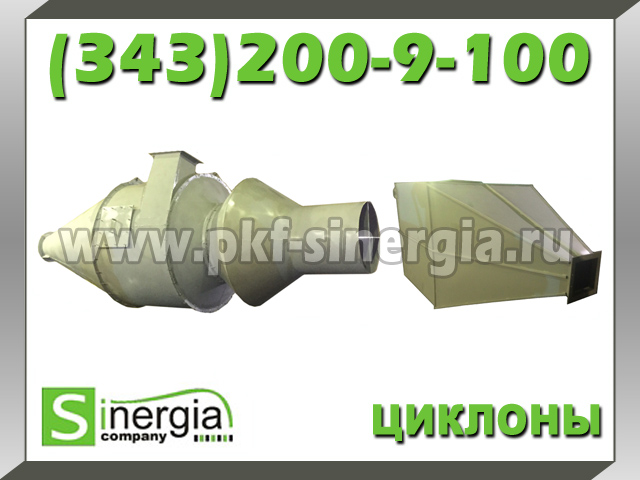

Циклоны ОЭКДМ предназначены для систем пневмотранспорта измельченной древесины с содержанием пыли: щепа, дробленка, кора, витая стружка, сырая стружка, сырые опилки. Циклоны ОЭКДМ имеют более высокий коэффициент очистки вследствие более совершенных конструктивных форм. Остаточная запыленность воздуха после этих циклонов, установленных на нагнетательных линиях, составляет: для стружек и опилок 10-30 мг/м3, для древесной пыли от шлифовальных станков 90-100 мг/м3. Коэффициент местного сопротивления – 5. Накопление древесных отходов в конической части циклонов резко снижает коэффициент очистки. Поэтому каждый циклон необходимо герметично соединять с емким бункером. Вместимость бункеров под циклоны рассчитывают обычно на суточное накопление отходов (от 5 до 35 м3).

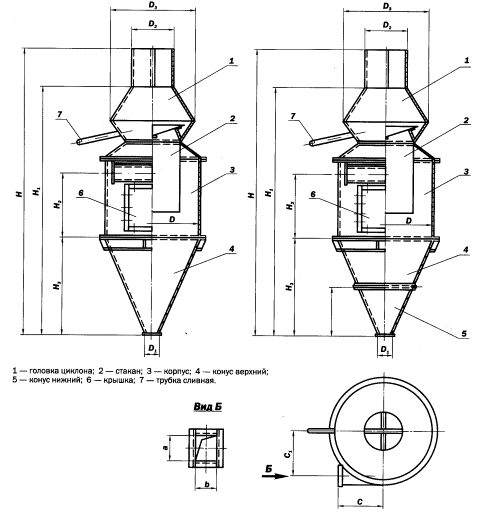

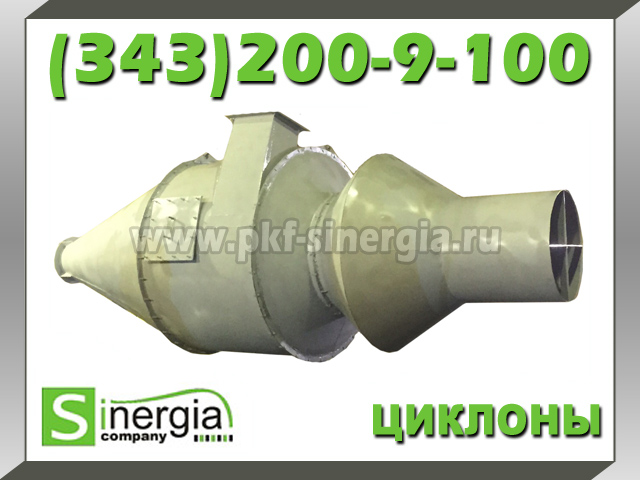

Циклоны изготавливаются правого и левого исполнения. В конструкции циклона предусмотрена трубка слива влаги, попадающей в выхлопную трубу во время дождей. Пример условного обозначения циклона-разгрузителя типа ОЭКДМ К: ОЭКДМ К 16-01 К — условное обозначение циклона типа Клайпедского ОЭКДМ; 16 — номер циклона — число, обозначающее диаметр корпуса циклона; 01 — правое исполнение (указывается только при заказе). К 16 — циклон-разгрузитель типа К левого исполнения.

Циклоны ОЭКДМ, серия 7.411-2

Основные технические характеристики Циклонов ОЭКДМ типа К

Наименование Производительность по воздуху м3 Диаметр, мм Высота, мм Масса, кг

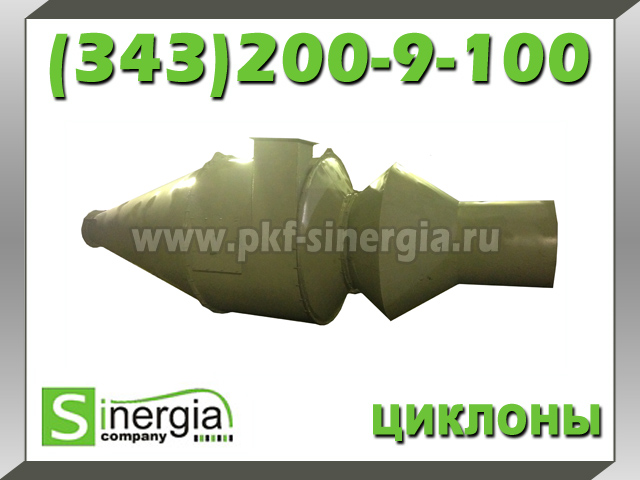

Циклон ОЭКДМ К-8 1900—2300 800 2450 76
Циклон ОЭКДМ К-10 2700—3300 1000 3115 170
Циклон ОЭКДМ К-12 3860—4730 1200 3780 263
Циклон ОЭКДМ К-14 5520—6750 1400 4315 363
Циклон ОЭКДМ К-16 6200—8000 1600 4915 473
Циклон ОЭКДМ К-18 8000-10500 1800 5565 629
Циклон ОЭКДМ К-20 9800-12900 2000 6150 1060
Циклон ОЭКДМ К-22 11600-15200 2200 6505 1280
Циклон ОЭКДМ К-24 14100-18550 2400 7295 1350
Циклон ОЭКДМ К-30 22150-28500 3000 9160 1650

Скачать технические характеристики Циклона ОЭКДМ- К
