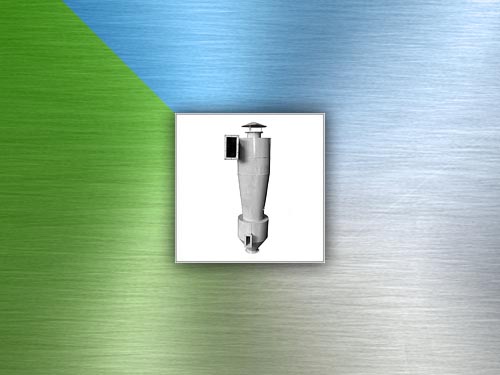

Циклоны ЦН 24 в Екатеринбурге

Циклоны ЦН 24 устанавливаются в Екатеринбурге на тех производствах, где требования к очистке воздуха понижены. Например, там, где устройство выполняет лишь первичную очистительную функцию. Отходы, которые может отделять данная модель:

  1. Сухая пыль, которая образуется в результате дробления и помола.
  2. Летучая зола.
  3. Пыль, появляющаяся во время транспортировки сыпучих материалов.

Обратите внимание: нельзя размещать циклоны этой модели в помещениях с газообразной средой, где есть возможность образования конденсата, с капельно-жидкой фазой, а также там, где образующаяся пыль:

  • имеет волокна;
  • сильно слипается.

Схема работы и описание составляющих

Циклон имеет такие детали:

  1. Выходное отверстие.
  2. Входной патрубок.
  3. Улитка (в моделях, где она присутствует).
  4. Винтовая крышка.
  5. Цилиндр.
  6. Конус.
  7. Опорный фланец.

Загрязненный воздух поступает в циклон. Т. к. входное отверстие расположено по касательной (наклон входящего патрубка конкретно этой модели 24о), воздух, попадая в него, закручивается с большой силой. Все отходы прижимает к стенкам циклона центробежной силой, после чего они опускаются вниз под силой тяжести, попадая в конус. Там скорость уменьшается, и отходы попадают в специальный бак (бункер), а воздух, уже очищенный от отходов, вытягивается через выхлопную трубу.

Вы можете циклоны ЦН 24 купить в ПО «Синергия» в Екатеринбурге по выгодной цене, просто оформив заявку на нашем сайте или позвонив по телефону, который указан в контактах. Компания «Синергия» занимается как реализацией готового продукта, так и выпуском циклонов под заказ, если у вас имеется чертеж. Цена на наши изделия демократична, производство циклонов выполняется с учетом всех индивидуальных пожеланий. Материал, который мы используем – это нержавеющая сталь (3-4 мм), но при необходимости можно увеличить толщину циклона и бункера. Данная модель может иметь улитку или быть без нее.

Основные технические характеристики циклонов ЦН-24

Тип циклона Производительность

по воздуху м3/ч
Диаметр, мм Высота, мм А, мм В, мм Масса, кг
Циклон ЦН-24-400 2000 400 1704 444 104 84
Циклон ЦН-24-500 3200 500 2130 556 130 131
Циклон ЦН-24-600 4600 600 2556 666 156 189
Циклон ЦН-24-700 6200 700 2982 777 182 257
Циклон ЦН-24-800 8100 800 3408 888 208 336
Циклон ЦН-24-900 10300 900 3834 999 234 425
Циклон ЦН-24-1000 12700 1000 4260 1110 260 525
Циклон ЦН-24-1200 18300 1200 5112 1332 312 756
Циклон ЦН-24-1400 25000 1400 5964 1554 364 1029
Циклон ЦН-24-1600 32600 1600 6816 1776 416 1344
Циклон ЦН-24-1800 41200 1800 7668 1998 468 1701
Циклон ЦН-24-2000 50200 2000 8620 2220 520 2125
Циклон ЦН-24-2400 73200 2400 10224 2664 624 3024
Циклон ЦН-24-3000 114400 3000 12780 3330 780 4725

Циклоны изготавливаются в Екатеринбурге из Ст. 3 — 3 мм, Бункера – 4 мм. Изготавливаем циклоны из нержавеющей стали. По требованию заказчика толщина металла при изготовлении циклонов и бункеров может быть увеличена. Циклон ЦН-24 без улитки ( слева на рис.) Циклон ЦН-24 с улиткой(справа на рис)
1 – конус, 2 – цилиндр, 3 – выхлопная труба, 4 — винтовая крышка, 5 – входной патрубок, 6 – улитка, 7 – опорный фланец.

Скачать технические характеристики Циклонов ЦН-24
