Фильтр мазута ФМ

Фильтр мазута ФМ служит  для тонкой и грубой очистки высоковязких топочных мазутов от твердых остатков нефтяных фракций и механических примесей.

Фильтр мазута ФМ  это  сетчатый фильтр  корпус которого располагается вертикально, работающий под давлением до 4,0 МПа.  В верхней части фильтра ФМ расположена съемная эллиптическая фланцевая крышка для доступа к внутренним элементам, при техническом обслуживании фильтра мазута ФМ, в крышке  установлена муфта Ø 15 мм под воздушный вентиль. В корпусе вмонтированы патрубки подачи и выхода мазута и патрубок выхода конденсата.

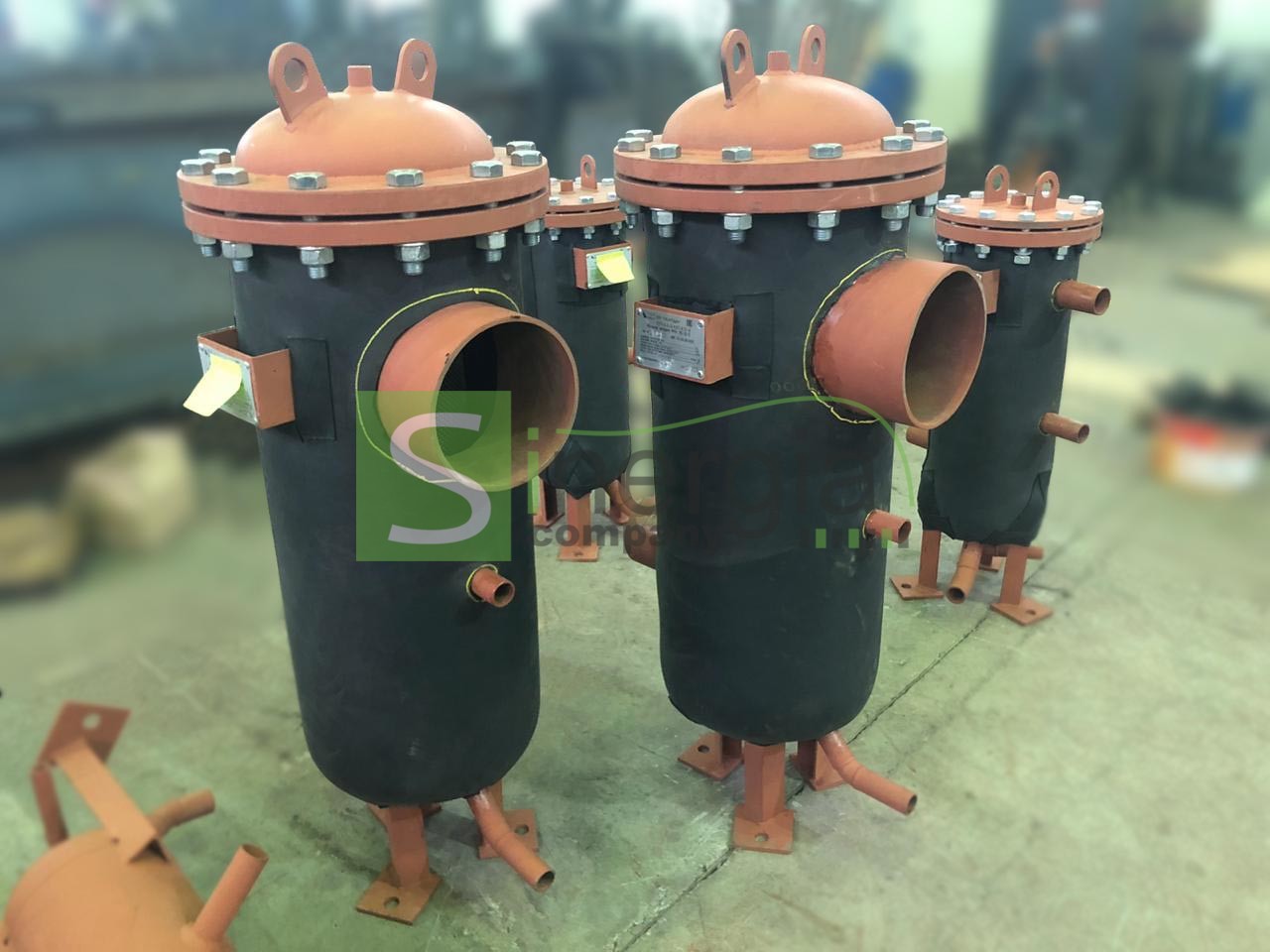

фильтр мазута ФМ

В нижней части ФМ  присутствует эллиптическая заглушка с патрубком для опорожнения корпуса фильтра ФМ и патрубоком входа продувочного пара, опоры для установки фильтра мазута ФМ с отверстиями для крепления фильтра к полу анкерными болтами. В корпусе фильтра мазута ФМ вмонтирован съемный фильтрующий элемент состоящий из каркаса с натянутой на него сеткой из нержавеющей стали 12Х18Н9Т по ГОСТ 3826-82, концы которой сшиты между собой проволокой и скреплены при помощи пайки. Фильтрующий сетчатый элемент вставляется на опорное кольцо и закрепляется в верхней части корпуса к кронштейнам болтами.

Пример обозначения: фильтр мазута:

  • ФМ 25-30-5 (40)
  • ФМ–фильтр мазута;
  • 25 – максимальное рабочее давление мазута в кгс/см²;
  • 30 – производительность по мазуту, т/час;
  • 5 – фильтрующий элемент, имеющий 5 отверстий на 1 см², для тонкой очистки мазута;
  • 40 – фильтрующий элемент, имеющий 40 отверстий на 1 см², для грубой очистки мазута.

Габаритные и присоединительные размеры фильтров мазута ФМ

Наименование фильтра Вход/выход мазута, мм Вход пара, мм Выход конденсата, мм Слив мазута, мм Монтажное межфланцевое расстояние, L (мм) Диаметр корпуса, Дн (мм) Высота, Н (мм) Масса, кг

ФМ 25-30-65

100 25 50 25 400 219 1370 116

ФМ 25-30-240

ФМ 25-30-40

100 25 50 25 560 325 1340 126

ФМ 25-30-5

ФМ 40-30-40

100 25 50 25 560 325 1340 129

ФМ 40-30-5

ФМ 10-60-40

150 25 50 50 800 426 1640 248

ФМ 10-60-5

ФМ 10-120-40

200 25 50 50 1000 630 1980 447

ФМ 10-120-5

ФМ 10-240-40

250 25 50 50 1200 820 2370 800

ФМ 10-240-5



Технические характеристики фильтра мазута ФМ

Характеристики Размер ячейки фильтрующей сетки, мм Производительность, т/ч Рабочее давление МПа (кгс/см²) Температура среды, °С Площадь поверхности фильтрации, м²
ФМ 25-30-40 1,2×0,4 30 25 130 0,315
ФМ 25-30-5 3,5×1,0 130
ФМ 25-30-65 0,9×0,9 30 25 60-200 0,315
ФМ 25-30-240 0,4×0,4 60-200
ФМ 40-30-40 1,2×0,4 30 40 130 0,315
ФМ 40-30-5 3,5×1,0 130
ФМ 10-60-40 1,2×0,4 60 10 130 0,51
ФМ 10-60-5 3,5×1,0 130
ФМ 10-120-40 1,2×0,4 120 10 130 1,22
ФМ 10-120-5 3,5×1,0 130
ФМ 10-240-40 1,2×0,4 240 10 130 1,95
ФМ 10-240-5 3,5×1,0 130



Принцип работы фильтра

Мазут поступает в корпус фильтра ФМ через верхний входной штуцер, далее проходя через сетку мазут очищается от твердых примесей и выходит через нижний штуцер корпуса.

По мере загрязнения фильтра мазута ФМ, увеличения гидравлического сопротивления до 1,0 МПа (10 кгс/см²), следует  произвести  чистку фильтра от скопившихся загрязнений.

Чистка сетки фильтра мазута ФМ — для чистки сетки фильтра от шлама нужно отключить фильтр, слить через находящийся в нижней  части корпуса фильтра патрубок опорожнения оставшийся мазут, открыть патрубок выхода конденсата и продуть фильтр обратным током пара температурой не более 195 °С и давлением до 10 МПа.

Чистка корпуса фильтра мазута ФМ — для чистки корпуса фильтра нужно отключить фильтр, слить через находящийся в нижней части корпуса сливной патрубок оставшийся мазут, открыть верхнюю крышку, отсоединить и вытащить сетчатую вставку.
