Циклоны УЦ

ЦИКЛОНЫ УЦ (серия 7.411-1)

Циклоны УЦ предназначены для очистки технологических выбросов деревообрабатывающих производств от неслипающихся, неволокнистых пылей, а также смесей пыли с сухими опилками и стружкой. Циклоны УЦ конструкции Древпрома выпускаются диаметром 500 — 2000 мм. Циклоны УЦ-38 конструкции Мельстроя выпускаются диаметром 250 — 850 мм и отличаются от УЦ уменьшенной коничкской частью циклона.

Все типоразмеры циклонов типа УЦ имеют по четыре модификации в зависимости от диаметра выхлопного патрубка. С увеличением номера модификации у циклонов каждого калибра (диаметра) изменяются их технико-экономические характеристики; уменьшается коэффициент очистки выбросов, но уменьшается и аэродинамическое сопротивление. Модификация циклонов связана с соотношением диаметров выхлопного патрубка к диаметру корпуса. Циклоны УЦ изготавливаются правого и левого исполнения.

Циклоны могут комплектоваться улиткой на выхлопной трубе или зонтом, что зависит от расположения вентилятора. При работе циклона под давлением на нем устанавливается зонт, под разряжением — улитка.

Циклоны УЦ изготавливаются в климатическом исполнении «УХЛ» при эксплуатации по категории размещения 1, 2, 3, 4 по ГОСТ 15150-96, в системах аспирации производственных категорий Б, В, Г и Д по взрывной, взрывопожарной и пожарной опасности.

ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ ЦИКЛОНА: УЦ-1800-3П У — универсальный; Ц — циклон; 1800 — калибр (диаметр корпуса в мм); 3 — модификация циклона; П (Л) — исполнение правое (левое).

Технические характеристики Циклона УЦ

Наименование Производительность по воздуху м3/ч Диаметр, мм Высота, мм Масса, кг
Циклон УЦ-500 790-990 500 2040 52
Циклон УЦ-560 960-1210 560 2257 63
Циклон УЦ-630 1160—1480 630 2504 71
Циклон УЦ-710 1400—1810 710 2608 82
Циклон УЦ-800 1760—2290 800 3040 120
Циклон УЦ-900 2200—2900 900 3370 169
Циклон УЦ-1000 2700—3600 1000 3800 220
Циклон УЦ-1100 3230—4350 1100 4220 260
Циклон УЦ-1200 3880—5200 1200 4570 291
Циклон УЦ-1300 4580—6100 1300 4930 352
Циклон УЦ-1400 5240—7000 1400 5290 402
Циклон УЦ-1500 6050—8050 1500 5720 448
Циклон УЦ-1600 6900—9200 1600 6010 493
Циклон УЦ-1800 8700-11600 1800 6880 643
Циклон УЦ-2000 10800-14400 2000 7450 747

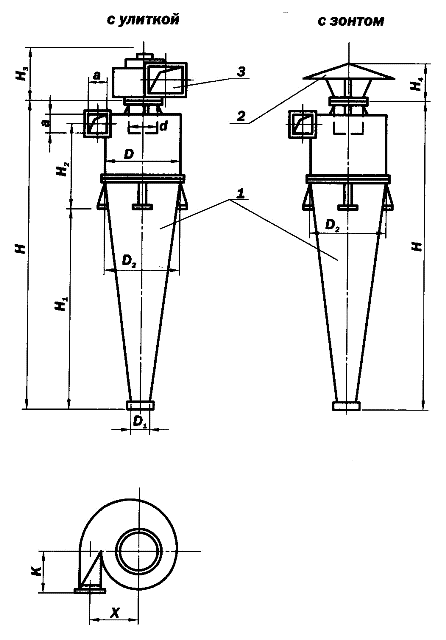

Циклоны типа УЦ-500...630, УЦ-1200...1400

1 — циклон, 2 — зонт, 3 — улитка.

Циклоны УЦ, серия 7.411-1

1 — циклон, 2 — зонт, 3 — улитка.
