Циклоны ЦМ

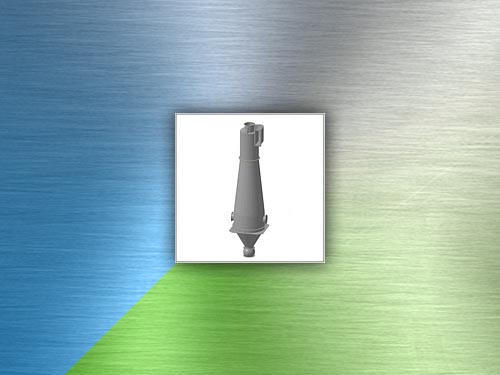

ЦИКЛОНЫ ЦМ (серия 5.904-72.93)

Циклон с обратным конусом универсальный (ЦМ) улучшенная конструкция циклона ЦОК. Циклоны ЦМ предназначены для очистки газовоздушных выбросов от зернистой, волокнистой пыли; от пылей склонных к слипанию; от пыли, отходов измельченных материалов легкой, пищевой, полиграфической промышленности; от пыли образующихся при переработки сельскохозяйственной продукции; тяжелых абразивных пылей. Не рекомендуется применять циклоны для осаждения налипающих на стенки воздуховодов и цементирующих пылей.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦМ С БУНКЕРОМ

Наименование Производительность по воздуху м3 Диаметр, мм Высота, мм Масса, кг
Циклон ЦМ-500 2200—3500 500 3625 136
Циклон ЦМ-600 3200—6000 600 4360 171
Циклон ЦМ-800 6000—9000 800 5830 272
Циклон ЦМ-1000 9000-15000 1000 7310 421

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦМ С БУНКЕРОМ НА КРОНШТЕЙНЕ

Наименование Производительность по воздуху м3 Диаметр, мм Высота, мм Масса, кг
Циклон К-ЦМ500У 2200—3500 500 4170 186
Циклон К-ЦМ600У 3200—6000 600 4900 229

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦМ С ЯЩИКОМ

Наименование Производительность по воздуху м3 Диаметр, мм Высота, мм Масса, кг
Циклон Я-ЦМ500У 2200—3500 500 3580 300
Циклон Я-ЦМ600У 3200—6000 600 4170 325

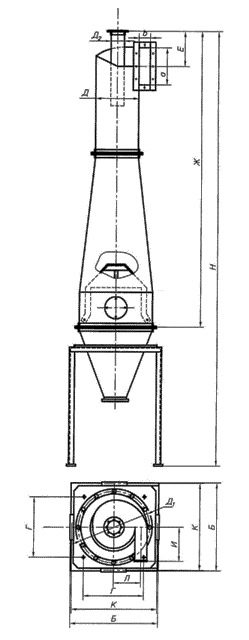

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ ЦМ С БУНКЕРОМ НА ОПОРЕ

Наименование Производительность по воздуху м3 Диаметр, мм Высота, мм Масса, кг
Циклон П-ЦМ500У 2200—3500 500 4550 295
Циклон П-ЦМ600У 3200—6000 600 5320 350
Циклон П-ЦМ800У 6000—9000 800 6880 540
Циклон П-ЦМ1000У 9000-15000 1000 8450 725


Принцип работы циклона ЦМ

Циклон ЦМ состоит из: верхнего узла 1, формирующего пылевоздушный поток с выходным патрубком 2; корпуса, состоящего из цилиндрической 3 и конической 4 частей; отбойного конуса 5; крестовины 6; цилиндрической части бункера, в стенке которого предусмотрены люки 7; конической части 8 бункера; выхлопной трубы 9. Циклон ЦМ слабо подвержен абразивному износу. Вследствие того, что скорости воздушного потока во входном патрубке 2 и, в особенности, в нижней части корпуса циклона невелики, истирание стенок не происходит даже при осаждении высокоабразивных пылей, как в циклонах тина ЦН. Подсос воздуха в бункере не сказываются на эффективности осаждения пыли, т.к. поток воздуха, проходящий через центральное отверстие в отбойном конусе 5, не препятствует движению пыли в бункер.

ЦИКЛОН ЦМ (с бункером)

В процессе длительной эксплуатации циклона ЦМ возможно оседание волокнистой пыли на лапках крестовины 6 отбойного конуса 5, поэтому необходимо осуществлять периодическую чистку через люки 7.

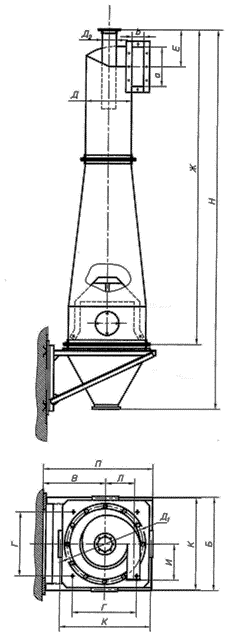

ЦИКЛОН ЦМ (с бункером на кронштейне)
