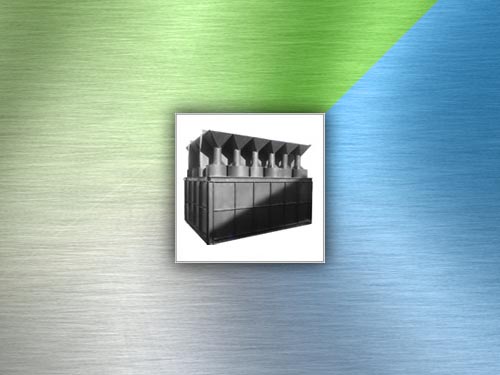

Золоуловители (батарейные циклоны) БЦ-259 в Екатеринбурге

Применяются для сухого улавливания золы, уносимой дымовыми газами из топок стационарных паровых и водогрейных котлов при сжигании твердого топлива.

Один из широко используемых в Екатеринбурге типов батарейных циклонов — БЦ 259.

Золоуловитель серии БЦ-259 предназначен для улавливания зольных веществ, образующихся при эксплуатации твердотопливного котельного оборудования. Устройство совместимо с паровыми и водогрейными котлами мощностью 2,5 – 15 т/ч и 3 – 11,63 МВт.

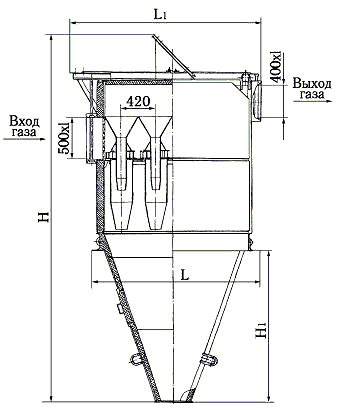

Конструкция

Золоуловитель БЦ-259 состоит из таких частей:

  • Циклонные элементы.
  • Трубная доска.
  • Фланцы.
  • Панель с теплоизолирующим слоем.
  • Бункер.
  • Защитный кожух.
  • Шибер.



Как работает

Принцип работы золоуловителя БЦ-259 следующий:

  • Сначала зольные вещества в составе газа равномерным потоком поступают в секции золоуловителя.
  • Вслед за этим они попадают во входную камеру.
  • Далее частицы золы под воздействием инерционной силы газа по конической части переходят в бункер.
  • За счет того, что газы движутся по спирали, в центре циклона снижается давление. Туда они и направляются, очищаясь от золы.
  • После этого газы начинают двигаться в сторону выхлопной трубы золоуловителя и, в конце концов, отсасываются тягодутьевой установкой и выходят через дымоход.



Правила эксплуатации

Чтобы обеспечить стабильную эксплуатацию и долговечную службу батарейного циклона, нужно следовать нескольким правилам.

  • Первое. При средних нагрузках сопротивление золоуловителя должно составлять от 40 кгс/м кв (регулируется шибером). Если сопротивление будет ниже, устройство может забиться зольными веществами.
  • Второе. Чтобы обеспечить максимальное качество очистки дымовых газов, необходимо исключить поступление наружного воздуха. Для этого следует постоянно проверять стабильность работы запорной арматуры.
  • Третье. Бункер нужно чистить регулярно, не допуская его заполнения более чем на 2/3. Если он будет переполнен золой, то качество очистки газов существенно ухудшится.
  • Четвертое. Если эксплуатация котельного оборудования прекращается, нужно полностью удалить зольные массы из бункера. Если этого не сделать, они отсыреют и в выпускном отверстии может возникнуть «пробка».



Технические характеристики и комплектация

Золоуловители серии БЦ-259 имеют такие технические характеристики:

  • Коэффициент полезности – 90 %.
  • Гидросопротивление – 1200 Па.
  • Допустимая температура во впускной камере – до 4000 °C.
  • Количество циклонных элементов – от 6 до 48.
  • Максимальный объем очищаемого воздуха в час – 32 тыс. м куб.

Приобрести золоуловители серии БЦ-259 в Екатеринбурге вы можете в ПО «Синергия» по выгодной цене. Квалифицированные консультанты ответят на любые интересующие вопросы и произведут расчет батарейного циклона с учетом особенностей котельного оборудования, к которому он будет подключаться.

Типоразмер золоуловителя Гидравлическое сопротивление, Па Расход газа макс. м3 Габаритные размеры, мм Масса, кг Рекомендуемая паропроизводит. т/ч; теплопроизводит. Гкал/ч
Длина Ширина Высота
БЦ-259- (3×2) 1200 1,11 1430 1580 3600 1850 0,93 (0,8)
БЦ-259- (3×3) 1200 1,66 1980 1585 3700 2500 2,0 (1,2)
БЦ-259- (4×3) 1200 2,2 1980 2210 4440 3200 2,5 (1,75)
БЦ-259- (4×4) 1200 2,95 2400 2210 4440 3600 3,84 (2,3)
БЦ-259- (4×5) 1200 3,69 2820 2210 4440 4000 4,0 (2,8)
БЦ-259- (6×4) 1200 4,44 2390 2840 4440 4800 6,5 (4,5)
БЦ-259- (6×5) 1200 5,55 2810 2840 4440 5600 6,5 (4,5)
БЦ-259- (6×6) 1200 6,66 3230 2840 4440 6300 10,0 (7,0)
БЦ-259- (6×7) 1200 7,77 3650 2840 5160 7400 10,0 (7,0)
БЦ-259- (6×8) 1200 8,88 4070 2840 5160 8100 15,0 (10,0)

Батарейные циклоны БЦ-259 имеют КПД = 90% при гидравлическом сопротивлении 1200 Па.
