Циклоны батарейные ЦБ-254Р

Область применения батарейного циклона ЦБ-254Р: Общепромышленное применение.

Циклоны ЦБ-254Р

Назначение: Для сухой очистки от пыли дымовых газов котельных и других технологических газов, а также аспирационного воздуха. Очищаемый газ не должен быть взрывоопасным, а улавливаемая пыль – взрывоопасной и сильнослипающейся.

Условное обозначение: ЦБ – циклон батарейный, 254 – внутренний диаметр цилиндрической части циклонных элементов, мм; Р – направляющий аппарат типа «розетка»; число после тире – количество циклонных элементов в аппарате.

Технические характеристики:

Типоразмер циклона Количество элементов Производительность по газу, м3/ч, при Vц = 4,5 м/с Масса, кг
ЦБ-254Р-25 25 20580 3630
ЦБ-254Р-30 30 24630 4170
ЦБ-254Р-40 40 32900 5210
ЦБ-254Р-50 50 41100 6580
ЦБ-254Р-60 60 49350 7700
ЦБ-254Р-80 80 65750 10000

Особенности конструкции: Внутренний диаметр цилиндрической части циклонного элемента 254 мм. Количество циклонных элементов в секции – 25,30,40,50,60,80.

Количество секций – 1, при необходимости очистки большого объема газов в составе установки могут быть использованы несколько секций.

Материал аппарата: корпуса циклонных элементов изготавливаются из серого чугуна; выхлопные трубы элементов и корпус аппарата – из углеродистой стали.

Форма выходной камеры – ступенчатая Форма бункера – пирамидальная.

Температура очищаемого газа – не более 400 0С   Эффективность пылеулавливания Эффективность очистки от пыли (δ50 = 20 мкм, σ = 3 -3,5, ρ = 2700 кг/м3) составляет 85%, при среднерасходной скорости 4,5 м/с.

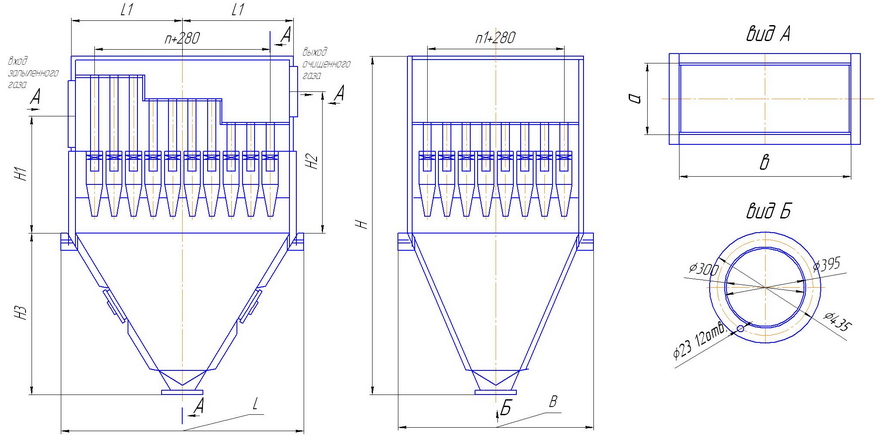

Присоединительные размеры
типоразмер а х в n n1 L L1 B H H1 H2 H3
ЦБ-254Р-25 380×1130 4 4 1816 830 1600 4542 1750 2300 1700
ЦБ-254Р-30 380×1380 4 5 1816 830 1880 4542 1750 2300 1700
ЦБ-254Р-40 380×1980 4 7 1816 830 2440 4542 1750 2300 1700
ЦБ-254Р-50 780×1130 9 4 3220 1580 1600 5342 1900 2350 2250
ЦБ-254Р-60 780×1380 9 5 3220 1580 1880 5342 1900 2350 2250
ЦБ-254Р-80 780×1980 9 7 3220 1580 2440 5342 1900 2350 2250
