Фильтр ионитный противоточный (ФИПр) в Екатеринбурге

Опросный лист для заказа фильтров ФИПр (скачать)

Фильтр ионитный противоточный (ФИПр) – аппарат, устанавливаемый в системы химводоподготовки для вывода солей и смягчения воды, не соответствующей нормативным показателям по определенным параметрам. Монтируется в трубопроводные системы котельных в Екатеринбурге для подпитки водяных и паровых котлов, тепловых сетей и технологических процессов, связанных с очисткой воды. Загружается такой аппарат ионитом. При прохождении воды его слой в набухшем состоянии осуществляет фильтрацию воды и самого регенерационного раствора.

Изготовление корпуса фильтра осущесвтляется из углеродистой стали,  а внутренних устройств — из нержавеющей. При необходимости возможно изготовление фильтров ФИПр из нержавеющей стали целиком, включая корпус. Нержавеющие фильтры ФИПр изготавливаются из следующих марок стали:

  • противоточные фильтры ФИПр 08Х18Н10
  • противоточные фильтры ФИПр AISI304
  • противоточные фильтры ФИПр 08Х18Н10Т
  • противоточные фильтры ФИПр 12Х18Н10Т
  • противоточные фильтры ФИПр AISI321
  • противоточные фильтры ФИПр 08Х17Н13М2Т
  • противоточные фильтры ФИПр AISI316Ti
  • противоточные фильтры ФИПр 03Х17Н14М3
  • противоточные фильтры ФИПр AISI316L

Купить фильтры ФОВ, ФИПа, ФИПр, ФСУ

Принцип действия и алгоритм работы

Принцип работы устройства — через специальный ионит проходит поток вода, подлежащий обработке под давлением 0,6 МПа и регенерационный раствор. Они движутся в противоположных направлениях. После прохождения вода в специальной форме выводится из устройства. Она перед выходом проходит через отрегенерированный ионит, что и обеспечивает  ее необходимые качественные характеристики.

Работает ФИПр по специальному алгоритму, который включает в себя следующие циклы:

  • фильтрацию (вывод солей или смягчение);
  • взрыхление (обычно один раз в десять фильтроциклов);
  • регенерацию;
  • отмывку;
  • сброс фильтрующего материала.

Истощение фильтрата устанавливается технологическим процессом и зависит от допустимой величины проскока анионов и катионов, который для каждой системы устанавливается индивидуально.

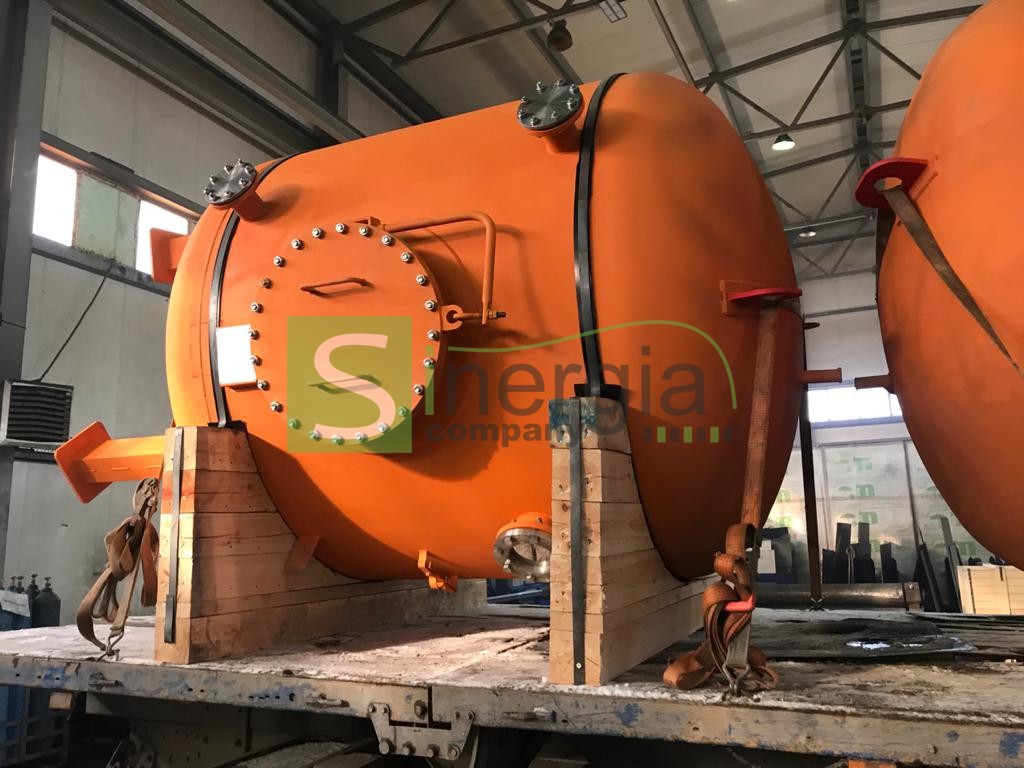

Фильтры ФОВ, ФИПа,ФИПр

Конструкция ФИПр и особенности исполнения в городе Екатеринбург

Аппарат состоит их таких основных частей:

  • корпуса цилиндрического и днища элиптической формы, изготовленные из стали;
  • опор металлических в количестве 3 штук для крепления к фундаменту;
  • устройств распределительных, изготовленных из прочных полимерных материалов в количестве 2 или 3 шт. (зависит от конструктивного исполнения);
  • люков-лазов в количестве 3 или 4 шт. (их количество зависимосит от конструктивных особенностей устройства);
  • трубной обвязки, изготовленной из современного материал полипропилена или традиционного материала -нержавеющей стали;
  • арматуры запорного типа;
  • приспособления для отбора воды для контроля ее параметров;
  • штуцера для выгрузки фильтрующего материала.

Кроме того, аппарат загружают фильтратом в необходимом количестве.

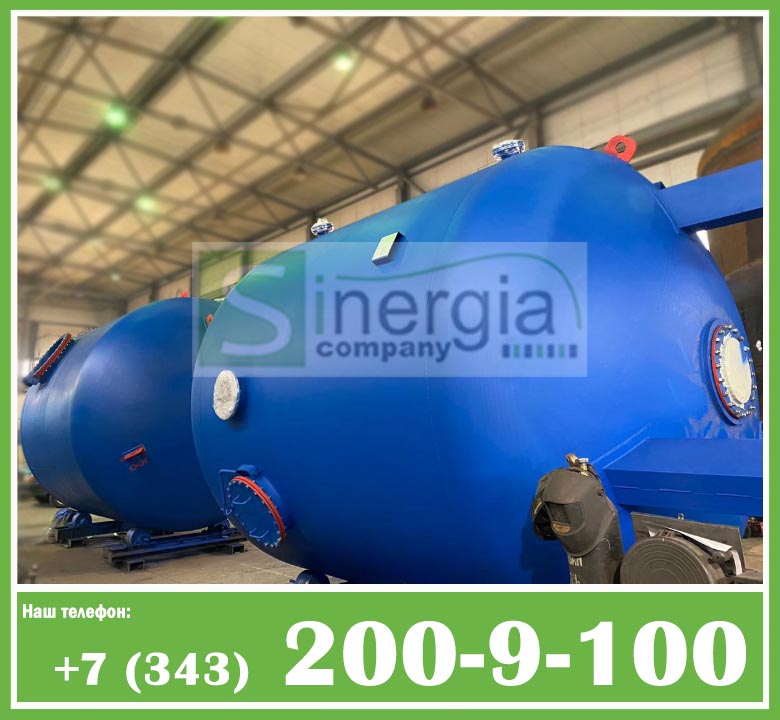

фильтр ФИПр фото

Аппараты в Екатеринбурге различаются по производительности, способам, по которым выполняют зажатие ионита, и прохождению регенерирующего потока.

По производительности аппараты выпускаются в довольно широком ассортименте – 32 ÷ 280 м3/час. Зажатие ионита осуществляют механическим или гидравлическим способом. Проходить поток воды в аппарате может 2 способами – сверху вниз и, наоборот, снизу вверх.

Особенности работы ФИПр при зажатии ионита механическим способом зависят от прохождения потока регенерации:

  • сверху вниз. В этом случае осветленная вода под давлением поступает в аппарат снизу вверх. Она поднимает через специальные колпачки ионит, лежащий на нижнем дне и прижимает его к материалу инертного происхождения. Там поток равномерно распределяется и попадает в фильтрат. Катионы остаются в нем. После его истощения аппарат переключается на другой режим работы — регенерацию. Восстановление происходит только в случае осаждения ионита в полном объеме. Раствор регенерата подается обязательно в противоположном направлении прохождения потока осветленной воды. Отходы уходят в дренажное устройство. На этом цикл работ заканчивается и устройство снова готово к работе. Только после взятия проб и проверки на соответствие нормативным данным его подключают к коллектору фильтрата;
  • снизу вверх. В этом случае поток рабочей воды подается наоборот, сверху. Он проходя все слои распределяется уже в верхнем дне. Катионы жесткости оседают на материале фильтра, а катионы натрия направляются в фильтрат. Они выводится через специальный коллектор в нижнее дно. Далее процесс аналогичен вышеописанному.

Работа ФИПр, осуществляемая зажатием ионита гидравлическим методом заключается в том, что вода под давлением поступает в аппарат сверху через слой фильтрата. Катионы жесткости остаются, а катионы натрия направляются в материал фильтрата и выводятся в коллектор. Далее ФИПр работает по установленному алгоритму при истощении емкости катионита и проходит все необходимые циклы. При этом верхняя часть аппарата свободна.

Купить фильтры ФОВ, ФИПа, ФИПр, ФСУ

Основные характеристики моделей ФИПр в городе Екатеринбург

Показатели Ед. изм. Тип ФИПр
1,0-0,6 1,4-0,6 1,5-0,6 2,0-0,6 2,6-0,6 3,0-0,6
Производительность м3/час 32 62 72 128 230 280
Давление рабочее МПа 0,6
Температура среды на входе 0С 40
Диаметр мм 1000 1400 1500 2000 2600 3000
Высота мм 3720 4120 4180 4800 5380 5650
Масса т 1,65 2,60 2,80 5,10 8,10 9,65

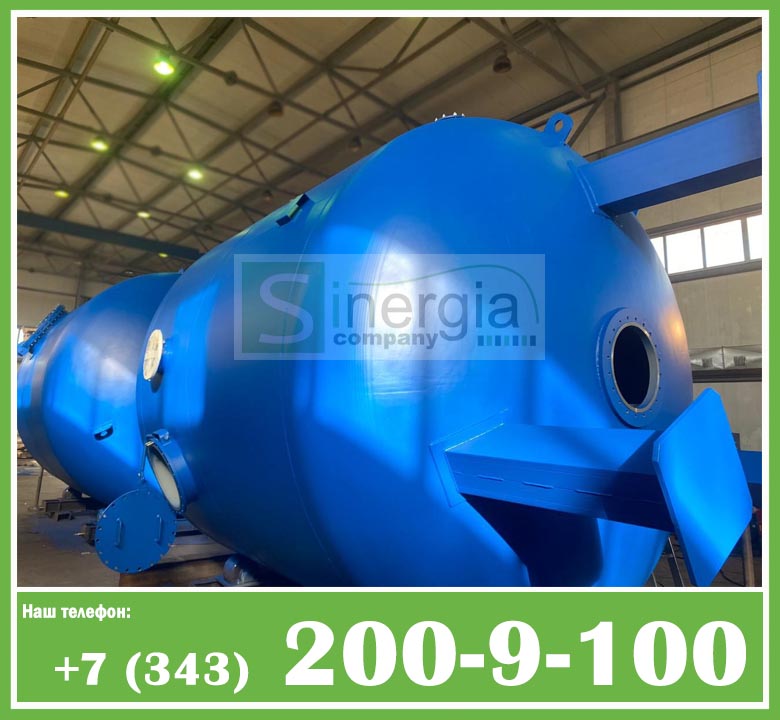

изображение фильтра ФИПр
