Деаэрационная колонка КДА

Деаэратор — это специальное устройство, предназначенное для устранения из воды растворенных газов (кислорода, углекислого газа), способных не только негативно повлиять на  качество работы оборудования, но и стать причиной аварийной ситуации на производстве. С помощью таких аппаратов производится деаэрация, то есть, удаление коррозионно-агрессивных газов из питательной воды, которая подается в парогенераторы, тепловые сети и системы водоснабжения. Наиболее часто деаэраторы применяются на электростанциях, в химической промышленности, а также на любых производственных объектах, использующих паровые и водогрейные котлы.

Деаэрационные колонки КДА являются одними из основных рабочих элементов атмосферного деаэратора ДА. В данном устройстве осуществляется процедура деаэрации, а именно, удаление из воды растворенных газов посредством термического или иного воздействия.

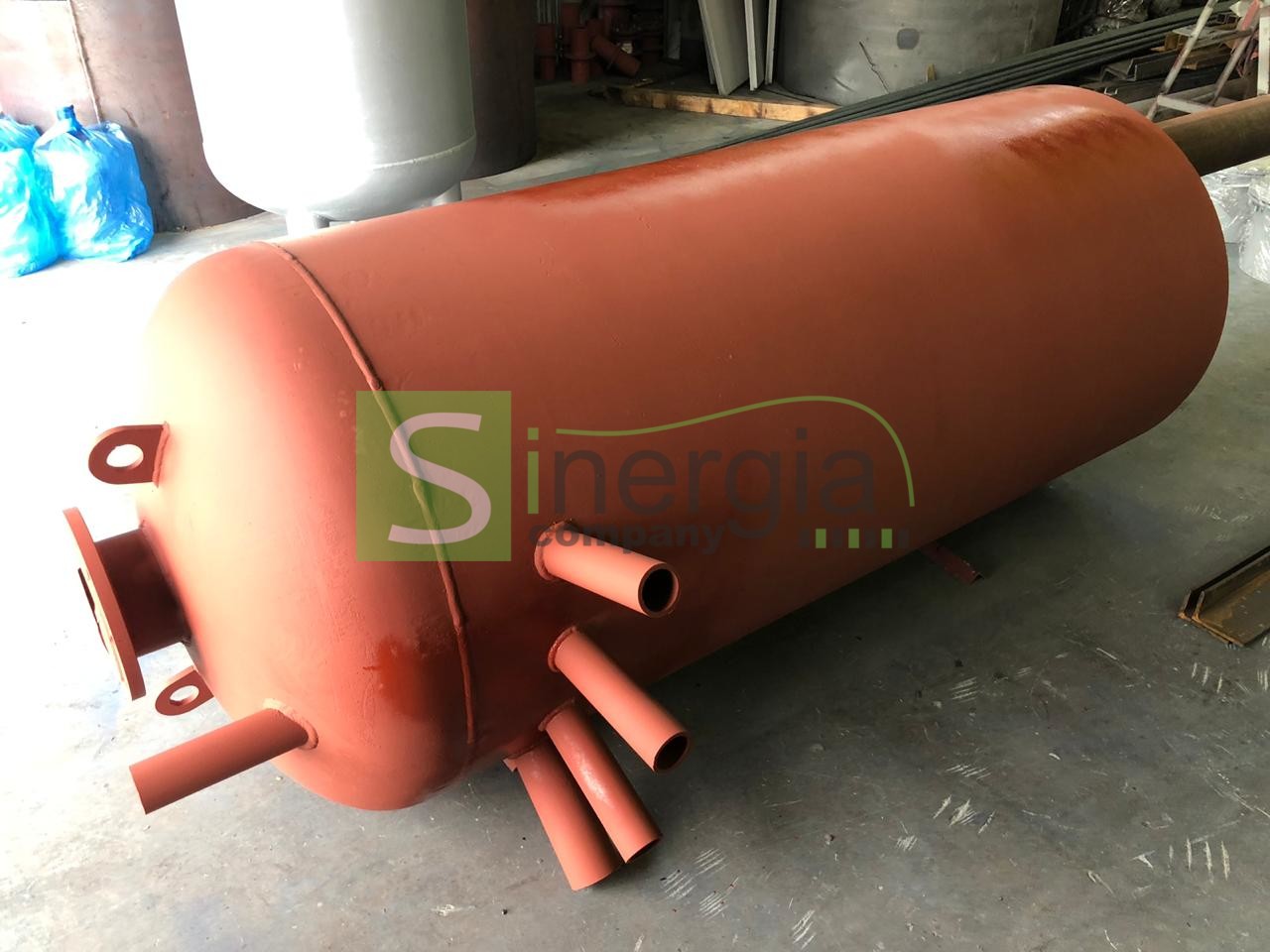

Колонки КДА деаэрационные фото

Вещества, воздействующие на металлические поверхности и способные привести к выводу оборудования из строя:

  • Кислород (О2): при взаимодействии с металлическими поверхностями оборудования, окисляет их и провоцирует коррозию. Наиболее восприимчивыми к такому воздействию являются трубные части и барабаны паровых котлов, так как именно в них осуществляются основные перемещения воды с высоким содержанием кислорода.
  • Углекислый газ (CO2): образует при соединении с водой угольную кислоту (Н2СО4), которая «съедает» металл, приводит к тому, что стенки оборудования истончаются.
  • Кроме термической обработки, деаэрация может проводиться вакуумным, химическим, механическим способами

Конструкционные особенности и основные технические параметры колонок КДА

Колонка КДА выполняется в виде вертикального цилиндрического сосуда с днищами эллиптической формы, оснащенного патрубками, а изнутри оборудованного дырчатыми листами-тарелками. В этом элементе производится термическая деаэрации питательной воды. Деаэрационные колонки КДА отличается от колонок ДА размерами, внутренним строением и присоединительными патрубками.

На чертеже изображена колонка деаэрационная КДА (А). Данный рабочий элемент деаэратора оснащается подводом греющего пара (В), подводом химочищенной воды (Г), отводом выпара (Д), подводом байпасируемого пара (Е), дополнительным подводом пара (Ж), штуцером для датчика давления (И), люком (К).

Колонки КДА деаэрационные чертеж

ООО «Синергия» поставляет и производит высококачественное оборудование для промышленных предприятий Екатеринбурга и других городов РФ. Мы предлагаем большой ассортимент стальных изделий различного предназначения, приемлемые цены, доставку в любой регион России, гарантии от 12 месяцев, индивидуальный подход к клиентам

Технические характеристики и присоединительные размеры деаэрационных колонок КДА



Наименование показателей КДА-1 КДА-3 КДА-5 КДА-10 КДА-15 КДА-25 КДА-50 КДА-100 КДА-200 КДА-300
Производительность, т/ч 1 3 5 10 15 25 50 100 200 300
Рабочий диапазон, % 30÷120 30÷120 30÷120 30÷120 30÷120 30÷120 30÷120 30÷120 30÷120 30÷120
Температура воды, °С 104,25 104,25 104,25 104,25 104,25 104,25 104,25 104,25 104,25 104,25
Габаритные размеры
Диаметр корпуса, мм 426 426 530 530 530 816 1 016 1 216 1 624 1 800
Высота, мм 600 600 1 950 1 950 1 950 2 100 2 170 2 190 3 252 3 060
Масса, кг 55 59 210 210 210 427 647 860 1 770 1 850
Присоединительные размеры
Подвод воды, мм 15 15 50 50 50 50 80 100 125 150
Отвод выпара, мм 20 20 50 50 50 50 50 80 80 80

Принцип работы и функциональные особенности деаэрационной колонки КДА

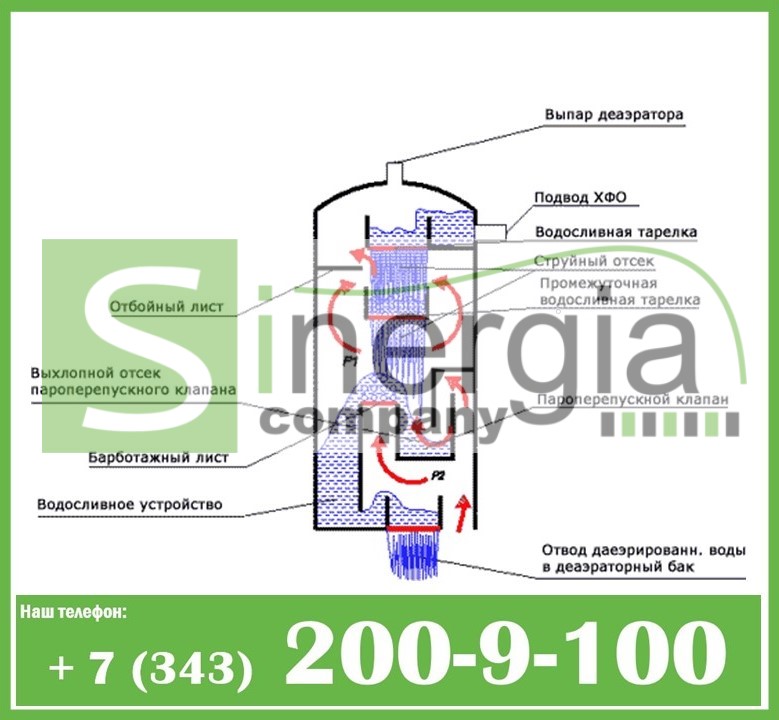

Колонки КДА деаэрационные работа

В верхнюю распределительную дырчатую тарелку деаэрационной колонки подается предварительно подогретая, предназначенная для деаэрации, вода. Подводится она через патрубок подвода ХВО и сквозь отверстия тарелки струями стекает на промежуточную сливную тарелку. Данный этап обработки воды необходим для увеличения времени нахождения водяных струй в паровом пространстве струйного отсека, в котором вода успевает нагреться до нужной температуры. В это же время в колонку КДА поступает пар и начинается термическая обработка вода и растворенных в ней газов, в результате которой они расширяются и отделаются друг от друга. Горячий газ циркулирует вверх по колонке КДА и передается для охлаждения в охладитель выпара. Обработанная вода перемещается в нижнюю часть колонки, оборудованную гидрозатвором. Данное приспособление, при нормальном режиме работы, не позволяет пару проходить через него, за счет того, что залито водой. Благодаря этому обеспечивается прогрев воды в барботажном листе до нужной температуры. Вторая функция гидрозатвора нужна при повышенном давлении.  Пар продавливает воду, под воздействием высокого давления, и небольшая его часть (излишек) попадает в колонку КДА, минуя нижнюю барботажную тарелку. За счет этого давление пара снижается и работа деаэратора нормализуется. После процедуры деаэрации, вода поступает в накопительный деаэраторный бак ДА. Если бак ДА оборудован третей ступенью очистки, затопленным барботажным устройством,  то углекислый газ, даже при отстаивании, будет отделяться и выводиться выделяться из воды. Оснащение бака барботажным устройством в некоторых случаях является обязательным, например, если анализ исходжной воды показал высокое содержание растворенной углекислоты.

Варианты комплектации, транспортировка и установка деаэрационных колонок КДА

Стандартное исполнение колонок КДА предусматривает соединение под приварку. Колонку монтируют непосредственно на площадке, после того, как будет установлен бак ДА. На баке должно быть отверстие для колонки, его вырезают заблаговременно. Размеры и место размещения устанавливаются в зависимости от параметров колонки, согласно тех. паспорту деаэраторного бака. Колонка вводится в отверстие бака строго вертикально, патрубки при этом должны располагаться на емкости в соответствии с установочными чертежами проектной организации. Нижняя часть колонки опускается в бак на 50-70 мм ниже краев выреза и приваривается в таком положении к баку. При замене старой колонки на новую следует выбирать устройство с таким же диаметром и патрубками, как были в предыдущем, так как в процессе монтажа,  при несовпадении этих параметров, могут возникнуть сложности при монтаже колонки.

Колонки КДА деаэрационные монтаж

Изготовление и реализация колонок КДА и прочего оборудования в Екатеринбурге

Компания «Синергия» предлагает большой выбор качественных и надежных колонок КДА, полностью укомплектованных и готовых к эксплуатации. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, износостойкость и  высокую производительность. Наше предприятие поставляет и производит оборудование, имеющее длительную гарантию и большой эксплуатационный ресурс. Если требуется изготовить нестандартное изделие, то такой вариант выполнения заказа  тоже предусмотрен, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все  оборудование имеются чертежи и прочая техническая документация. Заказать и купить колонки КДА высокого качества и по доступной цене можно  через наш сайт или по телефонам, указанным в разделе «Контакты».
