Бак деаэраторный БДА в Екатеринбурге

Деаэраторы — это специальные агрегаты, предназначенные для устранения из воды растворенных газов (кислорода, углекислого газа), способных не только негативно повлиять на  качество работы оборудования, но и стать причиной аварийной ситуации на производстве. С помощью таких аппаратов производится деаэрация, то есть, удаление коррозионно-агрессивных газов из питательной воды, которая подается в парогенераторы, тепловые сети и системы водоснабжения. Наиболее часто деаэраторы применяются на электростанциях, в химической промышленности, а также на любых производственных объектах, использующих паровые и водогрейные котлы.

Баки деаэраторные БДА производятся и эксплуатируются в соответствие с ТУ 3113-004-28903910-2014 и ГОСТ Р 52630-2012 «Сосуды и аппараты стальные сварные. Общие технические условия», продукции присвоен Код (ОКП): 31 1371. Данное изделие под ведение органов Ростехнадзора не попадает. Срок работы деаэраторных баков БДА, при соблюдении  правил эксплуатации, составляет 20 лет.

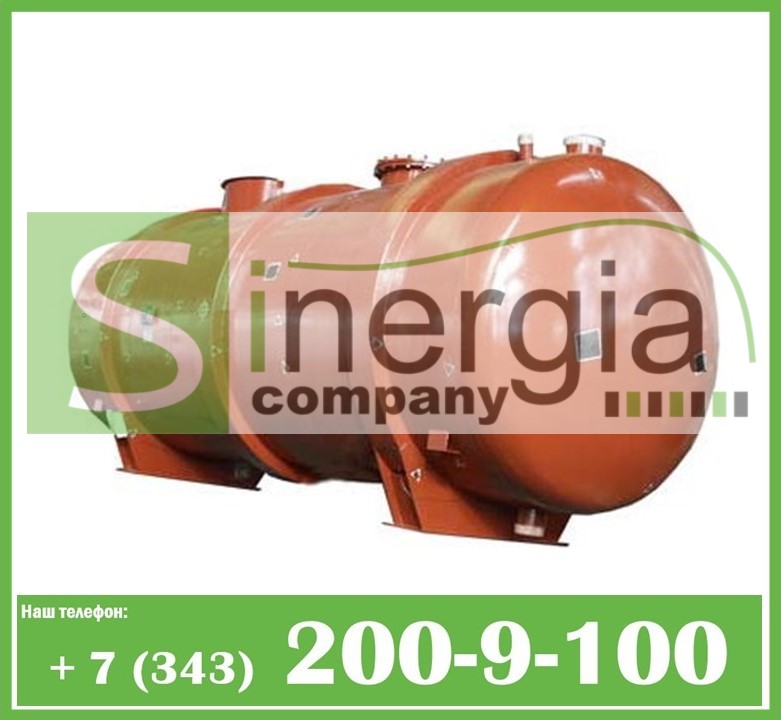

Бак БДА деаэраторный фото

Устройство и составляющие элементы бака БДА

Бак деаэраторные БДА является одним из составляющих элементов деаэратора атмосферного ДА — устройства, предназначенного для удаления коррозионно-агрессивных газов (кислорода и свободной углекислоты) из питательной воды паровых котлов и из подпиточной воды теплоснабжающих систем. Бак деаэраторный БДА производится в виде горизонтальной, цилиндрической ёмкости с эллиптическим днищем (допускается коническое со скошенной вершиной – сварное). Сосуд оборудуется патрубками входа и выхода рабочей среды, в баке также имеются специальный люк-лаз и отверстие (штуцер). Люк-лаз  предназначен для обслуживания и ремонта бака, штуцер нужен для установки деаэрационной колонки (еще одной из основных частей ДА). Запас воды в деаэраторном баке рассчитан на несколько минут бесперебойной работы котла.  Внутри деаэраторного бака размещено  приспособление для перелива и отвода воды, в случае превышения максимально допустимого уровня.

Помимо двух обязательных ступеней очистки, бак может быть оборудован  дополнительной, третей ступенью, а именно, затопленным барботажным устройством. Необходимость в установке такого элемента зависит от качества питательной воды, подаваемой в деаэратор атмосферный на обработку, а именно от наличия растворенной в жидкости углекислоты. Что касается видов барботажа, то наиболее распространенными считаются такие варианты, как перфорированная труба и труба в трубе. По запросу заказчика, внутри бака, на выходном трубопроводе можно установить антизавихритель.

ООО «Синергия» поставляет и производит высококачественное оборудование для промышленных предприятий г. Екатеринбург и других городов РФ. Мы предлагаем большой ассортимент стальных изделий различного предназначения, приемлемые цены, доставку в любой регион России, гарантии от 12 месяцев, индивидуальный подход к клиентам.

Основные технические характеристики и параметры БДА



Наименование показателей БДА-0,75 БДА-1,2 БДА-2 БДА-4 БДА-8 БДА-10 БДА-15 БДА-25 БДА-50 БДА-75
Полезная вместимость, м3 0,75 1,2 2 4 8 10 15 25 50 75
Общая вместимость, м3 0,9 1,4 2,8 4,5 9,3 11,8 17,5 28,0 53,5 84,2
Давление рабочее, МПа 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12
Температура воды, °С 104,25 104,25 104,25 104,25 104,25 104,25 104,25 104,25 104,25 104,25
Габаритные размеры
Диаметр, мм 1 020 1 020 1 212 1 212 1 616 1 616 2 016 2 216 3 020 3 020
Длина, мм 1 800 2 500 2 940 4 450 5 185 6 185 6 185 8 065 9 095 12 500
Масса, кг 720 850 930 1 200 2 400 2 900 3 450 4 650 9 120 14 860
Присоединительные размеры
Подвод основного пара, мм 50 50 100 150 150 150 200 200 250 600
Отвод деаэрированной воды, мм 25 25 80 100 100 100 150 200 250 250
Отвод пара в гидрозатвор, мм 65 65 80 80 80 100 150 200 250 300
Дренаж, мм 25 25 50 50 50 50 50 50 80 80

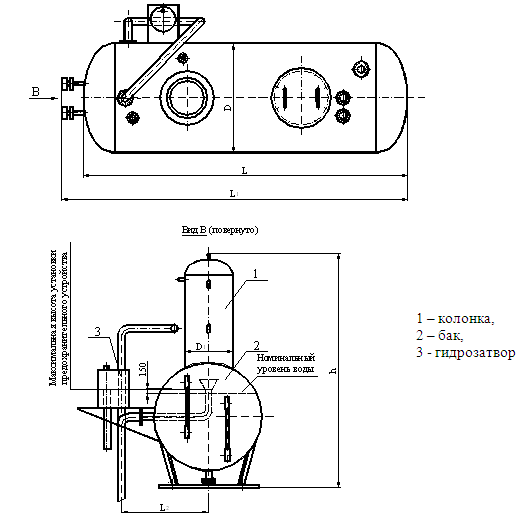

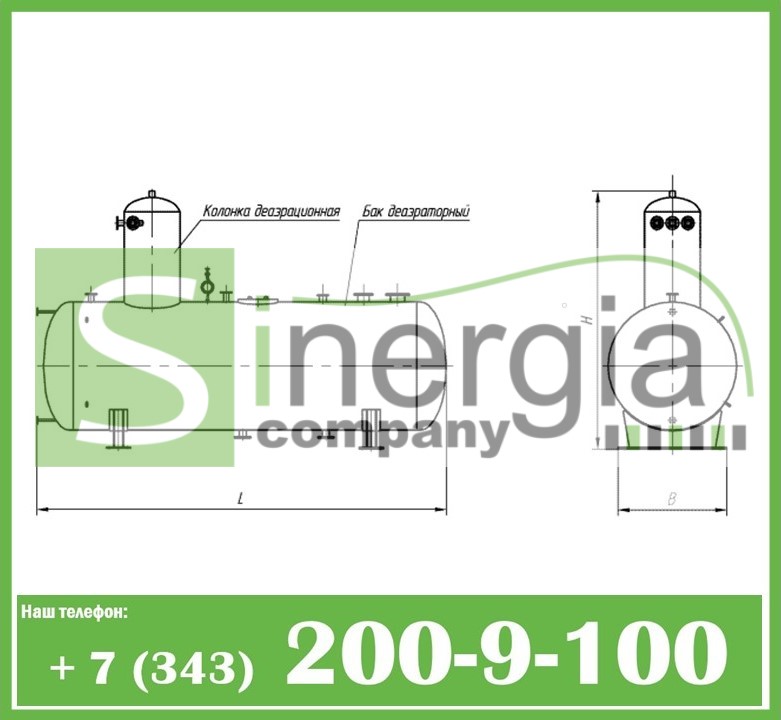

Бак БДА деаэраторный чертеж

Принцип действия и предназначение бака БДА в деаэрационной установке

Баки деаэраторные БДА, как говорилось выше, представляют собой специальные горизонтальные цилиндрические сосуды, входящие в общую комплектацию деаэраторов ДА, являющиеся одной из основных частей данной установки и предназначенные для правильного, бесперебойного функционирования деаэраторов.

Функция бака ДА в деаэраторной установке достаточно простая. Процесс обработки начинается с того, что вода для деаэрации поступает в колонку ДА через специальные отверстия-штуцеры. В колонке жидкость последовательно проходит струйную и барботажную ступени, постепенно нагревается и, в заключении, обрабатывается паром. После такой обработки струи воды стекают в бак БДА, выдерживается (отстаиваются) в нём и выводятся из деаэратора через выходной штуцер.

Область применения баков деаэраторных БДА

Баки деаэраторные, в составе атмосферных деаэраторов, применяются для откачивания вредных газов, способствующих окислению и коррозии, из питательных и подпиточных вод в парогенераторах, тепловых сетях и прочих системах теплоснабжения.

Вы можете заказать в ПО «Синергия» качественное емкостное оборудование, в том числе баки деаэраторные, по приемлемой цене. Реализуемая нашей компанией продукция изготавливаются из прочной углеродистой стали, листы для баков имеют толщину от 8 мм. Мы производим и продаем деаэраторные баки БДА, которые полностью соответствуют ГОСТам16860-88 и 52630-2012.

Особенности комплектации, транспортировки и монтажа БДА при заказе товара в ООО «Синергия» в Екатеринбурге

Компания «Синергия» производит баки БДА с эллиптическими и конусными днищами. Для установки деаэрационной колонки в стандартном исполнении изделие оснащается штуцером (отверстием на баке) под приварку. По индивидуальному заказу возможно оборудование бака патрубками с фланцевым вариантом соединения для монтажа, а также комплектация БДА  ответными фланцами. Затопленное барботажное устройство деаэраторного бака, при дополнительной комплектации БДА третей ступенью обработки, изготавливается из нержавейки или углеродистой стали.

Наружная поверхность деаэраторного бака грунтуется, чтобы защитить металл от коррозии. БДА оборудуется проушинами для захвата крановыми крюками. Такие элементы предусмотрены для  погрузки, разгрузки и установки деаэраторного бака. БДА при  перевозке не упаковывается.

Бак БДА деаэраторный установка

После установки бака на объекте (площадке котельной или ТЭЦ) требуется восстановить наружное защитное покрытие и обеспечить теплоизоляцию сосуда. Для этого на деаэраторный бак имеются специальные, приваренные к емкости, скобы. Теплоизоляционные маты приматывают к этим скобам с помощью проволоки, а сверху маты закрываются кожухом — тонкими листами из нержавеющей или оцинкованной стали.
Визуальный контроль уровня жидкости в баке ДА обеспечивается за счет водоуказательных стекол с запорными устройствами. Таким элементом баки оборудуются по запросу заказчика.

Для установки деаэраторных баков БДА на емкости предусмотрены опоры. Одна опора закрепляется жестко к фундаменту, а вторая устанавливается на ролики или опорный лист, для обеспечения свободного хода. Благодаря подвижной опоре деаэраторного бака, удается сохранить его целостность при тепловых расширениях.
Деаэраторные баки могут производиться в виде нескольких сегментов (обечаек и днищ). Такой вариант изготовления и поставки нужен для обеспечения удобства установки при малогабаритных монтажных проемах или при монтаже деаэратора ДА на больших высотах.

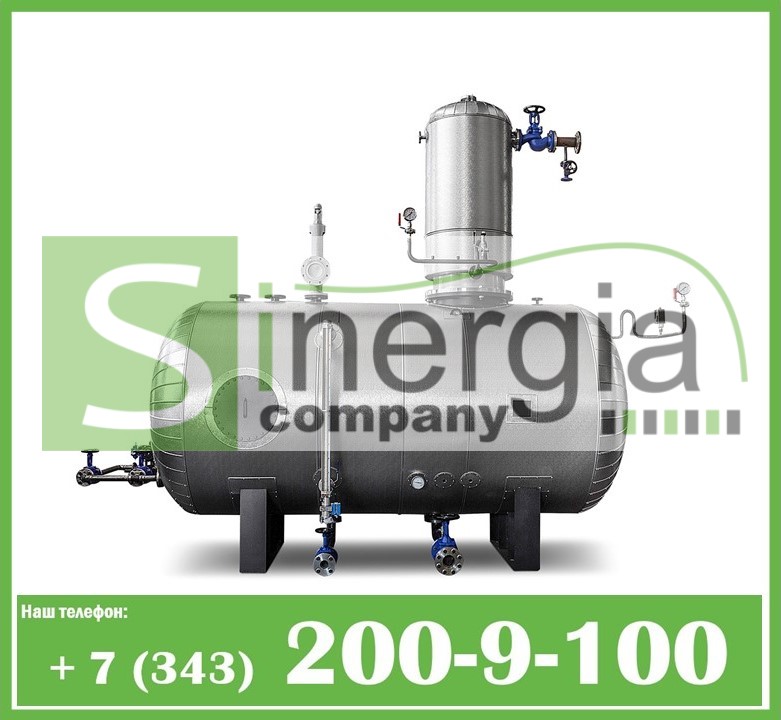

Полностью укомплектованное и автоматизированное изделие ДА состоит из бака деаэрации (на рис. п.1), шкафа управления (2), указателей уровня воды (3), датчика регулировки уровня (4), термометра (5), манометра с трехходовым краном (6), регулируемого реле давления (7), ПСК (8), деаэрационной колонки (9), сапуна (10), устройства для подачи деаэрированной воды на паровой котел (11),  парового инжектора с термической группой (12), байпаса воды (13), байпаса пара (14), сливного устройства (15), устройства для подачи горячей деаэрированной воды на паровой котел (16).

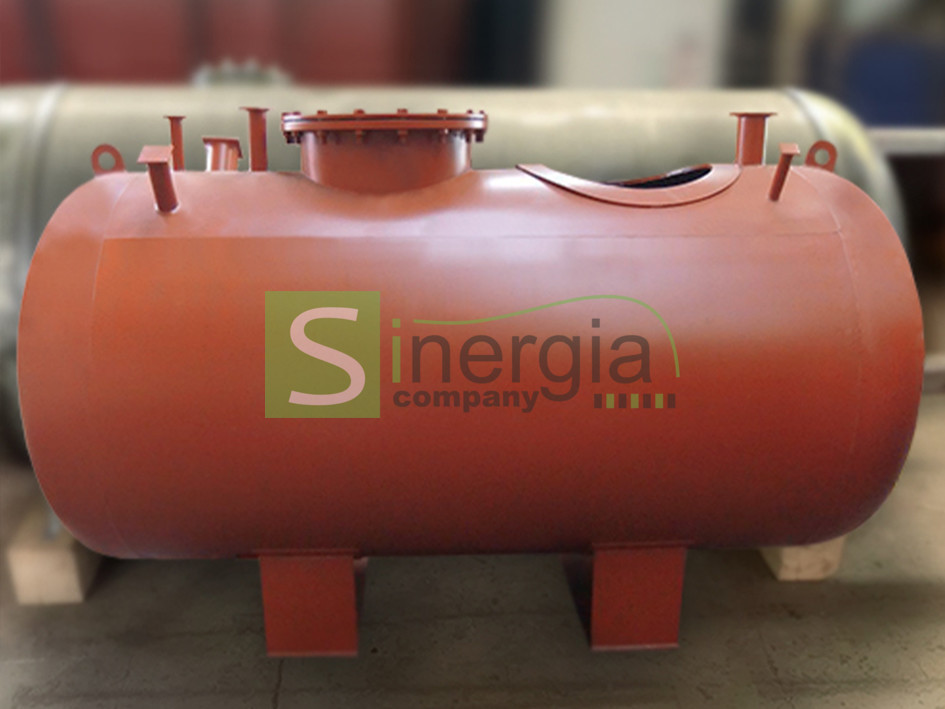

Бак БДА деаэраторный

«Синергия» также предлагает изготовление деаэраторных баков с нестандартными параметрами  по проекту заказчика.

Производство и продажа деаэраторных баков БДА в Екатеринбурге

Если вы планируете купить то или иное оборудование в Екатеринбурге, например, баки БДА, то рекомендуем заказать данный товар на сайте ПО «Синергия». Мы производим и реализуем  продукцию высокого качества по приемлемой цене. Сотрудники компании «Синергия» проконсультируют вас по всем вопросам, помогут сделать выбор и оформить заказ без лишних временных затрат. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, а также износостойкость и  высокую производительность предлагаемого оборудования. Если требуется произвести изделие  нестандартных размеров, то такой вариант выполнения заказа  тоже предусмотрен, так как предприятие сотрудничает с надежными поставщиками, а также имеет собственные производственные площади. Заказать и купить баки деаэраторные высокого качества и по доступной цене можно  через наш сайт или по указанному в разделе «Контакты» телефону.
