Деаэраторы атмосферные ДА

Атмосферные деаэраторы (сокращенное обозначение — ДА) предназначены для удаления газообразных веществ, способных вызвать коррозии (в частности, подразумевается кислород и свободная углекислота) из подпиточных вод паровых котлов и систем теплоснабжения.

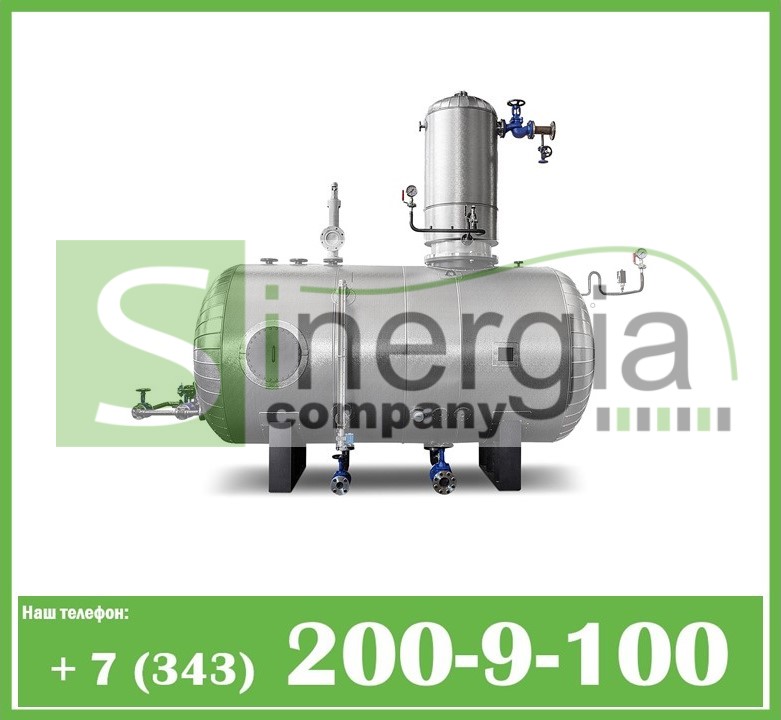

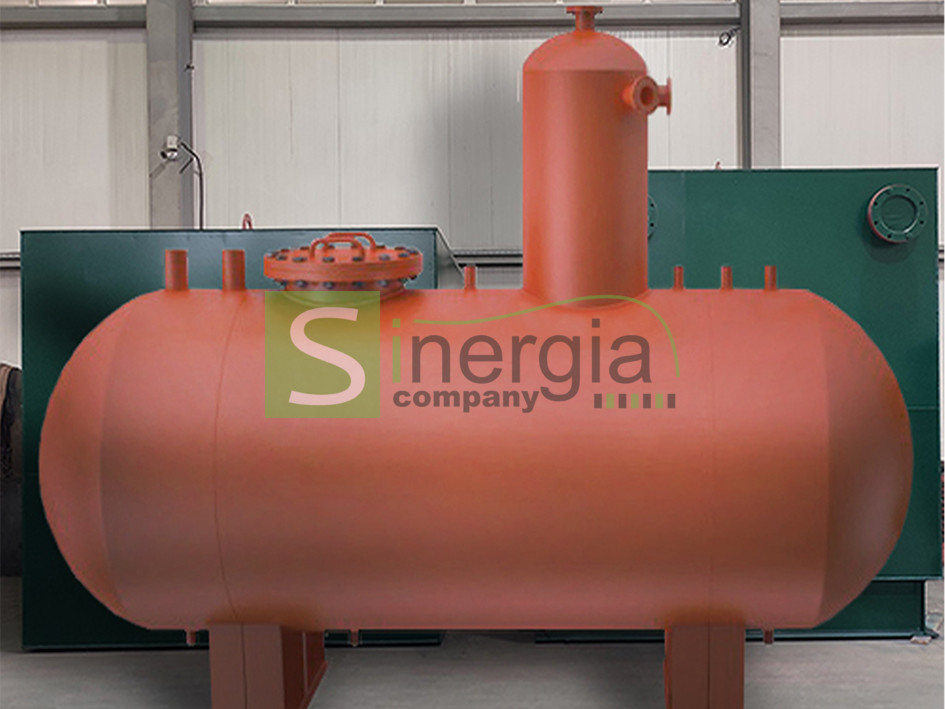

Атмосферный деаэратор ДА

Конструкция и особенности эксплуатации деаэратора атмосферного ДА

Деаэратор атмосферный ДА состоит из 1 — бака деаэраторного (БДА), 2 — деаэрационной колонки (ДА или КДА), 3 — охладителя выпара (ОВА), 4 — предохранительного устройства/ гидрозатвора, 5 — водоуказательного стекла, 6 — охладителя проб воды и пара, 7 — запорно-регулирующей арматуры, 8 — автоматики и КИП.

Схема строения деаэратора ДА

Стандартная комплектация ДА включает в себя, в обязательном порядке, первые четыре элемента, остальными позициями устройство комплектуется в зависимости от требуемых функций и проекта заказчика. Для использования атмосферных деаэраторов в автоматическом режиме (регулировка расхода обрабатываемой воды и количества пара, подаваемого в колонку и барботаж), изделие комплектуется электронными приводами и КИП.
Производительность деаэраторов зависит от потребности в питательной воде и вместительности котлоагрегата. В свою очередь, данные параметры устанавливаются в зависимости от условий производства, по запросу заказчика. В деаэраторе, в аккумуляторном баке, имеется необходимый запас воды, рассчитанный на несколько минут бесперебойного функционирования котла.

Чтобы поддерживать оптимальные параметры, оборудование оснащается системой регулирования. Благодаря такой системе, в деаэраторе удается задавать и поддерживать необходимые для работы котла режимы.

В атмосферных деаэраторах ДА используется многоступенчатая схема дегазации, сосьтоящая из 3 ступеней. Первые две размещаются  в деаэрационной колонке: одна из них — струйная, другая — барботажная. Третья, дополнительная, находится в деаэраторном баке и представляет собой затопленное барботажное устройство.

Кроме того, в ДА имеются предохранительные устройства, гидрозатворы, предназначенные для контроля над превышением уровня воды в баке и для защиты от гидравлических ударов. Излишки воды в баке отводятся через сливной патрубок в гидрозатвор, а затем поступают в дренажную систему. Контроль за нижним уровнем воды осуществляется при помощи визуальных (водоуказательных) стекол или автоматических приборов (датчиков), посылающих сигналы на щит автоматики.

Принцип действия и основные технические характеристики атмосферного деаэратора

Процедура обработки жидкости с помощью деаэратора ДА  начинается с деаэрационной колонки, в которую сверху поддается заранее подогретый конденсат, а снизу в эту же колонку поступает пар. Конденсат проливается через дырчатые листы вниз, а пар в это время циркулирует снизу вверх, навстречу конденсату, нагревая при этом воду до t=+104,25°С. Таким образом, пар пропускается через воду, очищая её от нежелательных газов.  Небольшое количество пара, вместе с выделившимися из жидкости газами, поступает в верхнюю часть деаэрационной колонки и перемещается в охладитель выпара. После прохождения обеих ступеней деаэрации, струи воды из колонки сливаются в бак, в котором подогреваются и выдерживаются, после чего из воды выделяется свободная углекислота. Затем, захваченные паром и обработанные газы (выпар) отводятся из деаэрационной колонки.

Технические характеристики и размеры атмосферных деаэраторов

Наименование показателей ДА-1/0,75 ДА-3/1,2 ДА-5/2 ДА-10/4 ДА-15/4 ДА-25/8 ДА-50/15 ДА-100/25 ДА-200/50 ДА-300/75
Производительность, т/ч 1 3 5 10 15 25 50 100 200 300
Рабочий диапазон, т/ч 0,3÷1,2 0,9÷3,6 1,5÷6 4÷15 4,5÷18 7,5÷30 15÷60 30÷120 60÷240 90÷360
Давление рабочее, МПа 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12 0,12
Температура воды, °С 104,25 104,25 104,25 104,25 104,25 104,25 104,25 104,25 104,25 104,25
Диапазон подогрева воды, °С 10÷50 10÷50 10÷50 10÷50 10÷50 10÷50 10÷50 10÷50 10÷50 10÷50
O2 в воде, мкг/кг ≤30 ≤30 ≤30 ≤30 ≤30 ≤30 ≤30 ≤30 ≤30 ≤30
Объем бака, м3 0,75 1,2 2 4 4 8 15 25 50 75
Габаритные размеры (бак с колонкой)
Диаметр корпуса, мм 1 010 1 010 1 212 1 212 1 212 1 616 2 016 2 216 3 020 3 020
Высота, мм 2 370 2 370 3 540 3 540 3 540 4 020 4 520 4 770 6 300 6 600
Длина, мм 1 800 2 500 2 940 4 450 4 450 5 185 6 185 8 065 9 095 12 500
Масса (бак с колонкой), кг 760 980 1 144 1 423 1 423 2 764 4 100 5 510 10 385 16 560

Правила эксплуатации и контроля работы ДА

Для определения количества пара, который подводится на деаэратор в паровую подушку, производится теплотехнический расчет, основанный на начальной температуре воды, подводимой в колонку, при диапазоне подогрева воды от 10 °С до 40 °С. Регламентированное количество пара  на затопленный барботаж составляет от 25 до 30 кг на тонну одну деаэрированной воды. Количество выпара при таких показателях должно быть от 2 до 3 кг на тонну деаэрированной воды.

Эксплуатация деаэратора предполагает проведение регулярного контроля, заключающегося в анализе деаэрированной воды на выходе из аккумуляторного бака. Такие проверки должны проводиться не менее одного раза в сутки. Для этих целей предназначены линии отбора проб с охладителями, с помощью которых удается снизить t воды (как правило, до 40°С). Если результаты анализа покажут, что вода не соответствует нормам по содержанию кислорода или углекислого газа, то делается заключение о том, что установленного количества пара недостаточно для обработки подаваемых объемов воды. В таком случае, необходимо либо снизить подачу воды в колонку, либо увеличить расход пара. Для упрощения данного процесса рекомендуется оборудовать деаэратор системой автоматического регулирования,, которые самостоятельно анализируют состав воды и корректируют процессы.

Проектно-конструкторский отдел ПО Синергия имеет возможность разработать технические проекты и рабочую документацию КД и КМД для оборудования, по проектам заказчика, с учетом всех заданных параметров и специфики производства.

Параметры, которые необходимо учесть при выборе деаэратора ДА

Выбор комплектации атмосферного деаэратора напрямую зависит от специфики предприятия и заявленного заказчиком  проекта. Деаэратор в базовой комплектации оборудован патрубками под приварку. По запросу клиента он может быть поставлен и укомплектован фланцевыми патрубками, а также оснащен скобами для крепления теплоизоляции. Помимо этого,   колонку можно крепить к баку через фланцевые соединения.

По требованию заказчика есть возможность комплектовать деаэраторы колонками, отличающимися от заявленных в таблице. При таком условии необходимо подбирать для агрегата  бак большего, чем типовой, объема.

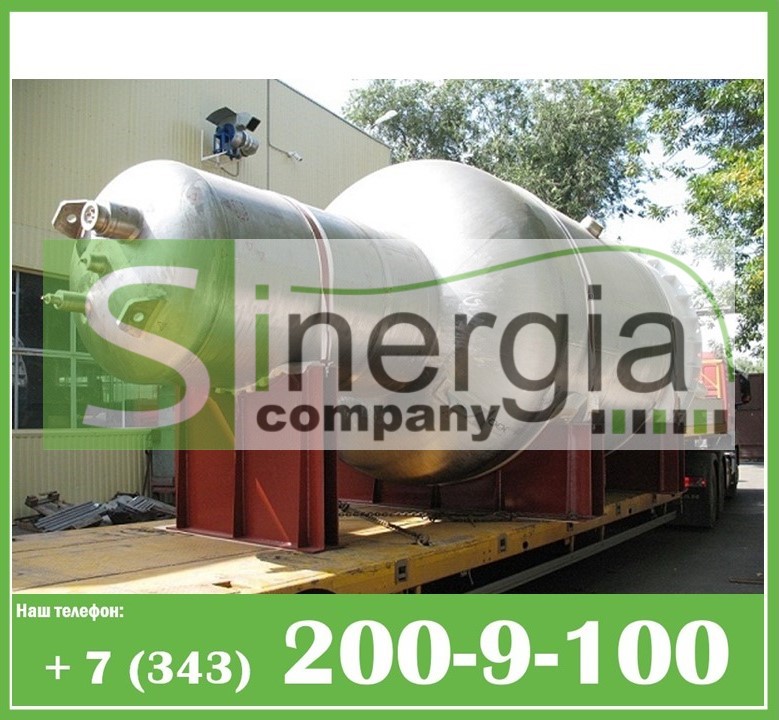

В связи с тем, что атмосферный деаэратор достаточно большое и громоздкое устройство, существуют особенности транспортировки этого изделия. Следует учитывать, что все элементы деаэратора ДА перевозятся отдельными сегментами и монтируются в единое целое непосредственно на объекте (площадке котельной или ТЭЦ).
Кроме того, деаэратор рассчитанный на большую производительность с баком, имеющим объем 50-70 м3 является негабаритным для перевозки, поэтому для такого оборудования требуется специальный транспорт и специальное разрешение на транспортировку. Деаэраторы при транспортировке не упаковываются.

Условные обозначения атмосферных деаэраторов для оформления заказа

Маркировка деаэраторов на примере деаэраторов ДА 25/8:
ДА — деаэратор атмосферного давления;

25 -производительность  деаэрационной колонки (м3/ч);

8 (цифра после знака «/») — емкость бака (м3).

Производство и продажа деаэраторов атмосферных в Екатеринбурге

В ООО «Синергия» вы найдете широкий ассортимент стальных изделий, в том числе, деаэраторы атмосферные ДА. Мы готовы предложить выгодные цены на высококачественное  оборудование от надежных поставщиков. Кроме того, компания располагает собственными производственными площадями и  автопарком, позволяющим организовать доставку до транспортной компании или до склада клиента. На все поставляемые или производимые  компанией «Синергия» изделия имеются чертежи и прочая рабочая документация. Постоянным заказчикам мы предлагаем особые условия платежа и систему партнерских скидок. Заказать и купить деаэраторы высокого качества, от надежных производителей можно оставив заявку сайт компании «Синергия», или позвонив по указанному в разделе «Контакты» телефону.
