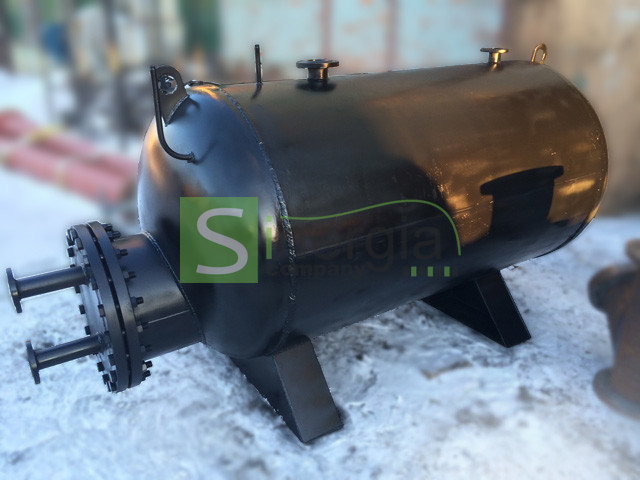

Подогреватель ВПЕ паровой емкостной

Паровой емкостный подогреватель ВПЕ горизонтального типа (аналог подогревателя СТД парового) предназначен для производства горячей воды на бытовые и промышленные нужды с периодическим ее разбором (например душевые). Водоподогреватель ВПЕ состоит из стального цилиндрического корпуса со сферическими или плоскими днищами, змеевика, подводящих и отводящих труб с фланцами. Внутри корпуса находится змеевик, куда попадает пар. Емкость подогревателя заполняется водой. Конденсируемый пар двигается по змеевику, передавая воде в емкости тепловую энергию. Снизу емкости подогревателя через патрубок поступает холодная вода, а нагретая вода вытесняется через патрубок, который находится в верхней части корпуса емкости. Холодная и теплая вода не смешиваются так как,  внизу остается поступающая холодная вода, а теплая стремится вверх. Такие  подогреватели ВПЕ применяют в качестве бака-аккумулятора.

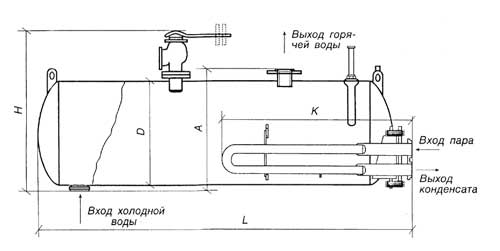

Схема емкостного подогревателя ВПЕ

Обозначение

СТД-3073 ВПЕ № 0,4 СТД-3074 ВПЕ № 0,64 СТД-3068 ВПЕ № 1,0 СТД-3069 ВПЕ № 1,6 СТД-3070 ВПЕ № 2,5 СТД-3071 ВПЕ № 4,0
Рабочий объем, м3

0,4

0,64 1,0 1,6 2,5 4,0
Теплоноситель пар Р=5 атм
Температура воды максимальная 75 оС
Общий вес, кг 235 280 401 547,0 670,0 956
L, мм3 1535 2175 2280 3380 3032 4432
H, мм 1250 1250 1491 1491 1771 1771
D, мм 712 712 916 916 1220 1220
A, мм 912 912 1130 1130 1430 1430
K, мм 1380 1975 1558 2386 2845 4270

Рекомендации по монтажу емкостного подогревателя

Паровой подогреватель ВПЕ емкостной должен быть закреплен с помощью анкерных болтов на специальную опору горизонтально. В процессе работы подогревателя происходит тепловое увеличение корпуса. Чтобы подвижная опора перемещалась легко, нужно предусмотреть на ней лист скольжения, с защищенными гайками. И только после закрепления подогревателя к опоре, его можно будет подсоединить к трубопроводу, подключить  доп.оборудование и запорную арматуру.  Для слива воды обязательно нужно подвести сливной трубопровод.

Для удобного обслуживания подогревателя в процессе эксплуатации, расстояние вокруг подогревателя должно быть достаточно для того, чтобы  беспрепятственного извлечь змеевик из корпуса. Рекомендуемое расстояние должно быть не менее длины корпуса ВПЕ.

В конструкции  предохранительного клапана предусмотрен штуцер для слива воды, к которому необходимо подвести трубопровод, на случай если этот клапан сработает. Для защиты клапана от различных загрязнений требуется  установка на него защитного кожуха.
