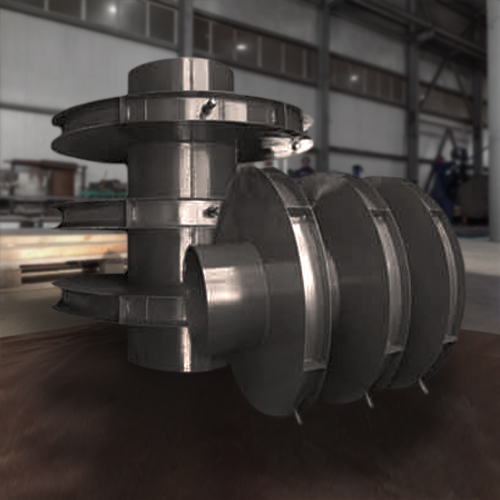

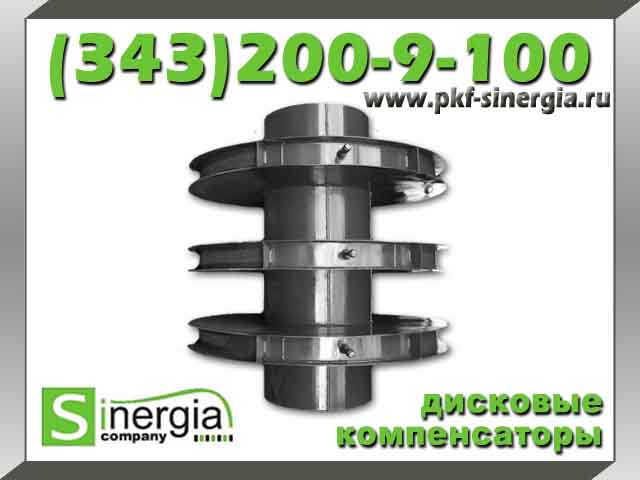

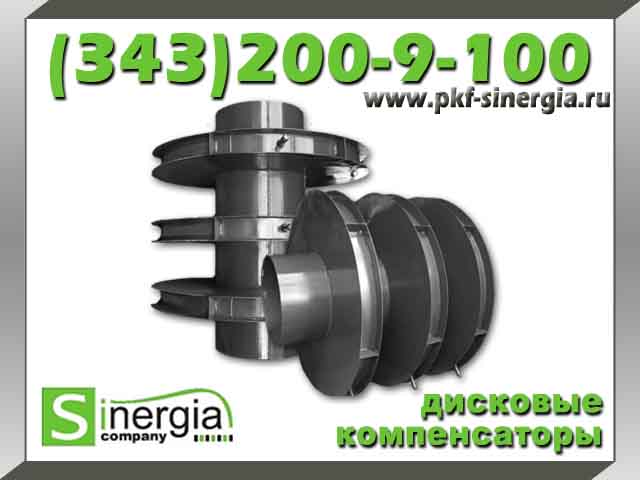

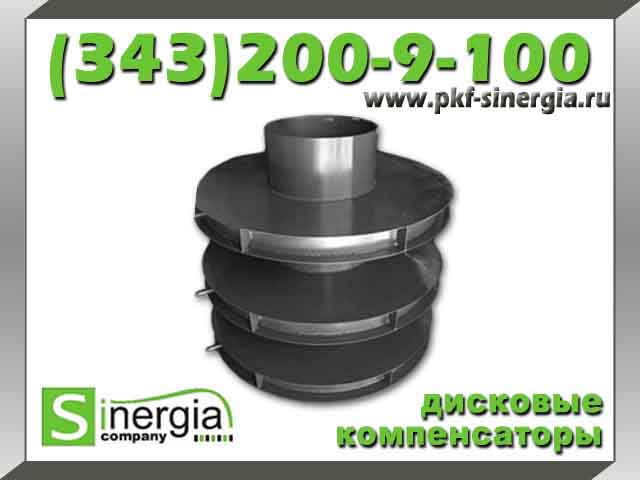

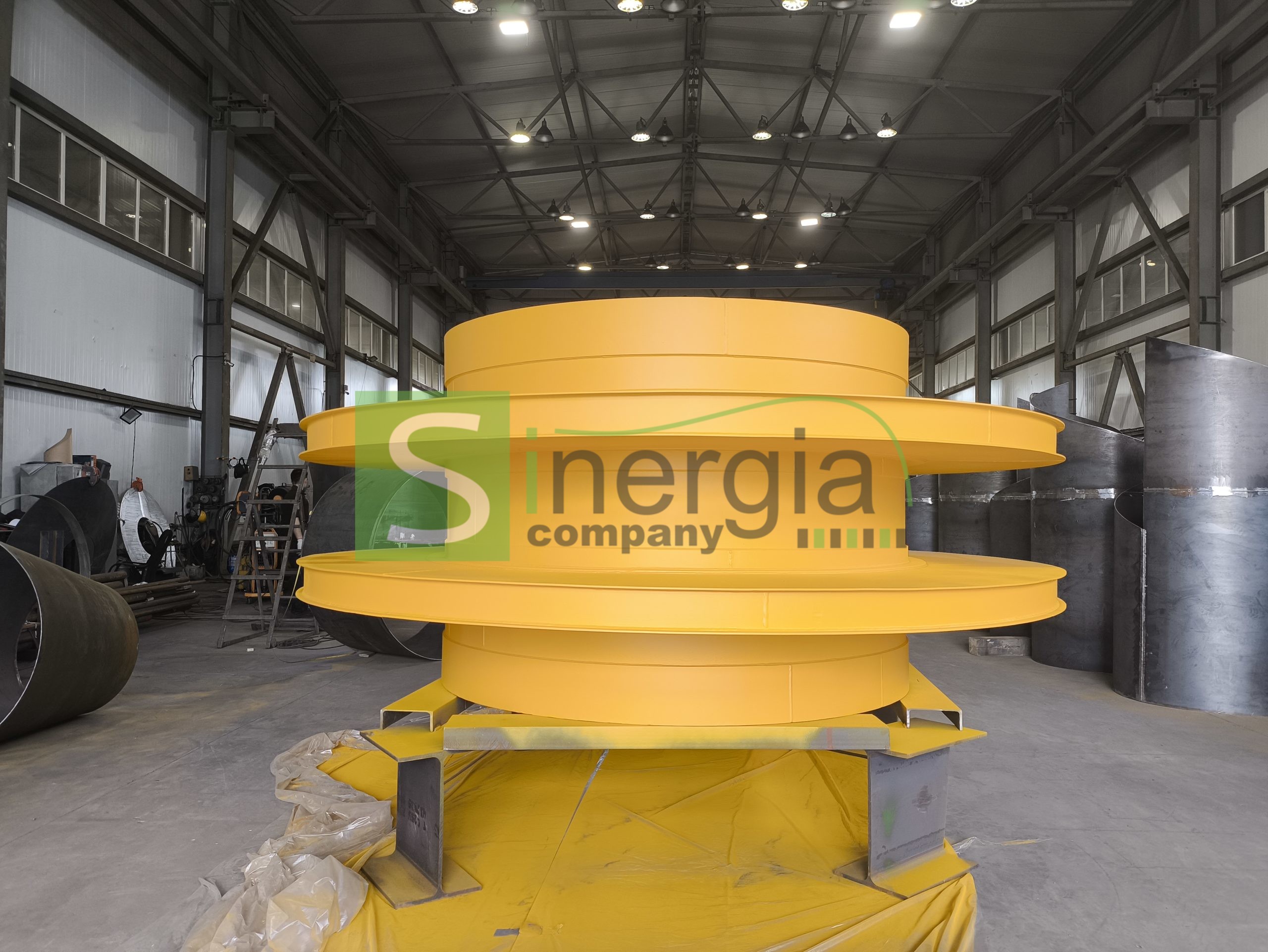

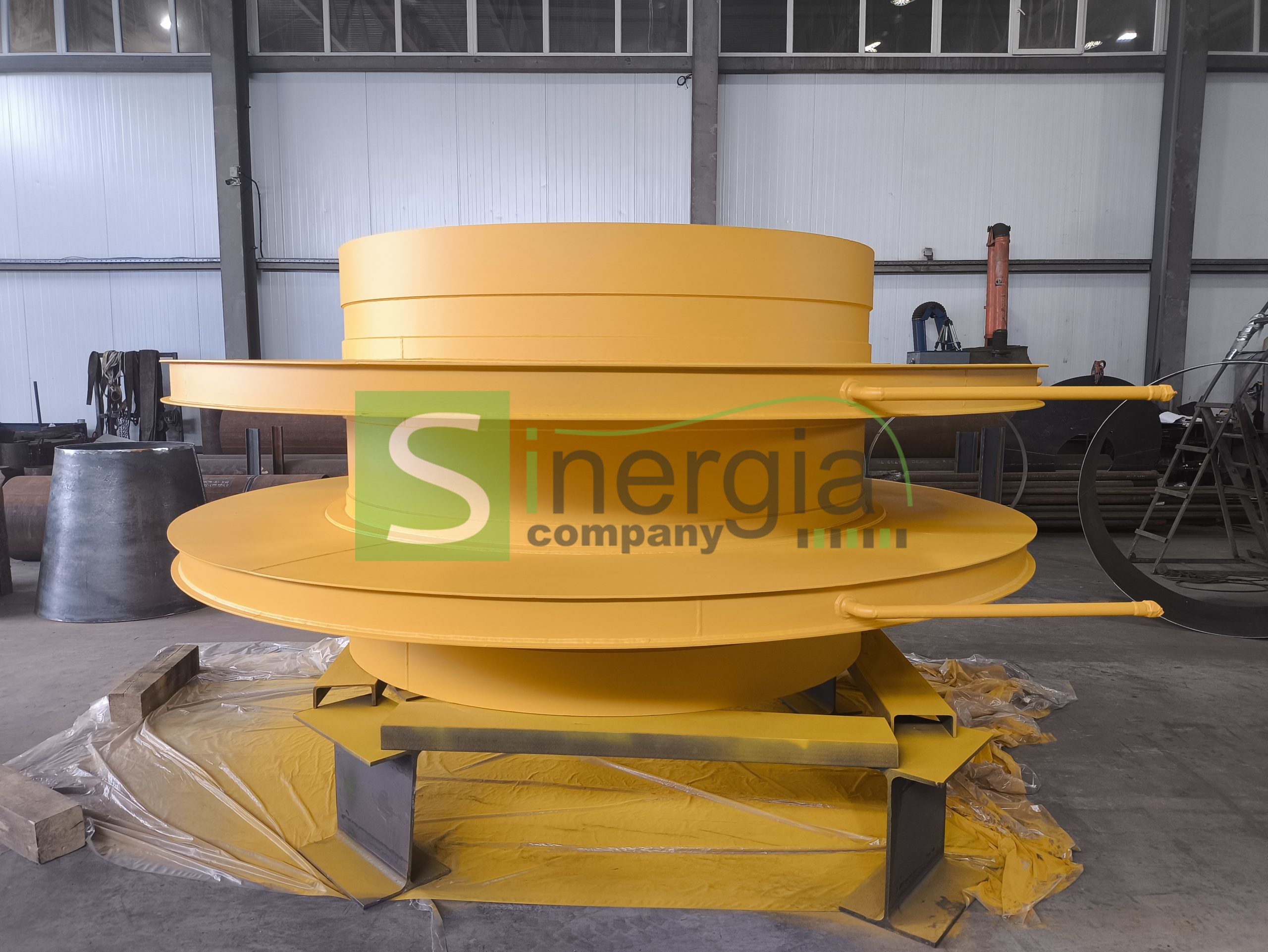

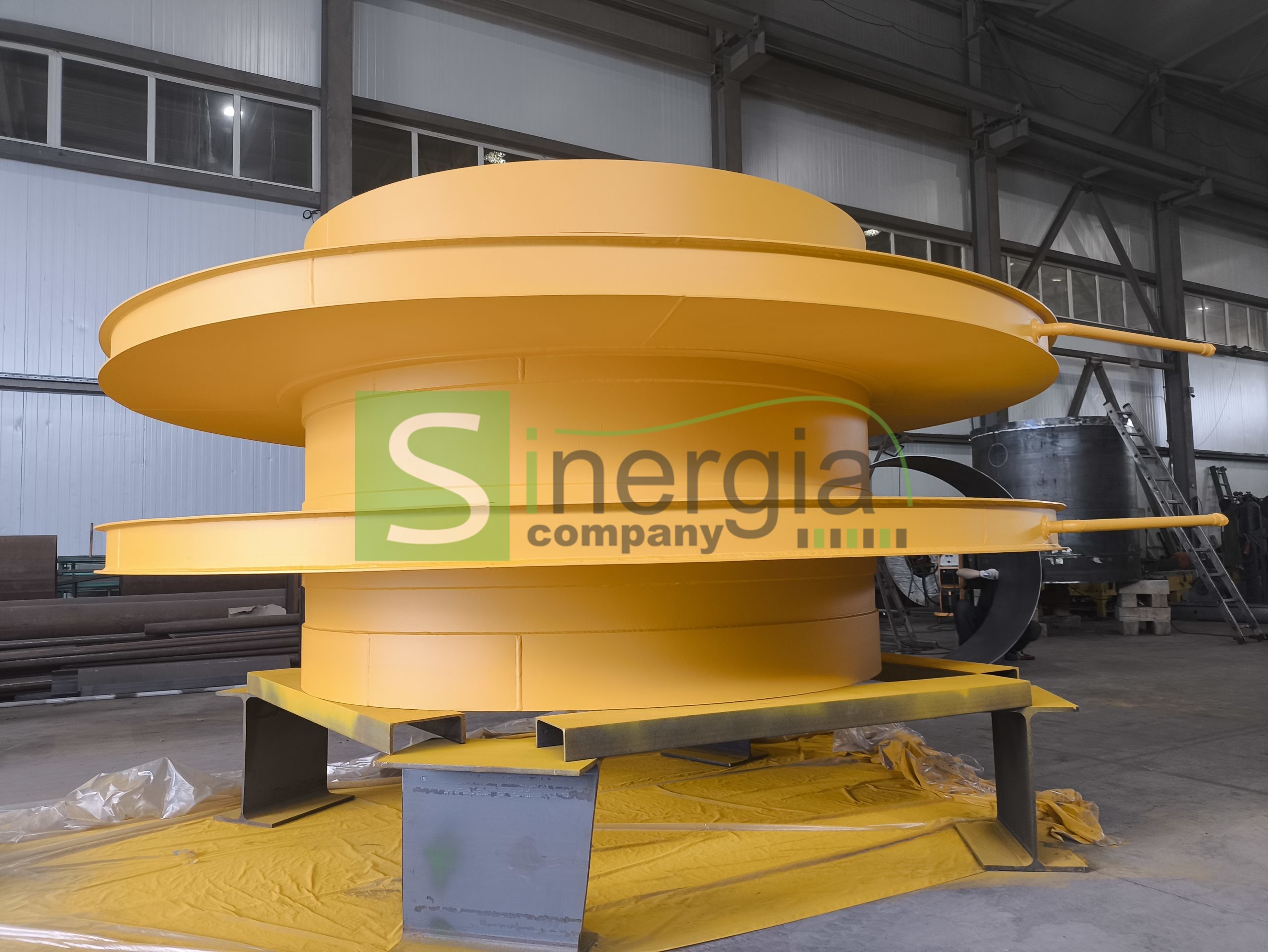

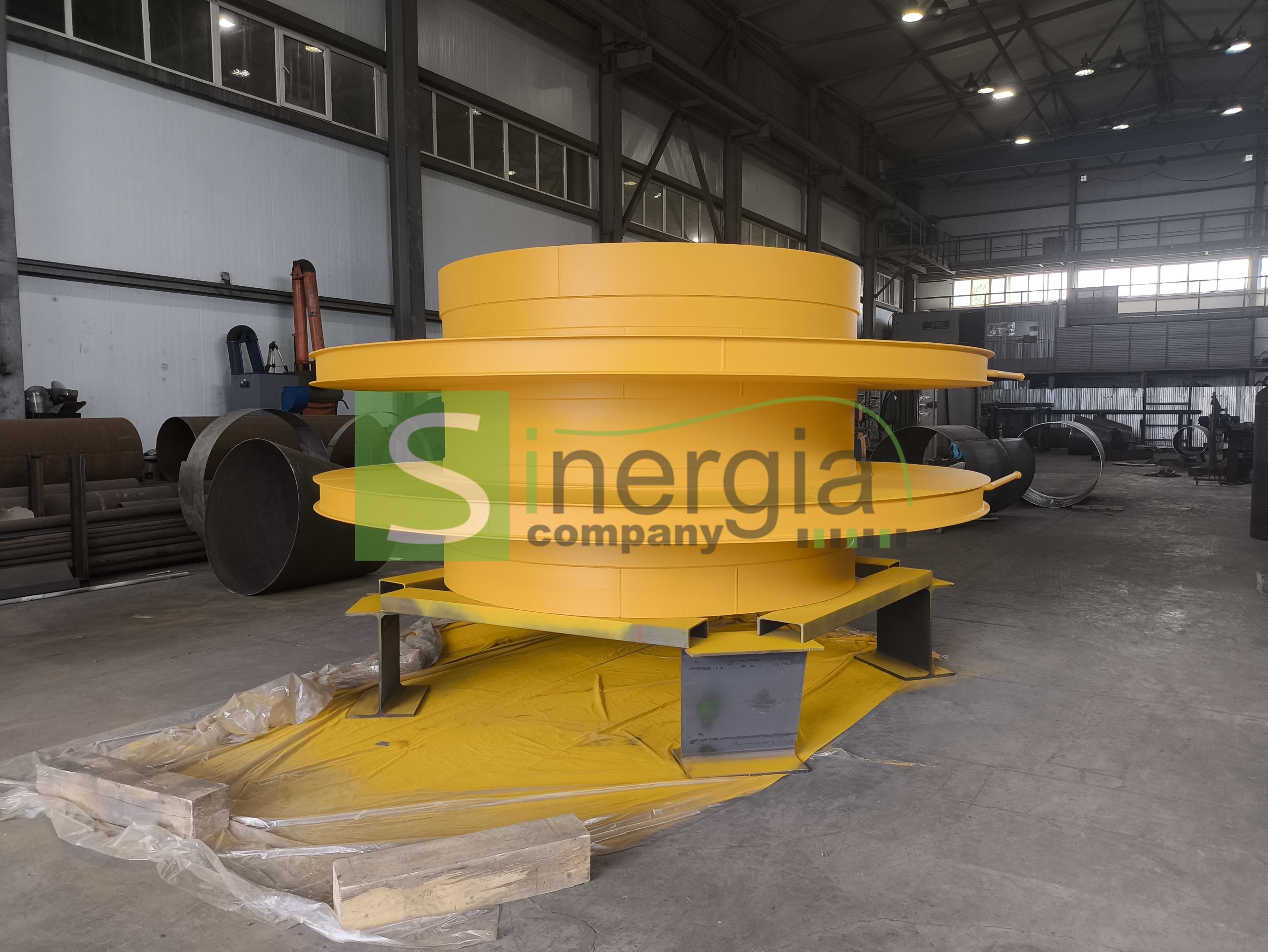

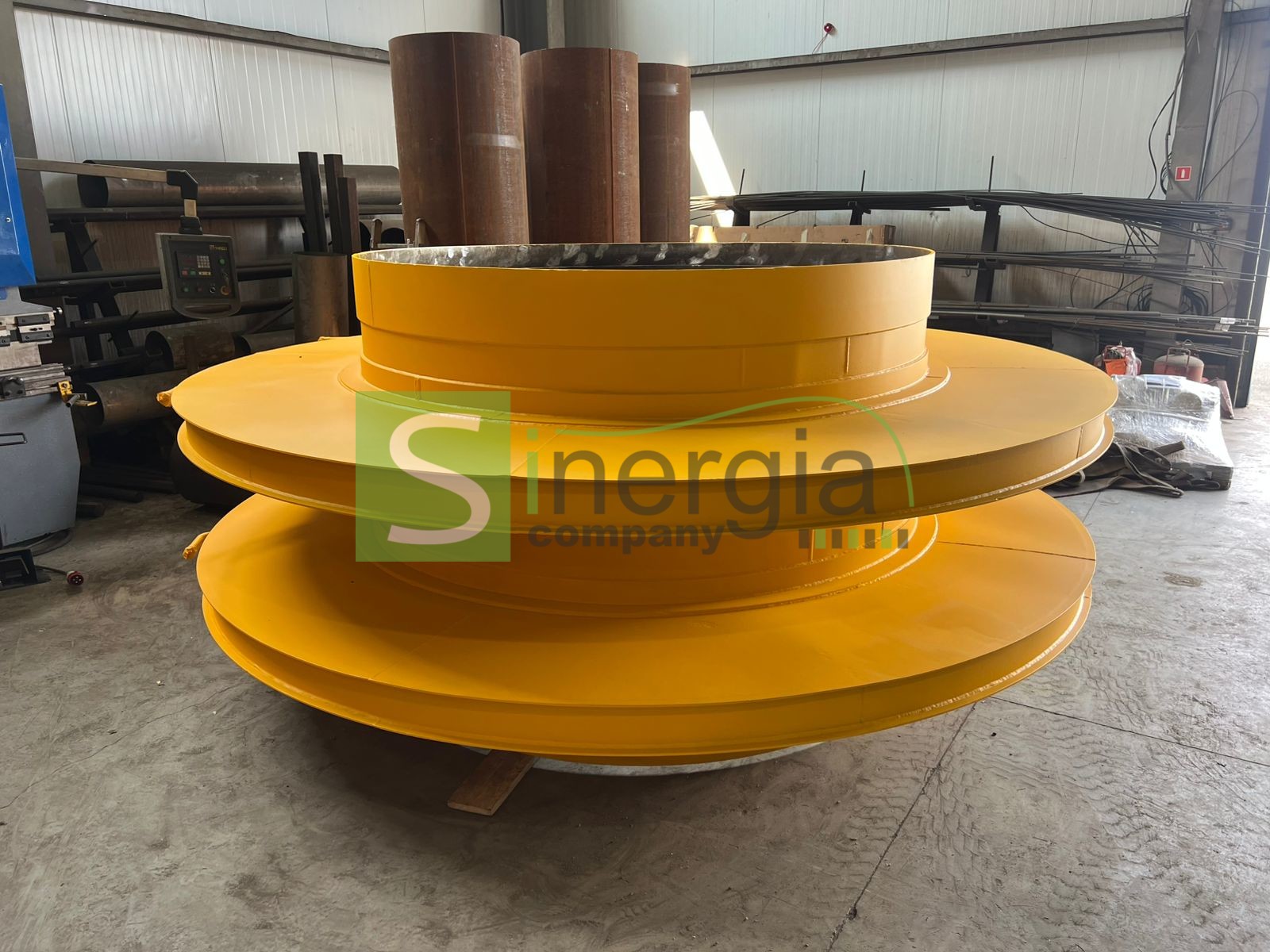

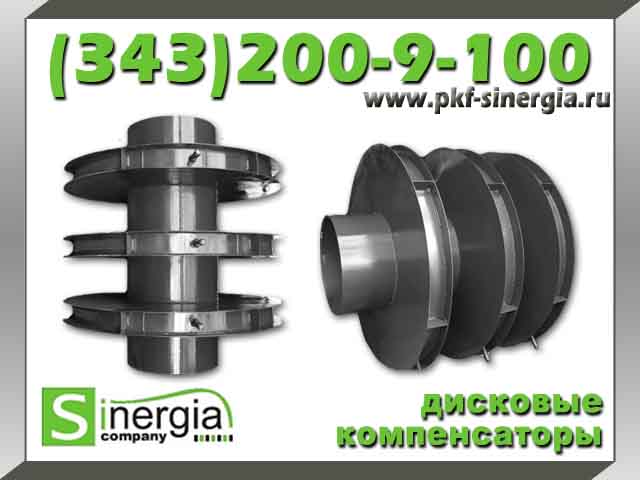

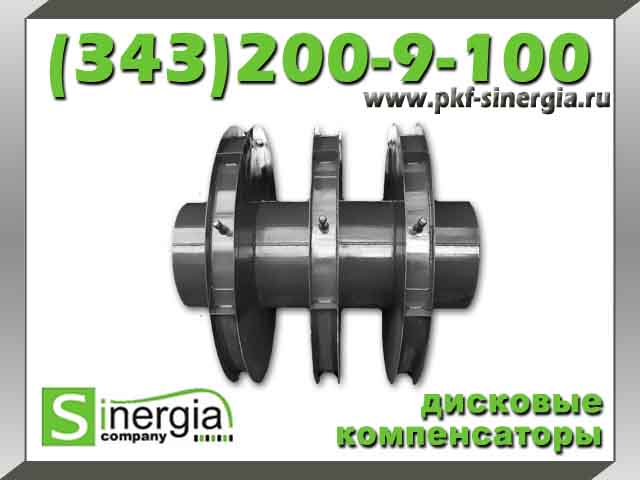

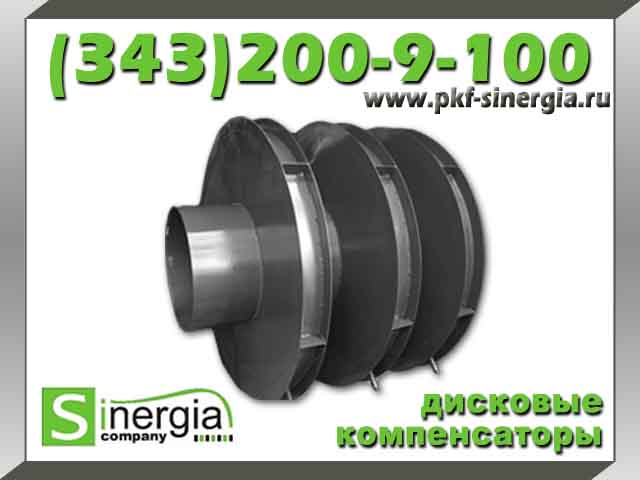

Дисковые компенсаторы

Дисковые компенсаторы предназначены для предохранения газопровода от напряжений при изменении температуры стенок и устанавливаются на газопроводах, работающих под давлением до 1 кг/см2.

Компенсирующее действие дискового компенсатора основано на упругости дисков, диаметр которых значительно больше диаметра газопровода. При удлинении газопровода эти диски сближаются, а при укорочении – расходятся. Компенсирующая способность таких компенсаторов невелика, кроме того, они достаточно громоздки и неудобны для установки в случае, если рядом идут несколько газопроводов. Преимуществом дисковых компенсаторов является их полная газонепроницаемость.

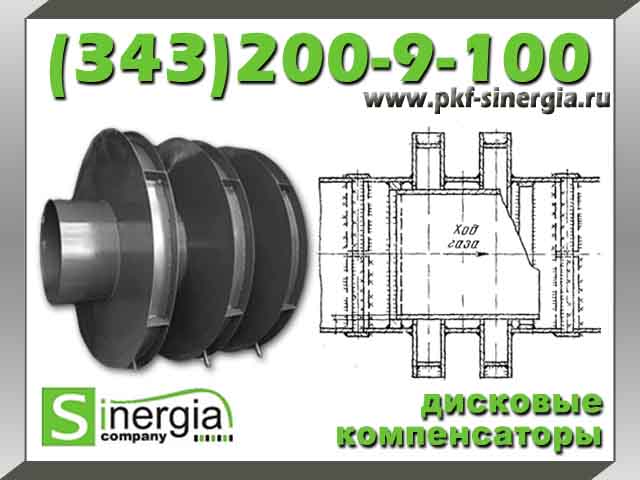

Конструкция дискового компенсатора

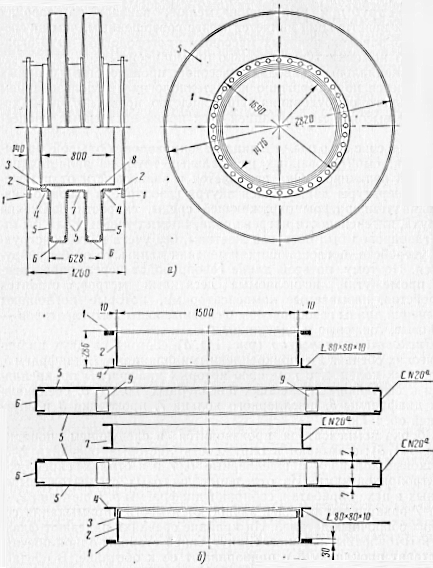

Чертеж дискового компенсатора, схема сборки дискового компенсатора

а-компенсатор, б-схема изготовления; 1-фланцы, 2, 8-обечайки, 3-прокладка, 4-уголковые кольца, 5-диафрагмы, 6, 7-швелерные кольца, 9-временные распорки

Дисковый компенсатор состоит из двух цилиндрических обечаек 2 с прикрепленными фланцами 1, диафрагм 5, уголковых колец 4, с помощью которых диафрагмы прикрепляются к обечайкам 2, внешних швеллерных колец 6, соединяющих диафрагмы 5, швеллерного кольца 7, прокладки 3 и внутренней обечайки 8.

Сборка дискового компенсатора

Сборка дискового компенсатора осуществляется следующим образом: листовые обечайки 2, 8, уголковые кольца 4 и швеллерные 6, 7 замыкаются в окружность и в стыках скрепляются электроприхватками. Из вырезанных в цехе обработки отдельных листовых сегментов, собираются диафрагмы 5. В деталях 2, 4, 5, 6, 7 завариваются стыки и зачищаются в местах примыкания соседних сборочных деталей. Заранее изготовленные фланцы надеваются на крайние обечайки. С внутренней стороны одной обечайки ставится прокладка 3 и приваривается к обечайке. Для облегчения последующей установки обечайки 8 в компенсаторе, в обечайке продольный стык заваривается на неполную длину, а с одного конца остаются недоваренными 300—400 мм. Каждая пара диафрагм 5 соединяется швеллерным кольцом 6. По контуру внутренней окружности ставятся 4—6 временных распорок 9 для сохранения параллельности плоскостей диафрагмы при последующей сборке.

Последующая сборка дискового компенсатора производится в вертикальном положении. На обечайку 2 с приваренной прокладкой 3, уложенную на полу цеха, укладывается секция из двух соединенных швеллером дисков, диск центрируется относительно уголкового кольца диафрагмы 5 и прижимается к кольцу 4 так, чтобы между плоскостью уголка и плоскостью диафрагмы не было зазоров, и детали скрепляются электроприхватками. Не изменяя положения собранного узла, на него опускается кольцо 7, диск плотно соединяется с кольцом и скрепляется прихватками. Вторая секцию дисков и крайняя обечайка устанавливается методом наращивания.

Далее собранный компенсатор полностью заваривается и с помощью керосина проверяется плотность швов. После устранения обнаруженных в швах дефектов компенсатор ставится вертикально в первоначальное положение. Заводится внутренняя обечайка 8, клиньями устанавливается равномерный кольцевой зазор между внутренней и наружной обечайками.

Технические характеристики дисковых компенсаторов конструкции института Днепрпроектстальконструкция

Наименование Dн, мм Компенсирующая способность одной волны, см Усилие сжатия одной волны, кН
При толщине стенки, мм
4 5 6 4 5 6
Дисковый компенсатор 600 630 4,1 3,2 2,7 1,73 3,38 5,85
Дисковый компенсатор 700 720 4 3,2 2,6 1,88 3,58 6,36
Дисковый компенсатор 800 820 3,9 3,1 2,6 2,03 3,96 6,85
Дисковый компенсатор 900 920 3,8 3,1 2,6 2,18 4,26 7,37
Дисковый компенсатор 1000 1020 3,8 3 2,5 2,33 4,55 7,87
Дисковый компенсатор 1100 1120 5,5 4,5 3,7 2,48 4,85 8,38
Дисковый компенсатор 1200 1220 5,5 4,4 3,7 2,62 5,13 8,86
Дисковый компенсатор 1300 1320 5,5 4,4 3,7 2,79 5,44 9,62
Дисковый компенсатор 1400 1420 5,4 4,3 3,6 2,95 5,75 9,94
Дисковый компенсатор 1500 1520 5,4 4,3 3,6 3,09 6,03 10,42
Дисковый компенсатор 1600 1620 5,3 4,2 3,5 3,24 6,33 10,94
Дисковый компенсатор 1700 1720 5,3 4,2 3,5 3,4 6,63 11,46
Дисковый компенсатор 1800 1820 5,2 4,1 3,5 3,56 6,96 12,03
Дисковый компенсатор 2000 2020 5,2 4,1 3,5 3,84 7,51 12,97
Дисковый компенсатор 2200 2220 5,1 4,1 3,4 4,18 8,17 14,11
Дисковый компенсатор 2400 2420 5 4 3,4 4,46 8,72 15,07
Дисковый компенсатор 2500 2520 5 4 3,4 4,6 8,98 15,51
Дисковый компенсатор 2600 2620 5 4 3,4 4,75 9,27 16,02
Дисковый компенсатор 2800 2820 4,9 3,9 3,3 5,17 10,09 17,43
Дисковый компенсатор 3000 3020 4,9 3,9 3,3 5,32 10,39 17,96
Дисковый компенсатор 3200 3220 4,9 3,9 3,3 5,65 11,04 19,07
Дисковый компенсатор 3500 3520 4,9 3,9 3,3 6,06 11,84 20,46



Наименование Усиление давления на диск волны, кН Давление на заглушку,кН
Дисковый компенсатор 600 14,65 6,2
Дисковый компенсатор 700 16,21 8,1
Дисковый компенсатор 800 17,84 10,5
Дисковый компенсатор 900 19,33 13,2
Дисковый компенсатор 1000 20,94 16
Дисковый компенсатор 1100 24,48 19,55
Дисковый компенсатор 1200 24,13 23,22
Дисковый компенсатор 1300 25,69 17
Дисковый компенсатор 1400 27,24 31,5
Дисковый компенсатор 1500 28,8 35,2
Дисковый компенсатор 1600 30,41 41
Дисковый компенсатор 1700 31,85 46,3
Дисковый компенсатор 1800 33,50 51,9
Дисковый компенсатор 2000 36,56 63,6
Дисковый компенсатор 2200 39,69 77
Дисковый компенсатор 2400 42,85 91,5
Дисковый компенсатор 2500 44,5 99
Дисковый компенсатор 2600 46,1 107
Дисковый компенсатор 2800 49,08 124
Дисковый компенсатор 3000 52,38 142,5
Дисковый компенсатор 3200 55,5 161
Дисковый компенсатор 3500 60,03 194,3

Технические характеристики дисковых компенсаторов конструкции Челябинского института Гипромез

Наименование

Dн, мм D1,мм D2,мм D,мм D4,мм Усилия сжатия одной волны на 1 см, кН
Дисковый компенсатор 700 720 1744 1720 702 692 6,0
Дисковый компенсатор 800 820 1844 1820 802 792 6,5
Дисковый компенсатор 900 920 1944 1920 902 892 7,5
Дисковый компенсатор 1000 1020 2044 2020 1002 992 8,0
Дисковый компенсатор 1100 1120 2144 2120 1102 1092 8,5
Дисковый компенсатор 1200 1220 2244 2220 1202 1192 9,0
Дисковый компенсатор 1300 1320 2344 2320 1302 1292 10,0
Дисковый компенсатор 1400 1420 2444 2420 1390 1376 10,0
Дисковый компенсатор 1500 1520 2544 2520 1490 1476 10,5
Дисковый компенсатор 1600 1620 2644 2620 1590 1476 11,0
Дисковый компенсатор 1800 1820 2844 2820 1790 1776 12,0
Дисковый компенсатор 2000 2020 3044 3020 1990 1976 13,0
Дисковый компенсатор 2200 2220 3244 3220 2190 2176 14,5
Дисковый компенсатор 2400 2420 3444 3420 2390 2376 15,0
Дисковый компенсатор 2500 2520 3544 3520 2490 2476 15,5
Дисковый компенсатор 2600 2620 3644 3620 2590 2576 16,0
Дисковый компенсатор 2800 2820 3844 3820 2790 2776 17,5
Дисковый компенсатор 3000 3020 4044 4020 2990 2976 18,0
Дисковый компенсатор 3200 3220 4244 4220 3190 3176 19,0
Дисковый компенсатор 3500 3520 4544 4520 3490 3476 20,5

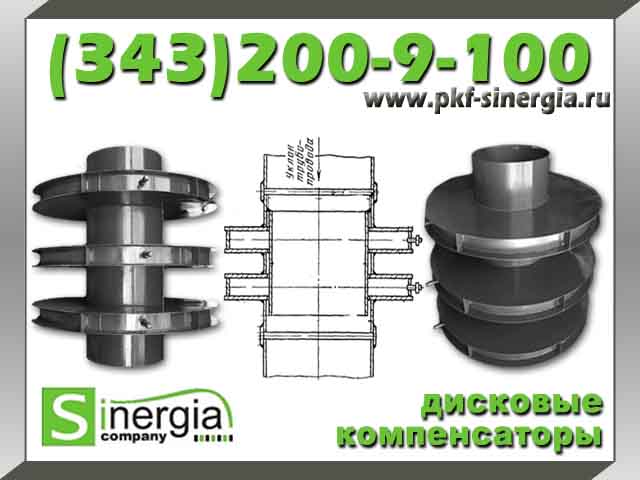

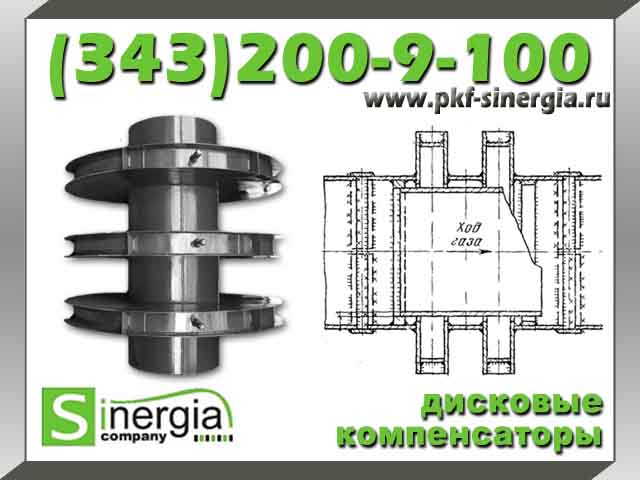

Чертежи дисковых компенсаторов

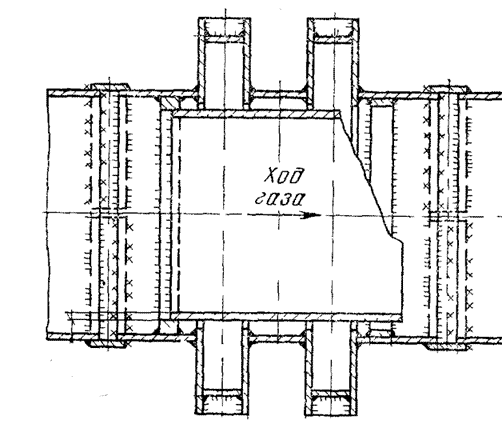

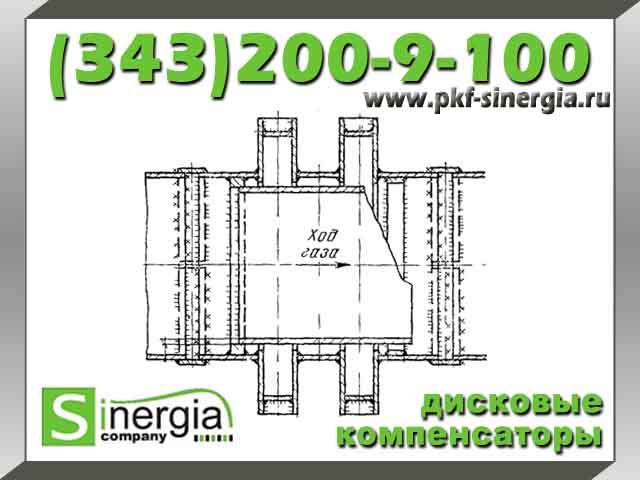

дисковый компенсатор конструкции института Днепрпроектстальконструкция

Дисковый компенсатор конструкции института Днепрпроектстальконструкция

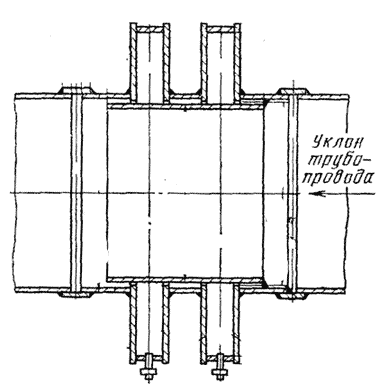

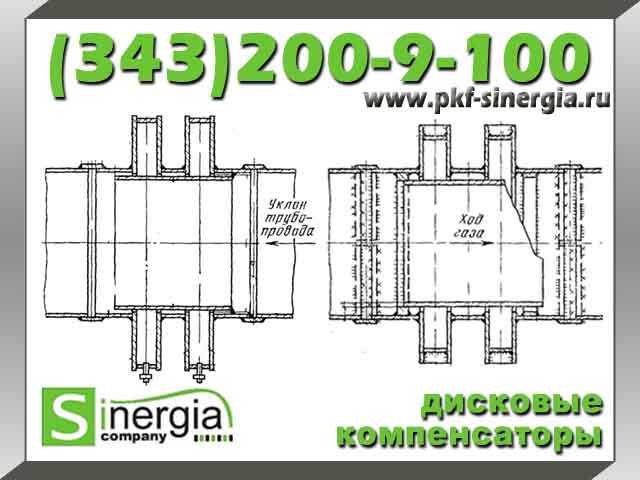

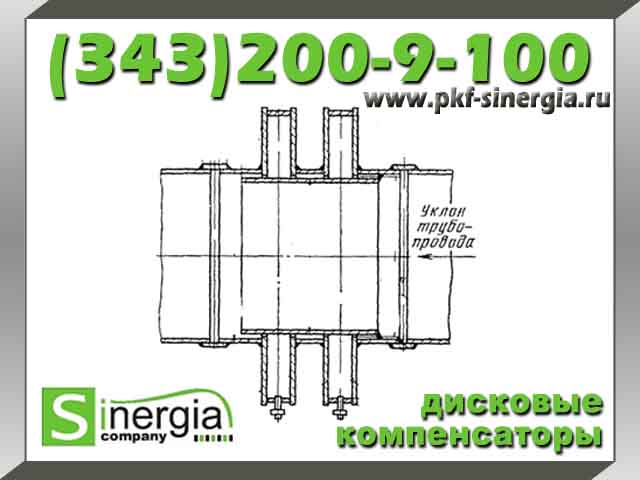

Дисковый компенсатор конструкции института Гипромез

Дисковый компенсатор конструкции института Гипромез

 Расчет дискового компенсатора.

Основными параметрами, характеризующими компенсатор дисковый, являются:

  • величина компенсирующей способности,
  • усилие распора от температурных деформаций,
  • усилие распора от внутреннего давления газовой среды.

Расчетное значение суммарного отпора компенсатора складывается из температурного отпора и распора от внутреннего давления газовой среды.

Под максимальной компенсирующей способностью дискового компенсатора понимается двухстороннее изменение его длины, допустимое по условиям прочности компенсатора (под действием сжимающих или растягивающих сил), по сравнению с его длиной в ненапряженном состоянии.

Компенсирующая способность одной волны дискового компенсатора рассчитывается исходя из соотношения расчетного сопротивления материала, модуля упругости, диаметра трубопровода, диаметра компенсатора и толщины стенки компенсатора. Компенсирующая способность многоволнового компенсатора определяется как сумма компенсирующих способностей всех волн.
