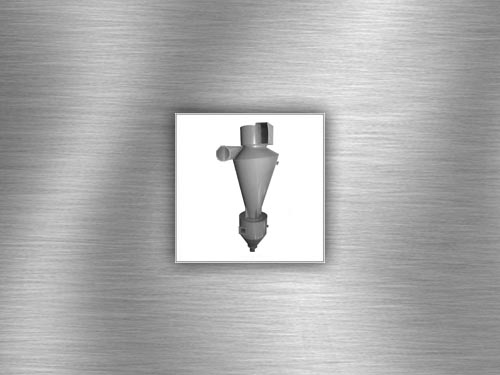

Циклоны СИОТ-М и Циклон СИОТ-М1 (модернизированные) серии 5.907-1

Циклоны СИОТ-М и СИОТ-М1 предназначены для грубой и средней очистки газов от сухой неслипающейся и необразивной пыли.

Циклоны используются для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т.д.), а также аспирационного воздуха в различных отраслях промышленности (черной, цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике т.д.).

Применение циклонов СИОТ-М, СИОТ-М1 в условиях взрывоопасных сред недопустимо. Рекомендуется применять циклоны СИОТ при начальной запыленности до 300 г/м3. По результатам исследовании, а также производственной проверки АО ВНИИОТ ВЦСПС (г. Екатеринбург) были разработаны рекомендации по повышению эффективности и производительности, а также предложены конструкции двух модификаций циклонов СИОТ:

— повышенной эффективности – СИОТ-М;

— повышенной эффективности и производительности – СИОТ-М1;

В отличие от циклонов СИОТ старой серии в настоящую серию 5.907-1 включены добавочно еще три номера большего диаметра (№8…№10), так как улучшение структуры потока в модернизированных циклонах позволяет получить в процессе эксплуатации достаточно высокую эффективность очистки в аппаратах больших размеров.

В конструкцию циклонов и бункеров внесен ряд изменений, упрощающих изготовление и улучшающих эксплуатацию аппаратов: — упрощена конструкция раскручивателя(вместо раскручивателя с винтовой крышкой он выполнен в виде улитки); — исключен вариант раскручивателя в виде плоского щита, так как коэффициент местного сопротивления циклона с таким раскручивателем выше, чем с раскручивателем – улиткой; — высота корпуса циклона уменьшена на 25…30%, а диаметр пылевыпускного отверстия увеличен; — увеличена толщина стенок корпуса с 2 мм до 3 мм;

В циклонах СИОТ-М между корпусом и бункером устанавливается глухая цилиндрическая вставка в результате искусственно снижается интенсивность вихря в нижней части корпуса и в бункере и, как следствие, уменьшается вторичный унос пыли. По сравнению с конструкцией СИОТ общий унос пыли уменьшается в 2- 2,5 раза.

В циклонах СИОТ-М1 между корпусом и бункером устанавливается вставка-закручиватель (как в пылеуловителях ВЗП). Основной запыленный поток входит в верхнюю часть циклона, а дополнительный поток подается в нижнюю часть циклона. Оптимальная скорость очищаемого воздушного потока на входе в завихритель для всех циклонов СИОТ равна 15 м/сек. Температура воздушного потока не должна превышать 4000С .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СИОТ-М

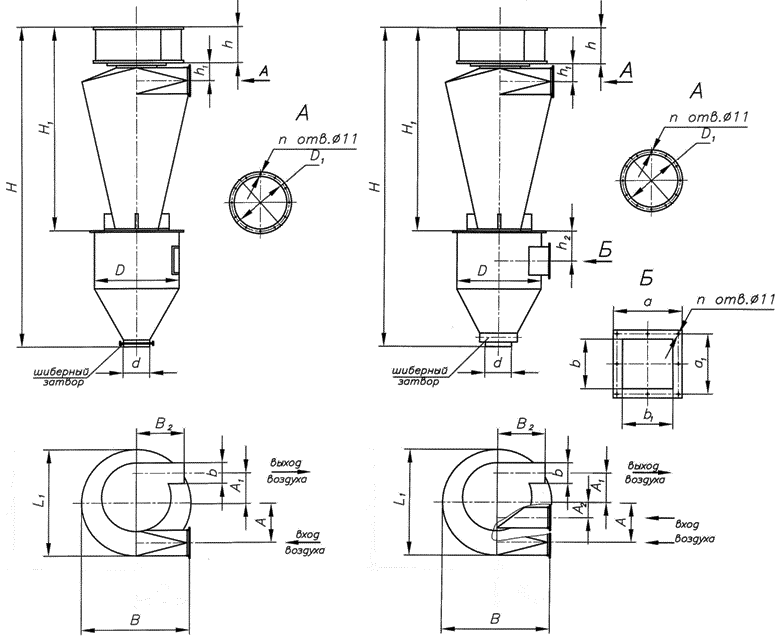

Наименование Производительность по воздуху м3 D, мм Н, мм D1,мм d,мм b, b1,мм Масса, кг
Циклон СИОТ-М №1 1500 703 2075 170 170 138
Циклон СИОТ-М №2 3000 1015 2895 245 220 248
Циклон СИОТ-М №3 4500 1242 3479 300 270 357
Циклон СИОТ-М №4 6000 1428 3950 345 300 450
Циклон СИОТ-М №5 7500 1593 4302 385 360 556
Циклон СИОТ-М №6 8500 1698 4576 410 380 675
Циклон СИОТ-М №7 10000 1943 4906 415 410 760
Циклон СИОТ-М №8 12500 1015 5423 495 450 945
Циклон СИОТ-М №9 15000 1242 5944 545 490 1125
Циклон СИОТ-М №10 17500 1428 6334 585 530 1285

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНОВ СИОТ-М1

Наименование Производительность по воздуху м3 D, мм Н, мм D1,мм d,мм b, b1,мм Масса, кг
Циклон СИОТ-М1 №1 2250 703 2075 170 170 136 143
Циклон СИОТ-М1 №2 4500 1015 2895 245 220 195 257
Циклон СИОТ-М1 №3 6750 1242 3479 300 270 240 370
Циклон СИОТ-М1 №4 9000 1428 3950 345 300 275 468
Циклон СИОТ-М1 №5 11250 1593 4302 385 360 307 578
Циклон СИОТ-М1 №6 12750 1698 4576 410 380 328 690
Циклон СИОТ-М1 №7 15000 1943 4906 415 410 355 780
Циклон СИОТ-М1 №8 18750 1015 5423 495 450 395 962
Циклон СИОТ-М1 №9 22500 1242 5944 545 490 435 1145
Циклон СИОТ-М1 №10 26500 1428 6334 585 530 470 1310
