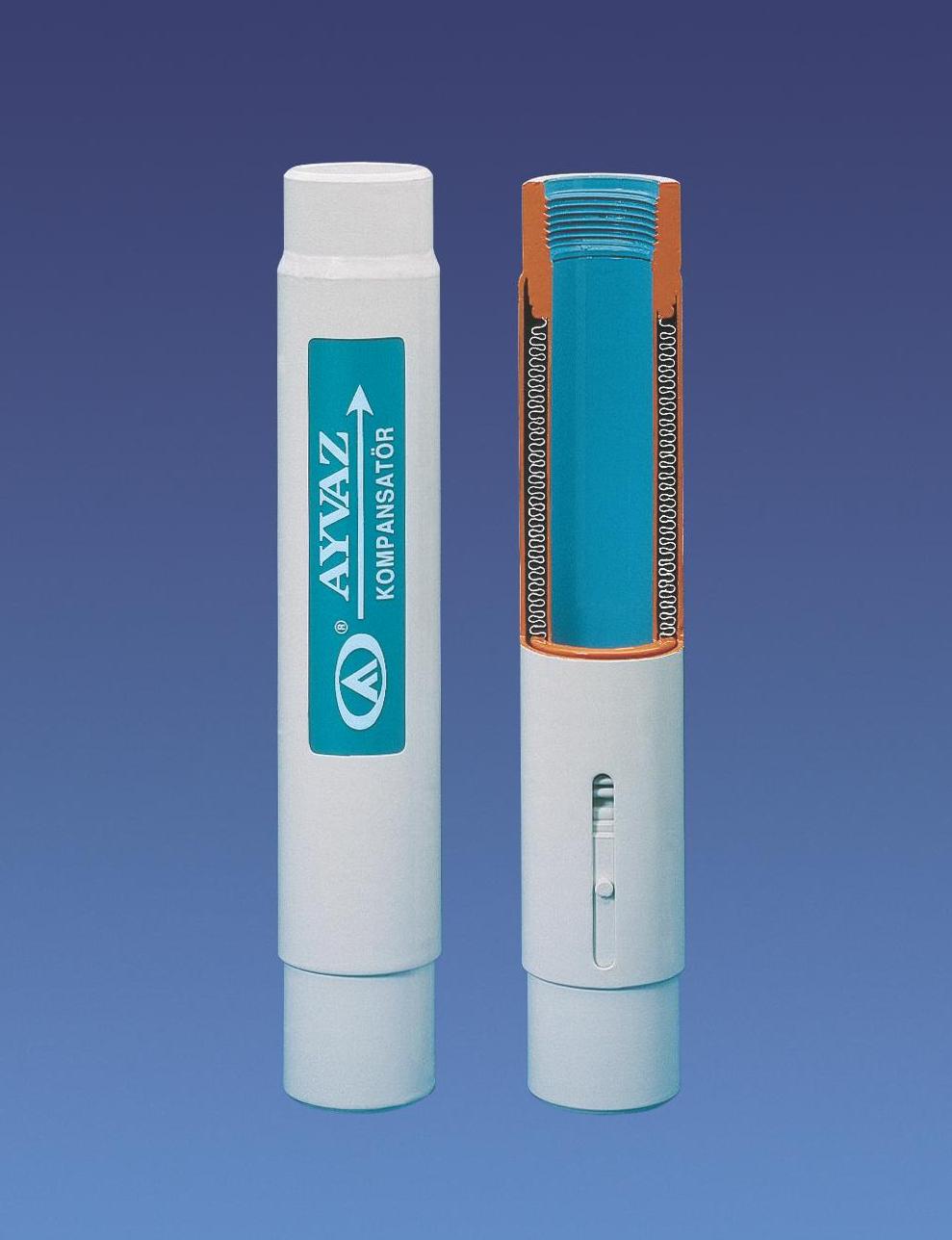

Патрубковый компенсатор AYVAZ PN16

Компенсаторы патрубковые применяются в трубопроводах многоэтажных зданий, транспортирующих горячие и холодные среды, для компенсации различных температурных деформаций и поглощения шумов.

В трубопроводах каждого этажа с температурой 90°С/70°С происходят Змм смещения. Смещения в 7 этажном здании (21м) амортизируются воздухоотводами и трубопроводными изгибами. На опорных столбах зданий выше 7 этажей рекомендуется ставить патрубковые компенсаторы АУУА1, которые устанавливаются на расстояниях не больше 30м, т.е. один на 10 этажей. В таблице справа приведены приблизительные смещения трубопровода в мм, при температурах 0°С и 100°С. Например: Трубопровод горячей воды с температурой 90°С и длиной 40м. удлиняется на 40,4мм. Для амортизации этого смещения рекомендуется использовать 50мм патрубковый компенсатор АУУА2.

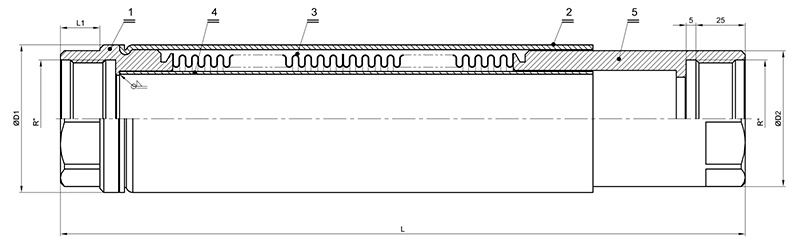

схема компенсатора AYVAZ

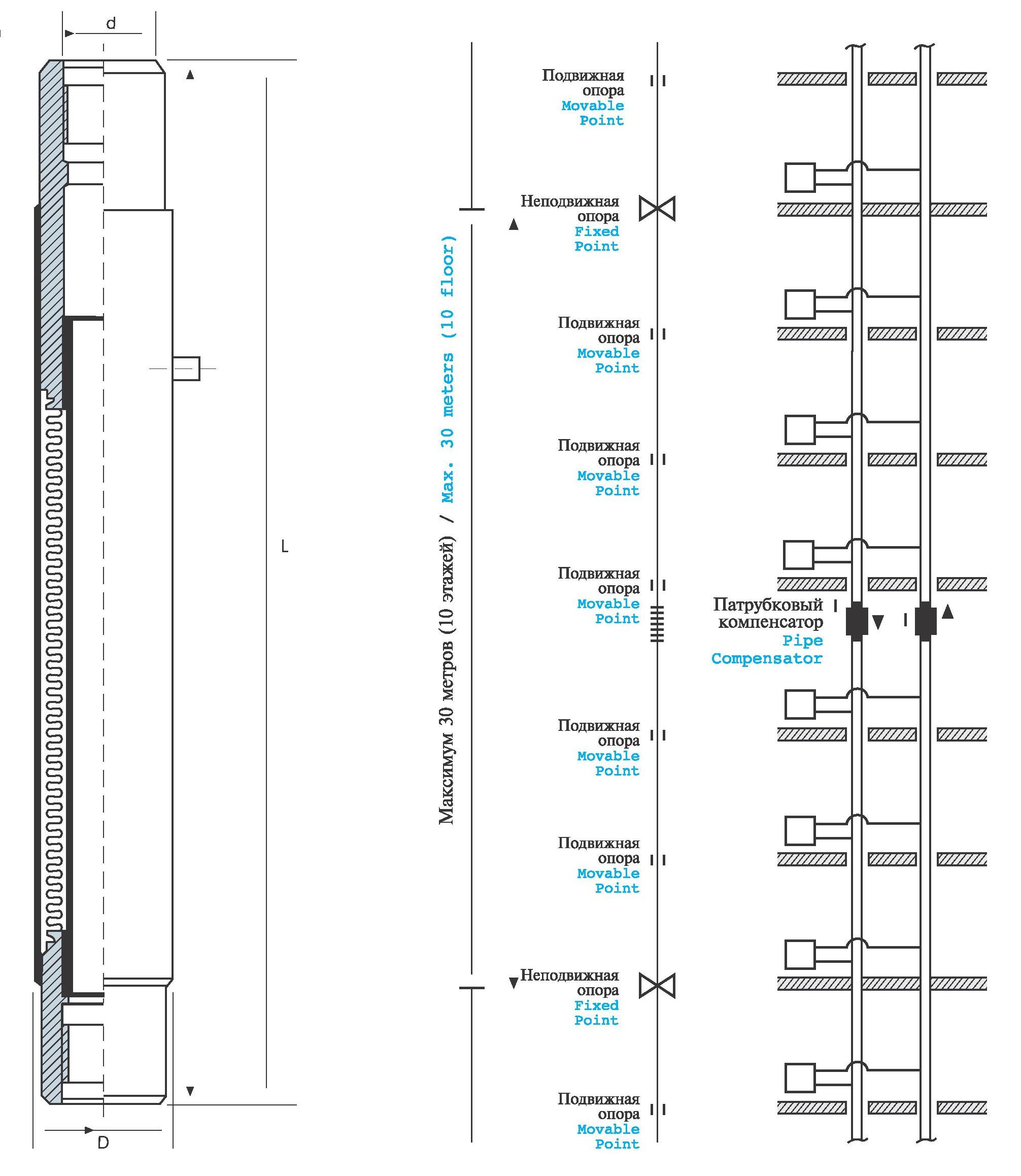

Патрубковый компенсатор AYVAS устанавливается на этаж приходящийся между двумя неподвижными опорами. Трубопровод и компенсатор должны устанавливаться прямолинейно. Максимальное расстояние между двумя неподвижными опорами составляет 30м.

На сегодняшний день компенсаторы AYVAS широко применяются в системах отопления и ГВС многоэтажных высотных зданий и позволяют предотвратить искривление и разрывы труб и соединительных элементов.

ТАБЛИЦА ТЕПЛОВОГО СМЕЩЕНИЯ

Длина трубы (m) 60°С 70°С 80°С 90°С 100°С
20 13.2 тт 15.6 тт 17.8 тт 20.2 тт 22.6 тт
25 16.5 тт 19.5 тт 22.3 тт 25.3 тт 28.3 тт
30 19.8 тт 23.4 тт 26.7 тт 30.3 тт 33.9 тт
35 23.1 тт 27.3 тт 31.2 тт 35.4 тт 39.6 тт
40 26.4 тт 31.2 тт 35.6 тт 40.4 тт 45.2 тт
45 29.7 тт 35.1 тт 40.1 тт 45.5 тт 50.9 тт
50 33.0 тт 39.0 тт 44.5 тт 50.5 тт 56.5 тт
55 36.3 тт 42.9 тт 49.0 тт 55.6 тт 62.2 тт
60 39.6 тт 46.8 тт 53.4 тт 60.6 тт 67.8 тт
65 42.9 тт 50.7 тт 57.9 тт 65.7 тт 73.5 тт
70 46.2 тт 54.6 тт 62.3 тт 70.7 тт 79.1 тт
75 49.5 тт 58.5 тт 66.8 тт 75.8 тт 84.8 тт
80 52.8 тт 62.4 тт 71.2 тт 80.8 тт 90.4 тт
85 56.1 тт 66.3 тт 75.7 тт 85.9 тт 96.1 тт
90 59.4 тт 70.2 тт 80.1 тт 90.9 тт 101.7 тт
95 62.7 тт 74.1 тт 84.6 тт 96.0 тт 107.4 тт
100 66.0 тт 78.0 тт 89.0 тт 101.0 тт 113.0 тт

*расширение в стальных трубопроводах в зависимости от температуры носителя

ТРУБНЫЕ КОМПЕНСАТОРЫ PN 16

Внешний диаметр трубы ½" ¾" 1" 11/4" 11/2" 2"
Внешний диаметр компенсатора 38 38 48 60.3 75 75
Длина компенсатора 240 240 265 300 300 300

Преимущества компенсатора AYVAZ:

  • Предотвращает смещения и деформации образующиеся в трубопроводе на опорных стойках высотных зданий.
  • Экономия энергии за счет поглощения давления.
  • Экономия рабочей силы и времени за счет простоты монтажа.
  • Изящный дизайн практично сочетается в комнатах, бюро, гостином, а также в открытых для взора трубопроводах.
