Скоростные промыватели СИОТ

Скоростные промыватели СИОТ (серия 5.904-61) рекомендуется применять для очистки запыленного воздуха в вытяжных вентустановках от различных видов смачиваемой пыли, за исключением цементирующейся и волокнистой, а также конденсационных аэрозолей. Применяются промыватели для очистки воздуха с начальной концентрацией пыли до 5000 мг/м3. Промыватель СИОТ— прямоточный мокрый пылеуловитель, в котором улавливание пыли происходит путем осаждения ее на смоченные стенки корпуса под действием центробежных сил, а также промывки воздуха распыляемой водой. Вода, стекающая со стенок, поступает на винтовое коническое днище. Между образующими этого днища через входное сечение в промыватель подается воздух, под действием которого вода, поступающая на днище, увлекается потоком воздуха к верхней образующей (в направлении его вращения), срывается с нее и попадает на входящую в промыватель струю воздуха, распыляется и увлекается в среднюю часть промывателя. Благодаря этим эффектам (центробежной сепарации и промывки воздуха распыляемой водой) промыватели СИОТ более эффективны, чем пленочные циклоны, особенно но при очистке от мелких фракций пыли. В сливной патрубок поступает лишь тяжелая загрязненная часть вращающейся по дну пульпы, а остальная часть воды продолжает циркулировать и многократно использоваться в аппарате.

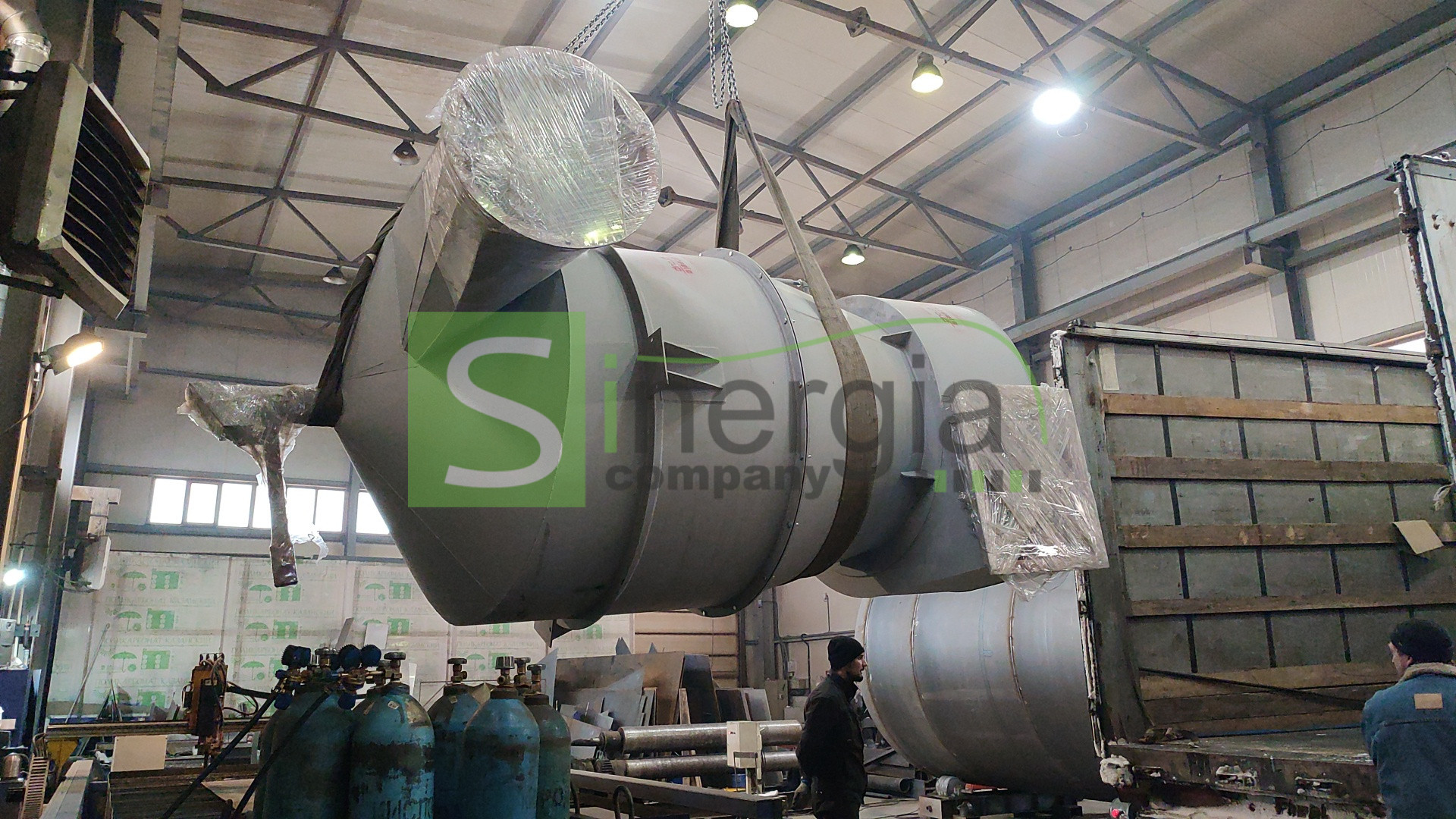

Циклон СИОТ (промыватель)

Основные узлы: цилиндрический и конический корпуса, раскручиватель и водоподающая система. Днище выполнено в виде винтовой конической поверхности с вершиной на оси промывателя. Входной патрубок переходит с круглого сечения на треугольное, снизу и сбоку которого предусмотрен уступ, разграничивающий сухую и смоченную поверхности промывателя. Сливной патрубок в нижней части днища служит для удаления шлама через наклонную мигалку. Большая часть воды через форсунки попадает в верхнюю зону промывателя на водораспределительное кольцо, с которого она стекает, смачивая стенки корпуса, а другая часть воды через нижнюю форсунку подается в нижнюю зону промывателя. Вывод воздуха из промывателя осуществляется через раскручиватель, выполненный в виде улитки. Для пуско­вой регулировки при наладкеслужитвентиль. Входной и выходной патрубки могут быть установлены под любым углом друг к другу. Скоростные промыватели СИОТ всех номеров геометрически подобны пропорционально диаметру входного патрубка. Промыватели устанавливаются на металлических постаментах, при которых расстояния от нижней точки днища до пола равно 2,5 м. Возможны варианты установки промывателей на перекрытиях зданий. Промыватели могут быть правого и левого исполнения и устанавливать их рекомендуется на всасывании (перед вентилятором), при этом необходимо предусмотреть отвод воды из нижней части кожуха вентилятора. Давление воды перед верхними форсунками должно составить 1 кгс/м2 и быть постоянным. Рекомендуемые скорости воздуха (Vo) в круглом сечении входного патрубка находятся в пределах 14…20 м/с. При этих скоростях весь ряд промывателей перекрывает область пропускной способности от 12,5 до 280тыс. м3/ч. Степень очистки воздуха для частиц менее 5 мкм составляет 95% при Vo=20 м/с и 90% при Vo= 14 м/с.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКОРОСТНЫХ ПРОМЫВАТЕЛЕЙ СИОТ

Номер скоростного промывателя СИОТ Диаметр входного патрубка, d,мм Производительность,

тыс. м3/час при скорости воздуха в круглом патрубке
Расход воды

(мак., м3/час)
Расчетная нагрузка

на строительные

конструкции
Vo=14 м/с Vo=20 м/c
5 560 12,5 17,5 2,0 2,5
6 665 17,5 25,0 2,8 4,0
7 790 25,0 35,0 3,9 5,5
8 940 35,0 50,0 5,5 9,0
9 1120 50,0 70,0 7,7 14,0
10 1330 70,0 100,0 11,0 22,0
11 1590 100,0 140,0 15,5 32,0
12 1880 140,0 200,0 22,0 53,0
13 2240 200,0 280,0 31,0 95,0

ГИДРАВЛИЧЕСКОЕ СОПРОТИВЛЕНИЕ СКОРОСТНЫХ ПРОМЫВАТЕЛЕЙ СИОТ

Скорость воздуха в круглом сечении входного патрубка

Vo, м/с
14 15 16 17 18 19 20
Гидравлическое сопротивление, Па 795 900 1009 1117 1225 1333 1441

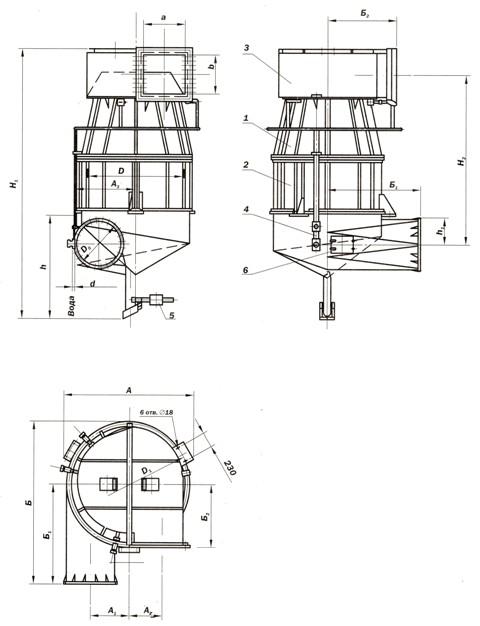

ГАБАРИТНЫЕ РАЗМЕРЫ СКОРОСТНЫХ ПРОМЫВАТЕЛЕЙ СИОТ

№ СИОТа D D1 A A1 A2 A3 A4 Б Do а b
5 1344 1545 1590 448 366 784 180 1855 560 618 504
6 1596 1795 1800 532 435 910 180 2190 665 734 600
7 1896 2095 2095 632 517 1062 220 2590 790 870 711
8 2256 2515 2500 752 617 1251 230 3160 940 1036 846
9 2688 2945 2900 896 734 1470 230 3740 1120 1234 1008
10 3192 3450 3320 1064 872 1722 230 4415 1330 1465 1197
11 3792 3905 3800 1264 1036 2060 250 5260 1580 1741 1422
12 4512 4625 4520 1504 1231 2420 310 6220 1880 2072 1692
13 5400 5565 5420 1800 1475 2915 430 7450 2240 2480 2000
№ СИОТа Б1 Б2 H1 H2 h h1 d Масса, кг
5 1125 725 3170 1900 1295 367 25 755
6 1335 850 3660 2255 1445 430 25 1070
7 1585 947 4250 2674 1632 500 32 1440
8 1885 1200 4970 3161 1835 531 32 2300
9 2245 1347 5820 3758 1960 692 40 3150
10 2665 1655 6820 4465 2590 920 40 4500
11 3165 1945 8000 5033 3170 1002 50 5950
12 3765 2147 9430 6309 3650 1463 50 8700
13 4495 2739 11170 7526 4900 2380 50 14030
