Циклоны ЦОК серия 5.904-30

ЦИКЛОНЫ ЦОК (серия 5.904-30)

Циклоны ЦОК предназначены для санитарной очистки вентиляционных выбросов от пыли с повышенными абразивными свойствами. Допускается применение циклонов при слипающихся пылях типа сажи и талька. Применяются в литейных, термических цехах, в цехах механической обработки металла, в заточных и обдирочных установках и др. Циклоны изготавливаются в климатическом исполнении «УХЛ» с категорией размещения 1 и 4 по ГОСТ 15150-69, сейсмичность циклонов не регламентируется, категория по взрывной, взрывопожарной и пожарной опасности — Д по СНиП 2.09.02-85.

Циклон ЦОК состоит из корпуса с входным патрубком, внутреннего конуса, выхлопной трубы и пылесборника. Пылесборник может быть в виде бункера или выдвижного ящика. Короткая часть цилиндрического корпуса переходит в расширяющийся книзу конус, непосредственно присоединяющийся к пылеприемному бункеру. При установке циклона на кронштейне бункер имеет коническую форму, а к пылевыпускному отверстию может подсоединятся затвор типа «мигалки» или шиберный затвор.

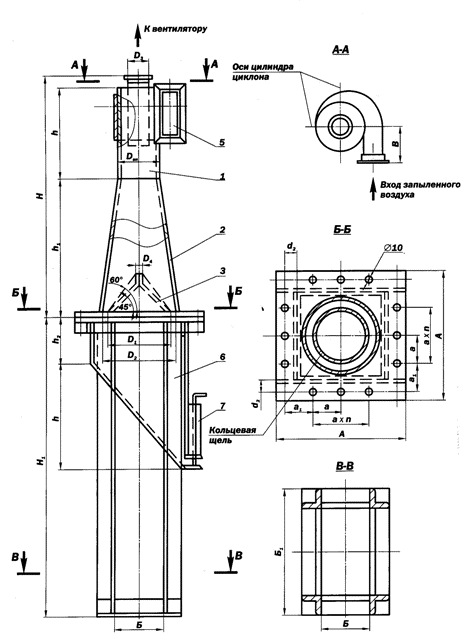

ЦИКЛОН С ОБРАТНЫМ КОНУСОМ ТИПА ЦОК С ПЫЛЕСБОРНИКОМ В ВИДЕ БУНКЕРА

Рекомендуется установка на кронштейне циклона диаметром не более 300 мм. Для повышения эффективности пылеосаждения и предохранения осевшей пыли от взмучивания и уноса из бункера в нижней части циклона устанавливается внутренний конус. Угол при основании внутреннего конуса зависит от рода и характера осаждаемой пыли: для сухой пыли — 45°, для сажи и талька — 60°.

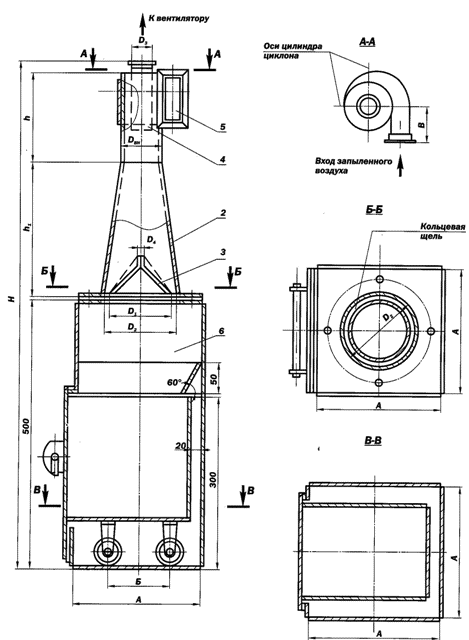

ЦИКЛОН С ОБРАТНЫМ КОНУСОМ ТИПА ЦОК С ПЫЛЕСБОРНИКОМ В ВИДЕ ВЫДВИЖНОГО ЯЩИКА

Очистка воздуха от пыли осуществляется под действием центробежных сил. Очищенный воздух отводится через выхлопную трубу, а пыль через кольцевую щель между нижней частью расширяющегося конуса корпуса и внутренним конусом попадает в бункер или пылесборник с выдвижным ящиком. Освободившийся от пыли воздух возвращается обратно в корпус циклона через центральное отверстие внутреннего конуса. Во избежание износа вентилятора циклоны рекомендуется устанавливать перед вентилятором. Циклоны включают одиннадцать типоразмеров, отличающихся между собой пропускной способностью по воздуху от 130 до 8700 м3/ч.

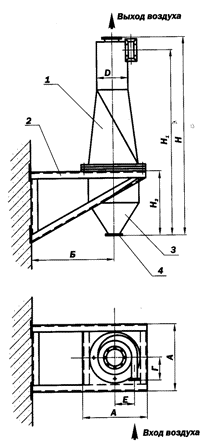

УСТАНОВКА ЦИКЛОНА НА КРОНШТЕЙНЕ

1 — циклон; 2 — кронштейн; 3 — бункер конический; 4 — пылевыпускное отверстие.

Технические характеристики Циклонов ЦОК

Наименование Внутренней диаметр

циклона, мм
Скорость во входном патрубке, м/с Общий вес установки, кг
14 15 16 с бункером с выдвижным ящиком
Пропускная способность по воздуху, м3
Циклон ЦОК 1 100 130 140 150 17,46 20,57
Циклон ЦОК 2 150 290 302 314 30,55 35,39
Циклон ЦОК З 200 525 563 600 46,70 54,19
Циклон ЦОК 4 250 880 800 920 84,75 73,24
Циклон ЦОК 5 300 1170 1250 1330 124,58 97,06
Циклон ЦОК 6 370 1790 1895 2000 169,42 135,9
Циклон ЦОК 7 465 2620 2810 3000 230,61 191,58
Циклон ЦОК 8 525 3500 3750 4000 438,69 244,84
Циклон ЦОК 9 585 4375 4687 5000 528,45 296,14
Циклон ЦОК 10 645 5250 5625 6000 588,74 351,94
Циклон ЦОК 11 695 6130 6585 7000 654,10 401,62
