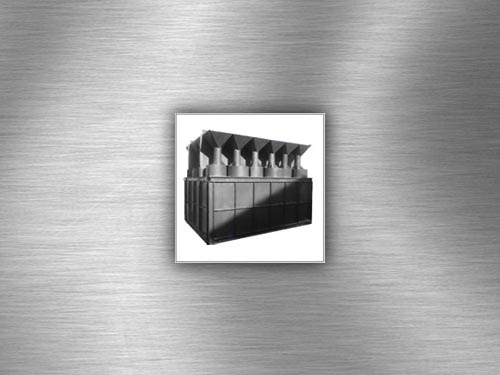

Циклоны БЦ-259 в Екатеринбурге

Подобные агрегаты марки БЦ-259 нашли широкое применение при сухой очистке зольных остатков из дымовых газов, поступающих из топок сгорания парового и водонагревательного котельного оборудования. Отходы образуются при сожжении в топочной камере твердого золосодержащего горючего материала. Циклон Б-259 обычно монтируют в газоотводном канале за котельным, водогрейным оборудованием впереди дымоуловителя. Методы очистки и расчет батарейного циклона проводится по группе – сухие механические уловители пыли.

Принцип работы очистительного комплекса

Подобные агрегаты конструктивно сделаны из нескольких стоящих в параллельной плоскости друг к другу металлических выхлопных отводов, совмещенных в едином корпусе с общей подводкой, отводом дыма и оснащенные сборным вибробункером.

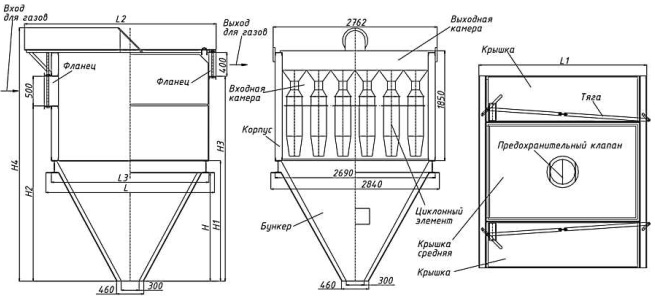

бц-259 батарейный циклон чертеж

Собраны батарейный циклон БЦ-259 из набора металлических труб диаметром 26, 9 см предназначенных для выхлопа имеющих внутри заворачивающие лопатки, особые решетчатые элементы и опорные стойки футляра. Основная наружная панель оснащена теплоизоляцией, имеет патрубок для соединения и вибробункер.

Дым, заполненный пылью подводиться к сегменту золоуловителя, поступая одинаково по всей входной полости,  далее дым засоренный пылью перемещается в приемные трубы и начинает вращаться от воздействия лопаток заворачивающего устройства. Затверделые частицы золы, перемещаясь согласно инерции, придавливаются к конусной части агрегата БЦ-259 и совместно с дымовым потоком, опускаются по конусу циклона, откуда их регулярно убирают.

Данные конструкции собраны из трех параллельно работающих сегментов. При небольших нагрузках имеется возможность к отключению двух сегментов, используя для этого шибер. Это требуется для удержания нужной скорости перемещения дыма в циклонных трубах, в случае появления переменных нагрузок. Разделение на сегменты снижает вероятность ухудшения уровня очистки дыма в случае его перемещения из одних сегментов в другие через приемный бункер. Это зачастую происходит из-за различного гидравлического сопротивления, некачественного производства некоторых деталей, неравномерного распределения дыма по сегментам, разной дымовой нагрузкой на сегменты.



Приобрести качественные циклоны БЦ-259 вы можете в Екатеринбурге в ПО «Синергия» по выгодной цене.

Технические характеристики циклонов БЦ-259:



Типоразмер циклона батарейного Кол. элементов Расход газа, м3/с Габаритные размеры,мм Масса кг
Длина Ширина Высота
БЦ- 259- (3×2) 6 1,11 1580 1430 3500 1820
БЦ- 259- (3×3) 9 1,66 1980 1502 3450 2500
БЦ- 259- (4×3) 12 2,2 2624 2208 4480 3200
БЦ- 259- (4×4) 16 2,59 2624 2208 4480 3600
БЦ- 259- (4×5) 20 3,69 2624 2208 4480 4000
БЦ- 259- (6×4) 24 4,44 2320 2770 4440 4970
БЦ- 259- (6×5) 30 5,55 2740 2770 4440 5770
БЦ- 259- (6×6) 36 6,66 3160 2770 4400 6580
БЦ- 259- (6×7) 42 7,77 3580 2770 5160 7720
БЦ- 259- (6×8) 48 8,8 4000 2770 5160 8610

Коэффициент полезного действия не менее- 89%.

Гидравлическое сопротивление 1200 Па.

Сопротивление при наименьшей нагрузке котельного оборудования не меньше 39 кг на кв. м.

Количество выхлопных труб от 6 до 48;

Номинальная температура газов на входе около + 4000 градусов по Цельсию

Производительность от 5 до30 тыс. м3/ч.
