Люк-лаз ЛЛ герметический

Зачастую при проведении монтажа, ремонтных работ, зачистке или просто осмотре вертикального стального резервуара возникает необходимость попасть внутрь устройства. Для проникновения внутрь резервуаров служат люки-лазы ЛЛ.

Существует несколько модификаций люков-лазов:

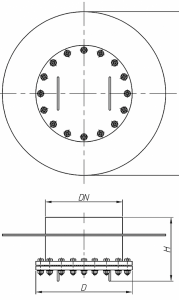

1. Люк-лаз ЛЛ круглый без поворотного устройства Люк-лаз круглый без поворотного устройства

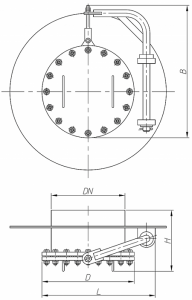

2. Люк-лаз ЛЛ круглый с поворотным устройствомЛюк-лаз круглый с поворотным устройством

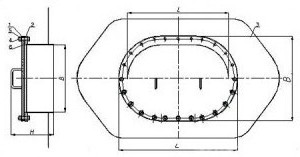

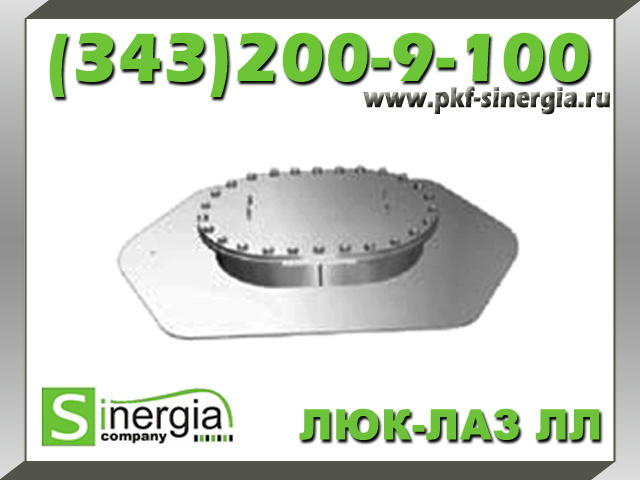

3. Люк-лаз ЛЛ овальный без поворотного устройстваЛюк-лаз овальный без поворотного устройства

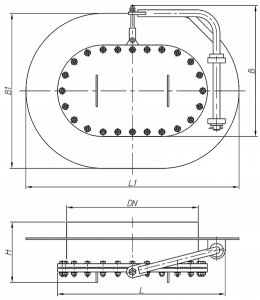

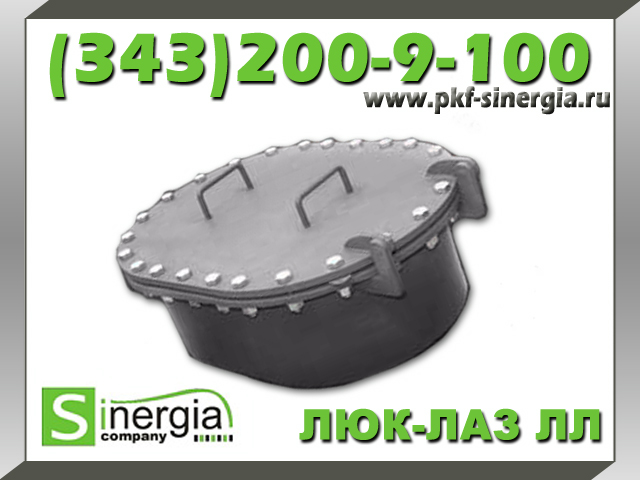

4. Люк-лаз ЛЛ овальный с поворотным устройствомЛюк-лаз овальный с поворотным устройством

Поворотное устройство существенно облегчает открытие-закрытие люка.

В соответствии с климатическими факторами внешней среди, люки-лазы ЛЛ производятся в исполнениях Т, У, УХЛ.

Монтаж люка-лаза производится на вертикальную стенку стального резервуара, путем приваривания к ней через усиливающую накладку.

Пример условного обозначения при заказе овального люка:

Люк-лаз ЛЛ-900-1200-П-У

900-1200 — размеры проходного отверстия у овального люка-лаза в мм;

П — наличие в комплекте поворотного устройства

У — климатическое исполнение.

Пример условного обозначения при заказе круглого люка:

Люк-лаз ЛЛ-600-УХЛ

600диаметр условного прохода

УХЛ – климатическое исполнение

Отсутствие «П» говорит о том, что люк необходим без поворотного устройства.



Параметры/наименование ЛЛ-500 ЛЛ-600 ЛЛ-800 ЛЛ-600-900 ЛЛ-900-1200
Условный проход, мм 500 600 800 Х Х
Размеры овала, мм Х Х Х 600×900 900×1200
Габариты люков без поворотного устройства, мм
Диаметр наружный, D 640 755 975 Х Х
Длина, L Х Х Х 1058 1400
Ширина, В Х Х Х 755 1100
Высота, Н 440 440 440 440 440
Диаметр усиливающей накладки 1260 1260 1640 Х Х
Длина усиливающей накладки Х Х Х 1800 2300
Ширина усиливающей накладки Х Х Х 1300 2000
Масса, кг 165 170 240 280 380
Габариты люков с поворотным устройством
Длина Х 930 1140 1190 Х
Ширина Х 1060 1360 1060 Х
Масса, кг Х 210 280 320 Х



Люк-лаз овальный ЛЛ-900х1200  Люк-лаз овальный без поворотного устройства Люк-лаз ЛЛ овальный с поворотным устройством

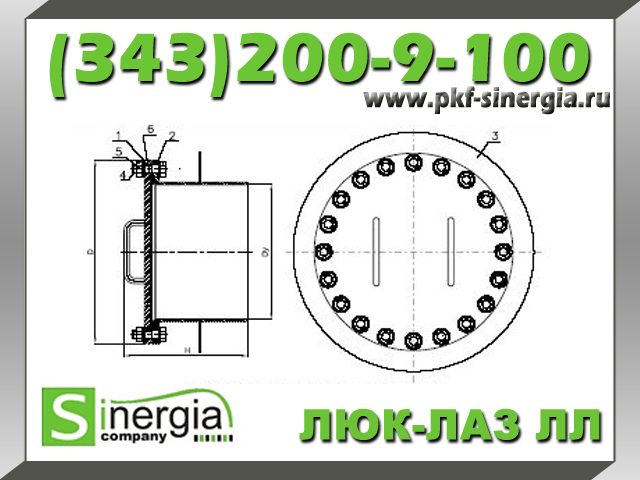

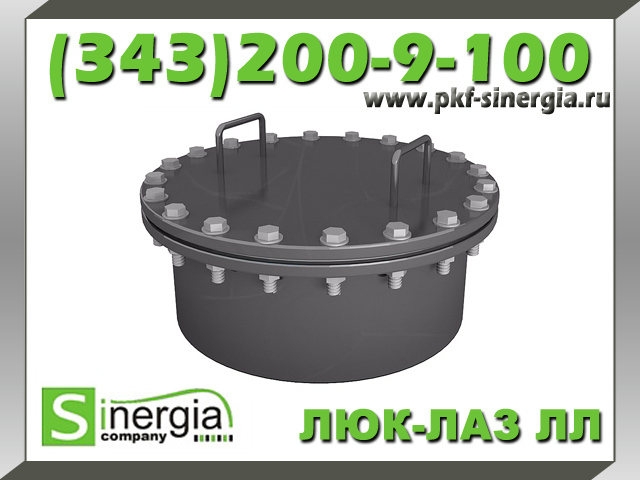

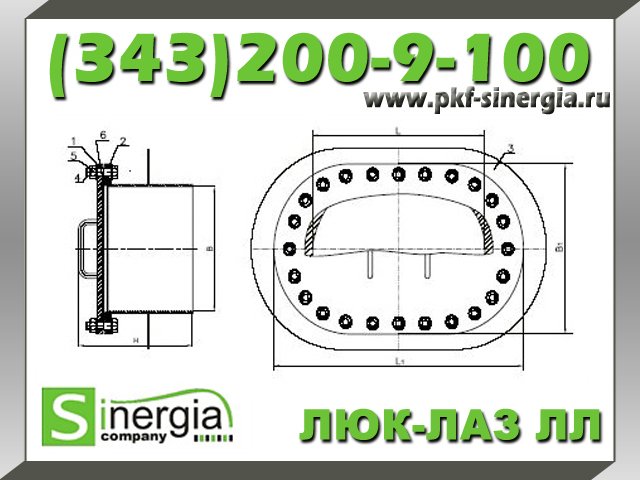

 Люк-лаз ЛЛ круглый  Люк-лаз ЛЛ-600х900 чертеж  Люк-Лаз ЛЛ-500 чертеж

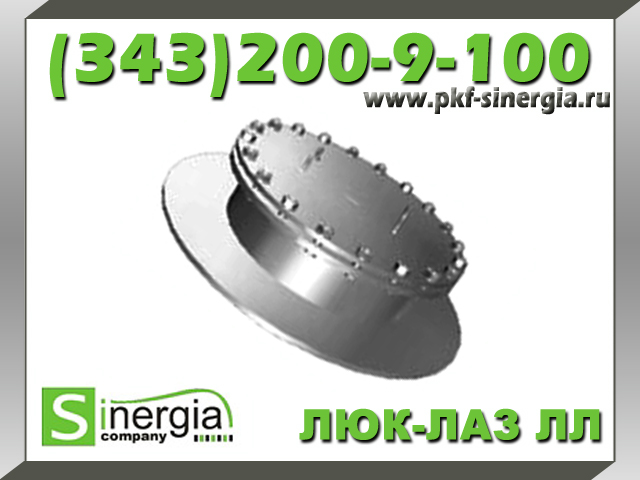

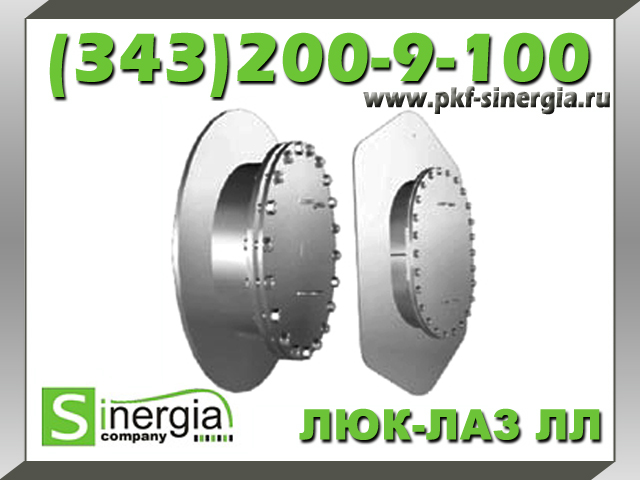

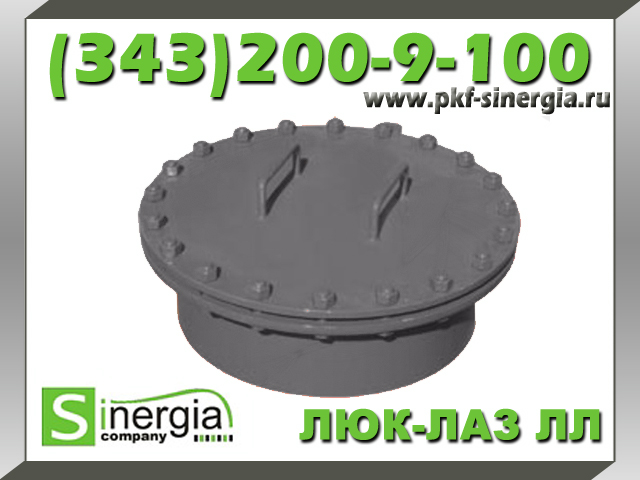

 Люк-лаз ЛЛ-500 без поворотного устройства  Люки-лазы ЛЛ овальные, люки-лазы ЛЛ круглые  Люки-лазы ЛЛ круглые
