Пылеуловитель коагуляционный мокрый КЦМП 5.904-24 центробежной конструкции в Екатеринбурге

Пылеуловители КЦМП коагуляционные мокрые центробежной конструкции предназначены для того, чтобы производить очистку и удаление воздуха в Екатеринбурге посредством вытяжных систем вентиляции против пыли среднего и мелкого дисперсного класса.



Мокрые пылеуловители центробежные КЦМП используются для сборапыли любого вида, кроме той, что цементируется и кристаллизуется в при образовании отложений повышенной прочности, более 15% в отношении веса, и взрывоопасных. Не рекомендован к применению, если в выбросах, возникающих после вентиляции, присутствуют токсические вещества и пыли, которые, взаимодействуя с водой, становятся агрессивными к стали растворами или веществ, опасных для взрыва.



Устройство не слишком подходит для того, чтобы улавливать пыль с крупными волокнами и ту, что вплывает на водной поверхности. При значении, которое вначале не превышает 30 г/м3, рекомендована очистка в пылеуловителях простого и сухого типа, чтобы уменьшить расход воды со шламом. Установка КЦМП происходит в помещениях с плюсовой температурой. В рамках применения КЦМП, чтобы очищать нагретый воздух и устанавливать вне помещения, принимаются меры, чтобы не происходило замерзания шлама и воды.

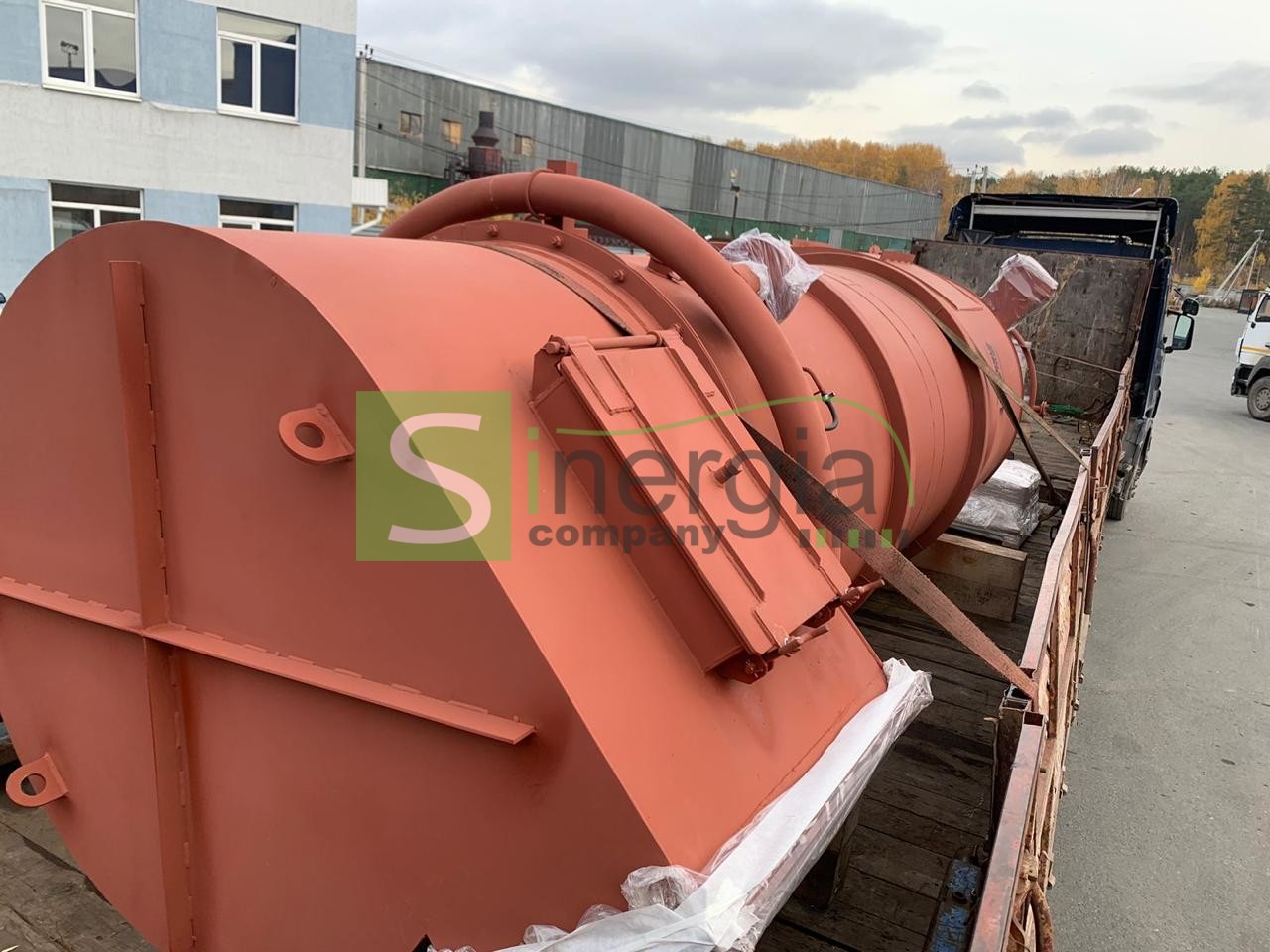

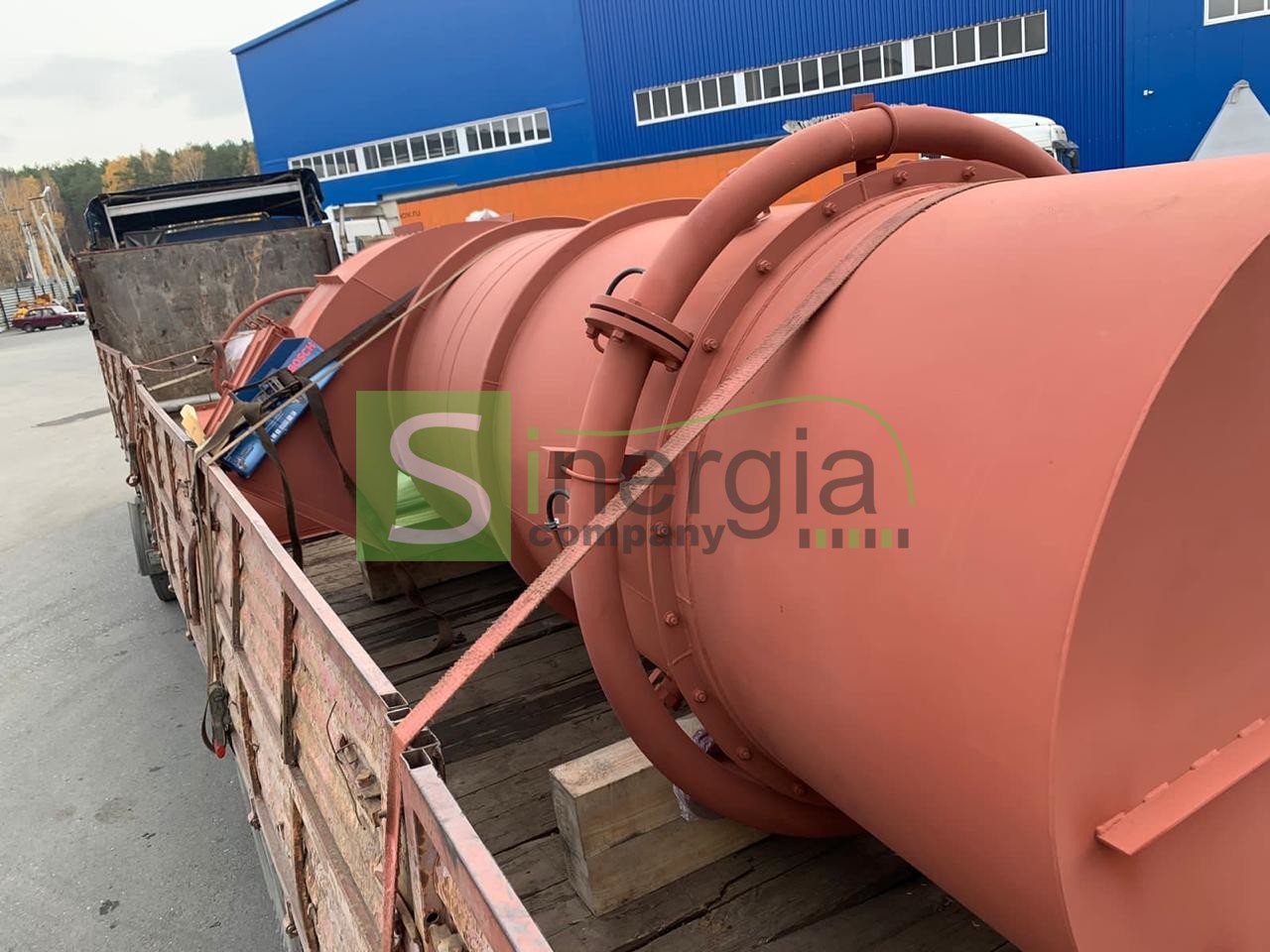

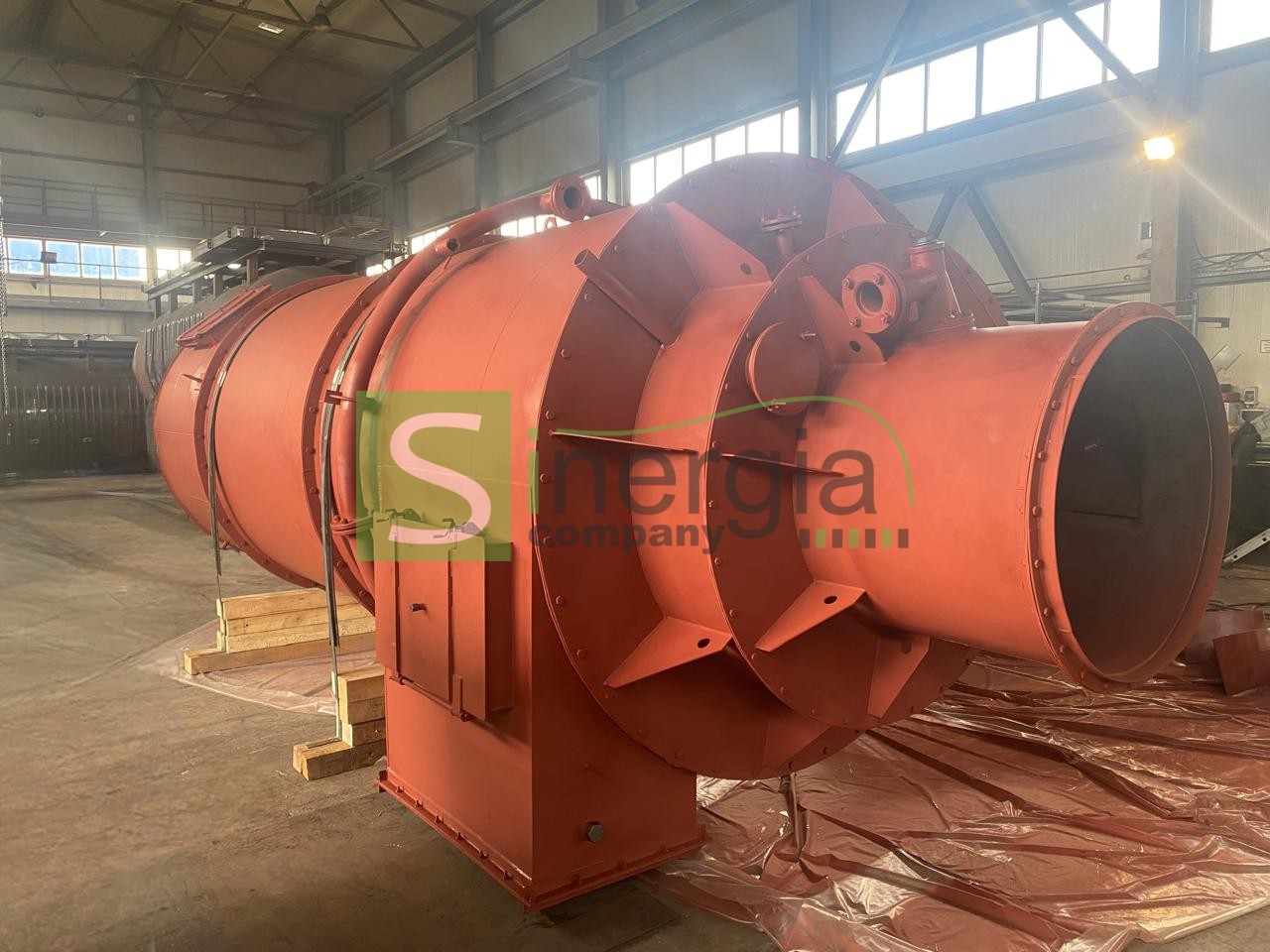

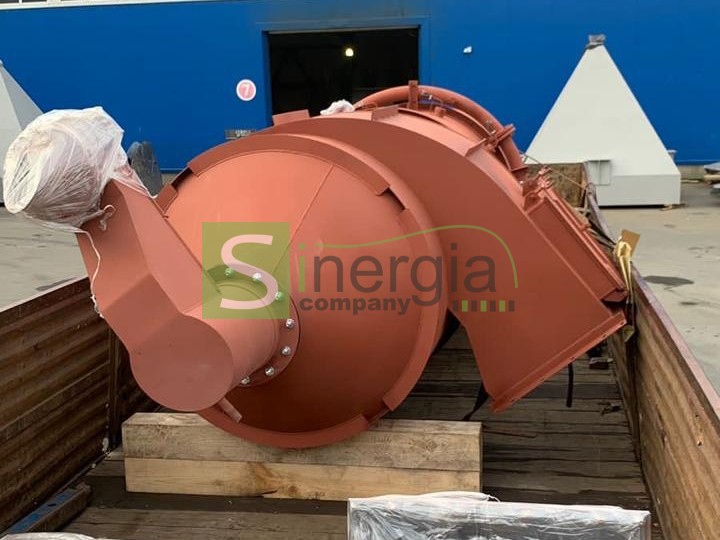

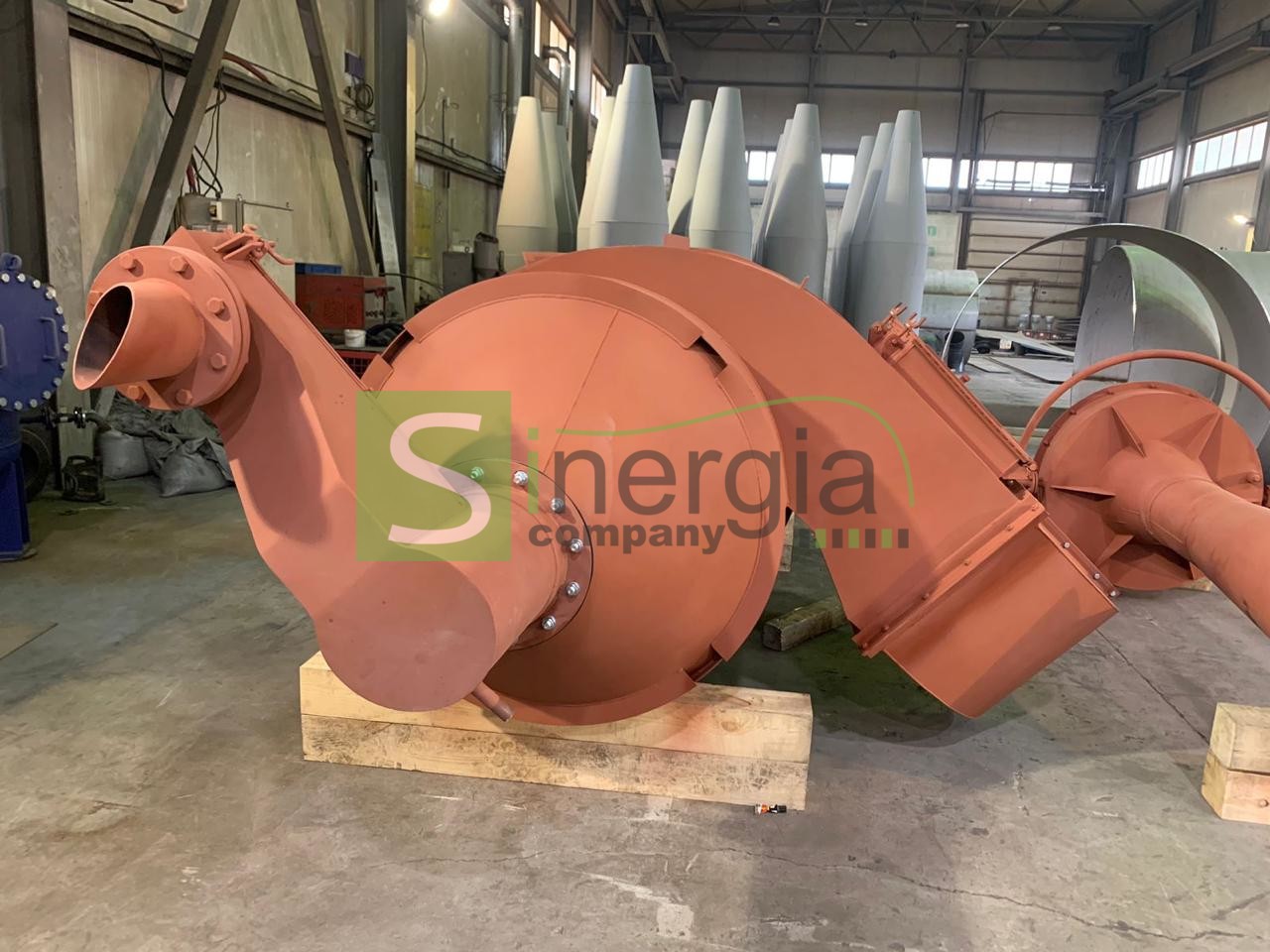

Пылеуловитель коагуляционный мокрый КЦМП 5.904-24 центробежной конструкции

Оптимальные рабочие режимы

Среди рекомендуемых рабочих режимов представлены следующие:

  • разряжение (наибольший показатель) — 5 тыс. Па (0,5 тыс. кгс/м2);
  • давление (как происходят перепады) — 3,5 тыс. Па (0,35 тыс. кгс/м2);
  • показатель пыли в воздухе (первоначальная степень) — до 30 г/м3;
  • воздух в горловинной части коагуляторной трубы — 40–70 м/с;
  • расход со степенью напора воды (минимальное значение) — 0,2–0,6 л/м3 / 1 тыс. Па (10 м в.ст.);
  • повышенная консистенция вещества в воде — 200 мг/л;
  • вещество повышенной твёрдости в обычной воде, не позволяющее оседать вредным жёстким солевым примесям на стенах — 0,5 тыс. мг/г.

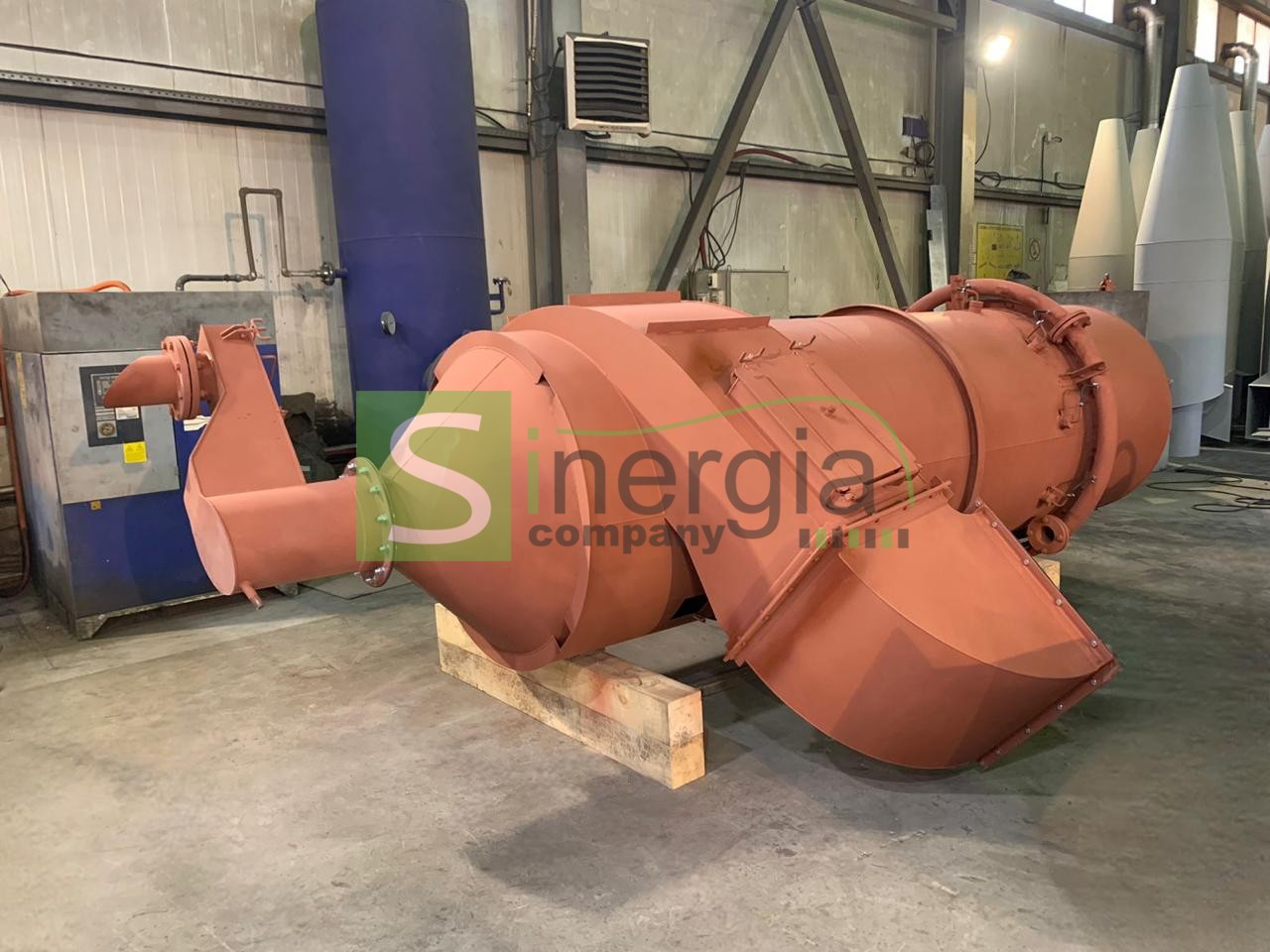

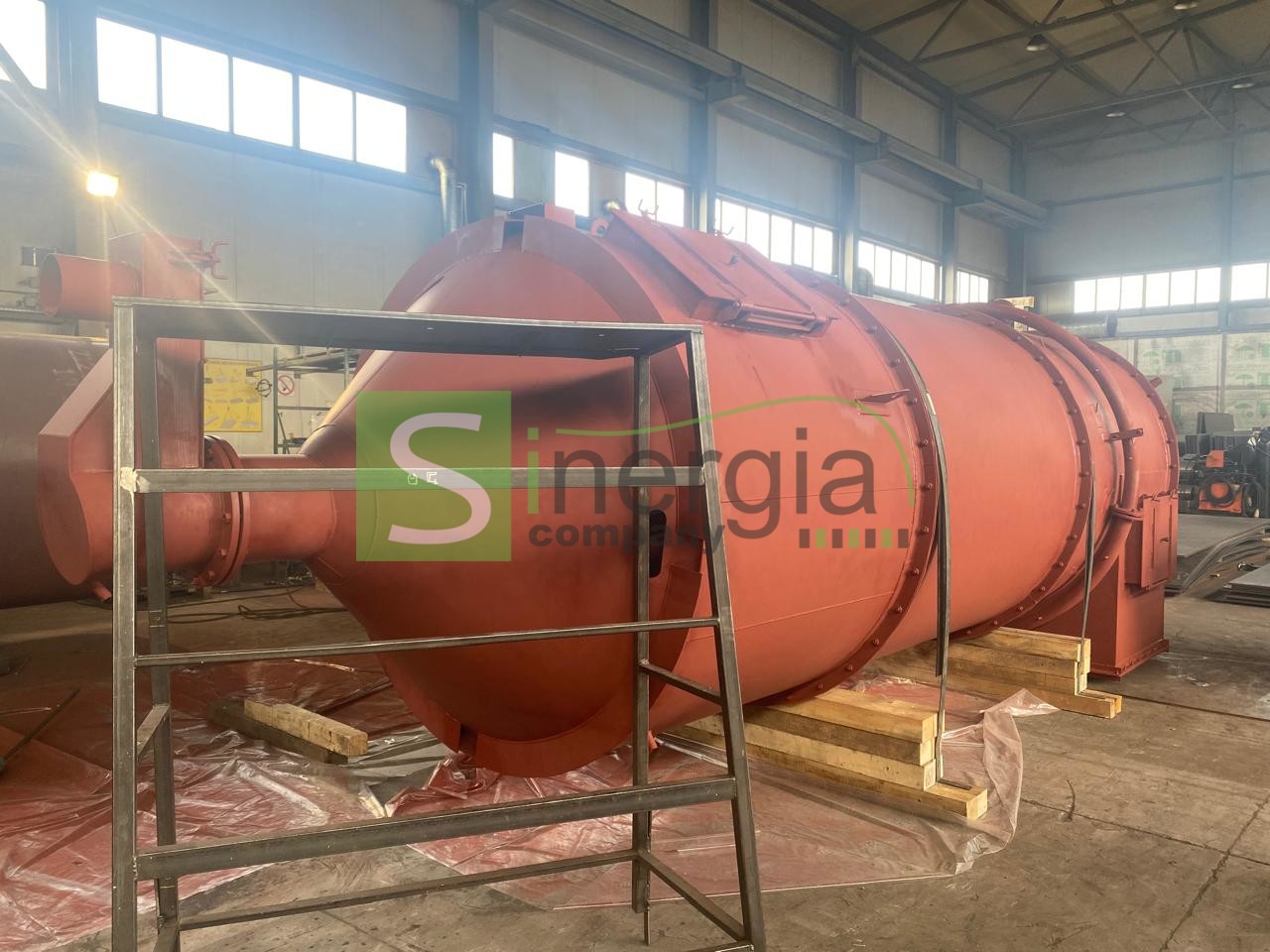

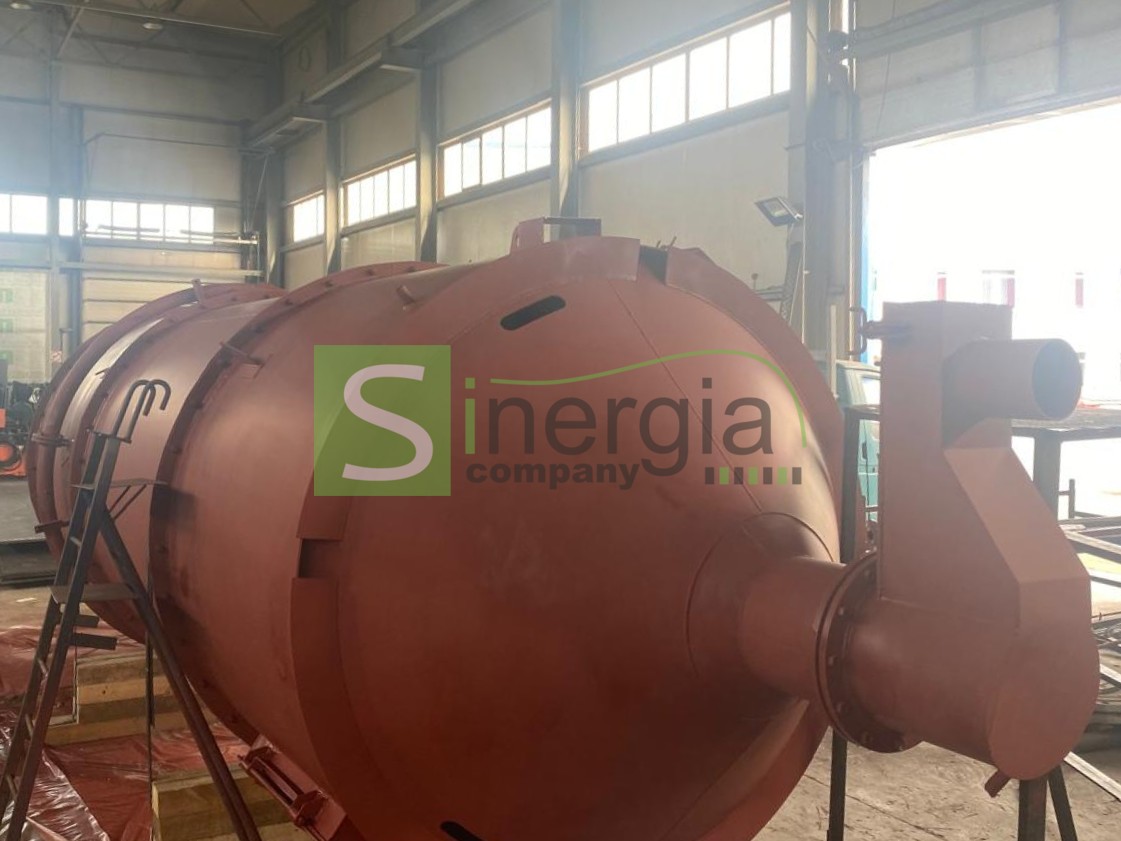

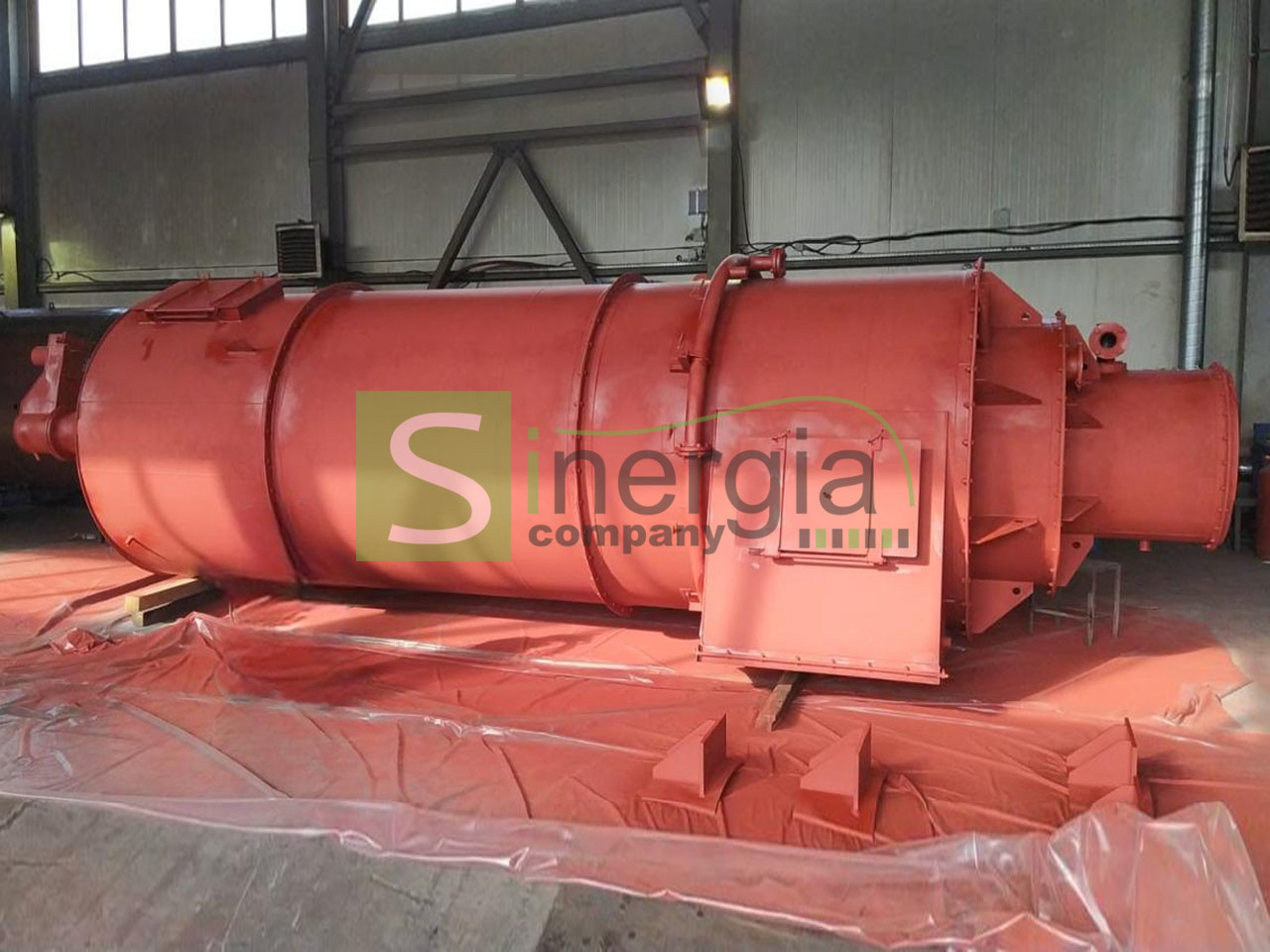

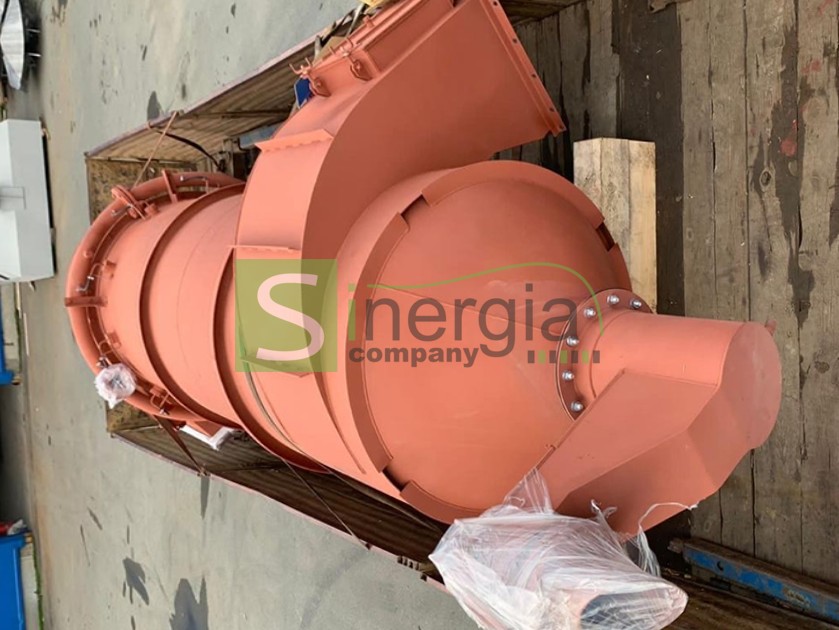

Пылеуловитель коагуляционный мокрый КЦМП

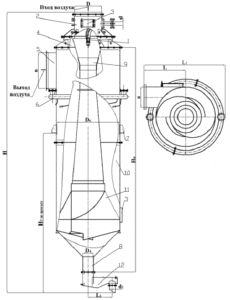

В конструкции изделия в городе Екатеринбург предусмотрены следующие составляющие:

  • сопло, расположенное в центре;
  • патрубок входного типа;
  • специальный люк;
  • камера водного типа;
  • патрубок отводящего типа;
  • специальный коллектор;
  • лапа под опору;
  • патрубок сливного типа;
  • труба коагуляторного типа;
  • каплевый уловитель;
  • специальный закручиватель;
  • специальный гидрозатвор.

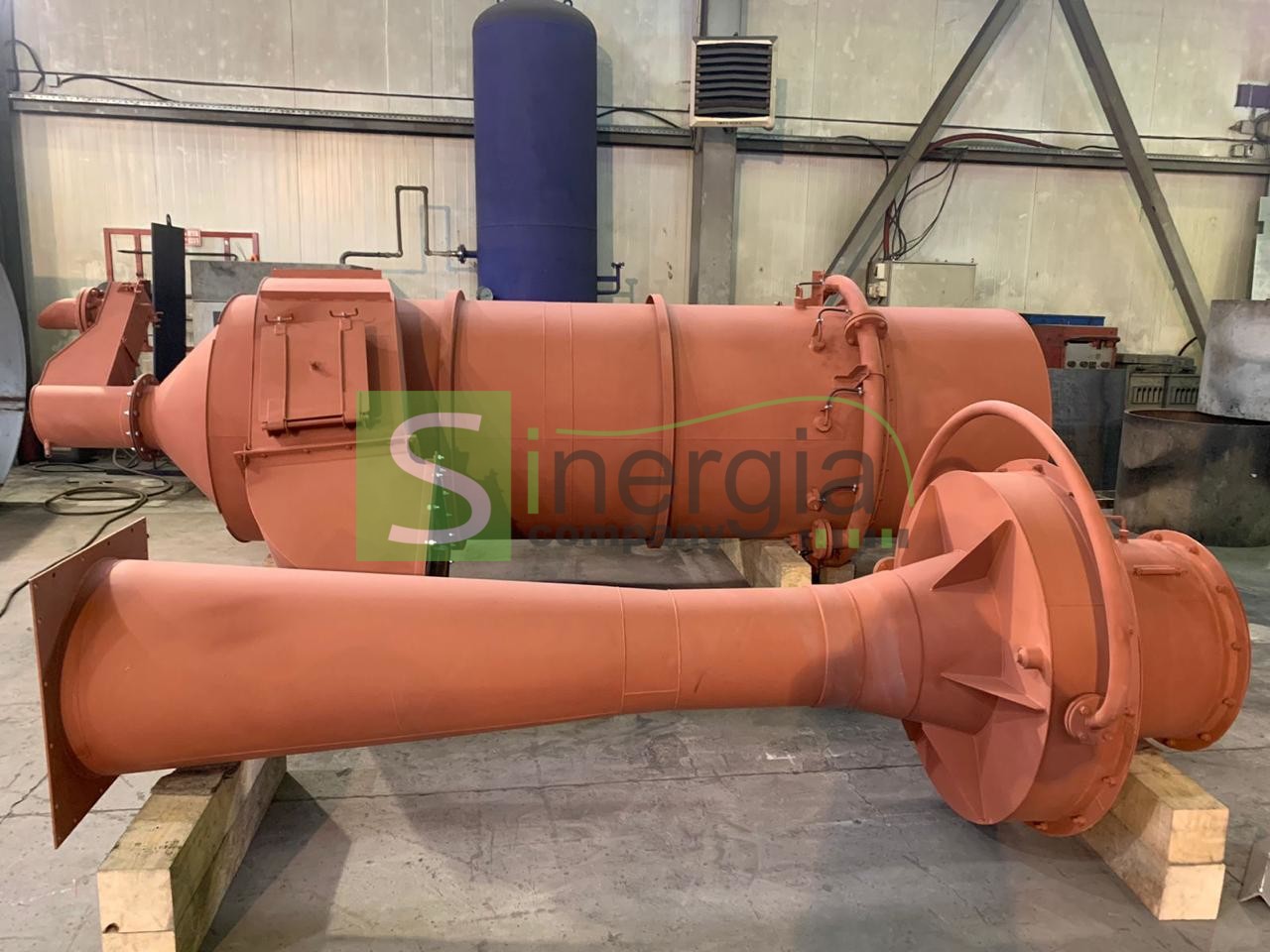

В составе пылеуловителя предусмотрено три главных элемента: каплеуловитель, коагуляторная труба и конструкции, позволяющие производить закрутку.

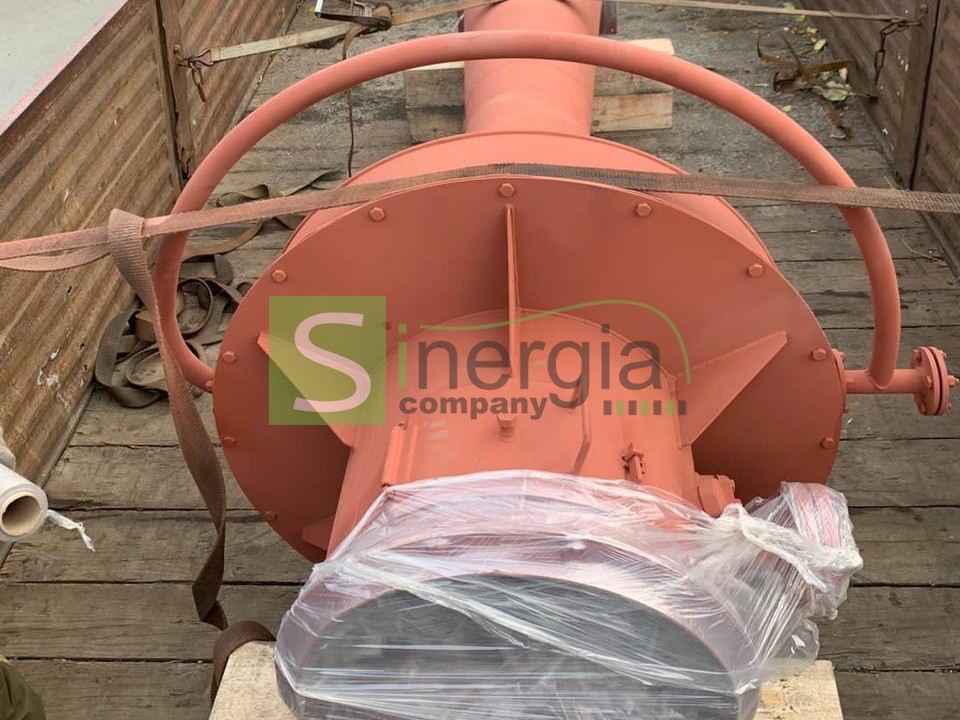

В нижней части предусмотрено надёжное устройство, предназначенное для закручивания. Шламоотводящий конус каплевого отделителя предусматривает приваренный фланец с креплением гидрозатвора, позволяющего отводить шлам. В составе трубы-коагулятора имеется корпус и сопел, оснащённый трубой, проводящей воду и камерой водяного типа для орошения конфузора при помощи плёнок изнутри.

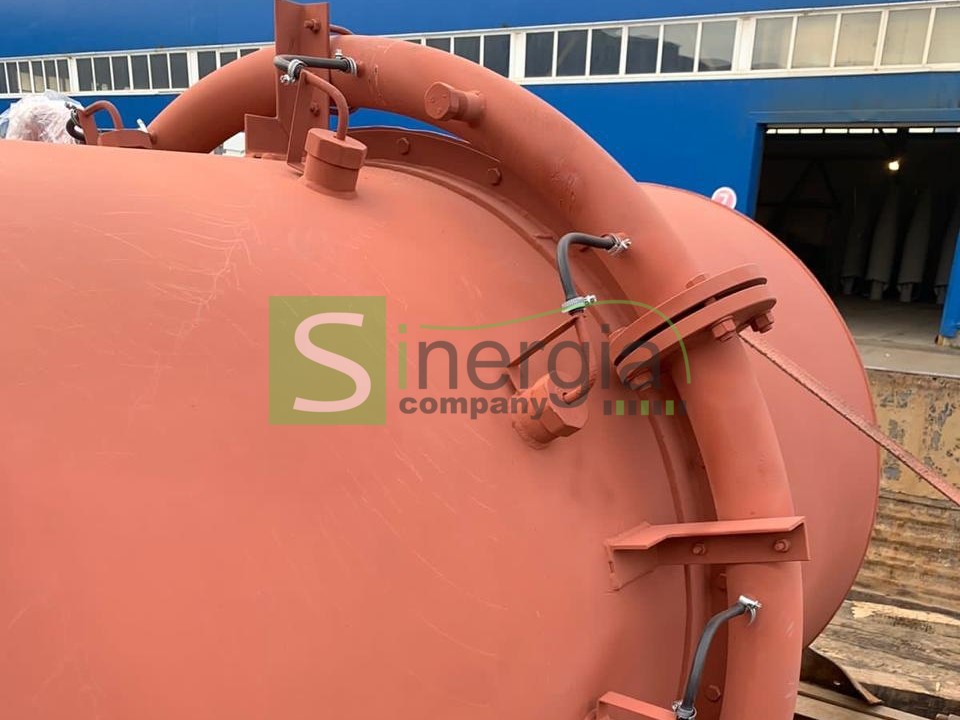

В корпусе трубы присутствует патрубок, проводящий воду, конфузор, горловина и диффузор. Подведение воды к камере происходит посредством коллектора в виде полкольца и двух штуцеров,которые приварены к обечайке камеры. Днище содержит штуцеры, позволяющие сливать воды в ходе ремонтно-очистного процесса. Патрубок, который предназначен для отведения воды, содержит штуцер, позволяющий присоединять микроманометр, и отверстие, позволяющее осматривать устройство, под подачу воды. Для того, чтобы закрепить трубу (коагулятор), к каплевому отделителю присоединяется опорный лист под дно водяной камеры.

В составе устройства под закрутку присутствует патрубок, обладающий формой цилиндра. Поверхности, наружная и внутренняя, содержат лопасти касательно-спирального типа, предназначенные для укрепления. В патрубковой оси предусмотрен рассекатель, внизу конуса образуются каналы на основе спиралей заодно с лопастями. Наблюдается примыкание спиральных каналов относительно касательной корпусной поверхности каплевого отделителя изнутри.

Наблюдается поступление очищаемого воздуха сквозь патрубки входного типа в конфузор коагуляторной трубы, в которую происходит впрыскивание воды сквозь центральное сопло, оснащённое отбойником. Большая скорость воздуха (в диапазоне 40–70 м/с) в рамках горловины коагуляторной трубы позволяет диспергировать воду в частицы незначительного размера. Поскольку пылинки сталкиваются с частицами воды, имеет место их захват.

Осевой воздушный поток, входящий в устройство на основе закрутки, рассекателем делится на 2 потока. Далее наступает плавный перевод потоков в каналы, которые вращаются по спирали и горизонтально, и направляющимся к корпусу пылевого уловителя. Наступает отбрасывание капель воды рамках центробежной силы с взвешенными в них частицами. Далее они стекают по конусной части, выводясь сквозь сливного патрубка, оснащённого гидрозатвором. Для отсоса очищенного воздуха применяется патрубок пылеуловителя отводного типа.

Как происходит установка в Екатеринбурге

Установка происходит на основе оснований в виде кронштейнов с креплениями в виде лап. Определение типа с особенностями конструкции основы происходит на основе пожеланий заказчика в составе проекта. Устанавливать трубу-коагулятор вполне нормально, если вода равномерно переливается по периметру сливного конфузорного порога, который обеспечивается установкой подкладочного материала под лапы.

Чтобы форсунки и сопла не загрязнялись массивными частицами, на трубопроводах устанавливают фильтры, которые предназначены для того, чтобы производить грубую очистку. Патрубок, предназначенный для слива шлама из КЦМП, расположенный перед гидрозатвором, имеет длину, которая равна напору (мм), определяемую при помощи вентилятора (мм в.ст.). Для подвода воды предусмотрено центральное сопло и отбойник, устанавливаемые по оси коагуляторной трубы. Для того чтобы предотвратить отложения шлама в пограничной части между сухими и мокрыми поверхностями КЦМП подаётся вода в форме плёнки с равномерным стечением по конфузору. Подведение воды в камере происходит согласно коллектору и двум штуцерам, которые приварены к обечайке. Водяная камера подразумевает штуцеры, чтобы освобождать её в ходе процессов, связанных с ремонтом и очисткой.

Орошение стенок устройства по улавливанию капель, осуществляемое периодическим образом, для промывки сверху корпуса осуществляется при помощи форсунок. Вода подаётся посредствомрезиновых трубок, которые присоединены к коллектору кольцевой конструкции.

Наблюдать за тем, как происходит работа сопел и производить осмотр каплеуловитель на патрубке, который проводит воздух, помогает люк. В оснащении гидрозатвора присутствует штуцер подведения воды, позволяющий взмучивать осевший шлам и время от времени промывать гидрозатвор. Постоянно орошать стенки каплеуловителя и прочие промывки в период работы аппарата следует, основываясь на свойствах пыли в ходе наладки установки.

С более точными характеристиками можно ознакомиться ниже в таблице. Рассматриваются производительность в час и другие показатели в зависимости от моделей.

Модель Произ-
води-
тель-
ность, м3/час
Dk H L1 a в Hk D D4 L L2 d d2 Масса
КЦМП-
2,5
6500-14000 1000 4695 1425 315 565 3655 450 219 745 500 60 108 900
КЦМП-
3,2
11000-23000 1280 5585 1690 400 715 4517 560 219 895 500 76 108 1305
КЦМП-
4,0
17000-36000 1500 6645 2070 500 895 5410 710 219 1050 500 76 108 1930
КЦМП-
5,0
27000-56000 2000 8205 2520 625 1120 6550 900 325 1290 600 89 159 3850
КЦМП-
6,3
42000-88000 2520 9605 2980 790 1410 7990 1120 325 1490 600 108 159 6010
КЦМП-
8,0
65000-140000 3200 10820 3900 1000 1780 9060 1400 530 2070 900 108 273 11470
КЦМП-
10,0
95000-230000 4000 14310 4785 1250 2230 12210 1800 530 2568 900 108 273 19290
