Клапан ПГВУ прямоугольный пылегазовоздухопроводов в Екатеринбурге

Клапаны пылегазовоздуховодов прямоугольные типа ПГВУ устанавливаются в Екатеринбурге на трубопроводы прямоугольной формы для регулировки скорости прохождения рабочей среды, пропускания только в одном направлении или отсекания движения. Обеспечивают безопасную работу трубопроводной системы, транспортирующей рабочую среду с температурой не ниже минус 10 0С и не выше 400 0С, при этом давление движущейся среды в закрытой системе не должно превышать 0, 004 МПа. Применяются в разных отраслях промышленности, сельском и коммунальном хозяйстве города Екатеринбург. Устанавливаются в районах с  умеренным или холодным климатом.

Устройство и классификация

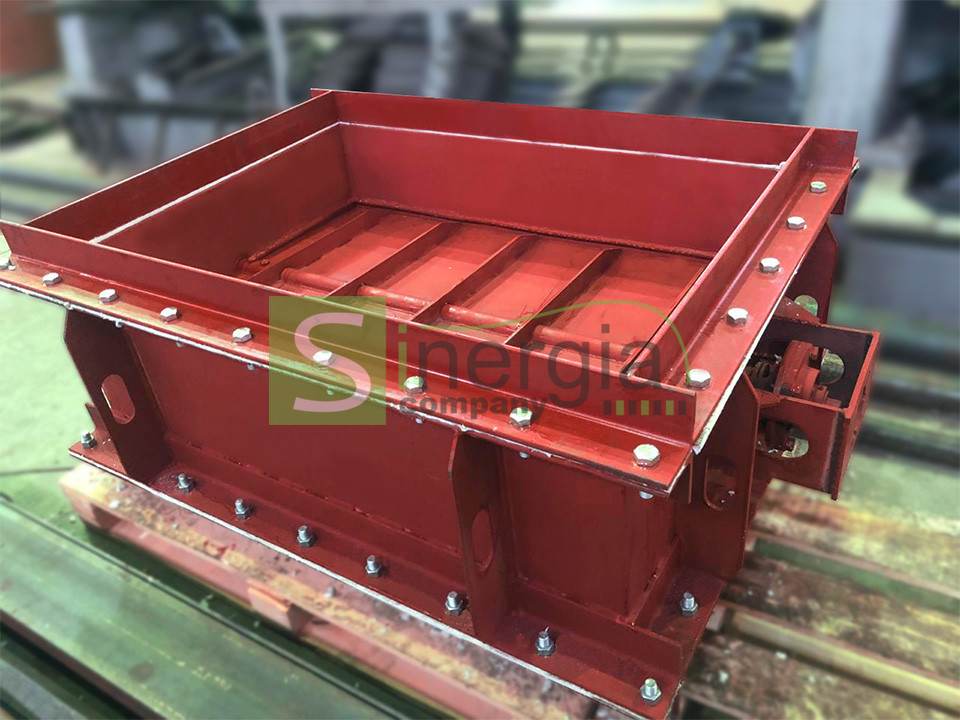

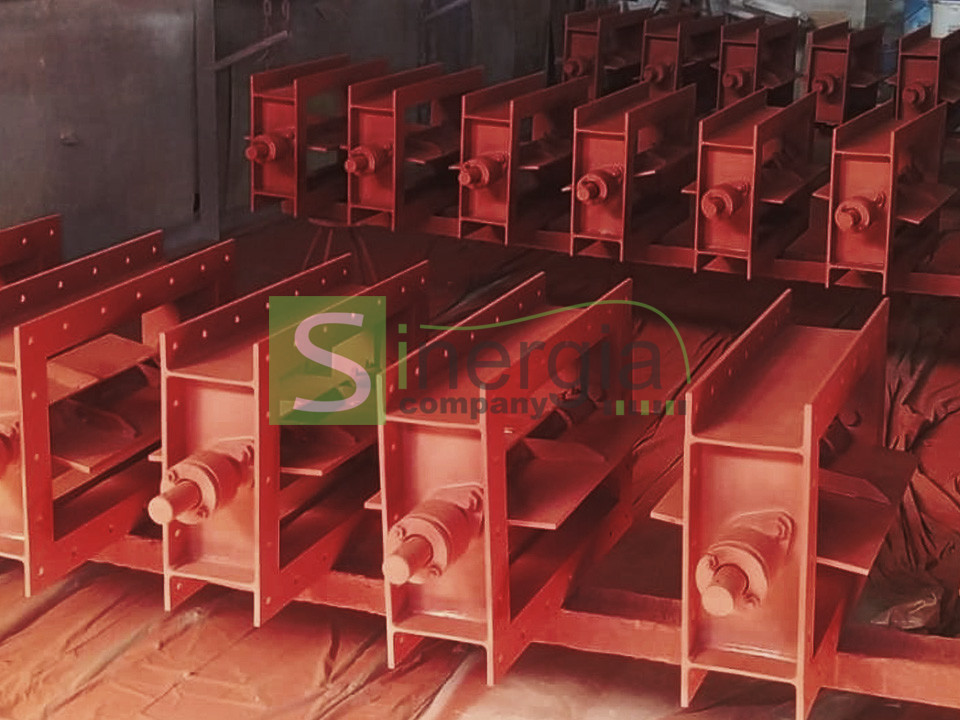

Клапан пылегазовоздуховодов прямоугольный типа ПГВУ представляет собой изделие прямоугольной или квадратной формы, изготовленное в Екатеринбурге из качественных материалов (стали или чугуна), у которого имеется специальный запорный элемент (створка/створки). Запорный элемент перемещается параллельно потоку движущегося рабочего вещества. Створка имеет тоже прямоугольную или квадратную форму. Она перемещается вдоль центральной оси или осей, совершая возвратно-поступательные движения.

Изделия классифицируются по следующим признакам:

  • материалу изготовления (сталь, чугун);
  • исполнению (левое, правое);
  • условному диаметру прохода (100 ÷ 1800 мм);
  • количеству створок (от 1 до 5).

Клапан прямоугольной формы типа ПГВУ монтируется на участок трубопровода с помощью сварки или фланцев. Срок эксплуатации 15 лет при соблюдении правила эксплуатации, распространяющиеся на конкретный трубопровод.

Купить прямоугольные ПГВУ клапаны в Екатеринбурге вы можете в компании ПО «Синергия». Собственное производство, выгодные цены, доставка. Для заказа компенсаторов звоните по телефону или вы можете отправить заявку по электронной почте pkf-sinergia@mail.ru.

Клапаны ПГВУ 295-80 прямоугольные одноосные

Обозначение клапана ПГВУ Услов. проход
Ду
Д3 L L1 d d1 Крутящий момент на валу клапана,
Н.м
Масса, кг
01 ПГВУ 295-80 300×400 304 402 683 432 530 9 48,6
02 ПГВУ 295-80 300×500 304 502 783 432 630 12 54,3
03 ПГВУ 295-80 300×600 304 602 883 432 730 14 59,9
04 ПГВУ 295-80 300×700 304 702 983 432 830 16 66,7
05 ПГВУ 295-80 400×500 408 502 783 536 630 16 60,9
06 ПГВУ 295-80 400×600 408 602 883 536 730 20 66,9
07 ПГВУ 295-80 400×700 408 702 983 536 830 25 73,7
08 ПГВУ 295-80 400×800 408 802 1083 536 930 30 79,5
09 ПГВУ 295-80 500×600 506 602 883 634 730 30 76,3
10 ПГВУ 295-80 500×800 506 802 1083 634 930 40 94,0
11 ПГВУ 295-801 500×900 506 902 1183 634 1030 45 106
12 ПГВУ 295-80 500×1000 506 1002 1283 634 1130 50 110

Клапаны ПГВУ 296-80 прямоугольные двухосные

Обозначение клапана ПГВУ Услов. проход
Ду
L L1 L2 h Крутящий момент на валу клапана,
Н.м
Масса, кг
01 ПГВУ 296-80 600×700 1018 718 830 160 30 110
02 ПГВУ 296-80 600×800 1118 718 930 160 35 118
03 ПГВУ 296-80 600×900 1218 718 1030 160 40 136
04 ПГВУ 296-80 700×500 818 821 630 160 25 100
05 ПГВУ 296-80 700×700 1018 821 830 160 38 117
06 ПГВУ 296-80 700×800 1118 821 930 160 45 136
07 ПГВУ 296-80 800×800 1118 922 930 160 52 144
09 ПГВУ 296-80 800×1200 1522 934 1340 180 82 182
10 ПГВУ 296-80 800×1600 1932 934 1750 180 112 231
11 ПГВУ 296-80 900×400 718 1021 530 160 28 105
12 ПГВУ 296-80 900×700 1018 1021 830 160 55 139
13 ПГВУ 296-80 900×1200 1522 1033 1340 180 100 212
14 ПГВУ 296-80 1000×600 918 1118 730 160 52 133
15 ПГВУ 296-80 1000×700 1022 1130 940 180 60 160
16 ПГВУ 296-80 1000×800 1122 1130 940 180 72 172
18 ПГВУ 296-80 1000×1000 1322 1130 1140 180 95 207

Клапаны ПГВУ 297-80 прямоугольные трехосные

Обозначение клапана ПГВУ Услов. проход
Ду
L L1 L2 Крутящий момент на валу клапана,
Н.м
Масса, кг
01 ПГВУ 297-80 1200×600 922 1310 740 58 175
02 ПГВУ 297-80 1200×700 1022 1310 840 70 190
03 ПГВУ 297-80 1200×800 1122 1310 940 80 203
04 ПГВУ 297-80 1200×1000 1322 1310 1140 100 232
05 ПГВУ 297-80 1200×1200 1522 1310 1340 122 273
06 ПГВУ 297-80 1400×700 1022 1540 840 92 228
07 ПГВУ 297-80 1400×800 1122 1540 940 110 245
08 ПГВУ 297-80 1400×900 1222 1540 1040 122 277
09 ПГВУ 297-80 1400×1000 1322 1540 1140 140 284
10 ПГВУ 297-80 1400×1200 1522 1540 1340 172 317
11 ПГВУ 297-80 1500×800 1122 1615 940 112 260
12 ПГВУ 297-80 1500×900 1222 1615 1040 125 317
13 ПГВУ 297-80 1500×1000 1322 1615 1140 140 299
14 ПГВУ 297-80 1500×1200 1522 1615 1340 175 335

Клапаны ПГВУ 298-80 прямоугольные четырехосные

Обозначение клапана ПГВУ Услов. проход L L1 L2 h Крутящий момент на валу клапана, Нм Масса, кг
02 ПГВУ 298-80 1600×1000 1322 1746 1140 180 155 311
03 ПГВУ 298-80 1600×1200 1522 1746 1340 180 185 345
04 ПГВУ 298-80 1600×1400 1722 1746 1540 180 220 408
05 ПГВУ 298-80 1600×1600 1932 1746 1750 180 250 445
06 ПГВУ 298-80 1800×900 1242 1983 1080 240 160 335
07 ПГВУ 298-80 1800×1000 1342 1983 1180 240 185 393
08 ПГВУ 298-80 1800×1200 1542 1983 1380 240 220 435
09 ПГВУ 298-80 1800×1400 1742 1983 1580 240 260 484
10 ПГВУ 298-80 1800×1800 2142 1983 1980 240 340 609
11 ПГВУ 298-80 2000×1000 1342 2140 1180 240 200 416
12 ПГВУ 298-80 2000×1200 1642 2140 1480 240 240 506
14 ПГВУ 298-80 2000×1600 1942 2140 1780 240 330 596
15 ПГВУ 298-80 2000×1800 2142 2140 1980 240 370 644
16 ПГВУ 298-80 2000×2000 2342 2140 2180 240 460 698

Клапаны ПГВУ 299-80 прямоугольные пятиосные

Обозначение Условный проход, мм А В L L1 L2 Масса, кг
01 ПГВУ 299-80 2200×1200 2206 1200 1542 2386 1380 539
02 ПГВУ 299-80 2200×1400 2206 1400 1742 2386 1580 572
03 ПГВУ 299-80 2200×1600 2206 1600 1942 2386 1780 646
04 ПГВУ 299-80 2200×1800 2206 1800 2142 2386 1980 721
05 ПГВУ 299-80 2200×2000 2206 2000 2342 2386 2180 780
06 ПГВУ 299-80 2400×1200 2400 1200 1542 2580 1380 582
07 ПГВУ 299-80 2400×1400 2400 1400 1742 2580 1580 700
08 ПГВУ 299-80 2400×1600 2400 1600 1942 2580 1780 750
09 ПГВУ 299-80 2400×1800 2400 1800 2142 2580 1980 781
10 ПГВУ 299-80 2400×2000 2400 2000 2342 2580 2180 848

Клапаны ПГВУ прямоугольные больших размеров

Обозначение Услов. проход
Ду
L L1 L2 h Крутящий момент на валу клапана,
Н.м
Масса, кг
ПГВУ 9519 4300×2500 2935 4530 2730 400 1000 2687
ПГВУ 9537 2700×2400 2800 2900 2600 300 600 1652
ПГВУ 9538 3300×2700 3100 3500 2900 300 600 2292
ПГВУ 9539 2500×1300 1700 2700 1500 300 600 943
ПГВУ 9540 5500×2500 2935 5730 2730 400 1300 3473
ПГВУ 9541 3500×1800 2200 3700 2000 300 700 1510
ПГВУ 9542 1600×2800 3200 1800 3000 300 400 1202
ПГВУ 9576 3000×2000 2400 3200 2200 300 600 1422
ПГВУ 9632 2800×4000 4400 3000 4200 300 1200 2434
