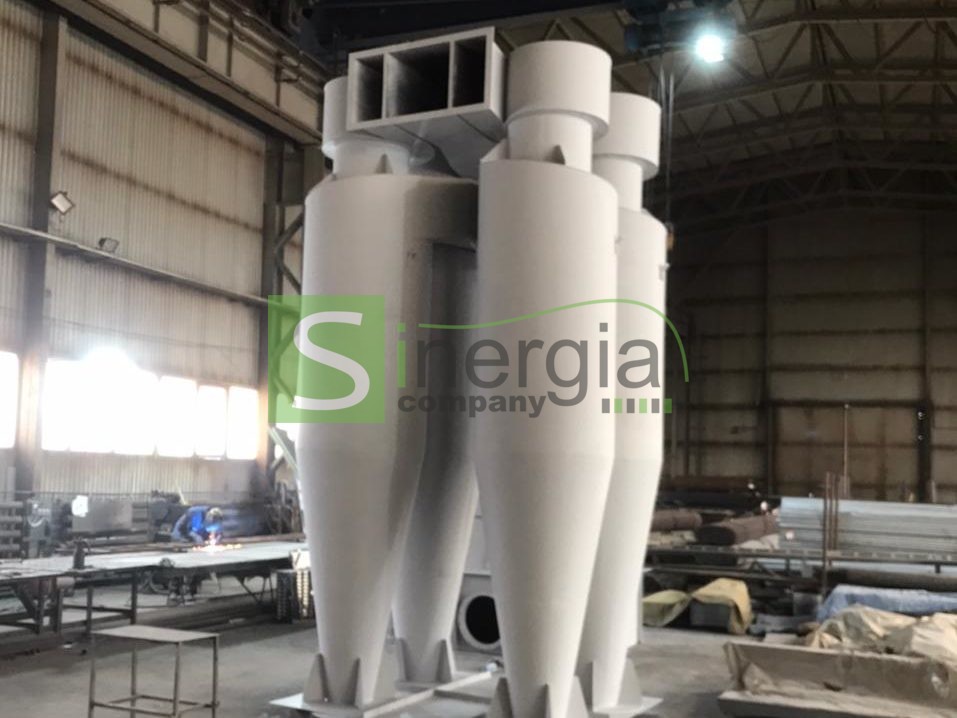

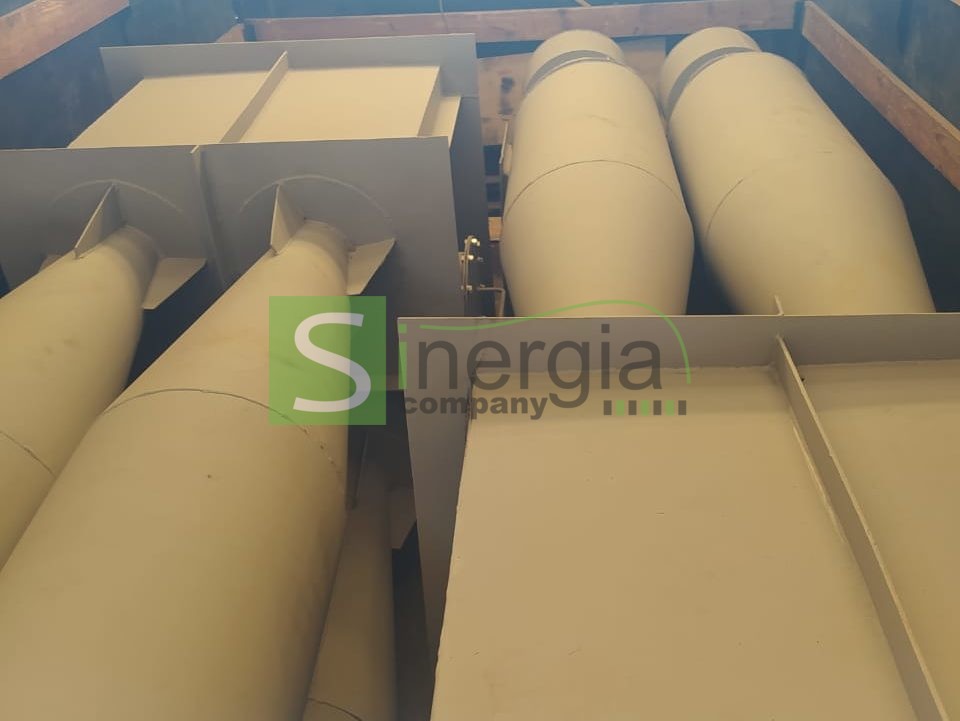

Циклоны групповые ЦН 15 в Екатеринбурге

ЦН – условное обозначение циклон НИИОГАЗ

Циклоны ЦН 15 устанавливаются в Екатеринбурге на производствах, где очистка газов происходит сухим способом. Область применения:

  1. Улавливает золу.
  2. Улавливает пыль, что уносится из сушилок и машин, где происходит процесс взвешивания частиц.
  3. Пыль, которая образуется при транспортировке сыпучих материалов.
  4. Очищение воздуха, изначальная запыленность которого составляет от 400 г на метр кубический.



Исходя из того, какого типа помещение, где нужно установить аппарат, рассчитывается, сколько понадобится циклонов – один или несколько. Так что цена готового проекта рассчитывается индивидуально. Данные циклоны просты в эксплуатации и имеют приемлемый уровень шума.

Важно: Циклоны ЦН 15 нельзя устанавливать в местах, где пыль:

  • сильнослипающаяся;
  • имеющая волокна;
  • взрывоопасная.

Если вам необходимо заказать оборудование по индивидуальному заказу, можно Циклоны ЦН 15 купить в ПО «Синергия» в Екатеринбурге по выгодной цене. Мы можем предоставить вам уже готовый типовый проект или, если у вас имеется чертеж или образец, сделать циклон по нему. Нами применяется нержавеющая сталь (3-4 мм), но при необходимости толщина изделия увеличивается, в случае наличия таких требований. Узнать всю необходимую информацию предлагаем, оставив заявку на сайте или позвонив по контактному номеру.



Основные параметры циклонов ЦН-15

Массовая концентрация пыли в очищаемом газе, г/м3:
для слабослипающихся пылей до 1000
для среднеслипающихся пылей 250
Температура очищаемого газа, С до 400
Давление, кПа до 5
Коэффициент гидравлического сопротивления циклонов:
для одиночного исполнения 147
для группового исполнения
с «улиткой» 175
со сборником 182



Основные технические характеристики циклонов типа ЦН15

Типоразмер циклона Площадь
сечения
цилинд-
рической
части корпуса
(группы корпусов),
м2
Производи-
тельность,
м3 /час
Рабочий объем
бункера,
м3
при V=2,5м/сек при V=4,0м/сек
ЦН-15-200×1УП 0,0314 283 452 0,04
ЦН-15-300×1УП 0,07 630 1000 0,082
ЦН-15-400×1УП 0,125 1110 1800 0,13
ЦН-15-500×1УП 0,196 1800 2800 0,32
ЦН-15-600×1УП 0,282 2500 4100 0,43
ЦН-15-700×1УП 0,384 3500 5500 0,58
ЦН-15-800×1УП 0,502 4500 7200 1,03
ЦН-15-900×1УП 0,635 5700 9200 1,65
ЦН-15-1000×1УП 0,785 7100 11300 2,50
ЦН-15-1200×1УП 1,13 10200 16200 3,73
ЦН-15-1400×1УП 1,538 13900 22200 6,44
ЦН-15-1600×1УП 2,00 18000 28800 8,2
ЦН-15-1800×1УП 2,50 22500 36000 13,4
ЦН-15-2000×1УП 3,00 27000 43200 16,0
ЦН-15-300×2УП (СП) 0,14 1270 2000 0,20
ЦН-15-400×2УП (СП) 0,25 2300 3600 0,31
ЦН-15-500×2УП (СП) 0,392 3500 5600 0,50
ЦН-15-600×2УП (СП) 0,564 5100 8100 0,60
ЦН-15-700×2УП (СП) 0,768 6900 11100 0,83
ЦН-15-800×2УП (СП) 1,004 9000 14400 1,15
ЦН-15-900×2УП (СП) 1,27 11400 18300 1,45
ЦН-15-400×4УП (СП) 0,50 4500 7200 0,76
ЦН-15-500×4УП (СП) 0,784 7000 11300 1,10
ЦН-15-600×4УП (СП) 1,128 10200 16300 1,50
ЦН-15-700×4УП (СП) 1,536 13800 22000 2,03
ЦН-15-800×4УП (СП) 2,008 18100 28900 2,61
ЦН-15-900×4УП (СП) 2,54 22800 36600 3,01
ЦН-15-500×6УП (СП) 1,176 10600 16900 2,72
ЦН-15-600×6УП (СП) 1,692 15300 24400 4,45
ЦН-15-700×6УП (СП) 2,304 20800 33100 6,2
ЦН-15-800×6УП (СП) 3,012 27100 43300 10,2
ЦН-15-900×6УП (СП) 3,81 34300 54900 13,1
ЦН-15-500×8УП (СП) 1,568 14100 22600 6,2

Основные габаритные размеры циклона (группы циклонов) с «улиткой», со сборником и пирамидальным бункером.

Типоразмер циклона Размеры, мм   Масса

с бунке-
ром, кг


D1 Н Н1 Н2 Н3 В L а*б/А*Б b
1 2 3 4 5 6 7 8 9 10 11
ЦН-15-200×1УП/СП   1876 1106 1391 360 436 436 132*52 100 55
ЦН-15-300×1УП/СП   2508 1505 1870 480 606 606 198*78 150 95
ЦН-15-400×1УП/СП   3080 1914 2359 530 706 706 264*104 200 145
ЦН-15-500×1УП/СП   3942 2463 2988 730 906 906 330*130 200 215
ЦН-15-600×1УП/СП   4544 2926 3532 750 1034 1034 396*156 200 400
ЦН-15-700×1УП/СП   5206 3396 4081 830 1134 1134 462*182 200 520
ЦН-15-800×1УП/СП   6028 3924 4690 1010 1334 1334 528*208 200 700
ЦН-15-900×1УП/СП   6742 4436 5281 1100 1536 1536 594*234 300 790
ЦН-15-1000×1УП/СП   7574 4954 5880 1300 1736 1736 660*260 300 1280
ЦН-15-1200×1УП/СП   8816 6056 7144 1210 2010 2010 792*312 300 2180
ЦН-15-1400×1УП/СП   10319 7055 8302 1490 2410 2410 924*364 300 3030
ЦН-15-1600×1УП/СП   11614 7983 9390 1630 2610 2610 1056*416 300 3720
ЦН-15-1800×1УП/СП   13204 9095 10663 1880 3012 3012 1188*468 360 5820
ЦН-15-2000×1УП/СП   14298 9913 11641 1930 3212 3212 1320*520 500 6870
ЦН-15-300×2УП/СП 245 2750 2737 1657 1653 2022 570 656 856 198*176 200 170

160
ЦН-15-400×2УП/СП 273 3442 3422 2156 2152 2601 650 756 956 264*32 200 280

270
ЦН-15-500×2УП/СП 377 4034 3974 2585 2582 3110 700 856 1256 330*284 300 400

380
ЦН-15-600×2УП/СП 426 4656 4591 3008 3002 3614 780 1008 1408 396*336 300 750

690
ЦН-15-700×2УП/СП 530 5508 5901 3608 3602 4293 920 1008 1608 462*388 300 980

915
ЦН-15-800×2УП/СП 630 6160 6012 4006 4001 4772 1060 1108 1808 528*440 300 1230

1130
ЦН-15-900×2УП/СП 720 6872 6687 4456 4450 5301 1210 1208 2008 594*492 300 1500

1380
ЦН-15-400×4УП/СП 426 3772 3806 2406 2402 2851 730 1206 1006 264*464 300 550

570
ЦН-15-500×4УП/СП 530 4464 4479 2805 2802 3330 910 1406 1156 330*563 300 750

770
ЦН-15-600×4УП/СП 630 5026 4997 3208 3202 3814 950 1658 1358 396*672 300 1360

1310
ЦН-15-700×4УП/СП 720 5718 5539 3608 3602 4293 1130 1908 1508 462*776 300 1820

1720
ЦН-15-800×4УП/СП 820 6380 6139 4006 4001 4772 1280 2110 1710 528*880 300 2380

2230
ЦН-15-900×4УП/СП 920 6962 6702 4406 4400 5251 1350 2210 1910 594*984 300 2880

2660
ЦН-15-500×6УП/СП 630 4913 5038 2704 2702 3229 1460 1910 1910 330*918 300 1700

1280
ЦН-15-600×6УП/СП 720 5773 5907 3185 3182 3791 1680 2210 2210 396*1092 300 2700

2030
ЦН-15-700×6УП/СП 820 6385 6513 3725 3722 4410 17201 2510 2510 462*1266 300 3250

2740
ЦН-15-800×6УП/СП 1020 7363 7448 4304 4301 5070 1955 2912 2912 528*1440 300 4500

3830
ЦН-15-900×6УП/СП 1120 8060 8146 4674 4670 5519 2180 3212 3212 594*1614 300 5200

4640
ЦН-15-1000×6УП/СП 1220 _____ 10459 _____ 5950             _____

6410
ЦН-15-500×8УП/СП 720 5253 5565 2824 2822 3349 1680 2510 2510 330*1178 300 2350

2300
ЦН-15-600×8УП/СП 1120 _____ 8345 _____ 4351             _____

6000



Циклоны изготавливаются в Екатеринбурге из Ст. 3 — 3 мм, Бункера – 4 мм. Изготавливаем циклоны из нержавеющей стали. По требованию заказчика толщина металла при изготовлении циклонов и бункеров может быть увеличена.

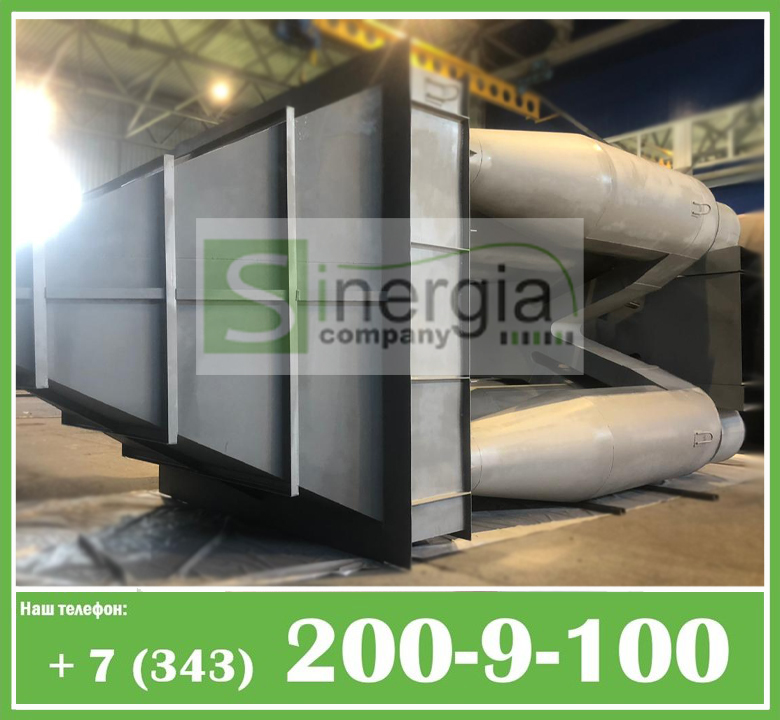

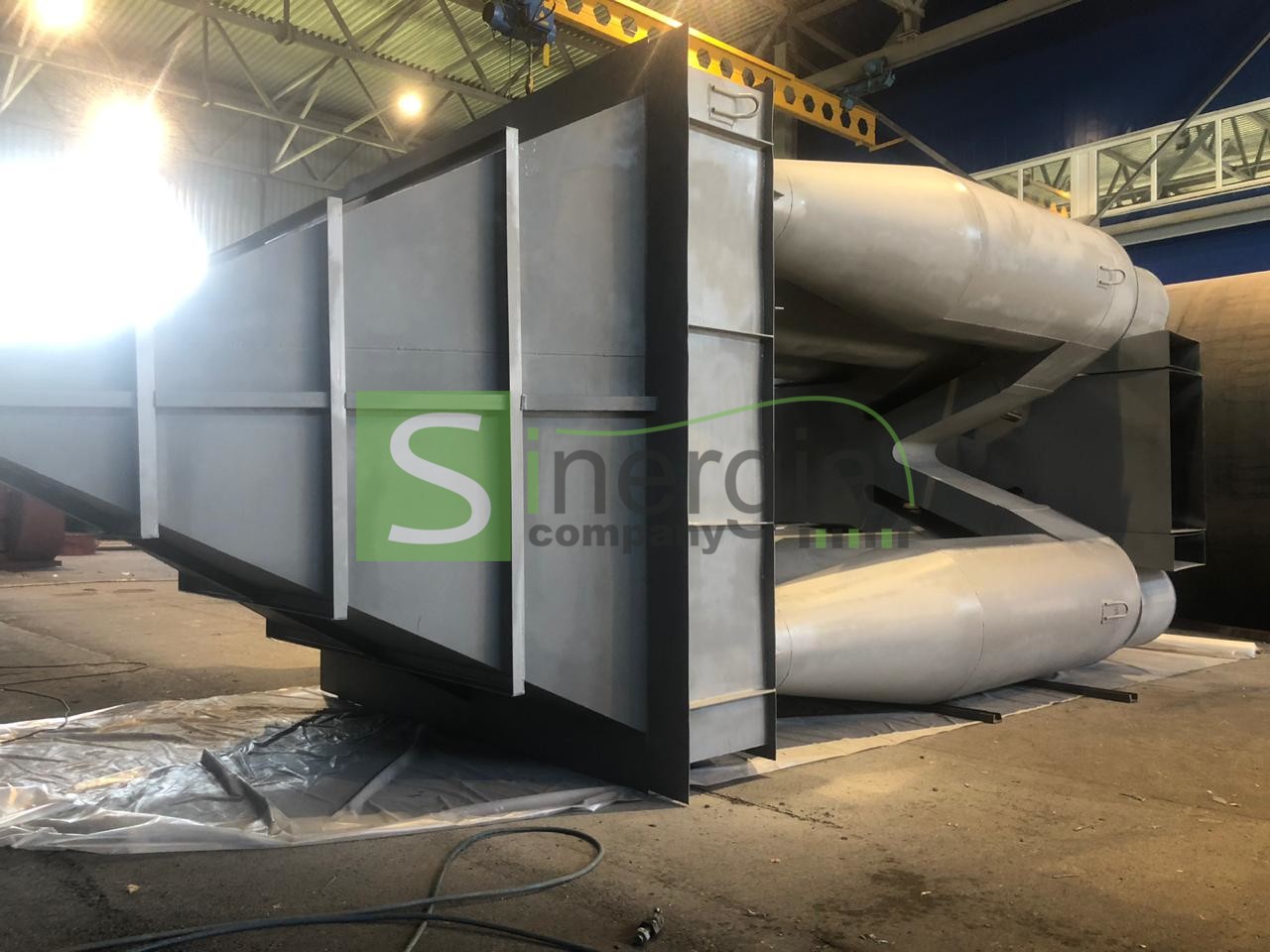

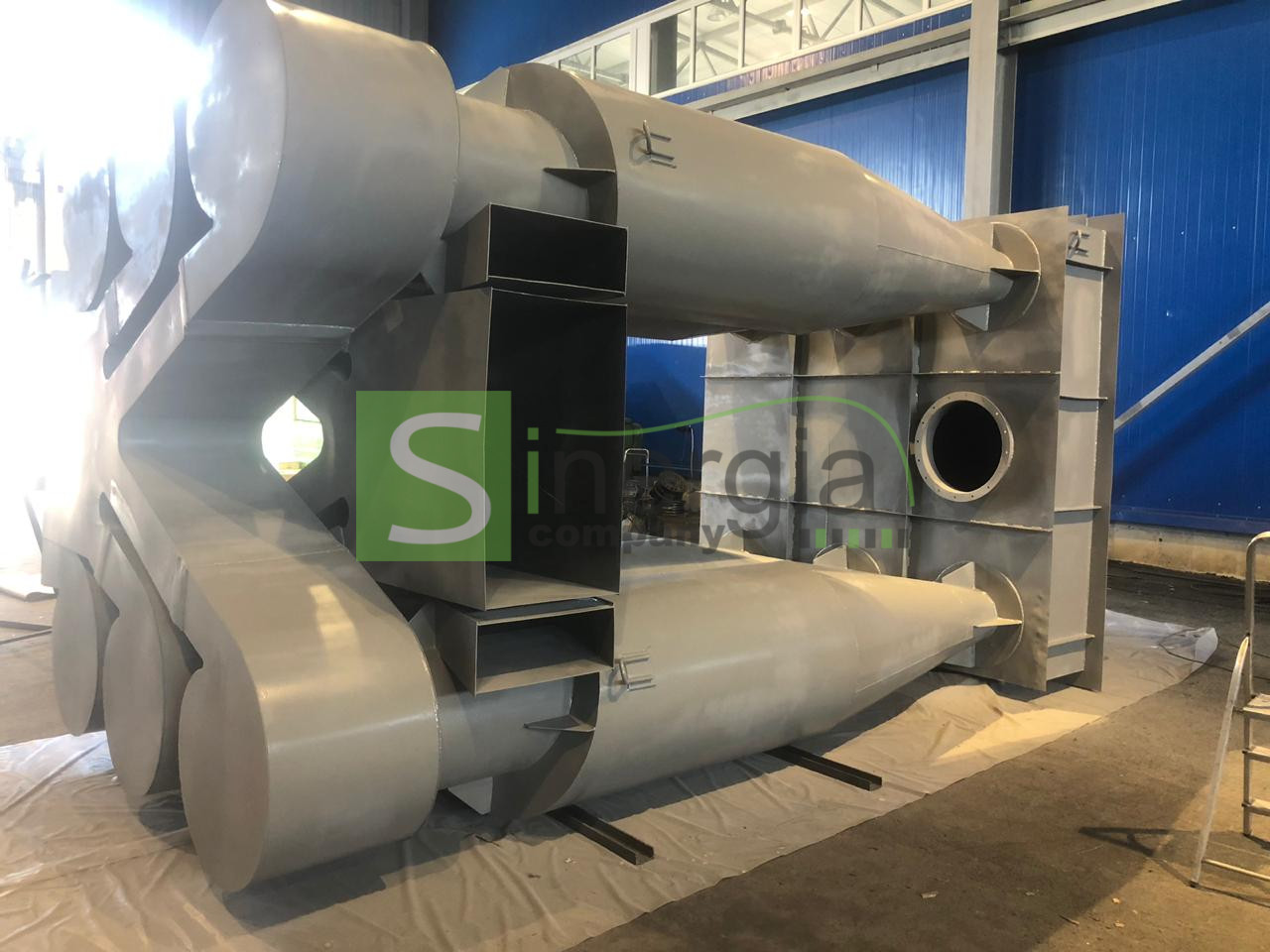

Циклоны ЦН 15 с « Улиткой» и пирамидальным бункером

Циклоны ЦН 15 во взрывобезопасном исполнении
