Газопромыватели КМП, циклон КМП в Екатеринбурге

Устройство газопромывателя КМП в Екатеринбурге – это изделие в виде скруббера низконапорного типа, именуемого Вентури. Основное его предназначение — очищать воздух из вентиляции, когда показатели запыленности воздуха на начальном этапе составляют до 30 г/м3.

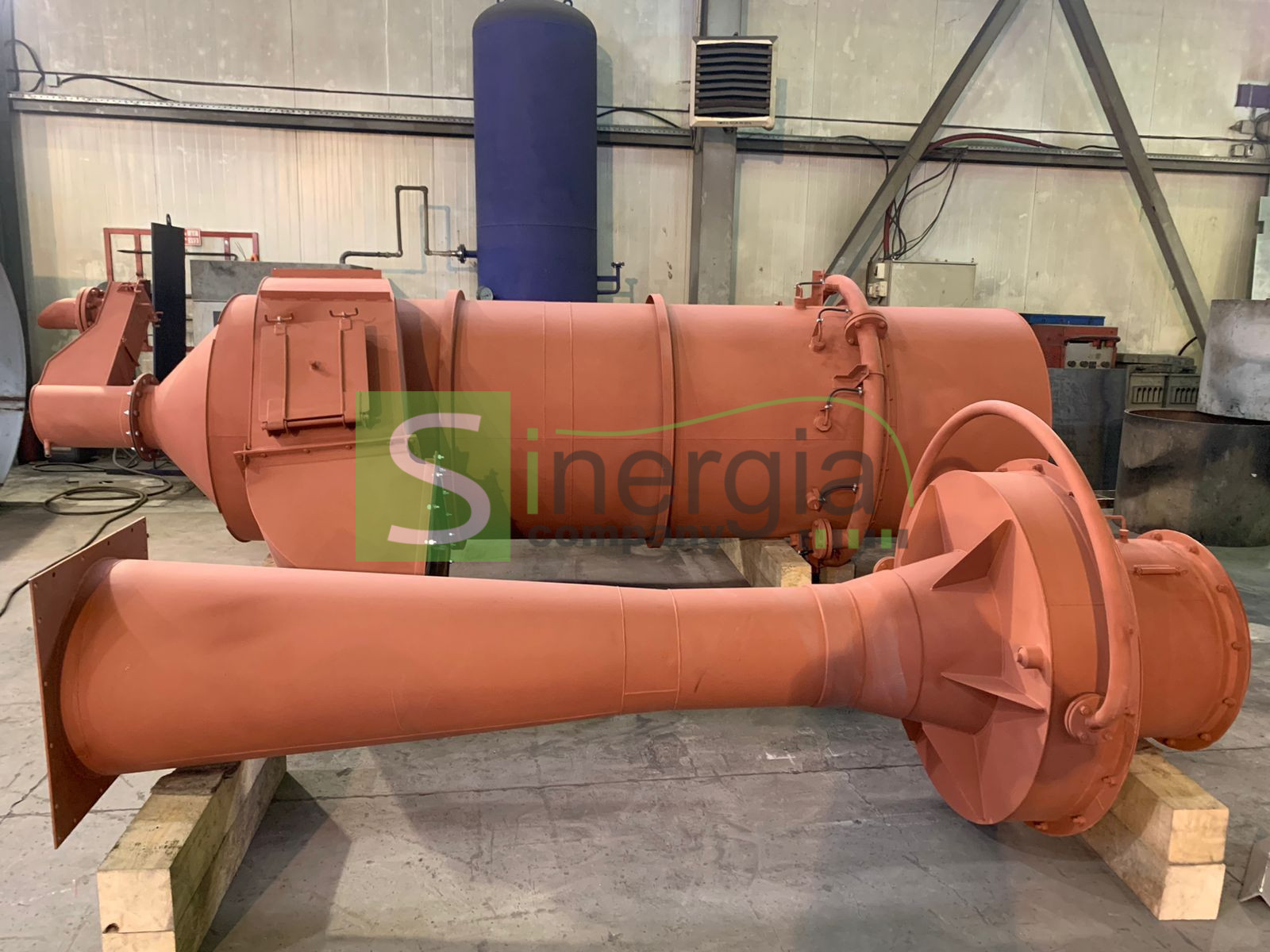

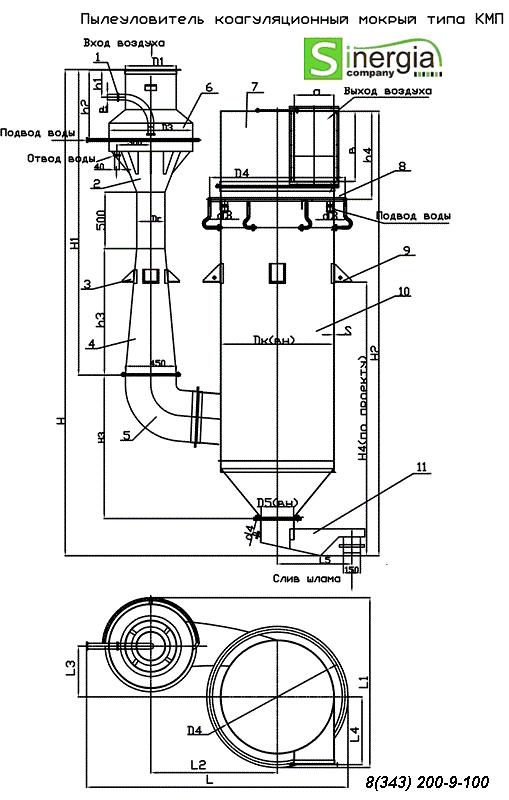

Устройство имеет две главные детали – трубу — распылитель и циклон – каплеуловитель с типом ЦВП, системы орошения периодического типа. Для подачи воды предусмотрен централизованный конфузор. Распылительная форсунка имеет отбойник у выхода из сопла, чтобы обеспечивать дробление потока жидкости.



Коагуляционные мокрые пылеуловители типа КМП, циклон кмп,газопромыватель кмп

Коагуляционные мокрые пылеуловители типа КМП, циклон кмп,газопромыватель кмп

Как работает скруббер

Достижение высокого уровня эффективности по улавливанию пыли обеспечивается благодаря тому, что поверхность контакта фаз велика. Она требует высокого уровня потребления энергии. Тонкодисперсный аэрозоль образовывается благодаря механическому процессу промывания попадающей в устройство жидкости. Такие технические характеристики обеспечивают высокую эффективность установки.

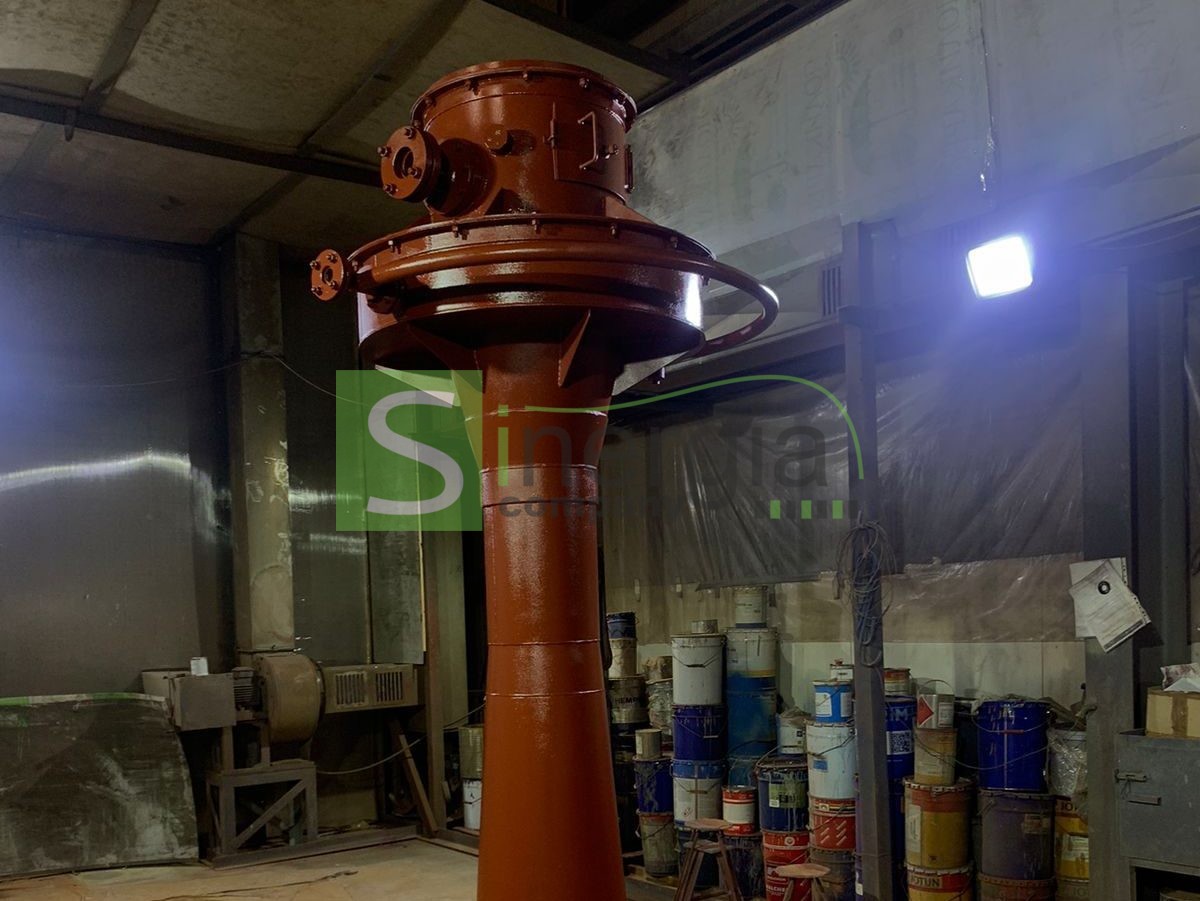

Вода поступает в трубу Вентури в сужающую часть, которая называется конфузор. На выходе из сопла расположена распылительная форсунка, оснащенная отбойником конусного типа. Его назначение — дробить поток жидкости. Скруббер Вентури помимо конфузора имеет еще горловину и расширяющую часть (диффузор). В конфузоре загрязненный газовый поток, поступающий сверху, увеличивает скорость прохождения по мере того, как уменьшается его сечение. По боковым патрубкам в это время подается промывочная вода. В результате турбулентности она разбивается на капли и пыль из газового потока оседает на них. Далее, из горловины она проходит в диффузор и ее скорость падает, т.к. поперечное сечение расширяющейся части увеличивается. Здесь мелкие капли объединяются. На выходе эти капли с пылью поступают в циклон.

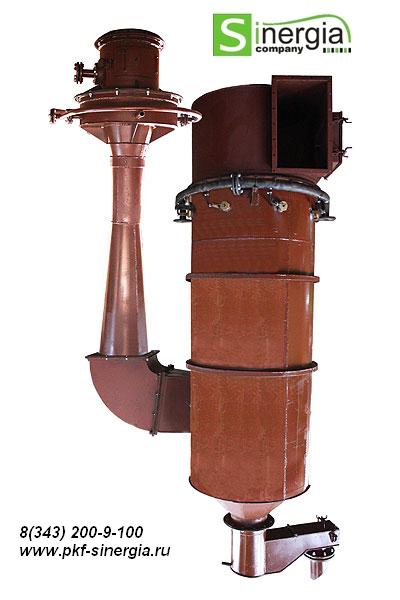

циклон кмп, мокрый пылеуловитель кмп





Классификация КМП

Производители оборудования в Екатеринбурге выпускают изделия, которые различаются по таким признакам:

  • производительности по воздуху (7000 ÷140000 м3/ч);
  • диаметру горловины (250 ÷ 800 мм);
  • количеству форсунок (8 ÷ 24 шт.);
  • месту расположения форсунок (по боковым патрубкам конфузора, расположеным по горловине, комбинированного типа);
  • материалу изготовления конструктивных частей.

Качество пылегазоочистки зависит от размера частиц пыли, количества подаваемой жидкости, диаметра капель, скорости между каплями жидкости и частицами пыли. Разделение на шлам и очищенный газ тем качественнее, чем больше плотность загрязнений, размер частиц, количество полученных мельчайших капель и перепад давления в устройстве. Для установки в конкретном месте необходимо собрать данные о состоянии воздушной среды, чтобы определить величину перепада давления в мокром пылеуловителе.

Изделия изготавливаются на предприятиях в Екатеринбурге, которые специализируются по изготовлению пылеуловителей КМП. Они должны иметь технические условия и при производстве придерживаться требований технологической документации, а к потребителю поставлять устройство с комплектом необходимой документации и гарантийными обязательствами.

Применение газопромывателя КПМ практикуется, чтобы улавливать пыль с частицами свыше 20 мкм. Изделия доступны для приобретения на отечественном рынке. Газопромыватель КМП можно купить в ПО «Синергия» по выгодной цене.

Технические характеристики

Наименование

КМП2,5

КМП3,2

КМП4

КМП8

Производительность по воздуху при t=+20°С, м 3 /ч

7000-14000

12000-22000

18000-35000

70000-140000

Максимальное разряжение, кгс/м 2

500

Перепад давлений, кгс/м 2

60-350

Скорость воздуха в горловине, м/с

40-70

Начальная запыленность воздуха, г/м 3

90

Минимальный располагаемый напор воды, кгс/см 2

1,0

Расход воды, л/м 3 воздуха

0,2-0,6

Кол-во форсунок, шт.

8

10

12

24

Расход газа, тыс. м3/ч

6,5-14,5

11-24

17-33,5

64-150

Масса, кг

1060

1260

1777

10759



Наименование

Производительность по воздуху, м3/ч

длина L

ширина В

высота В

Масса, Кг

КМП-2,5

7000-14000

2300

1415

3350

1060

КМП-3,2

12000-20000

2800

1845

4990

1260

КМП-4,0

18000-35000

3540

2240

5630

1848

КМП-5,0

28000-55000

3980

2705

7645

4010

КМП-6,3

45000-86000

4480

3190

8360

5310

КМП-7,1

58000-110000

5240

3695

9290

7308

КМП-8,0

70000-140000

5720

4105

10060

10477



Расчет степени очистки воздуха от пыли в КМП обусловлен экспериментально установленной зависимости диаметра частиц, уловленных на 50%, от удельной мощности контактирования, иначе говоря мощности, которая затрачивается только на контактирование газа с жидкостью при расходе газа V= 1 м3/с. Удельная мощность контактирования зависит от расхода газа и орошающей жидкости, гидравлического сопротивления и типоразмера аппарата КМП.

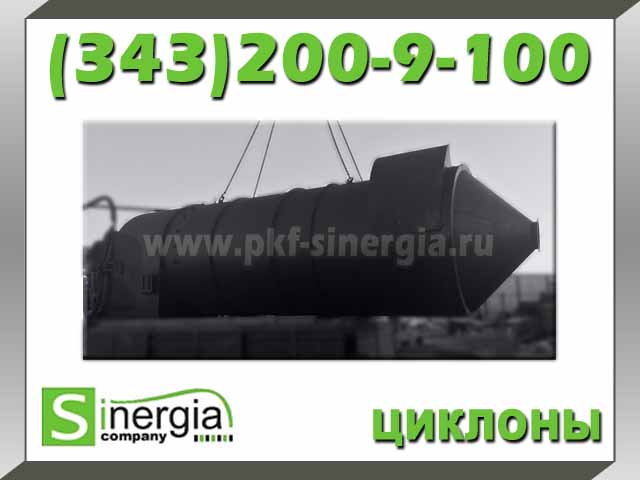

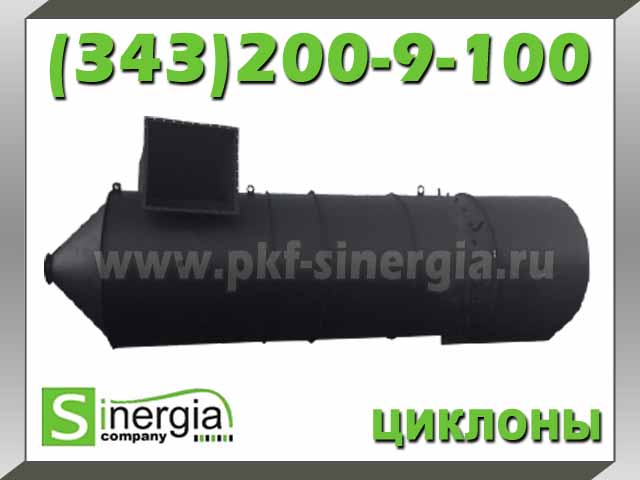

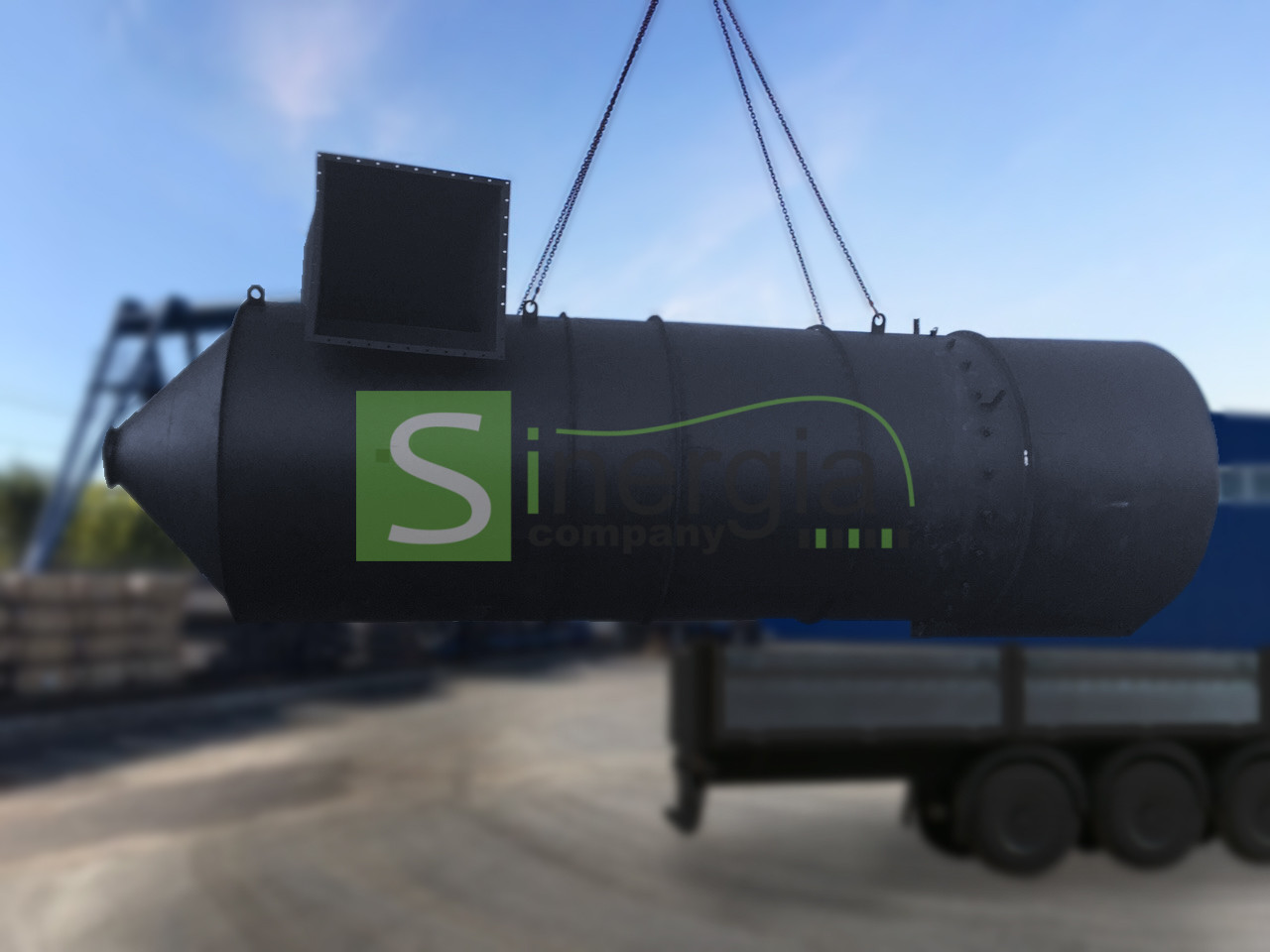

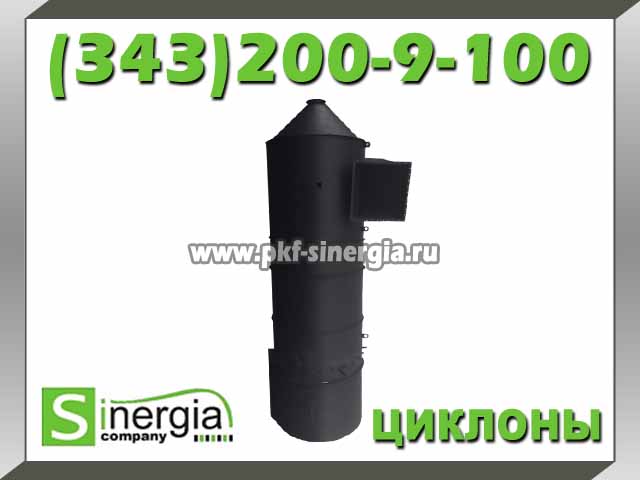

Циклон КМП-8,0 Циклон КМП-2,5 Циклон КМП-7,1

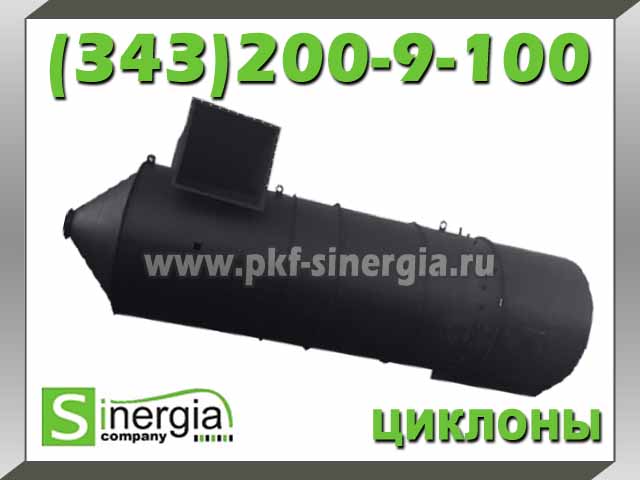

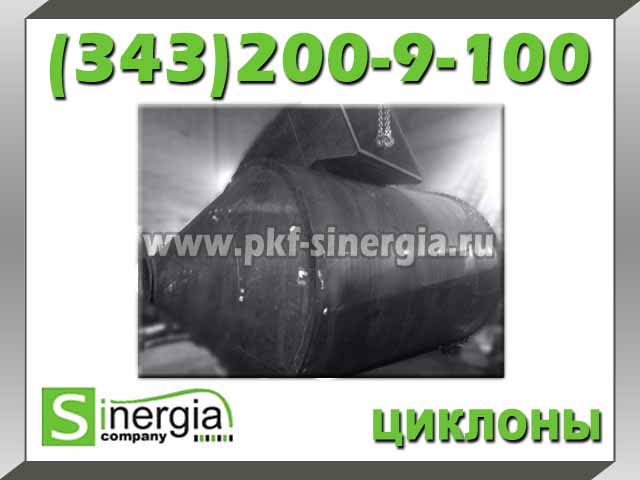

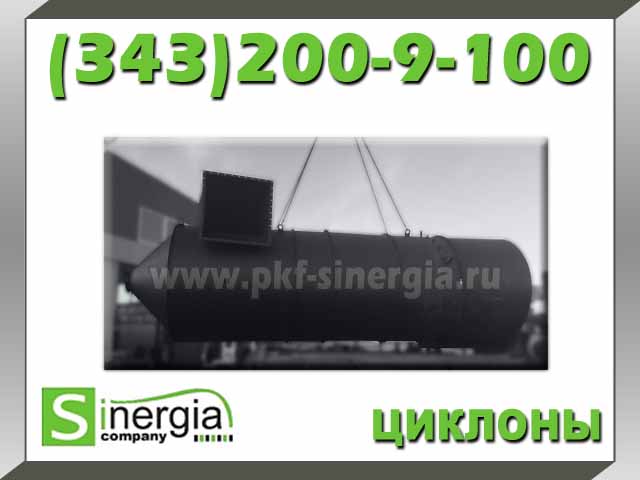

Газопромыватель КМП-5,0 Газопромыватель КМП-4,0 Циклон КМП-6,3
