Циклоны У21-ББЦ в Екатеринбурге

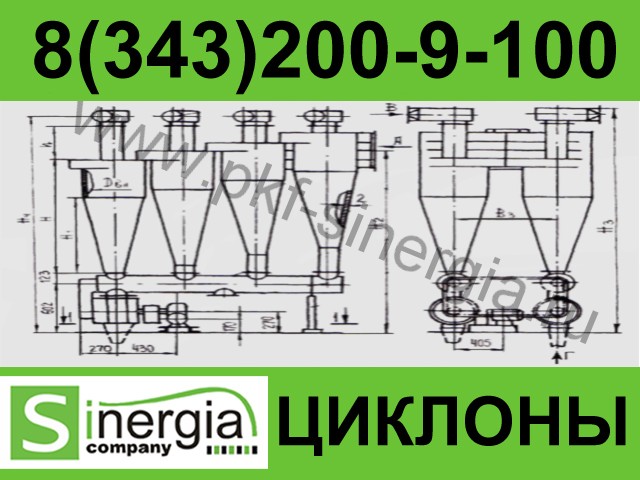

у21-ББцу21-ББц чертёж

Установка батарейных циклонов типа У21-ББЦ в Екатеринбурге, именуемые в дальнейшем «батарейные установки», предназначены для очистки запыленного воздуха, поступающего из аспирационных и пневмотранспортных сетей хлебоприемных и хлебоперерабатывающих предприятий. Батарейные установки изготавливаются по I категории ГОСТ 15150 в климатическом исполнении «У». Батарейные установки изготавливаются в Екатеринбурге десяти типоразмеров в четырех исполнениях: с выбросом очищенного воздуха вбок и вверх с двумя типами привода шлюзовых затворов каждый. Привод блока шлюзовых затворов может быть от электродвигателя и редуктора или от мотор-редуктора.

Установки батарейных циклонов повышенной монтажной готовности типа У21-ББЦ — при заказе можно заказать поворот (разворот) входного и выходного патрубка на необходимые углы для удобного и быстрого монтажа изделия на объекте

При выводе очищенного воздуха вверх вместо сборной коробки к верхней крышке батареи циклонов крепится выходной патрубок (с ответным фланцем и прокладкой, представляющий собой конический сварной переходник с двумя фланцами, одним из которых он крепится к крышке, а другим — к воздуховоду.

Входной патрубок (с ответным фланцем и прокладкой), служащей для подачи запыленного воздуха в циклоны, представляет собой сварной переходник с двумя фланцами. Одним фланцем (прямоуголь­ным) патрубок присоединяется к батареи циклонов, а вторым (круглым) к воздуховоду запыленного воздуха.

Сборный конус, служащий для сбора осаженной пыли, представляет собой сварной конический переходник с двумя фланцами. Одним фланцем сборный конус крепится к нижней крышке батареи, а ко второму крепится агрегат шлюзовых затворов своим входным фланцем.

Агрегат шлюзовых затворов, служащий для вывода собранной пыли в пыле провод, представляет собой сборную конструкцию, состоящую из шлюзового затвора, привода и выпускного патрубка.

Станина, служащая для установки батареи циклонов и агрегата шлюзовых затворов, представляет собой металлоконструкцию, сваренную из профильного проката.

Принцип действия:

Запыленный воздух через входной патрубок поступает в циклоны и получает вращательное винтообразное движение. Частицы пыли, как более Общий тяжелые, под действием центробежной силы прижимаются к стенкам циклонов, теряют скорость и скатываются вниз в сборный конус.

С помощью агрегата шлюзовых затворов собранная пыль выводится в пылепровод, а очищенный воздух через выхлопные трубы циклонов и сборную коробку выводится из циклонов в воздуховод очищенного воздуха.

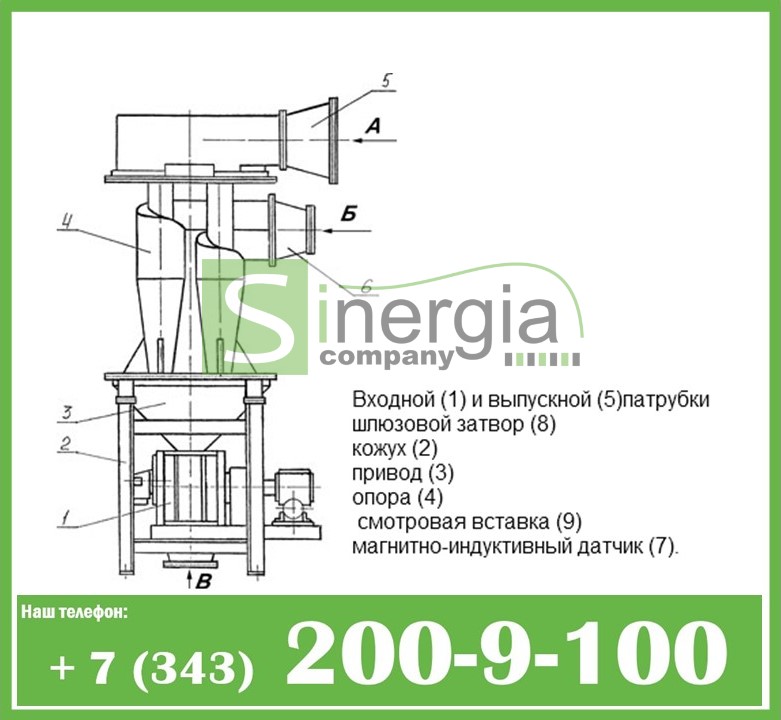

у21-ББц принцип работы

Технические характеристики и принцип действия

Циклон У21-ББЦ-200

Циклоны У21-ББЦ-200

Циклон У21-ББЦ-200 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.
Циклон У21-ББЦ-225

Циклоны У21-ББЦ-225

Циклон У21-ББЦ-225 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.
Циклон У21-ББЦ-250

Циклоны У21-ББЦ-250

Циклон У21-ББЦ-250 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.
Циклоны У21-ББЦ-275

Циклоны У21-ББЦ-275

Циклон У21-ББЦ-275 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.
Циклон У21-ББЦ-300

Циклоны У21-ББЦ-300

Циклон У21-ББЦ-300 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.
 Циклон У21-ББЦ-350

Циклоны У21-ББЦ-350

Циклон У21-ББЦ-350 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.
 Циклоны У21-ББЦ-400

Циклоны У21-ББЦ-400

Циклон У21-ББЦ-400 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.
 Циклоны У21-ББЦ-450

Циклоны У21-ББЦ-450

Циклон У21-ББЦ-450 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.
Циклон У21-ББЦ-500

Циклоны У21-ББЦ-500

Циклон У21-ББЦ-500 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.
Циклоны У21-ББЦ-550

Циклоны У21-ББЦ-550

Циклон У21-ББЦ-550 Эксплуатация, преимущества, принцип работы, технические характеристики, чертежи, схемы.



Устройство: Батарея циклонов является основным узлом батарейной установки циклонов, служащим для очистки запыленного воздуха и представляет собой сварную конструкцию, состоящую из четырех цикло­нов, собранных на двух крышках. К верхней крышке болтами крепится сборная коробка, а к нижней — сборный конус. Сборная коробка, служащая для сбора очищенного воздуха из четырех циклонов и вывода его в воздуховод очищенного воздуха, на боковой поверхности имеет фланец для присоединения выходного патрубка при выбросе очищенного воздуха вбок. Выходной патрубок (с ответным фланцем и прокладкой) служащий для присоединения воздуховода очищенного воздуха к сборной коробке, представляет собой сварной переходник, снабженный двумя фланцами. Одним фланцем (прямоугольным) — крепится к сборной коробке, а вторым (круглым) — к воздуховоду.
