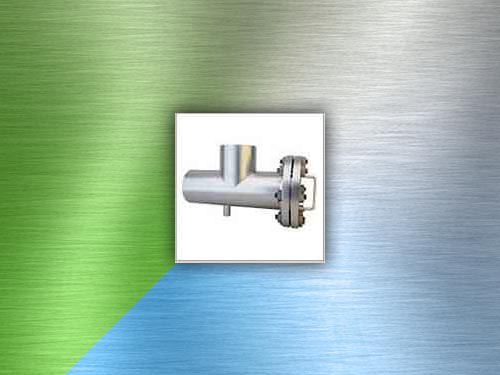

Фильтр сетчатый ФС V

Опросный лист для заказа фильтров ФС-V (скачать)

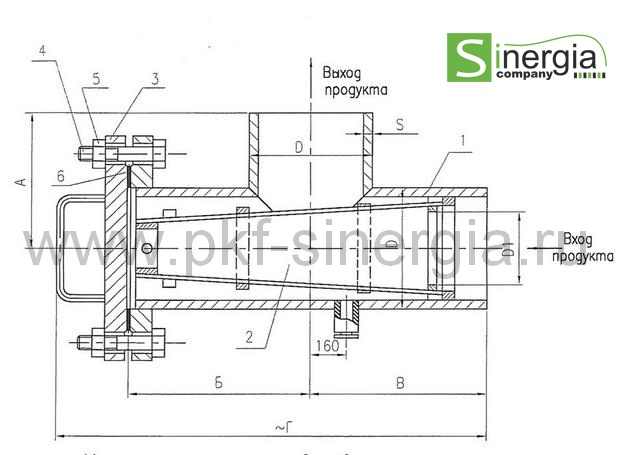

Фильтр сетчатый ФС V1 — корпус фильтра; 2 — фильтроэлемент; 3 — крышка фильтра; 4 — шпилька; 5 — гайка; 6 — прокладка.

Фильтры сетчатые ФС-5, устанавливаемые перед арматурой регулирования и контроля, предназначены для очистки потока среды, проходящего через корзину фильтра, которая изготавливается из стальной сетки. Широко применяются в тепловой и в других отраслях промышленности. Обычно устанавливаются в трубопроводах для защиты контрольно-измерительного оборудования, насосов, клапанов, регуляторов и других элементов, входящих в конструкцию установки, от посторонних частиц в составе вещества.

В отличие от прямоточных фильтров, в ФС V поток вещества более тщательно очищается за счёт изменения его направления – поток проходит по Г-образному контуру.

Фильтр состоит из основных частей: корпуса, вкладыша фильтра (сетчатой корзины) и крышки фильтра. Корпус выполняет также роль отстойника – в его нижней части есть дренажное отверстие. Для очистки фильтрующего элемента демонтаж системы не требуется.

Технические данные:

  • диаметр условного прохода — DN 50 — DN 400;
  • номинальное давление от 2,5 до 6,3 МПа;
  • допускается использование при температуре рабочей среды от – 60° С, до + 450° С и температуре окружающей среды от – 60° С до + 70 °С.

Материалы:

  • корпус изготовлен из стали О9Г2С;
  • материал сетки – устойчивая к коррозии сталь 12Х18Н10Т с ячейками – 0,2 мм.

По желанию клиента существует возможность изготовления сетки для корзины фильтра с другим размером ячеек. Купить фильтр ФС-5 можно в компании ПО «Синергия» по выгодной цене.

Габаритные и присоединительные размеры фильтров сетчатых тип ФС-V. (размеры в мм):

Обозначение
фильтра

D

S*

А*

Аф*

Б*

Бф*

В*

Г*

Масса фильтра
(под приварку) кг*

ФС-V-50-10

57

3

130

130

190

190

150

412

9,0

ФС-V-80-10

89

3,5

145

145

210

210

180

460

12,8

ФС-V-100-10

108

4

155

155

230

230

200

500

17,7

ФС-V-150-10

159

6

180

180

260

260

260

592

53,8

ФС-V-200-10

219

8

210

210

300

300

300

682

56,02

ФС-V-250-10

273

10

240

240

350

350

350

772

91,0

ФС-V-З00-10

325

12

280

280

380

380

420

892

161,2

ФС-V-350-10

377

12

320

320

430

430

520

1046

243,4

ФС-V-400-10

426

16

330

330

450

450

650

1198

353,6

ФС-V-500-10

530

12

400

400

540

540

810

1438

370,9

ФС-V-600-10

630

12

450

450

600

600

980

1672

526,7

Пример условного обозначения фильтра
ФС-А-Б-В-Г-Д-Е
ФС — фильтр сетчатый;
А — конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI);
Б — условный диаметр DN, мм;
В — условное давление PN, кгс/см2 (МПа);
Г — условное обозначение сетки;
Д — материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.
Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с
условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей
сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450. С, °
