Шламоотводители ФШМ в Екатеринбурге

Основное назначение магнитного шламоотводителя ФШМ заключается в очистке воды температурой до 1500С от ферромагнетиков (стружка, ржавчина, окалина и т. д.) и всяческих примесей (шлама, ила, песка).

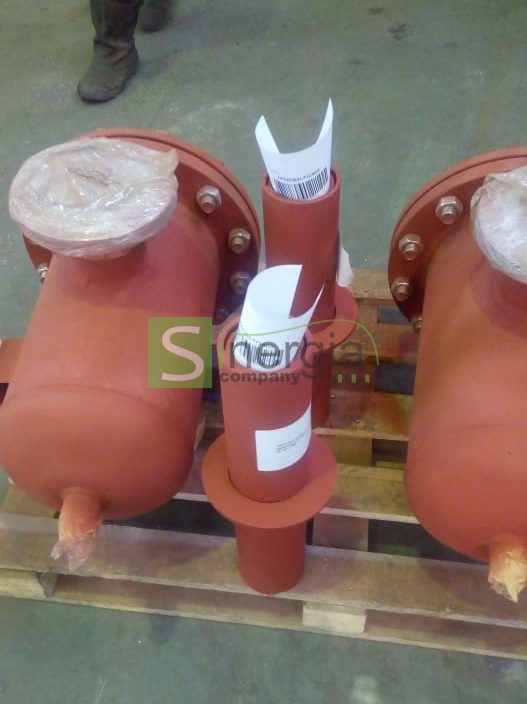

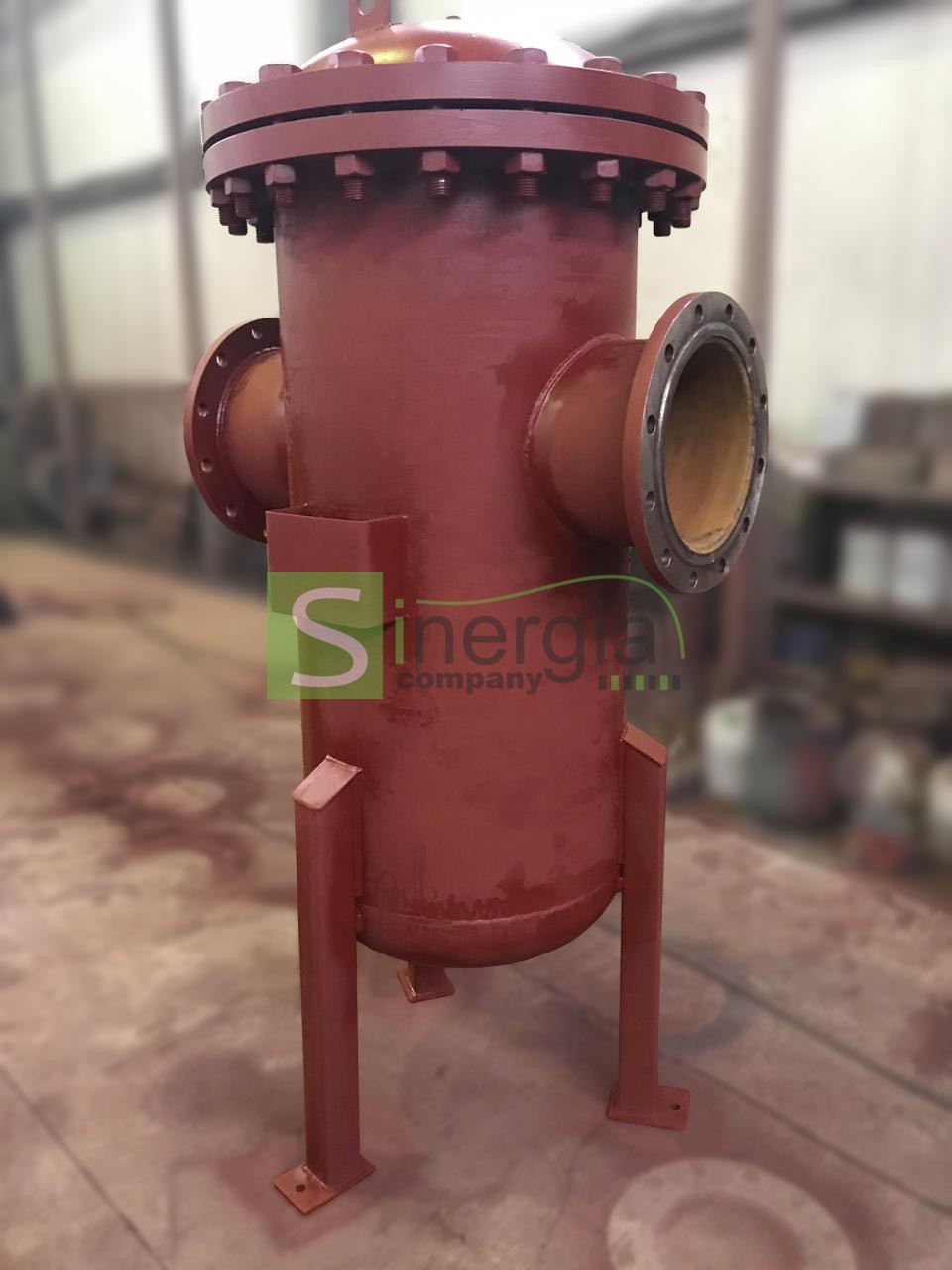

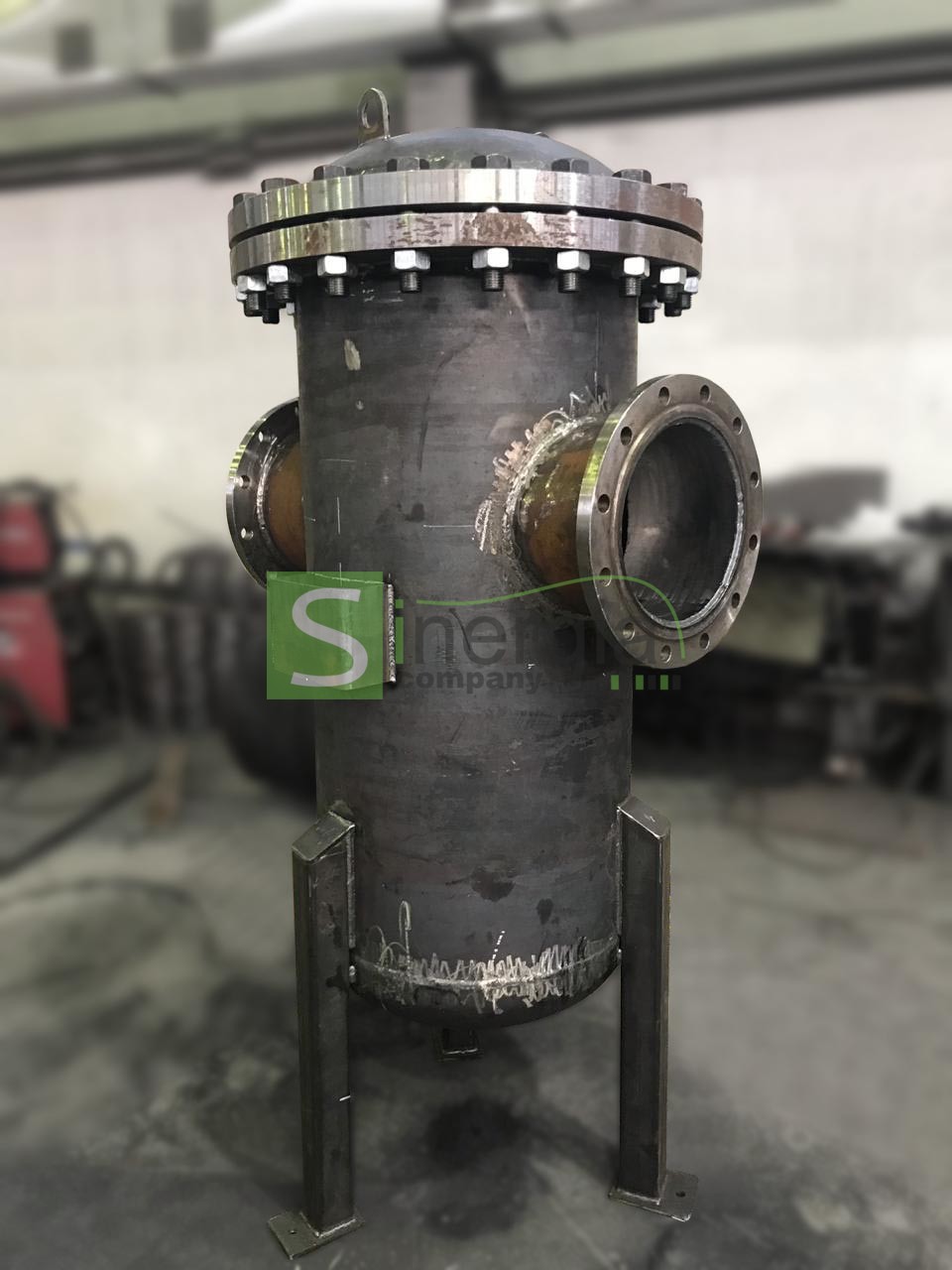

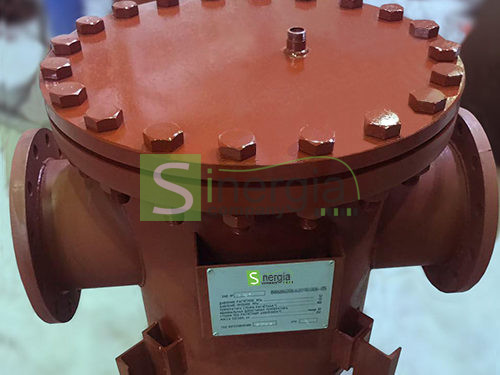

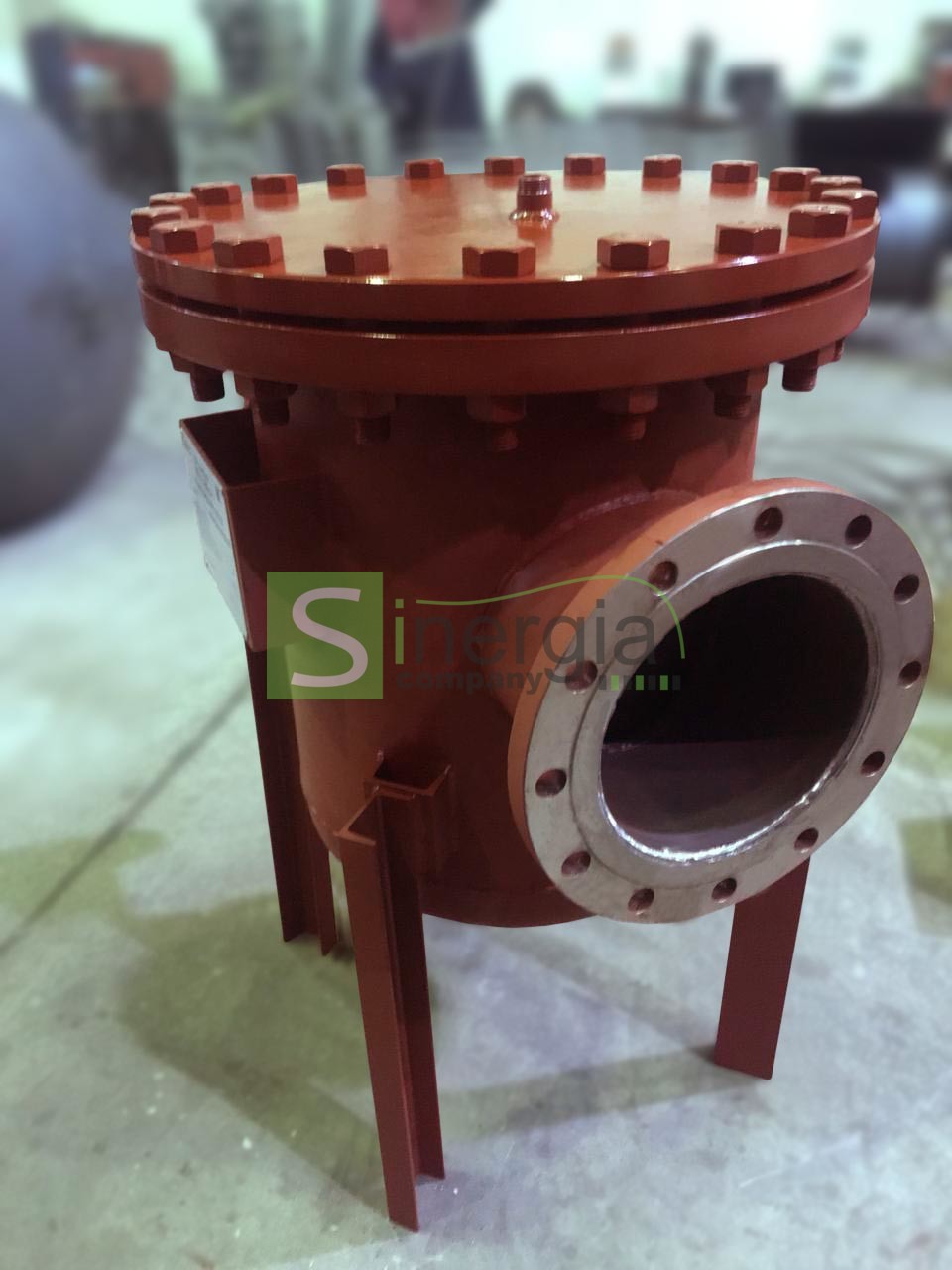

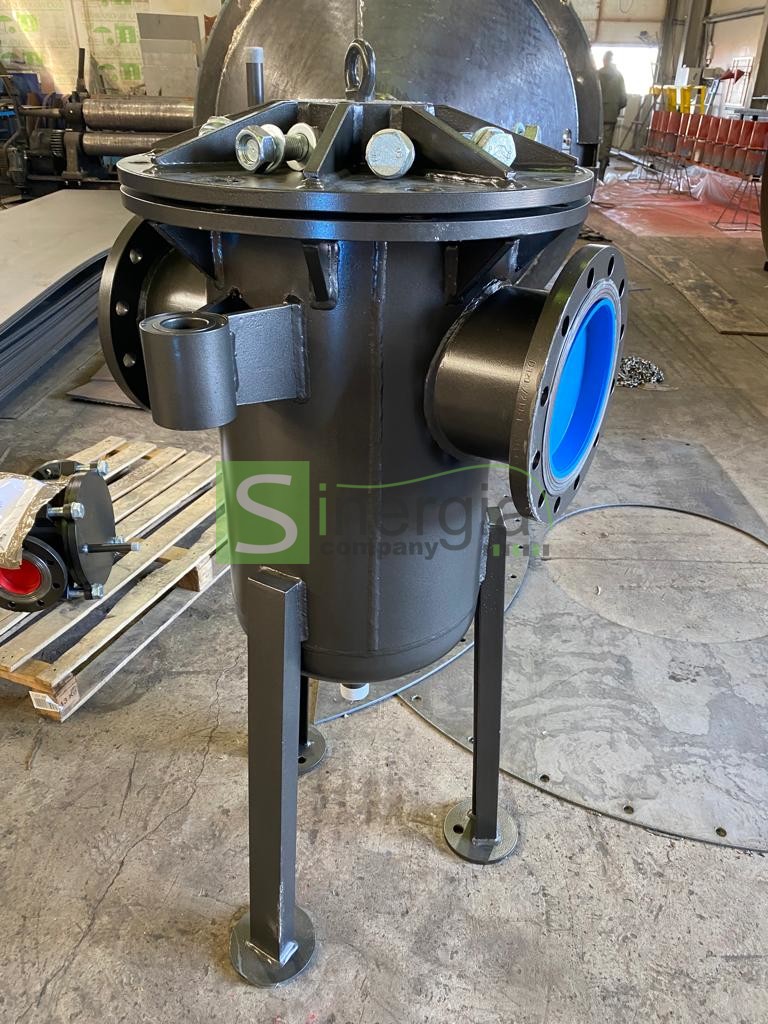

Магнитный шламоотводитель – это цилиндрический сосуд с днищами эллиптической формы. Верхняя часть выполнена в виде крышки, оборудованной разъемами фланцевого типа. Патрубки, через которые входи и выходит жидкость, имеют фланцевое соединение. Функции рабочих элементов исполняют фильтрующая кассета, стержни, изготовленные из постоянных неодимовых магнитов, и система перфорированных перегородок. Для производства каждой из этих деталей используется нержавейка. Постоянные магниты расположены перед сеткой. Фильтрующее устройство и система решеток делаются съемными. Это позволяет упростить процесс технического обслуживания устройства.

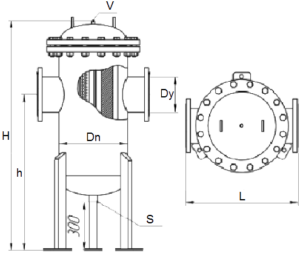

Чертеж шламоотводителя ФШМ

Принцип работы

Вода, попавшая в шламоотделитель, трижды меняет свое направление. При этом снижается скорость потока. Благодаря центробежной силе загрязнения устремляются к решеткам и стенкам корпуса. Под воздействием притяжения они спускаются в шламовую камеру. После этого вода направляется к перегородкам и отбойникам. При прохождении этих элементов она два раза меняет свое направление движения. Далее жидкость направляется в канал, конец которого оснащен магнитными стержнями, отвечающими за очистку воды от намагниченных частиц, а также всяческих ферромагнетиков. Те частицы, которые накапливаются на стержнях, под воздействием напора воды смываются в специальную камеру. Последний барьер на пути шлама – сетка. Она очищает воду от частиц, которые до сих пор не оказались в шламовой камере

Шламоотделитель магнитного типа отличается высокой эффективностью работы. Данное устройство удаляет из воды более 95% всех присутствующих в ней механических включейний. Величина гидравлического сопротивления незагрязненного шламоотводителя составляет менее 10 кПа. Если этот показатель превысил значение в 50 кПа, то необходимо выполнить очистку фильтра.

Монтаж

Установка магнитного шламоотделителя осуществляется в вертикальной плоскости крышкой вверх. Также необходимо учесть направление потока воды. Об этом подскажут стрелки, нанесенные корпус. Если магнитный шламоотводитель имеет небольшой диаметр, то его можно монтировать непосредственно на трубопровод. В случае с фильтрами большого диаметра необходимо предварительно подготовить бетонный фундамент, на который и производится установка устройства. Фиксация ФШМ осуществляется с помощью болтов. Теперь можно преступать к укладке трубопровода.

При открытии воздушного вентиля шламоотводитель наполнится водой. Как только фильтр заполнится, вентиль следует закрыть. Перед началом эксплуатации рекомендуется провести гидравлические испытания пробным давлением. Для чистки шламовой камеры не обязательно отключать фильтр, если сливной патрубок подключен к дренажной линии и выброс осуществляется под давлением. Нужно лишь на пару минут открыть вентиль дренажной линии.

Технические характеристики шламоотводителей ФШМ

Наименование Ду, мм Производительность, м3/ч Габариты, мм Масса, кг

min

max

Длина, мм

Высота, мм

ФШМ-40

40

3

12

400

470

44

ФШМ-50

50

4

18

400

470

46

ФШМ-65

65

7

31

400

520

51

ФШМ-80

80

10

42

400

570

59

ФШМ-100

100

15

64

520

620

90

ФШМ-125

125

20

90

520

800

135

ФШМ-150

150

30

145

600

1300

170

ФШМ-200

200

60

260

700

1430

244

ФШМ-250

250

98

450

840

1650

372

ФШМ-300

300

142

650

1000

2000

548

ФШМ-350

350

190

880

1200

2300

1270

ФШМ-400

400

250

1155

1200

2550

1410

ФШМ-500

500

300

1600

1400

3000

1850

ФШМ-600

600

350

2000

1600

3400

2400

ФШМ-700

700

400

2500

1570

3880

2620

ФШМ-800

800

450

3000

1800

3950

3380

Достоинства

Магнитный шламоотводитель обладает следующими преимуществами:

  • Повышает степень защиты оборудования (котлов, насосов, теплообменников и т. д.).
  • Эффективно задерживает частицы различных видов.
  • Улучшает теплоотдачу.
  • Обладает длительным сроком службы.
  • Не нуждается в частом обслуживании.
  • Удобен в использовании.

Обслуживание

Очистка фильтра производится при его заиливании. Определить это можно по уменьшению расхода воды при несменном напоре в трубопроводе. Процедура очистки фильтра включает в себя следующие работы:

  1. Остановить подачу воды.
  2. Открыть сливной и воздушный краны.
  3. Дождавшись полного опорожнения, демонтировать верхнюю крышку.
  4. Убрать ограничитель и достать фильтрующий картридж.
  5. Промыть магнитные стержни и сетку с помощью пластиковой щетки под напором воды.
  6. Промыть корпус водой.
  7. Если требуется осмотреть корпус устройства, то нужно демонтировать систему перегородок.
  8. Выполнить сбор шламоотводителя.

Чистить фильтр нужно с определенной периодичностью, которая определяется сроком эксплуатации, и зависит от того, насколько загрязнена вода, проходящая по трубопроводу.

Параметры работы ФШМ:

  1. Температура рабочей среды – не более 1500С. В случае со стандартной моделью – не более 1200С.
  2. Рабочее давление – до 1,6 МПа.

Вы можете купить шламоотводители ФШМ в Екатеринбурге вы можете в ПО «Синергия» по выгодной цене!
