Циклоны ЦКТИ-Б в Екатеринбурге
Наименование

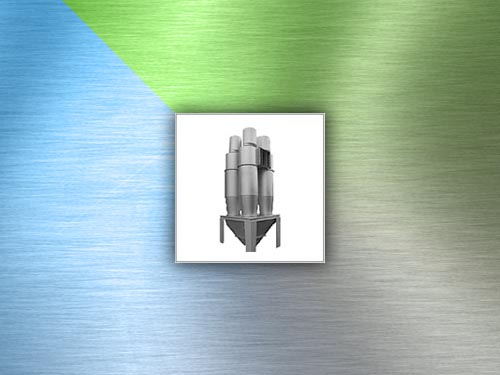

Циклоны ЦКТИ-Б
Назначение
Очистка воздуха от абразивных пылей
Циклоны ЦКТИ-Б в Екатеринбурге применяются в теплоэнергетике и других отраслях промышленности.
Служат такие циклоны для предварительной очистки газов перед высокоэффективными аппаратами – электрофильтрами, рукавными фильтрами и т.д.
Внимание! Циклон ЦКТИ-Б Не предназначен для улавливания абразивных пылей.
Оптимальная скорость Vц = 8 м/с Коэффициент гидравлического сопротивления при степени отсоса на рециркуляцию 15% — 6÷7 Особенности конструкции:

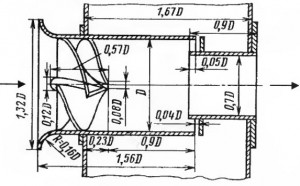

Исполнение секционное, с рециркуляцией части запыленного газа через одиночный циклон ЦН-15. Циклонные элементы имеют внутренний диаметр цилиндрической части 250 мм или 350 мм. Доля рециркулируемого потока запыленного газа – 10-15%.
Прямоточные батарейные циклоны могут быть встроены в форкамеру соответствующего аппарата тонкой очистки, образуя единую конструкцию двухступенчатого пыле- или золоуловителя. Если прямоточный циклон установлен для предварительной очистки газов перед электрофильтром, то дополнительно обеспечивается равномерность газораспределения в его активной зоне.
Эффективность улавливания золы с диаметром элемента 250 мм для частиц размером 10-15 мкм составляет 85-90%
