Циклоны БЦУ-М в Екатеринбурге
Наименование

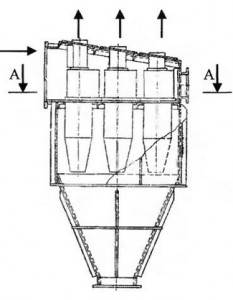

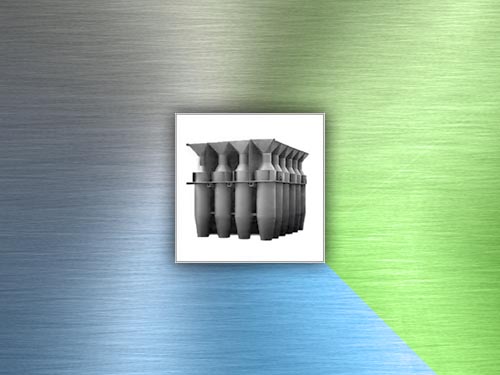

Циклоны БЦУ-М
Назначение
Очистка воздуха
Исполнение
Батарейные циклоны
Батарейные циклоны БЦУ-М в Екатеринбурге предназначены для энергетических установок.
Применяются в Екатеринбурге для улавливания золы из дымовых газов, для улавливания мелкодисперсной угольной пыли. Циклонный элемент с внутренним диаметром 231 мм имеет полуулиточный ввод газов. Коэффициент гидравлического сопротивления ζц = 110
Эффективность пылеулавливания Эффективность улавливания угольной пыли (δ50 = 10-15 мкм) составляет 95-96% Эффективность улавливания золы (δ50 = 10-15 мкм) составляет 90-95%
Технические характеристики
| Параметр | БЦУ-М тип 1 | БЦУ-М тип 2 | БЦУ-М тип 3 |  |
| Размещение элементов | вертикальное | Под углом 450 | Под углом 450 | |
| Подвод газа к элементам | В клиновидную камеру | В пылеосадительную камеру | В пылеосадительную камеру, образуемую двумя секциями | |
| Отвод газа от элементов | В клиновидную камеру | боковой | боковой | |
| Количество элементов По глубине По ширине | 10 7-15 | 12 7-15 | 14 15-24 |
