Фильтр сетчатый дренажный СДЖ в Екатеринбурге
Фильтр СДЖ – это сетчато-дренажный жидкостный фильтр, который используется в Екатеринбурге в области очищения нефти и иных жидкостей от различных механических примесей, которые могут быть представлены в виде ржавчины или металлической стружки.
Такой фильтр может быть установлен в трубопроводе, диаметр которого не превышает 1000 мм. Давление в трубопроводе не должно превышать 6,3 МПа.
Область применения в городе Екатеринбург
Используется в нефтяной, газовой и химической промышленности. Также может применяться на нефтяных базах и АЗС. Фильтр предотвращает попадание в насосное оборудование твердых частиц, присутствующих в механических примесях.

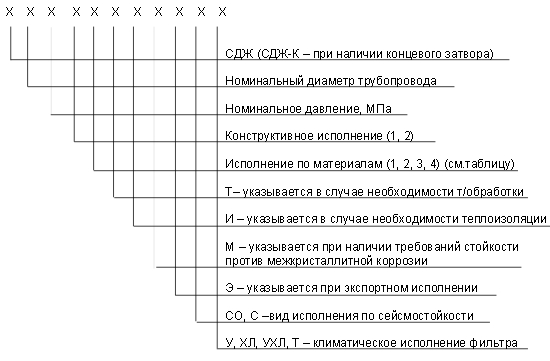

Пример обозначения фильтра: Фильтр СДЖ 250-1,6-1-2-С0-УХЛ1
Из чего состоит фильтр

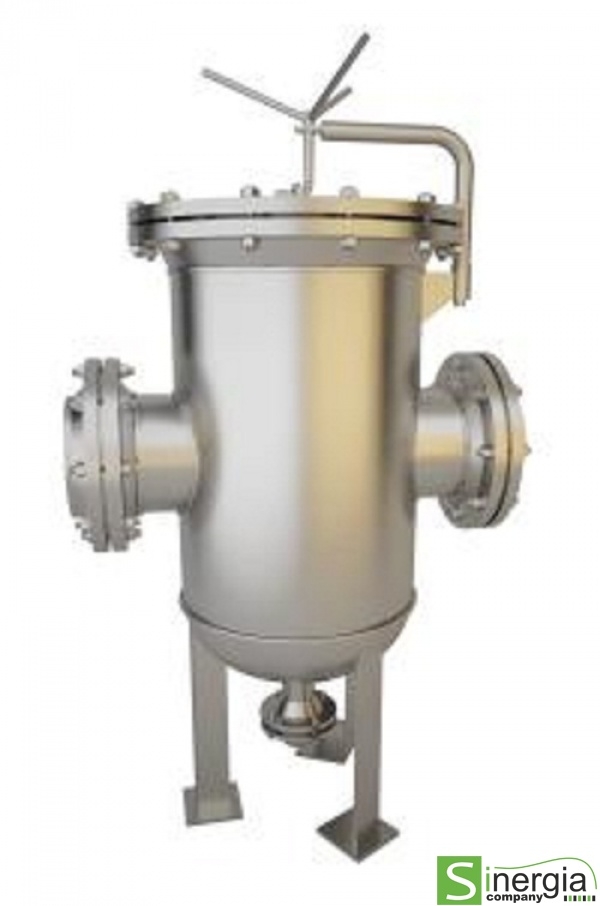

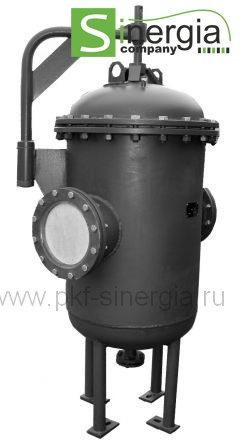

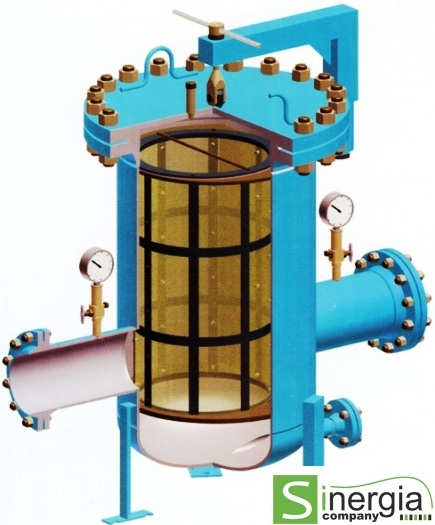

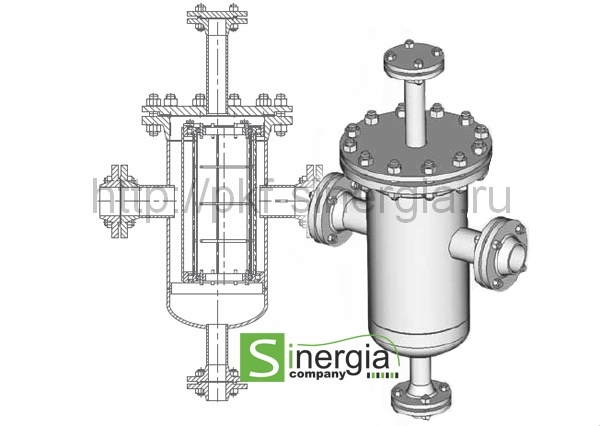

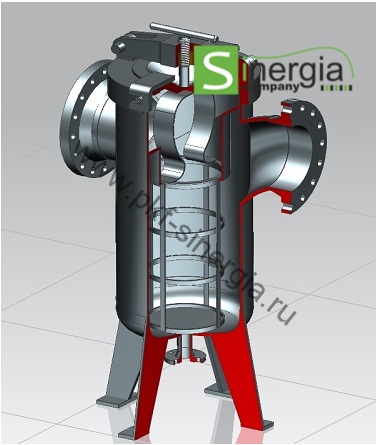

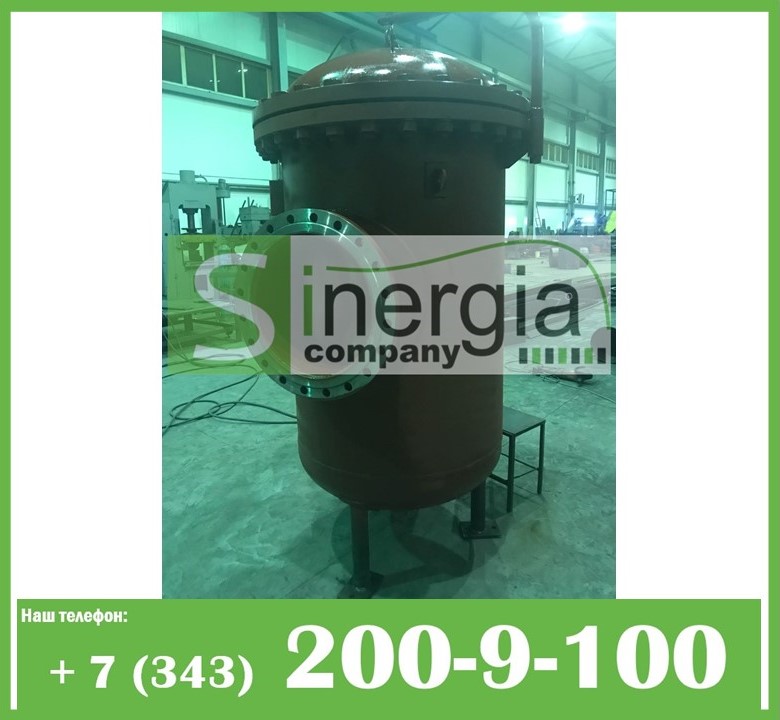

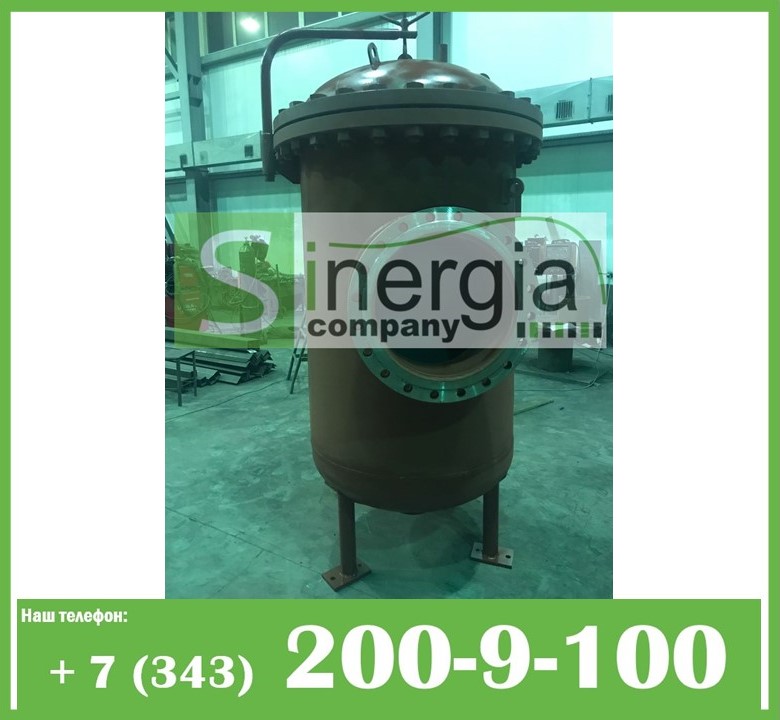

СДЖ представлен в виде вертикального цилиндра, который имеет съемную крышку, благодаря которой обеспечивается установка фильтра. Существует возможность время от времени очищать элементы фильтра, находящиеся во внутренней части корпуса. Днище конструкции является неразъемным. Фильтр устанавливается на стандартную опору, имеет воздушник, несколько технологических штуцеров и штуцеры, которые нужны под КИПиА.
Такие конструкции представляют собой специальные устройства в Екатеринбурге. Нужны для того, чтобы во время транспортировки газа и нефтепродуктов отделялись примеси. В большинстве случаев фильтр монтируют на трубопроводе с насосной подачей жидкости перед вентилем.

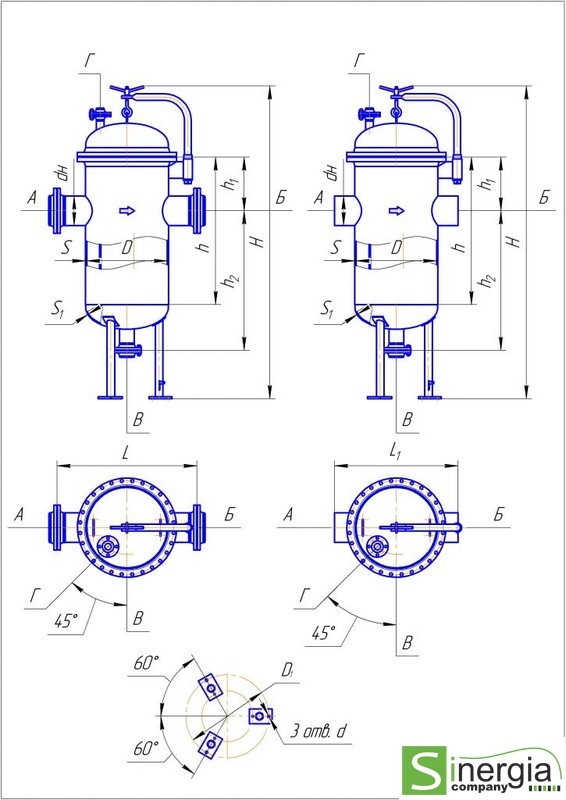

Различают следующие типоразмеры

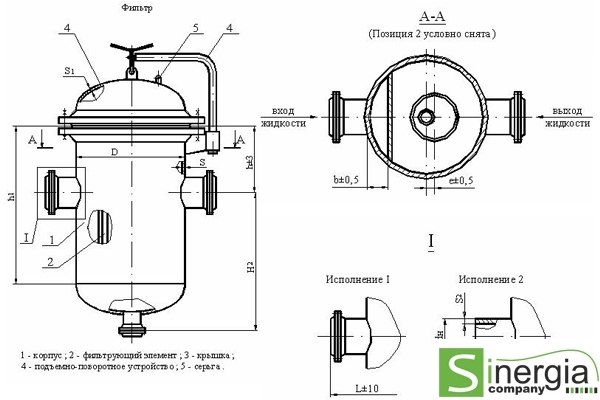

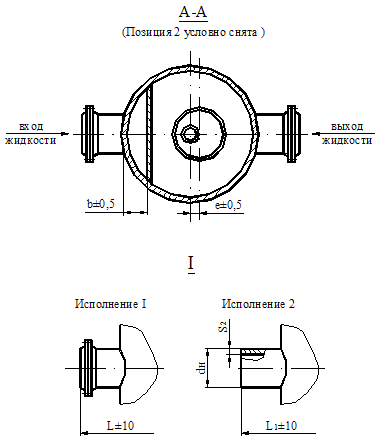

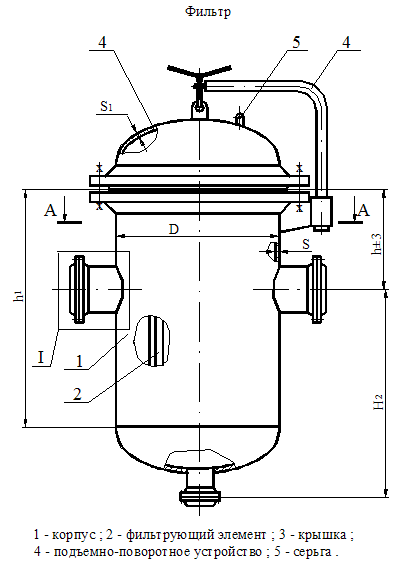

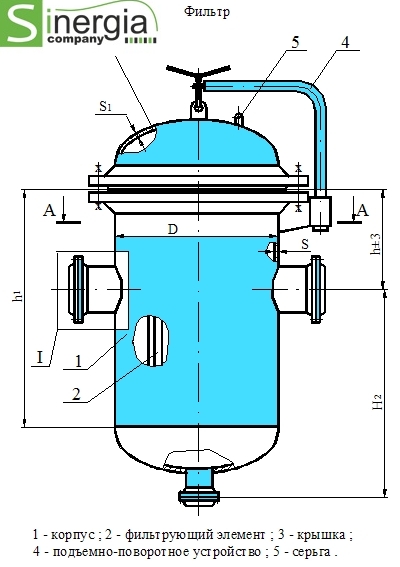

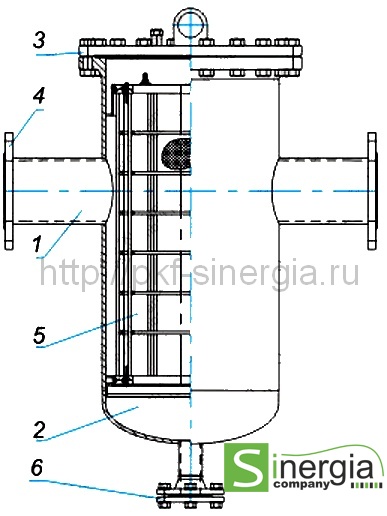

Устройство фильтров жидкостных сетчатых дренажных типа СДЖ
Основные технические характеристики
| ДУ, мм |
800 | 150 | 250 | 300 | 500 | 80 | 150 | |||
| PУ, МПа | 1,6 | 4,0 | ||||||||
| D | 273 | 426 | 630 | 630 | 1028 | 273 | 426 | |||
| dH | 89 | 159 | 273 | 325 | 530 | 89 | 159 | |||
| h | 230 | 320 | 400 | 400 | 650 | 650 | 260 | 345 | ||
| h1 | 465 | 770 | 1090 | 1090 | 1400 | 465 | 770 | |||
| h2 | 485 | 740 | 1040 | 1040 | 1215 | 455 | 715 | |||
| S | 7(6) | 9(8) | 10 | 10 | 14 | 7(6) | 10 | |||
| S1 | 6 | 8(6) | 10 | 10 | 14 | 8 | 10 | |||
| S2 | 5 | 6 | 10 | 10 | 14 | 8 | 12 | |||
| L | 730(720) | 1005(995) | 1255 | 1325 | 1920 | 760(750) | 1090 | |||
| L1 | 420(410) | 650(640) | 850 | 910 | 1360 | 420(410) | 650 | |||
| e | 19,5(20,5) | 31,5(32,5) | 52 | 52 | 102,5 | 19,5(20,5) | 30,5 | |||
| b | 33(35) | 55(57) | 96 | 96 | 185 | 33(35) | 53 | |||
| Объем V, м3 | 0,03 | 0,11 | 0,41 | 0,41 | 1,45 | 0,03 | 0,14 | |||
| Поверхность фильтрации, м2 не менее |
0,18 | 0,60 | 1,53 | 1,53 | 3,08 | 0,18 | 0,60 | |||
Преимущества фильтра СДЖ
Плюсы применения этого фильтра состоят в следующем:
1. Может работать в экстремальных условиях.
2. Некоторые из конструкций изготавливаются из нержавеющей стали.
3. Устойчив к внешнему воздействию, коррозии.
4. Высокий уровень надежности.
5. Длительный срок эксплуатации.
Фильтры для промышленности в Екатеринбурге
Фильтры, применяемые в химической и нефтяной промышленности, давно изготавливаются заводом-производителем «Синергия». Сетчатый фильтр производит очистку бензина, дизельного топлива, керосина.
Выбирая место установки конструкции, нужно понимать, что в любое время к фильтру должен быть свободный доступ. Это связано как с необходимостью ремонта, так и обслуживания. СДЖ может монтироваться не только на трубопроводе, который находится на открытом воздухе, но и в цистернах, колодцах.
Преимущества работы с нами
Желая приобрести фильтр, каждый человек задается вопросом на тему того, где это сделать наиболее выгодно. Никто не хочет пустить деньги на ветер. Особенно это касается сотрудничества с компаниями, появившимися не так давно. Риск получить некачественное оборудование или не получить его вовсе вырастает в разы.
В этом случае очень важно выбрать фирму, которая не только давно работает на этом рынке, но и имеет прекрасную репутацию. Сотрудничая с нами, вы не будете волноваться о качестве фильтров. Ведь все они производятся из высокотехнологичных материалов, которые к тому же способствуют долгому сроку службы.
Установка фильтра в городе Екатеринбург
Существует 2 способа установки СДЖ в трубопровод – с помощью сварки и фланцев. Самым применяемым является второй способ, поскольку его преимущество состоит в надежности и прочности. С использованием этого варианта фильтр легко разбирается, освобождение сетки из стали от засоров осуществляется при помощи чистой воды.
Стоит отметить, что фильтр предотвратит попадание посторонних примесей, но не будет способствовать защите системы от гидравлических ударов или повышенного давления.
Где купить в Екатеринбурге
Купить сетчатые фильтры СДЖ вы можете в компании ПО «Синергия» по выгодной цене. Выбирая нас, вы получаете исключительно качественный фильтр и высокий уровень обслуживания.
Оставляйте заказ на сайте уже сегодня, и в ближайшее время мы с вами свяжемся для уточнения деталей. Также вы можете позвонить по номеру +7 (343) 200-9-100.
Статьи по теме фильтров

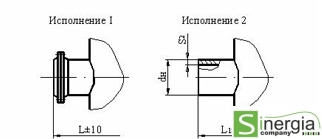

- Основные параметры и размеры фильтров СДЖ, исполнения фильтров СДЖ
- Фильтры сетчатые дренажные жидкостные типа СДЖ, СДЖ-К по ТУ 3683-016-00220322-99
- Требования назначения фильтров СДЖ

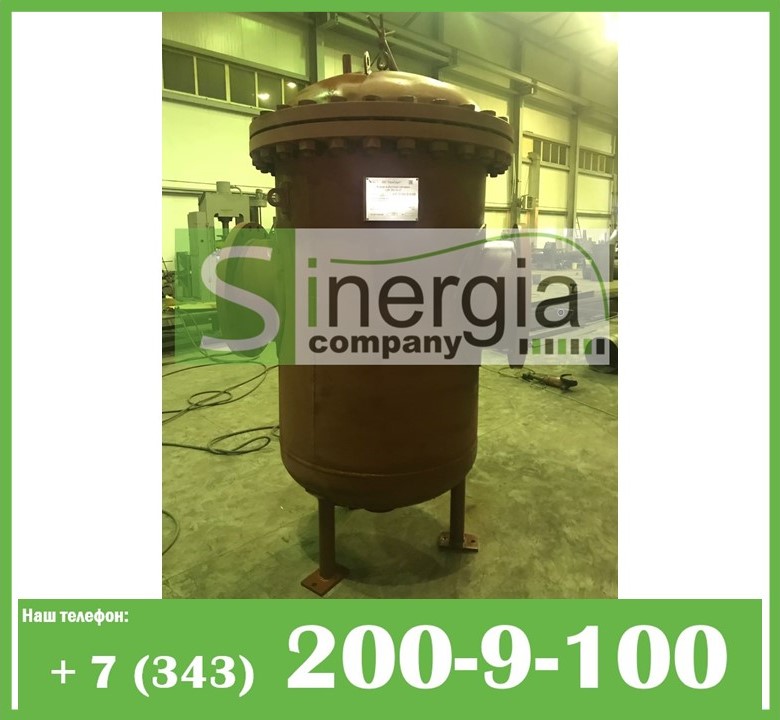

Примеры реализации фильтров
Расчетное давление фильтра в зависимости от температуры стенки указано в таблице 1.
Таблица 1 — Расчетные давления фильтров
| Температура стенки 0С | Шифр материального исполнения | Давление условное, Мпа (кгс/см2) | |||
| 1,6 (16) | 2,5 (25) | 4,0 (40) | 6,3 (63) | ||
| Давление расчетное, Мпа (кгс/см2) | |||||
| 100 | 1, 2, 3 | 1,6 (16) | 2,5 (25) | 4,0 (40) | 6,3 (63) |
| 200 | 1 | 1,5 (15) | 2,33 (23,3) | 3,73 (37,3) | 5,87 (58,7) |
| 2 | 1,48 (14,8) | 2,31 (23,1) | 3,7 (37) | 5,83 (58,3) | |
| 3 | 1,51 (15,1) | 2,36 (23,6) | 3,77 (37,7) | 5,94 (59,4) | |
| 250 | 1 | 1,4 (14) | 2,24 (22,4) | 3,5 (35) | 5,4 (54) |
| 2 | 1,4 (14) | 2,3 (23) | 3,5 (35) | 5,4 (54) | |
| 3 | 1,33 (13,3) | 2,1 (21) | 3,33 (33,3) | 5,24 (52,4) | |
| 300 | 1 | 1,2 (12) | 1,9 (19) | 3,0 (30) | 4,8 (48) |
| 2 | 1,2 (12) | 1,9 (19) | 3,0 (30) | 4,8 (48) | |
| 3 | 1,23 (12,3) | 1,92 (19,2) | 3,1 (31) | 4,85 (48,5) | |
Рабочее давление должно быть ниже значений, указанных в таблице, на величину превышения расчетного давления над рабочим, оговоренную нормами, действующими в отрасли, эксплуатирующий фильтр.
ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Таблица 2 — характерные неисправности и способы их устранения
| Наименование неисправностей | Вероятная причина | Метод устранения |
| 1. Пропуски жидкости во фланцевых соединениях | 1. Ослабло крепление фланцевого соединения | 1. Остановить фильтр, сбросить давление, подтянуть крепежные детали. |
| 2. Повреждена прокладка | 2. Остановить фильтр, сбросить давление, освободить от продукта. В случае необходимости продуть инертным газом, пропарить. Заменить прокладку. | |
| 2. Неисправности перечисленные в п. 2.14 | Нарушение технологического режима, неисправности КИПиА, коррозийный износ элементов фильтра и др. | Остановить фильтр, сбросить давление, освободить от продукта, отглушить обвязочные трубопроводы, продуть инертным газом, пропарить (токсичная и взрывопожароопасная среда должна отсутствовать). Выяснить причину неисправности и устранить её. |
| 3. Увеличение производительности (расхода) фильтра сверх нормативной величины. | Разрыв сетки фильтрующего элемента. | Остановить фильтр, сбросить давление, освободить от продукта, отглушить обвязочные трубопроводы, продуть инертным газом, пропарить. Проверить наличие давления, открыть крышку фильтра, демонтировать фильтрующий элемент. Заменить фильтровую сетку. |
