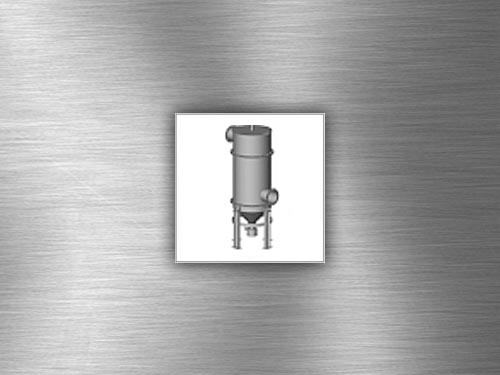

Циклон-каплеуловитель КЦТ
Наименование
Циклон-каплеуловитель КЦТ
Назначение
Очистка газовоздушной смеси от неслипающихся и нецементируемых частиц.
Диаметр
400 — 2400 мм
Данное устройство типа КЦТ — это разновидность прямоточного циклона, в котором установлен входной патрубок с прямоугольным сечением и выходной патрубок, у которого круглый размер сечения.
Особенностями циклона — каплеуловителя КЦТ являются следующие характеристики:
- компоновочные решения;
- требования относительно технологии и эксплуатации, применяемые к установкам и трубам Вентури.
Благодаря использованию различного конструкционного типа каплеуловительного оборудования, можно выбрать устройство в Екатеринбурге в зависимости от выдвигаемых к этой технике требований. Причем важно учитывать, что для выбора этого агрегата надо доскнально изучить технические характеристики и размеры капель, которые необходимо улавливать.
Аэродинамические характеристики:
| Наименование | Q, м3/ч при Vц (Vвх), м/с и ΔР, Па (при tгаза = 20 0С) | ||
| 4,5 (20,4) | 5,0 (22,7) | 5,5 (25,0) | |
| ΔР=220 Па (ζц=18) | ΔР=270 Па (ζц=18) | ΔР=325 Па (ζц=18) | |
| КЦТ-400 | 2035 | 2261 | 2487 |
| КЦТ-500 | 3179 | 3533 | 3886 |
| КЦТ-600 | 4578 | 5087 | 5595 |
| КЦТ-700 | 6231 | 6924 | 7616 |
| КЦТ-800 | 8139 | 9043 | 9948 |
| КЦТ-900 | 10301 | 11445 | 12590 |
| КЦТ-1000 | 12717 | 14130 | 15543 |
| КЦТ-1200 | 18312 | 20347 | 22382 |
| КЦТ-1400 | 24925 | 27695 | 30464 |
| КЦТ-1600 | 32556 | 36173 | 39790 |
| КЦТ-1800 | 41203 | 45781 | 50359 |
| КЦТ-2000 | 50868 | 56520 | 62172 |
| КЦТ-2200 | 61550 | 68389 | 75228 |
| КЦТ-2400 | 73250 | 81389 | 89528 |
| Наименование | Размеры для справок, мм | |||||||
| D | D1 | D2 | H | H1 | H2 | H3 | H4 | |
| КЦТ-400 | 400 | 244 | 72 | 1144 | 784 | 288 | 620 | 96 |
| КЦТ-500 | 500 | 305 | 90 | 1430 | 980 | 360 | 775 | 120 |
| КЦТ-600 | 600 | 366 | 108 | 1716 | 1176 | 432 | 930 | 144 |
| КЦТ-700 | 700 | 427 | 126 | 2002 | 1372 | 504 | 1085 | 168 |
| КЦТ-800 | 800 | 488 | 144 | 2288 | 1568 | 576 | 1240 | 192 |
| КЦТ-900 | 900 | 549 | 162 | 2574 | 1764 | 648 | 1395 | 216 |
| КЦТ-1000 | 1000 | 610 | 180 | 2860 | 1960 | 720 | 1550 | 240 |
| КЦТ-1200 | 1200 | 732 | 216 | 3432 | 2352 | 864 | 1860 | 288 |
| КЦТ-1400 | 1400 | 854 | 252 | 4004 | 2744 | 1008 | 2170 | 336 |
| КЦТ-1600 | 1600 | 976 | 288 | 4576 | 3136 | 1152 | 2480 | 384 |
| КЦТ-1800 | 1800 | 1098 | 324 | 5148 | 3528 | 1296 | 2790 | 432 |
| КЦТ-2000 | 2000 | 1220 | 360 | 5720 | 3920 | 1440 | 3100 | 480 |
| КЦТ-2200 | 2200 | 1342 | 396 | 6292 | 4312 | 1584 | 3410 | 528 |
| КЦТ-2400 | 2400 | 1464 | 432 | 6864 | 4704 | 1728 | 3720 | 576 |
Исполнение: одиночное, с правым и левым вращением газового потока.
| Оптимальная скорость | Vц, м/с | 5,5 |
| Vвх, м/с | 25,0 |
Особенности работы устройства в Екатеринбурге
Интенсивность процесса дробления зависит от показателей скорости, которую развивает газ во время прохождения по длине горловины. При таких условиях капли будут минимального размера. Например, если скорость газа равна 120 м/сек, средний размер капель будет составлять около 50 мкм.
Циклон — каплеуловитель КЦТ предназначен для того, чтобы ловить капли жидкости, когда на них осели посторонние частички. Сфера применения такого агрегата – линия за трубой технологической установки или как самостоятельно работающая ступень качественной очистки пылевых частичек. Жидкость в газе сконцентрирована на уровне 1,0 л/м3 при показателях максимальной температуры газа до 400 0С и концентрации капель влаги до 70 мг/м3.
Циклон — каплеуловитель КЦТ можно купить в ПО «Синергия» в Екатеринбурге по выгодной цене. Такая продукция успешно реализуется в нашей стране.
