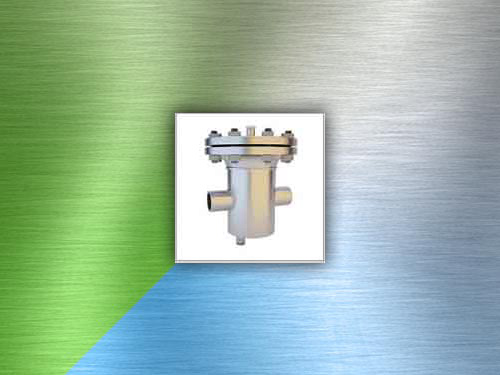

Фильтры сетчатые ФС-III по Т-ММ-11-2003

Фильтры сетчатые ФС-3 служат для защиты установок, оборудования, измерительных и регулирующих приборов от загрязнений, механических воздействий на них посторонних частиц, для очистки рабочего вещества. Используются в системах теплоснабжения, в нефтехимической промышленности, различных промышленных процессах. Фильтры сетчатые ФС III имеют патрубки под сварку. Устанавливаются перед элементом, нуждающимся в защите.

Фильтр монтируется в систему трубопровода на горизонтальном участке, запорной крышкой вверх, для более тщательной очистки в нижней части предусмотрено дренажное отверстие закрытое болтом. Чтобы очистить фильтрующую корзину, достаточно снять крышку и вытащить фильтрующий элемент, демонтаж трубопровода не нужен, что упрощает его обслуживание.

Технические данные:

  • диаметр условного прохода — DN 50 — DN 400;
  • эксплуатационное давление от 2,5 до 6,3 МПа;
  • допускается использование при температуре рабочей среды от – 60° С, до + 450° С и температуре окружающей среды от – 60° С до + 70 °С.

Материалы:

  • корпус – сталь О9Г2С;
  • сетка – устойчивая к коррозии сталь 12Х18Н10Т с ячейками – 0,3 мм.

Компания «Синергия», являющаяся дилером большого числа производителей трубопроводной арматуры, благодаря собственному производству, может предложить различные конструктивные решения при строительстве и обслуживании трубопроводов, для защиты контрольно-измерительного оборудования, регуляторов и других элементов, входящих в состав установки.

Материальное исполнение корпуса фильтра ФС-III по Т-ММ-11-2203

Условное обозначение Марка стали
С Сталь20
ХЛ Сталь 09Г2С
НЖ Сталь 12X18H10T
НМ Сталь 10Х17Н13М2Т
ХМ Сталь 15Х5М

Степень очистки потока определяется размером ячеек в сетке фильтрующего.

Фильтр сетчатый типа ФС-III:

Фильтр сетчатый ФС III1 — корпус фильтра ; 2 — фильтроэлемент; 3 — крышка фильтра ; 4 — болт; 5 — гайка; 6 — фланец; 7,8 — дренаж.

Габаритные и присоединительные размеры фильтров сетчатых тип ФС-III. (размеры в мм):

Обозначение
фильтра

D

D1

H*

Н1*

Н2*

S*

S1*

А*

Аф*

Масса фильтра
(под приварку),кг*

ФС-III-25-25

32

108

300

280

80

2

4

320

396

18

ФС-III-32-25

38

108

300

280

80

2

4

320

410

19,8

ФС-III-40-25

45

108

300

280

80

3

4

320

416

19,9

ФС-III-50-25

57

108

300

280

80

3

4

320

416

20,0

ФС-III-80-25

89

219

392

370

120

3,5

6

420

530

55,9

ФС-III-100-25

108

219

392

370

120

4

6

420

542

62,7

ФС-III-150-25

159

325

507

480

190

4,5

8

520

662

130,5

ФС-III-200-25

219

325

507

480

190

8

8

520

676

134,5

ФС-III-250-25

273

426

587

550

210

10

10

620

776

255,1

ФС-III-25-40

32

108

312

290

120

2

4

300

376

20,9

ФС-III-32-40

38

108

312

290

120

2

4

300

390

21

ФС-III-40-40

45

108

330

300

120

3

4

300

396

21,33

ФС-III-50-40

57

108

330

300

120

3

4

300

396

21,5

ФС-III-80-40

89

219

420

380

140

3,5

6

420

536

77,90

ФС-III-100-40

108

219

420

380

140

4

6

420

556

74,6

ФС-III-150-40

159

325

560

520

190

4,5

8

520

662

180,00

ФС-III-200-40

219

325

560

520

190

6

8

520

696

179,9

ФС-III-250-40

273

426

640

590

210

8

10

620

822

345,8

ФС-III-25-63

32

108

328

300

120

2

4

300

416

28,35

ФС-III-32-63

38

108

328

300

120

2

4

300

424

28,4

ФС-III-40-63

45

108

358

320

120

3

4

300

436

29,2

ФС-III-50-63

57

108

358

320

120

3

4

300

440

30,33

ФС-III-80-63

89

219

440

400

130

3,5

8

420

570

106,7

ФС-III-100-63

108

219

440

400

130

4

8

420

580

107,3

ФС-III-150-63

159

325

590

540

210

6

10

520

736

224,5

ФС-III-200-63

219

325

590

540

210

8

10

520

746

238,3

ФС-III-250-63

273

426

670

610

210

10

16

620

856

449,5

Пример условного обозначения фильтра
ФС-III-100-63-0,3-НЖ-УХЛ(2), где
ФС — фильтр сетчатый;
III — конструктивное исполнение;
100 — условный диаметр DN, мм;
63 — условное давление PN, кгс/см2 (МПа);
0,3 — степень фильтрации, мм;
НЖ— материальное исполнение корпуса фильтра сталь 20;
УХЛ(2) — климатическое исполнение по ГОСТ 15150-69 (От минус 60 до плюс 70 °С)
