Сепараторы СЦВ, СЦВ-Г, СЦВ-7, СЦВ-8, ЦГС, СГВ в Екатеринбурге

Технологическая очистка нефтяного газа не обходится без сепараторов СЦВ центробежного действия, которые действуют как газожидкостные.

Выполняет следующие виды функции и производит действия:

• Глубокая очистка, существующей влаги капельного вида в любом газе и газовых смесях.
• Очистка от существенного количества механических примесей.
• Установка ЦГС осуществляется на входе участка, который производит работу по предварительному очищению газа.

Эффективность работы ЦГС доходит до 90 — 95 %.

Влага бывает двух вариантов:

• мелкая и дисперсная;
• аэрозольное состояние.

• Сепараторы центробежные вертикальные (СЦВ, СЦВ-Г, СЦВ-7, СЦВ-8, ЦГС).
• Сепараторы газовые вихревые (СГВ, СГВ-7).

В 1 -ом виде сепараторы ЦС различаются:

• Тип.
• Размер.
• Диаметральное измерение. Сепараторы имеют следующее обозначение диаметра — СЦВ-500, СЦВ-1000 или СЦВ-7-500, СЦВ-1000 и т.д.

Расшифровка условного обозначения: СЦВ — 500 — 1 — 2 — И

1. 500 — сечение сепаратора.
2. 1 — в материальном исполнении: 1 не ниже -40Со; 2 — от -40 до — 60Со;
3. 2 — материальное исполнение: — 1 — нет датчиков камеры уровня жидкости; — 2 — с установленным датчиком камеры уровня жидкости;

4. И — Крепеж для теплоизоляции.

Стандарт среды:

• Природный газ.
• Нефтяной газ.
• Сжатый воздух.
• Инертный газ.

Корпус вертикального расположения на приварной раме.

• Два эллиптических поддона.
• Патрубки входа и выхода газа.
• Патрубок для слива жидкости.
• Внутренние элементы устройства,
• Дефлектор, который установлен и совпадает с ходом вращения газожидкостного потока.
• Плоские изогнутые пластины для сепарации со щелевыми каналами в зоне нахлестки. Изогнутые вертикальные концы имеют направления в разные стороны по отношению наружного и внутреннего диаметра сепарационного пакета, ложное днище.
• Сквозные отверстия, проходящие по центру плоского и ложного днища. Пустотелый цилиндр вмонтирован основанием в ложное днище, а верх цилиндра приподнят по отношению к поверхности плоского днища.
• Цилиндрический вертикальный рассеиватель с просечками смонтирован внизу ложного днища.
• Под пустотелым цилиндром прикреплен диск.

Технический результат:

• увеличение производительности сепаратора;
• сохранение высокой эффективности сепарации;

Четыре функциональные секции:

1. Основная секция производит работу отделения газа от нефти при понижении давления.
2. Плоскости под наклоном в секции осаждения во время течения нефтяной эмульсии происходит процесс выделения газа.
3. Происходит накопление нефтяного вещества в секционном сборе нефти и её выводу через выходную трубу.
4. Окончательный отбор по мелкодисперсным каплям жидкости из состояния газа завершается в каплеулавливающей секции.

Схематические знаки условного наименования заказных сепараторов СЦВ:

СЦВ Х1 — Х2 — Х3 — Х4 Х1 — диаметр, мм. Х2 — материальное исполнение (1; 2). Х3 — исполнение: 1; 2 (наличие/отсутствие камеры преобразователя). Х4 — наличие теплоизоляции (И).

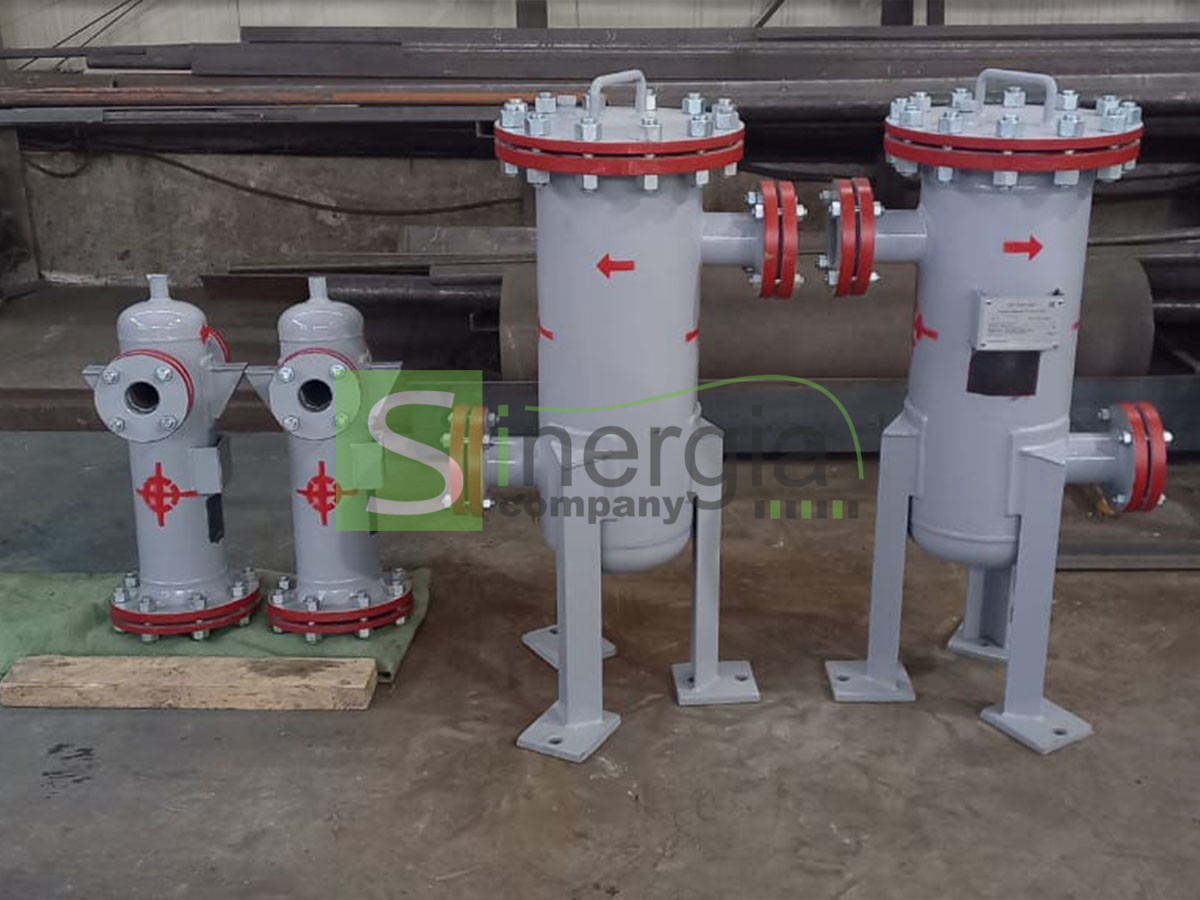

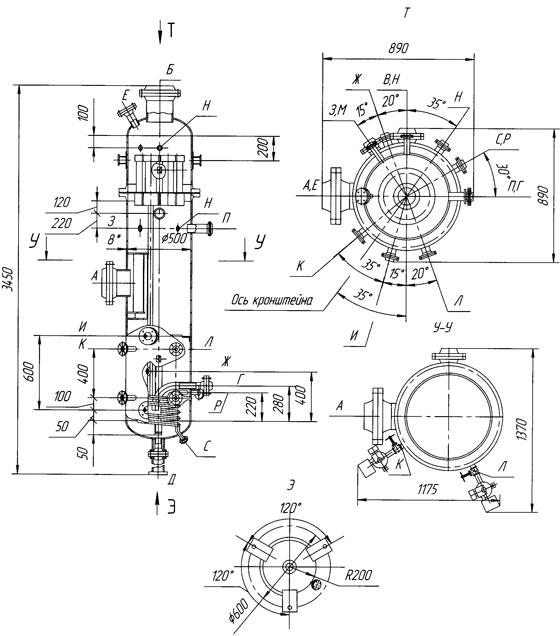

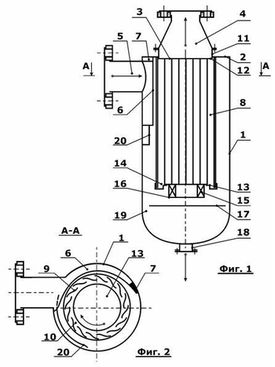

Схематическое изображение СГВ на чертежах:

СГВ — 7 — 150 / 16 — 2

1. 150 — сечение.
2. 16 — предусматриваемое давление, измеряемое в атмосферах.
3. 2 — исполнение материала:

— 1 — не ниже — 40Со;

— 2 — от -40 до — 60Со;

• Высокий уровень степени по эффективности очистки.
• Почти 100% достигает степень сепарации.
• При разных режимах работы наблюдается устойчивость и беспрерывный характер деловых операции.
• Низкий коэффициент использования металлоемкости.
• Обладает сравнительно небольшими размерами по габариту и весу.
• Легкая замена деталей и узлов внутри сепаратора.

• Конструктивная особенность отсека сепарации. Газожидкостная поступает внутрь, и начинаются аэродинамические процессы по отделению жидкостей от примесей.
• Тангенциальное поступление жидкости для сепаратора СЦВ, при котором происходит ее смещение в горизонтальной плоскости.
• В результате этого в движении потока начинается ускорение сил по центробежному и вращательному движению. В этом заключается основная фишка — получается принцип с вихревым действием.
• Выделившаяся жидкость под давлением силы тяжести накапливается и делается вывод к патрубку внизу установки.
• Газ в очищенном состоянии поднимается кверху, где совершается действие по окончательной очистке в каплеулавливателе.
• Дефлектор сконструирован по специальной форме изменяющихся сечений, которая увеличивается — уменьшается в горизонтальной плоскости, затем может, увеличит расстояние высоты, но площадь остается неизменной.
• Объем жидкости из газожидкостного потока совершает циркуляцию между корпусом и пластинами. Капли имеют свойство оседания на стенке сепаратора в результате приложения центростремительных сил и подходят к трубе выхода жидкости. На поверхности пластинок происходит оседание капельной влаги, аэрозоли общего газового потока осуществляется вывод наружу.

Они выполняют функции барьерного разделения влажного состояния взвешенности и к примесям от общего потока газа. Они в своем составе не имеет вращающихся частей, а также очистных фильтрационных деталей, динамических и сменных деталей. Это правильное и верное конструктивное решение упраздняет необходимость постоянного обслуживания и ремонта, а также замены запасных частей в процессе эксплуатации. Снижает затраты производительности труда в условиях добычи газа и его промышленного использования.

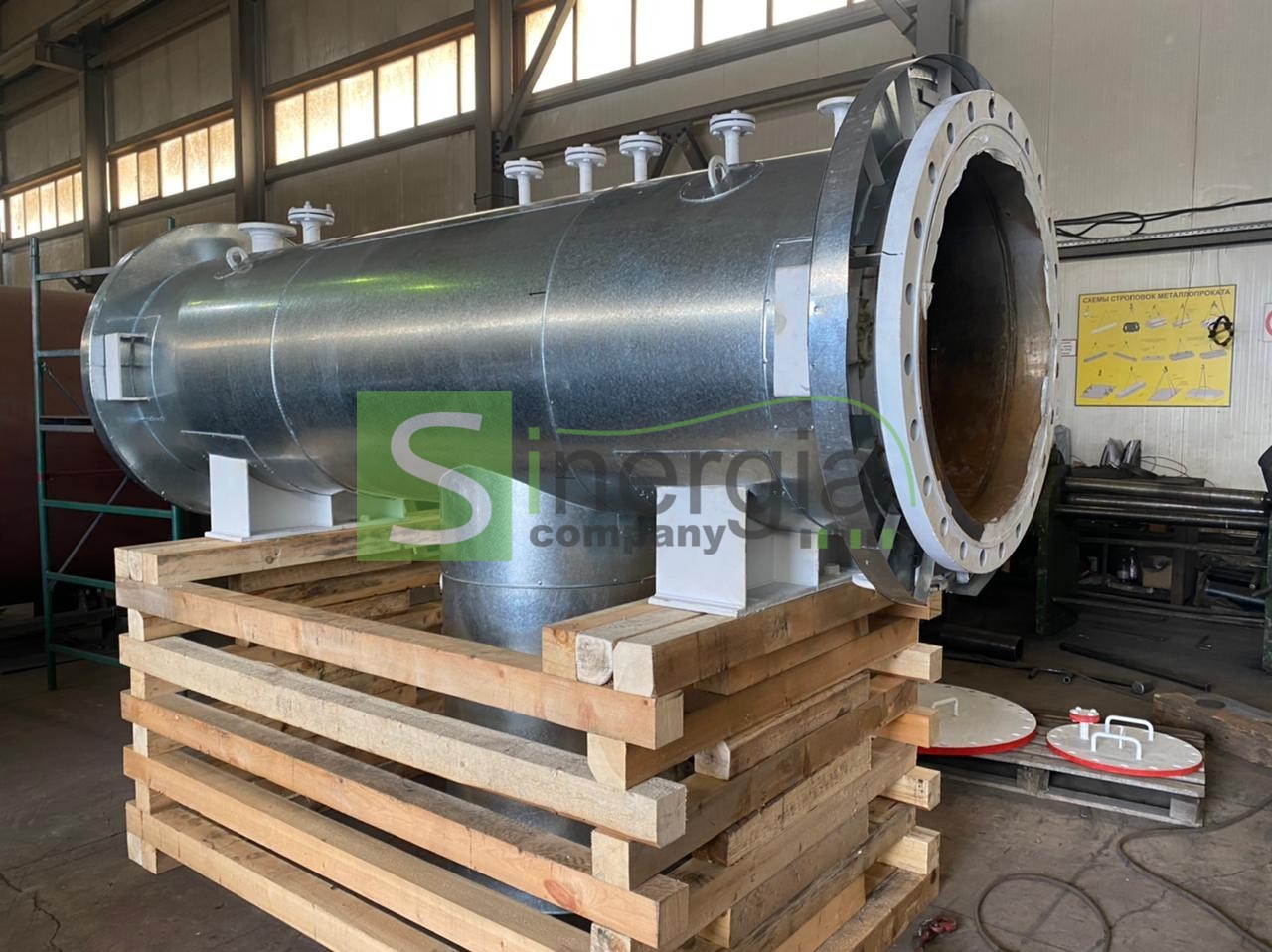

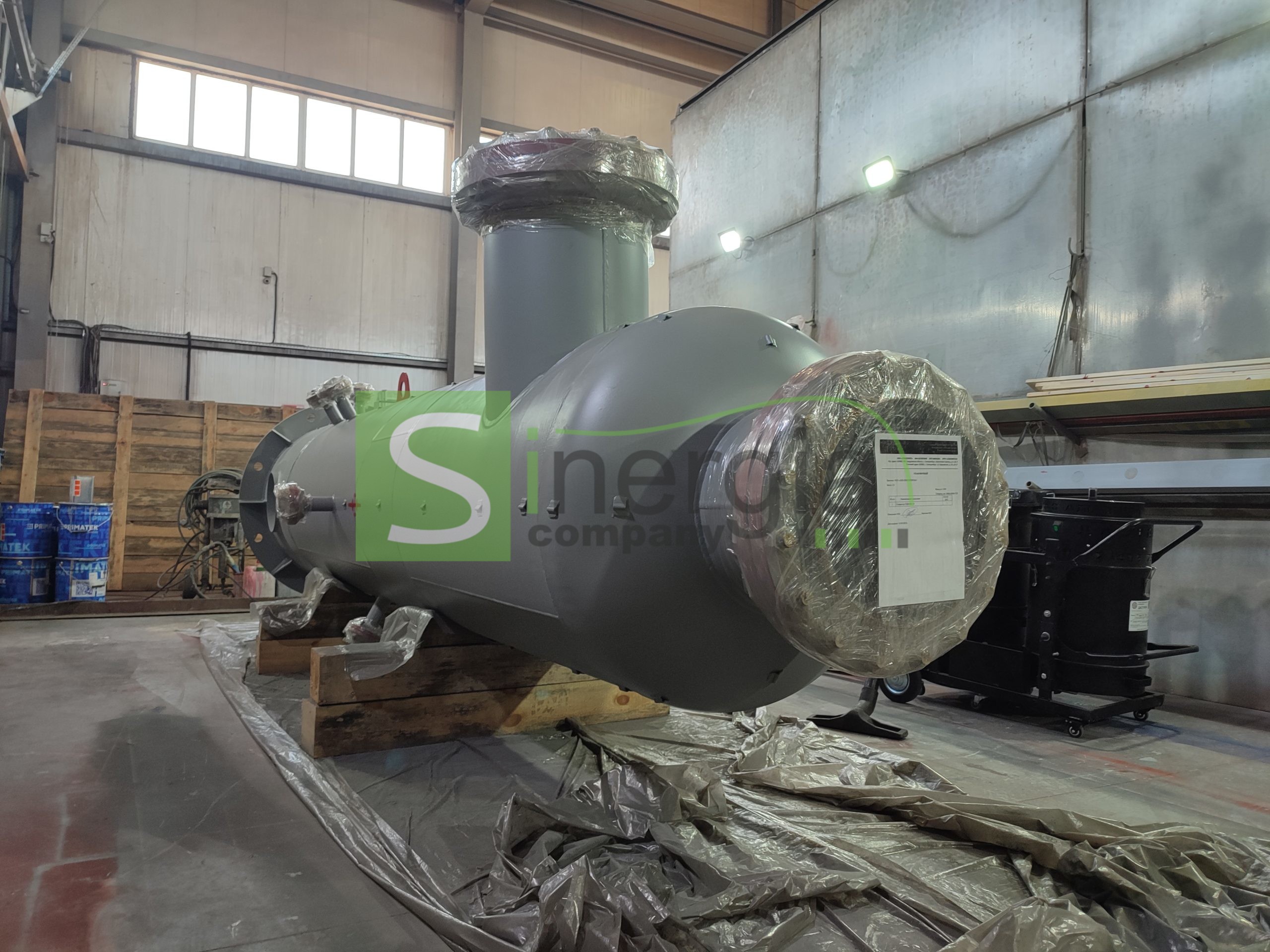

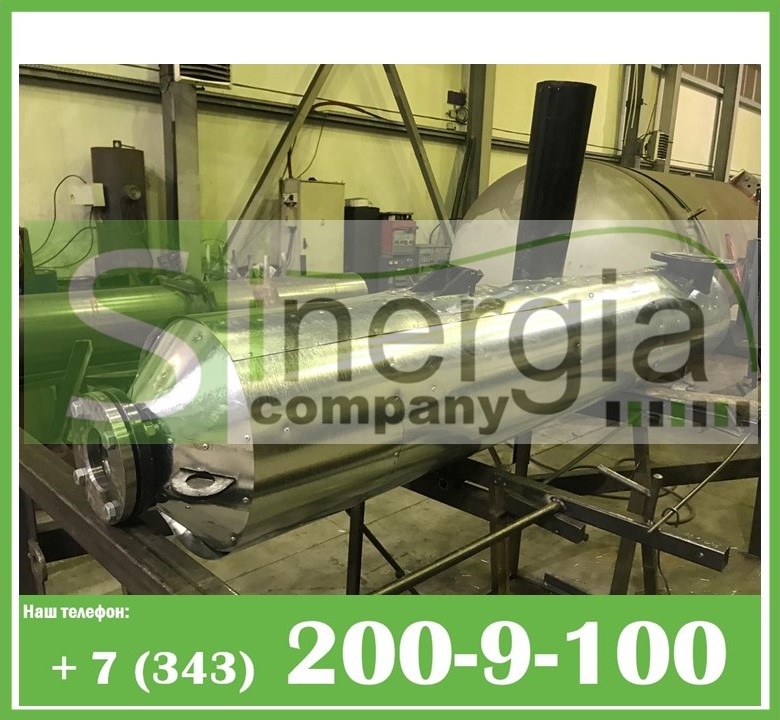

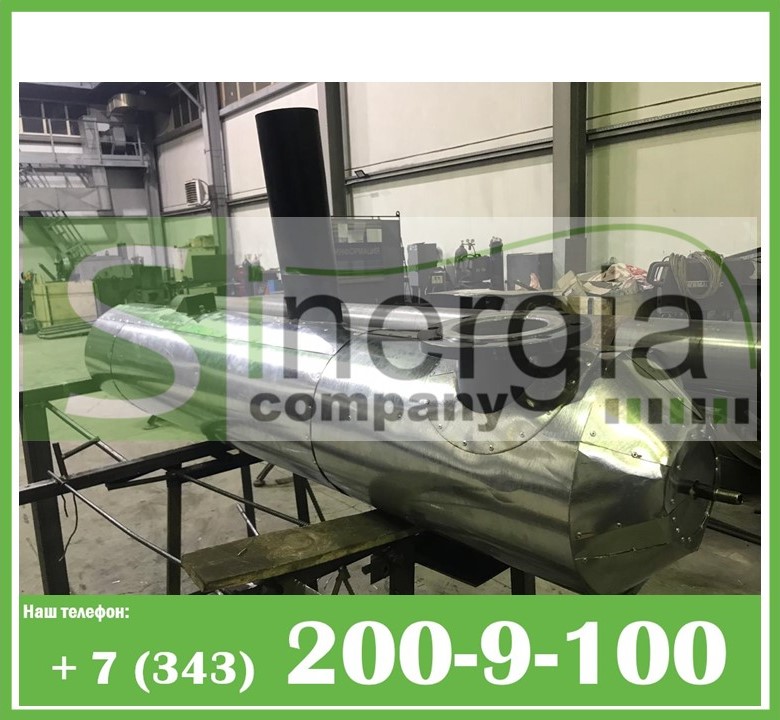

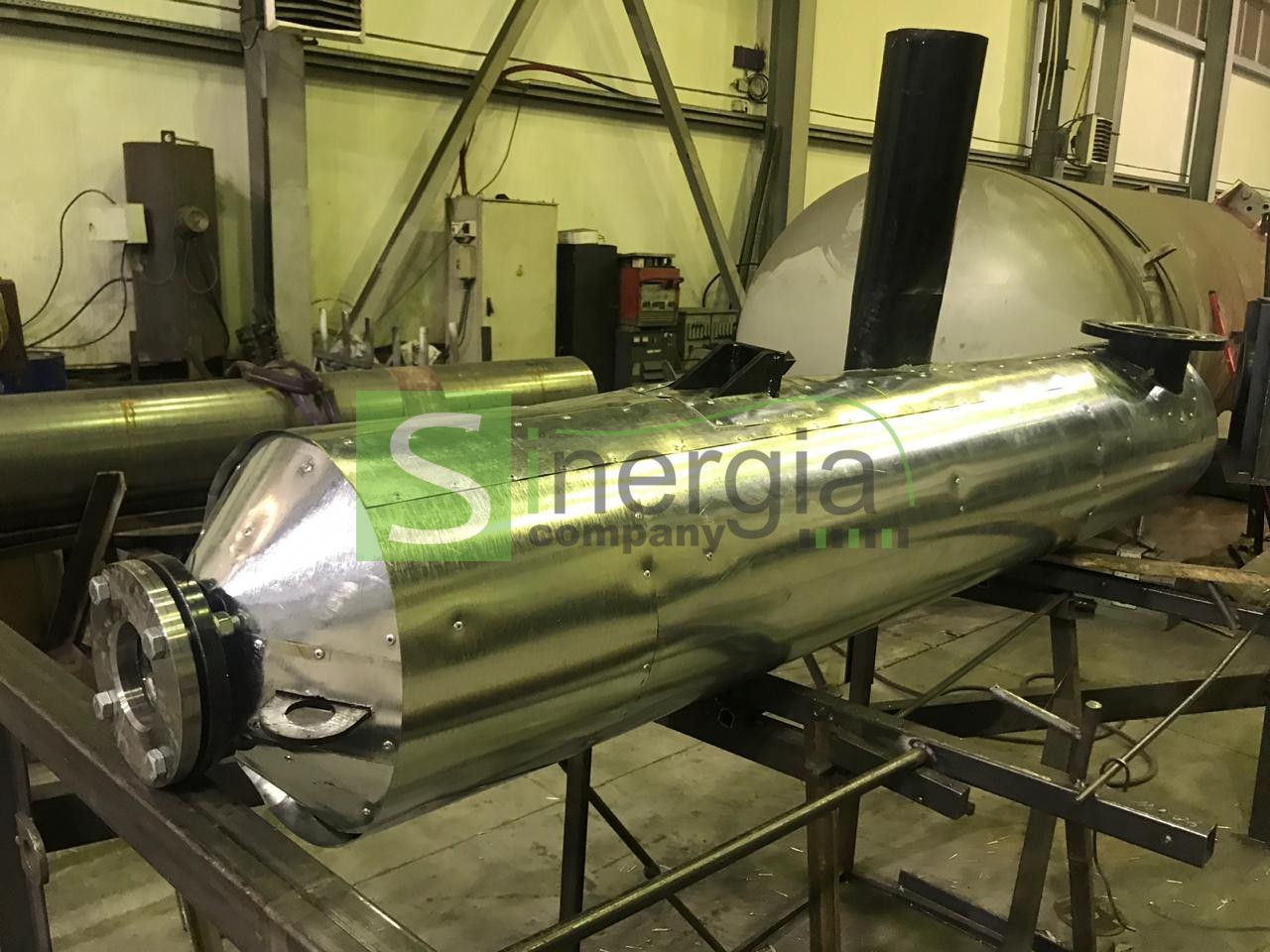

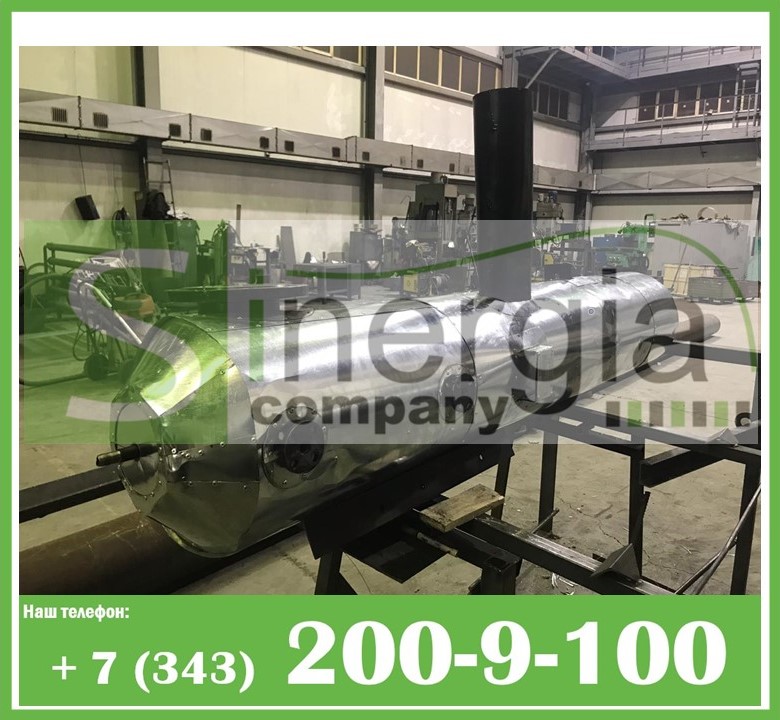

Сепараторы газа в теплоизоляции

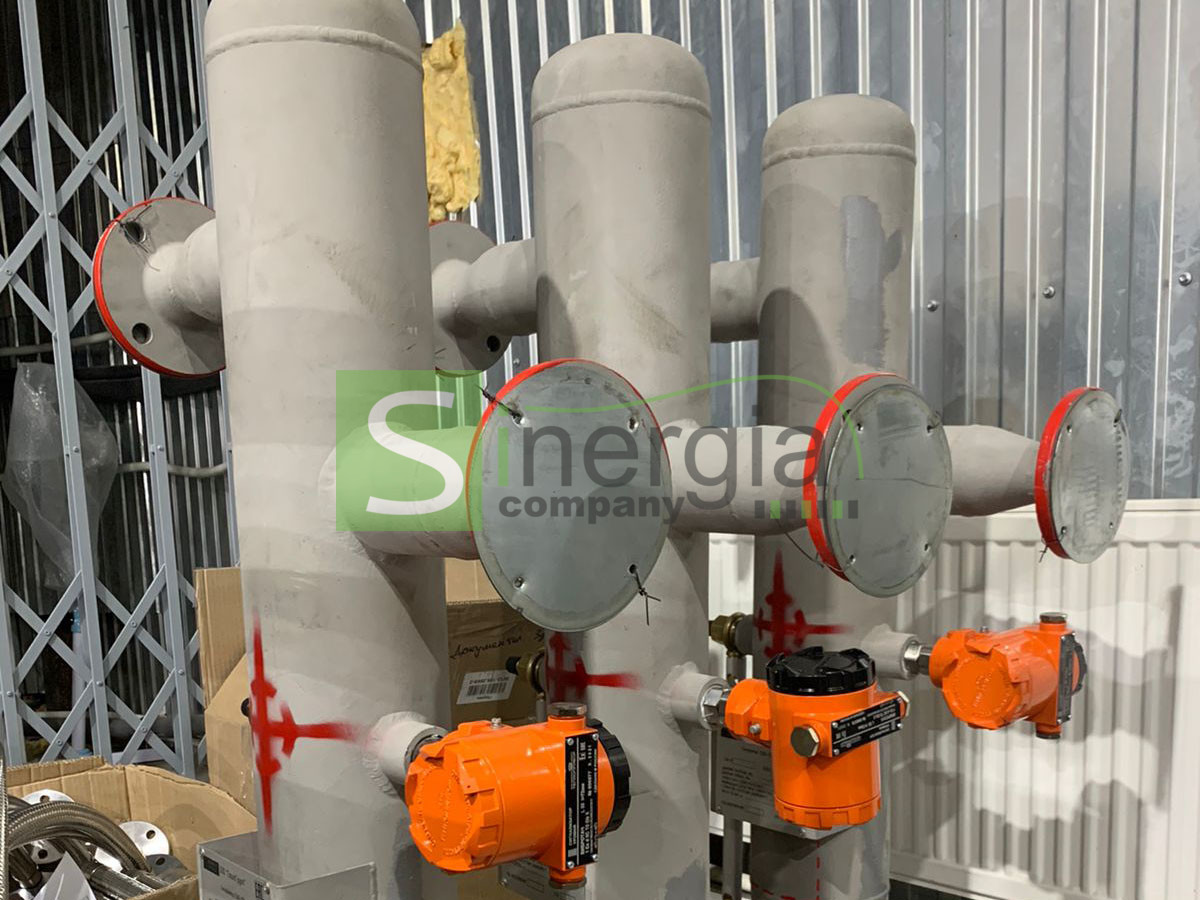

Сепараторы газа в теплоизоляции

Сепараторы газа в теплоизоляции

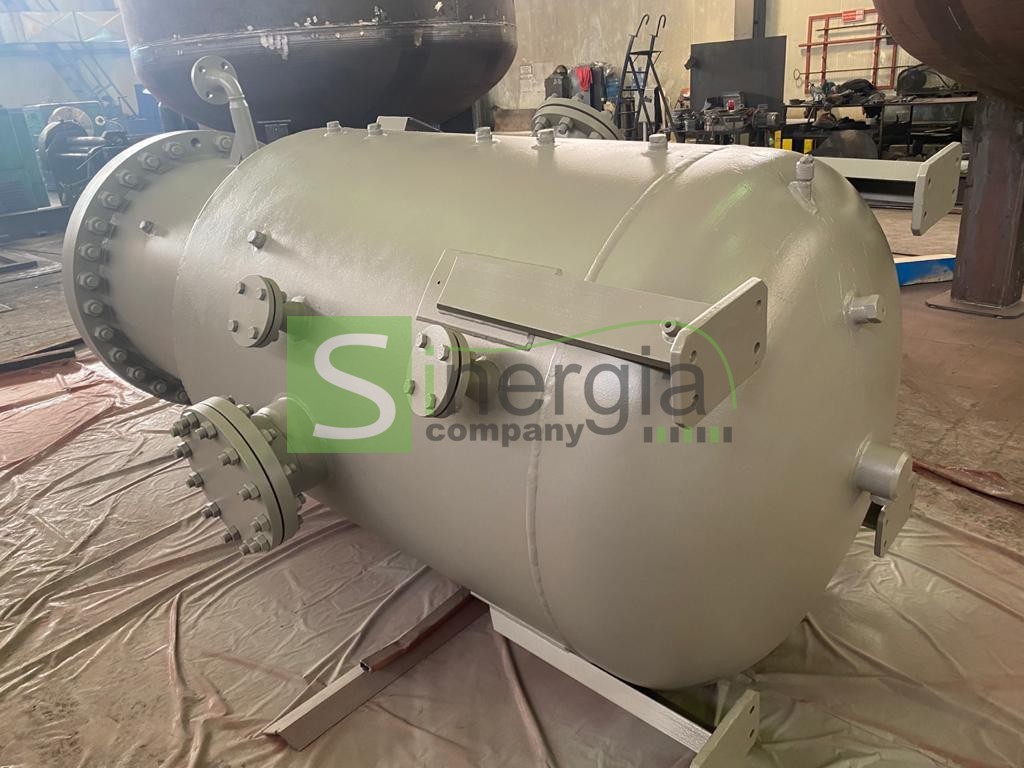

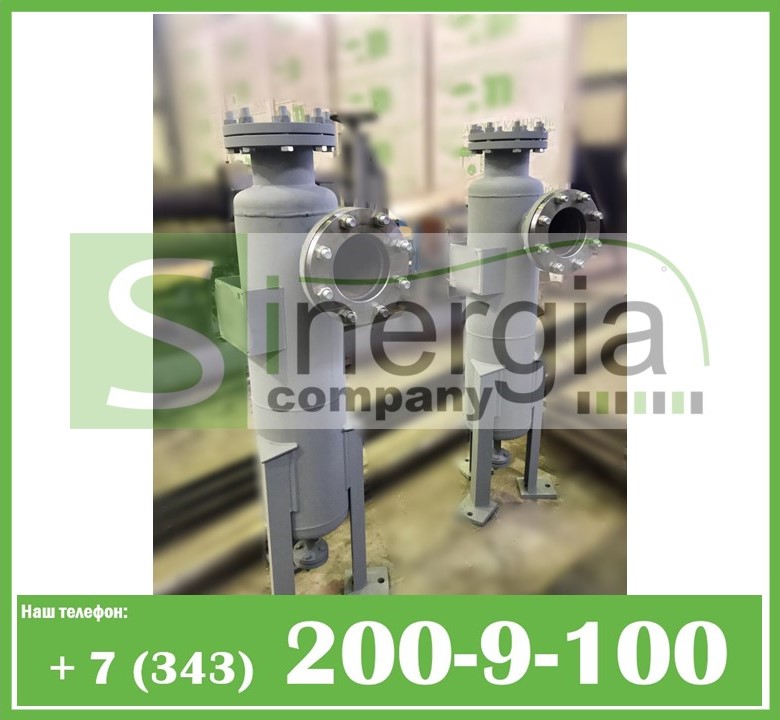

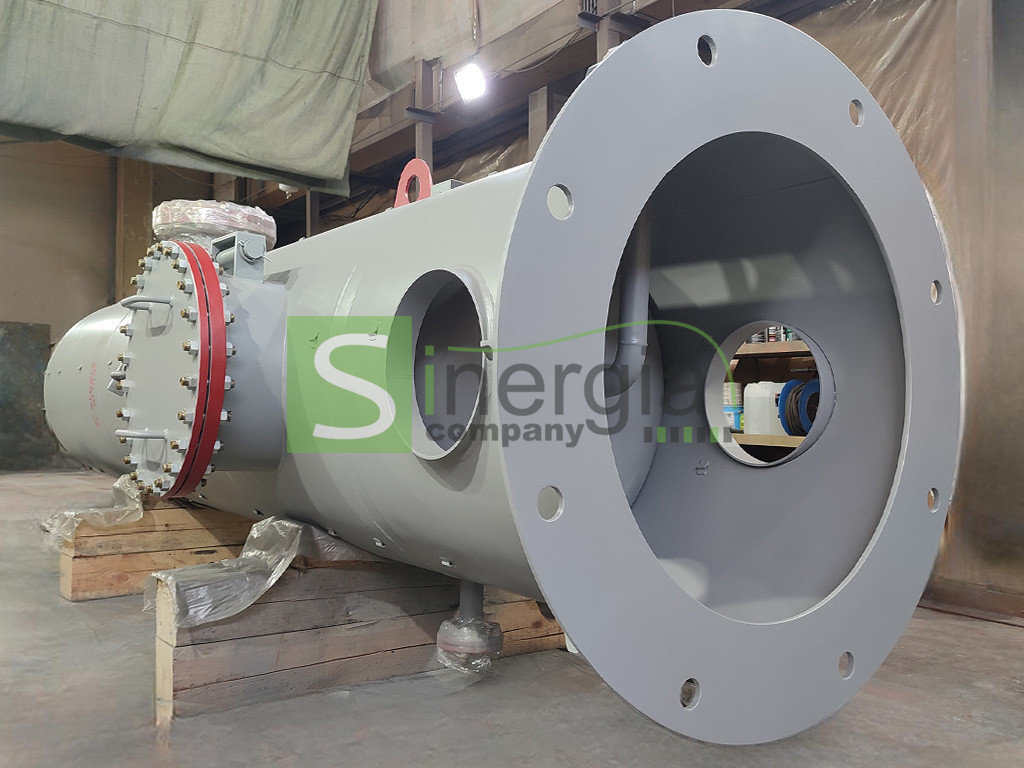

Газовый сепаратор

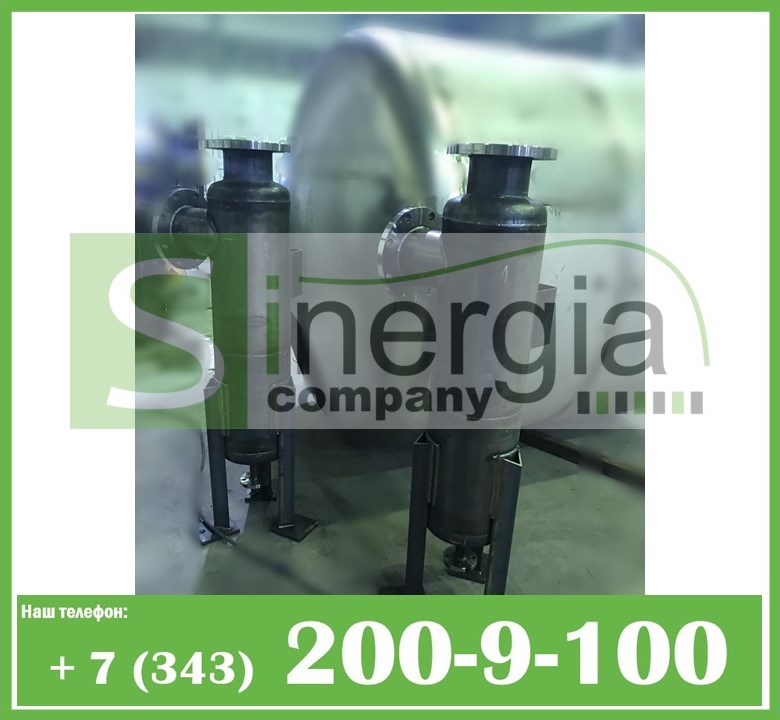

Газовый сепаратор

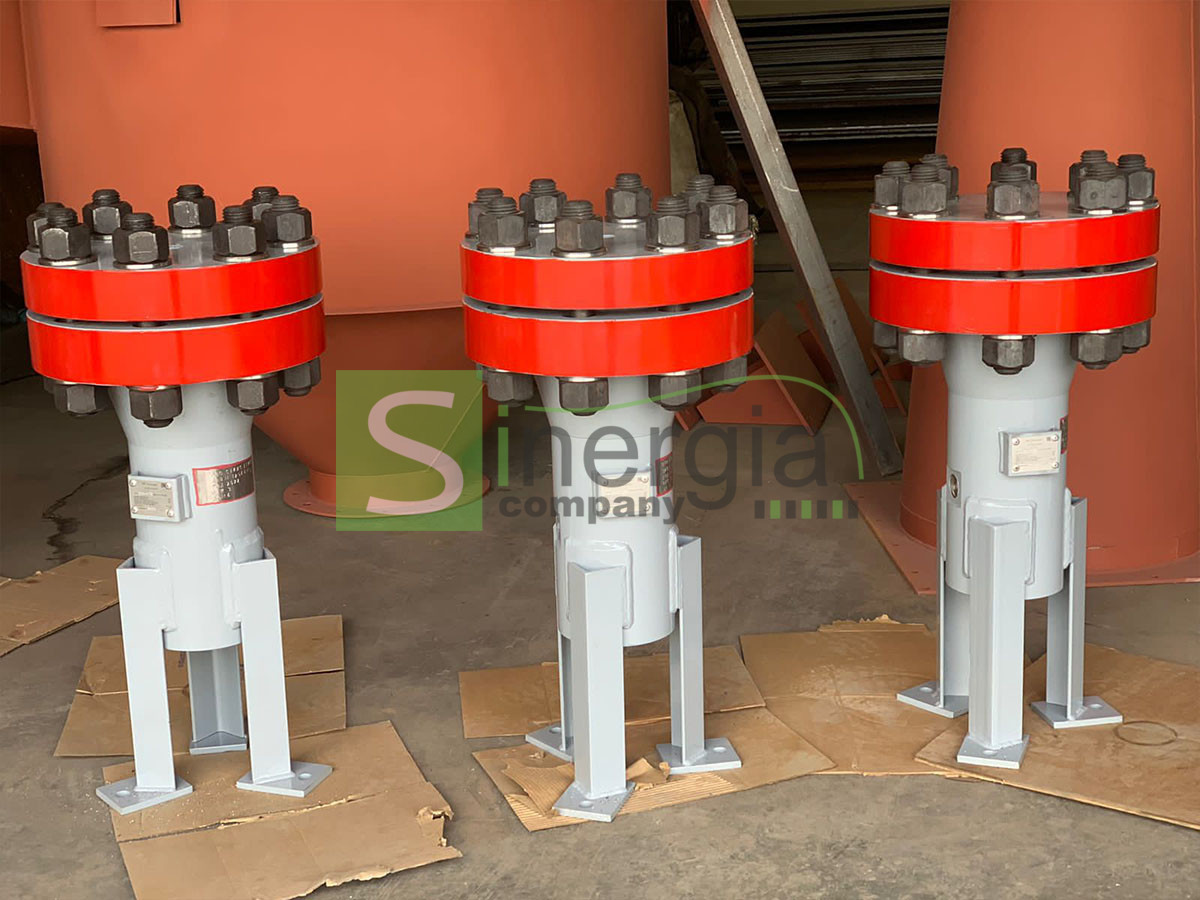

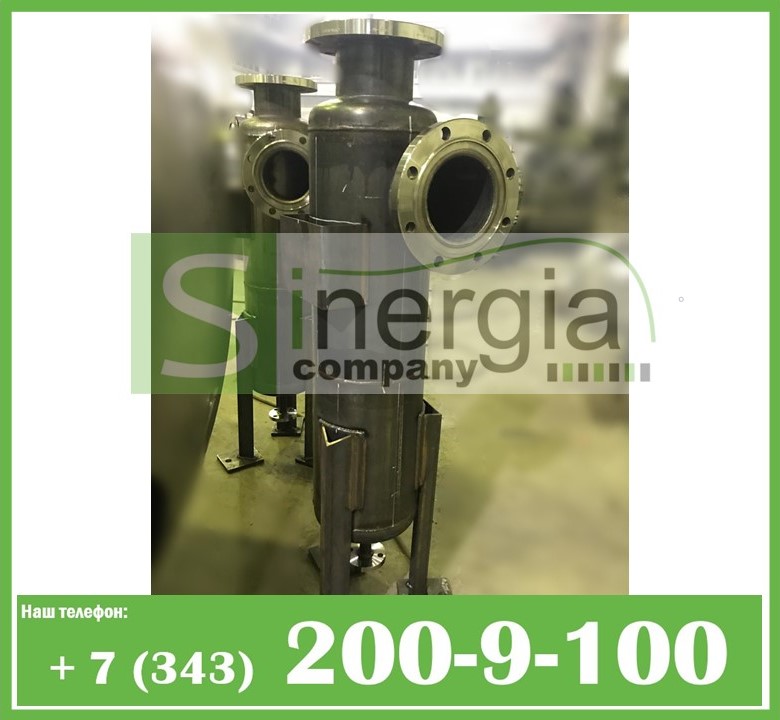

Сепаратор газа СЦВ, СГВ

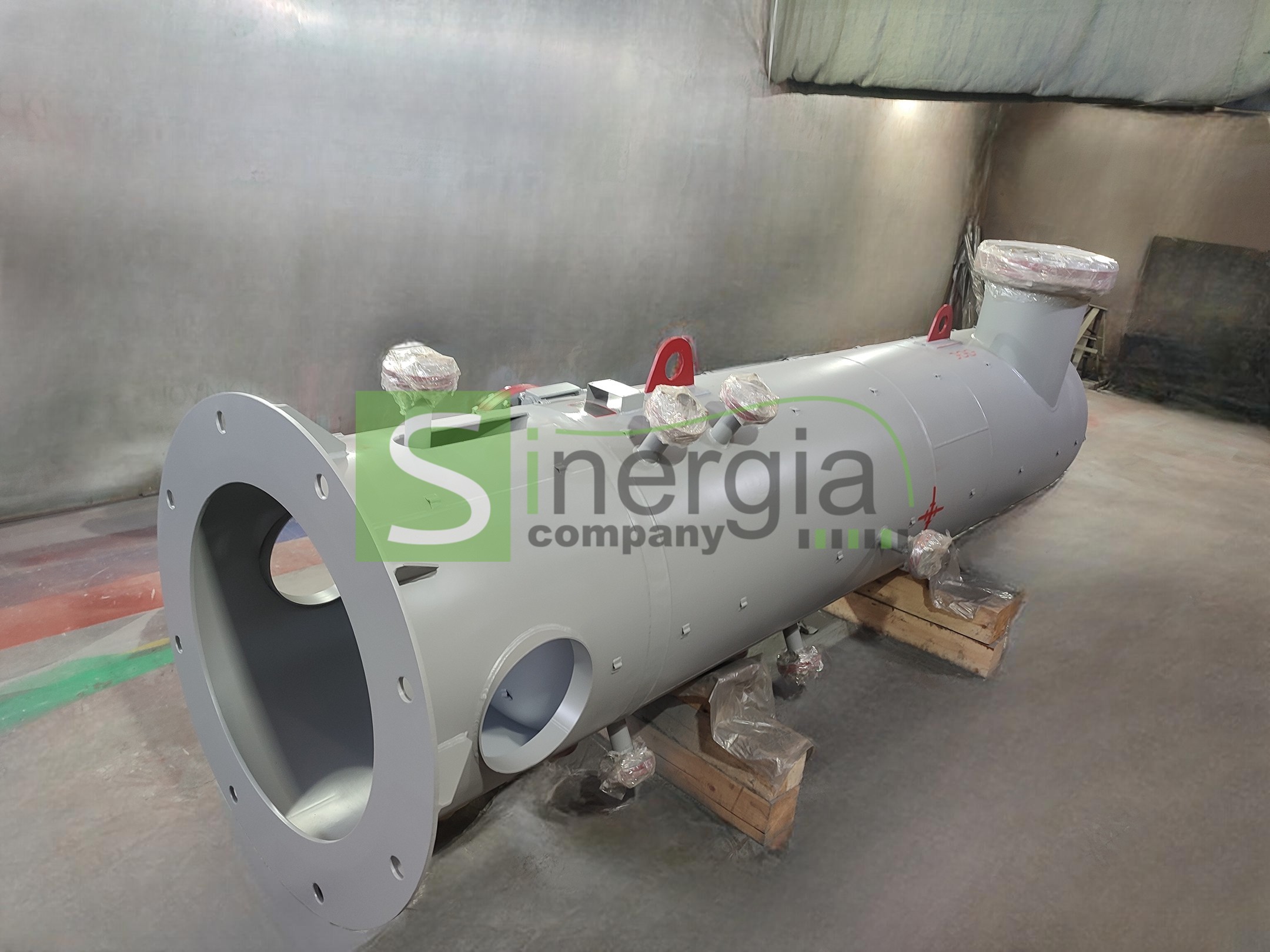

Сепаратор газа СЦВ, СГВ

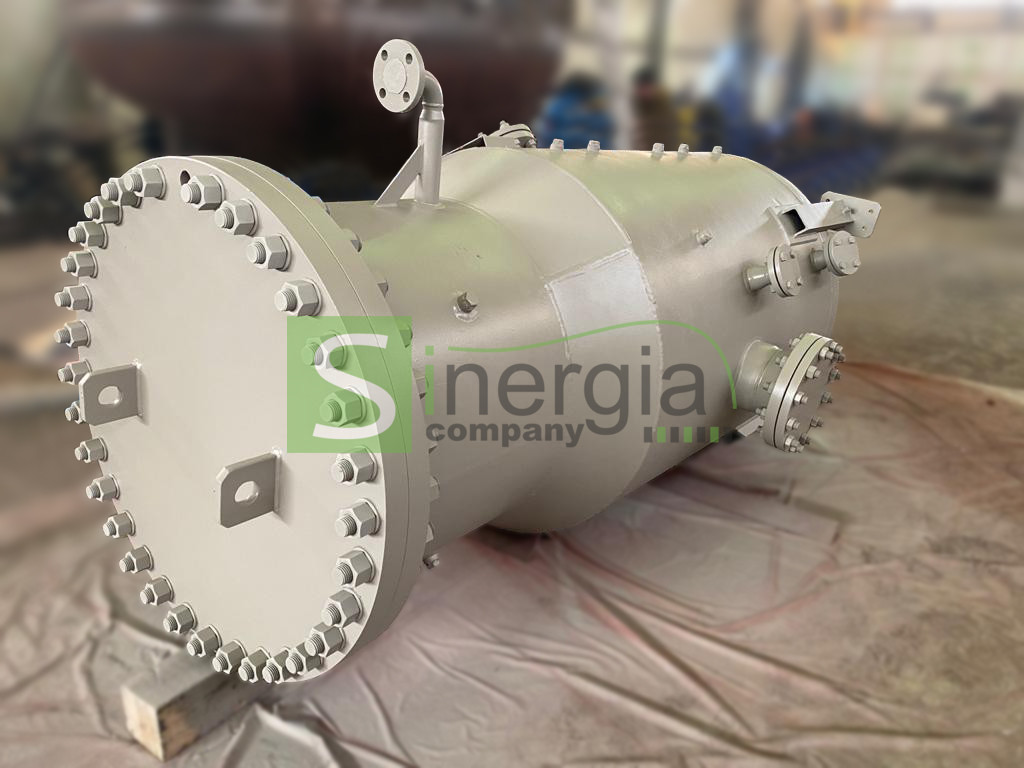

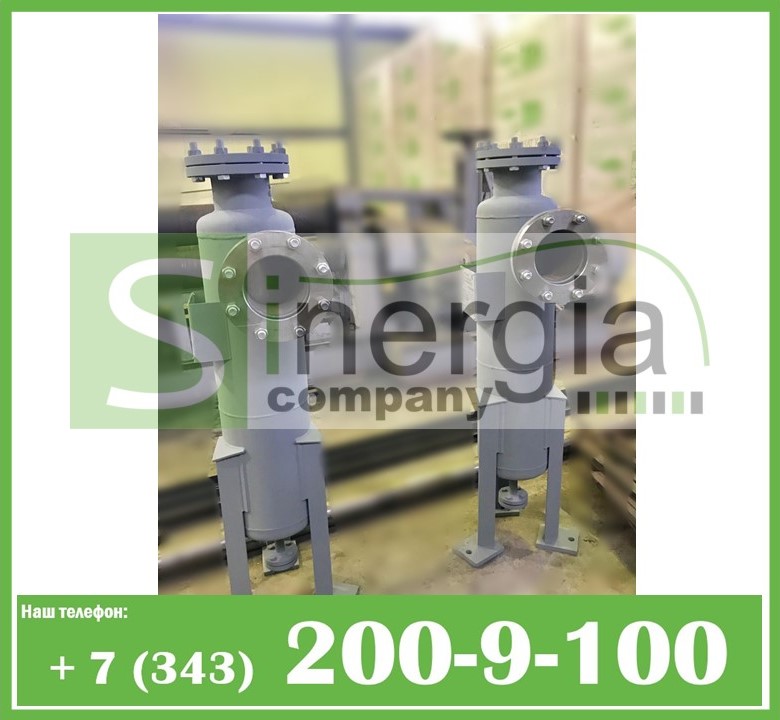

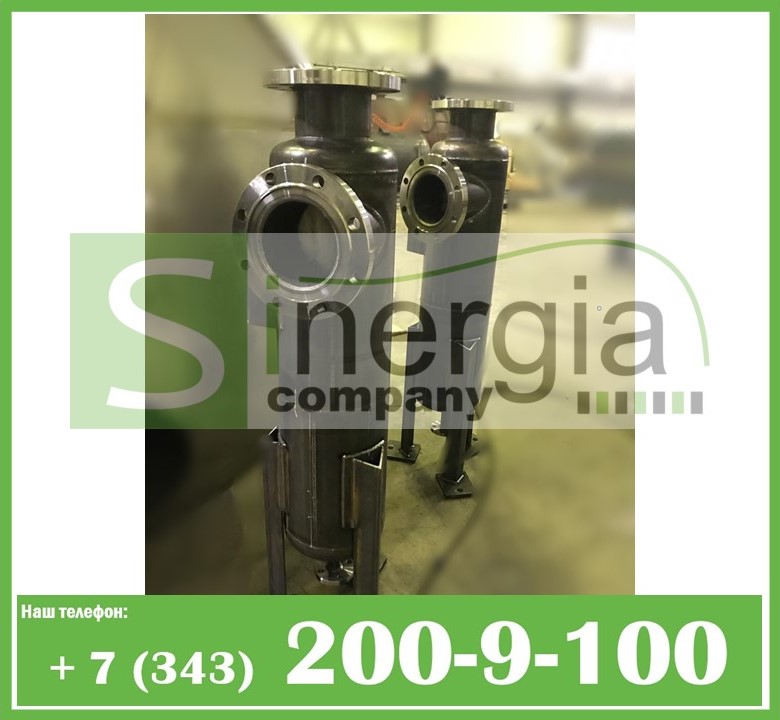

Газовый сепаратор

Стоимость нефтегазовых сепараторов СЦВ, СЦВ-Г, СЦВ-7, СЦВ-8, ЦГС, СГВ формируется в зависимости от конструктивного и материального исполнения, типоразмера и количества в партии. Для того, чтобы узнать актуальные цены на газосепараторы в {in_city}, свяжитесь с отделом продаж ООО ПО «Синергия» по координатам, указанным в разделе КОНТАКТЫ.
