Фильтр сетчатый ФС IV

Опросный лист для заказа фильтров ФС-IV (скачать)

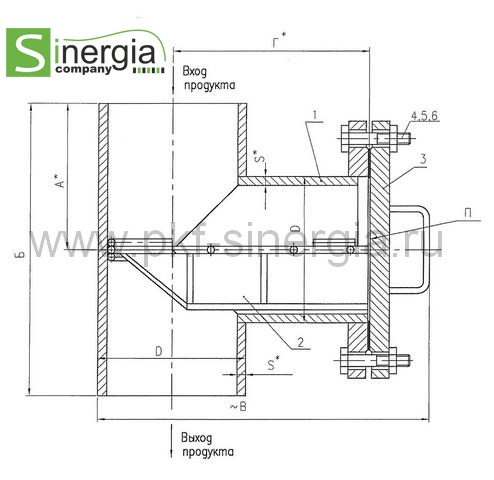

1 — корпус фильтра; 2 — фильтроэлемент; 3 — крышка фильтра.

Сетчатые фильтры ФС-4 имеют неоценимое значение, если речь идет о системах водоснабжения, а также промышленных и сырьевых трубопроводах, энергетике. По сути, сетчатый фильтр находит применение везде, где существует необходимость удаления твердых частиц из потоков разного рода жидкостей, а также паров и газов.

Фильтры сетчатые ФС IV устанавливаются в трубопроводах разного назначения. Задачей этого устройства является защита всей установки – аппаратуры управления, приборов измерения, насосов, регуляторов, а также клапанов, входящих в состав системы.

Как выглядит процесс очистки потоков с помощью сетчатых фильтров? Механизм действия довольно прост. Поток проходит через фильтр, на котором оседают мелкие или крупные твердые частицы (все зависит от индивидуальных параметров фильтрующего элемента). Сетчатый фильтр отлично очищает жидкость от частиц песка, шлама, а также крупинок ржавчины, образовавшейся вследствие коррозии металла. Грязь оседает в фильтровальной корзине.

Для монтажа предусмотрены патрубки под сварку. Фильтрующий элемент извлекается без демонтажа корпуса самого фильтра, для этого достаточно снять с фланца крышку.

Технические данные:

диаметр условного прохода — DN 50 — DN 600;
допустимое эксплуатационное давление до 1 МПа;
допустимая температура рабочей среды от – 60° С, до + 450° С, окружающей среды от – 60° С до + 70 °С.

Материалы:

корпус – сталь О9Г2С;
сетка – устойчивая к коррозии сталь 12Х18Н10Т с ячейками – 0,3 мм.

Помимо базовой комплектации, компания «Синергия», изготовляет фильтры с различной степенью очистки, в соответствии с пожеланиями заказчика. Купить фильтры ФС-4 можно по выгодной цене и с доставкой в регионы РФ и СНГ.

Обозначение фильтра	D	S*	А*	Аф*	Б*	Бф*	В*	Г*	Масса фильтра (под приварку), кг*
ФС-IV-50-10	57	3	130	130	260	260	290	187	7,86
ФС-IV-80-10	89	3.5	145	145	290	290	325	208	11,77
ФС-IV-I00-I0	108	4	155	155	310	310	355	228	15,42
ФС-IV-150-10	159	6	180	180	360	360	425	268	31,13
ФС-IV-200-10	219	8	210	210	420	420	500	308	47,41
ФС-IV-250-10	273	10	240	240	480	480	565	338	72,5
ФС-IV-300-10	325	10	270	270	450	450	704	540	153,5
ФС-IV-350-10	377	12	310	310	520	520	804	620	224,0
ФС-IV-400-10	426	16	335	335	600	600	911	670	320,7
ФС-IV-500-10	530	12	400	400	700	700	1053	800	323,7
ФС-IV-600-10	630	12	450	450	800	800	1207	900	450,2

Пример условного обозначения фильтра
ФС-А-Б-В-Г-Д-Е
ФС — фильтр сетчатый;
А — конструктивное исполнение фильтра сетчатого (I, II, III, VI, V, VI);
Б — условный диаметр DN, мм;
В — условное давление PN, кгс/см2 (МПа);
Г — условное обозначение сетки;
Д — материальное исполнение корпуса фильтра;
Е — климатическое исполнение по ГОСТ 15150-69.
Пример условного обозначения фильтра сетчатого конструктивного исполнения I, с
условным диаметром DN50, на условное давление PN40, с размером ячейки фильтрующей
сетки 0.2 мм, из стали 09Г2С, температура окружающей среды от минус 60 до плюс 450. С, °
