Фильтры сетчатые ФС-I по Т-ММ-11-2003

Фильтры сетчатые ФС 1 служат для защиты трубопроводов, измерительного и регулирующего оборудования, установок с повышенными требованиями к чистоте потока среды от механического загрязнения шламом, образовавшимся в процессе эксплуатации или ремонта системы. Фильтры сетчатые для воды ФС I имеют патрубки под приварку и изготавливаются из стали.

Для изготовления фильтрующего элемента (корзины) используется проволочная сетка из нержавеющей стали. Фильтры устанавливаются перед элементом, который необходимо защитить, и предназначены для очистки проходящего через них вещества. Монтаж фильтра производят на вертикальных и горизонтальных участках трубопровода. Могут применяться в тепловой, энергетической и других отраслях промышленности.

Конструкцией фильтра предусмотрена его быстрая очистка без демонтажа участка трубопровода – достаточно снять запорную крышку и извлечь фильтрующий элемент.

Технические данные:

  • диаметр условного прохода — DN 50 — DN 400;
  • эксплуатационное давление от 2,5 до 6,3 МПа;
  • допускается использование при температуре рабочей среды от – 60° С, до + 450° С.

Материалы:

  • корпус – сталь О9Г2С;
  • сетка — сталь кислотостойкая 12Х18Н10Т с ячейками – 0,2 мм.

Степень фильтрации изменяется путём уменьшения/увеличения размеров ячеек сетки и может быть произведена по желанию заказчика. Купить сетчатый фильтр ФС 1 можно в компании ПО «Синергия» по выгодной для вас цене.

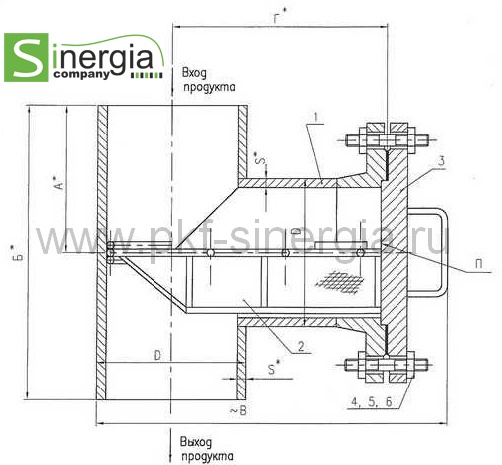

Фильтр сетчатый типа ФС-I чертеж:
Фильтры сетчатые ФС-I
1 — корпус фильтра; 2 — фильтроэлемент; 3 — крышка фильтра; 4 — гайка; 5 — шпилька; 6 — прокладка.

Габаритные и присоединительные размеры фильтров сетчатых ФС-I. (размеры в мм):

Обозначение
фильтра

D

S*

А*

Аф*

Б*

Бф*

В*

Г*

Масса фильтра
(под приварку), кг*

ФС-I-50-25

57

3

130

178

260

356

290

190

8,8

ФС-I-80-25

89

3,5

145

200

290

400

325

210

13,3

ФС-I-100-25

108

4

155

216

310

432

355

230

20,16

ФС-I-150-25

159

6

180

251

360

502

425

270

41,2

ФС-I-200-25

219

8

210

288

420

576

500

310

67

ФС-I-250-25

273

10

240

318

480

636

565

340

108,4

ФС-I-300-25

325

10

270

354

488

656

702

540

157,3

ФС-I-350-25

377

12

310

399

520

698

800

620

230,5

ФС-I-400-25

426

16

335

439

600

808

909

670

326,6

ФС-I-50-40

57

3

130

178

260

356

290

190

8,9

ФС-I-80-40

89

3,5

145

203

290

406

330

215

14,2

ФС-I-100-40

108

4

155

223

310

446

365

235

21,2

ФС-I-150-40

159

6

180

251

360

502

425

270

41,7

ФС-I-200-40

219

8

210

298

420

596

510

320

75,8

ФС-I-250-40

273

10

240

338

480

676

585

360

126,8

ФС-I-300-40

325

10

270

382

488

712

745

540

196,5

ФС-I-350-40

377

12

310

426

550

782

840

620

270,1

ФС-I-400-40

426

16

335

470

535

805

954

670

406,4

ФС-I-50-63

57

3

130

197

260

394

315

210

12,4

ФС-I-80-63

89

3,5

145

217

290

434

355

230

20,4

ФС-I-100-63

108

4

155

232

310

464

375

245

42,1

ФС-I-150-63

159

6

180

285

360

570

470

305

65,8

ФС-I-200-63

219

8

210

320

420

640

545

345

101

ФС-I-250-63

273

10

240

355

480

710

610

380

168,9

ФС-I-300-63

325

10

270

390

495

735

764

540

226,8

ФС-I-350-63

377

12

310

450

575

855

874

620

324,5

ФС-I-400-63

426

16

335

490

655

965

984

670

463,6

Материальное исполнение корпуса фильтра ФС-I по Т-ММ-11-2203

Условное обозначение Марка стали
С Сталь20
ХЛ Сталь 09Г2С
НЖ Сталь 12X18H10T
НМ Сталь 10Х17Н13М2Т
ХМ Сталь 15Х5М

Пример условного обозначения фильтра
ФС-I-250-40-0,1-С-У, где
ФС — фильтр сетчатый;
I — конструктивное исполнение;
250 — условный диаметр DN, мм;
40 — условное давление PN, кгс/см2 (МПа);
0,1 — степень фильтрации, мм;
С — материальное исполнение корпуса фильтра сталь 20;
У — климатическое исполнение по ГОСТ 15150-69 (От минус 30  до плюс 70 °С)
