Грязевики вертикальные и горизонтальные в Екатеринбурге

Грязевик представляет собой узел расширения трубопровода с изменением направления потока воды и фильтрацией её специальной сеткой. Под сеткой грязевика происходит отсечение, выпадание в осадок и накапливание крупных и средних взвешенных частиц. Работа грязевика заключается в приёме исходной воды, фильтровании её от средних и крупных взвешенных частиц, отводе очищенной воды и периодической очистке нижней части корпуса от накопившейся грязи. Условием нормальной работы грязевика (серия грязевиков ТС-565, ТС-566, ТС-567, ТС-568, ТС-569) является постепенное нарастание гидравлического сопротивления в грязевике по показаниям приборов на линии трубопровода до и после грязевика.

Грязевик вертикальный (ГВ), грязевик горизонтальный (ГГ), грязевик тепловых пунктов (ГТП) предназначен для фильтрации или очистки воды от крупных и средних взвешенных частиц в трубопроводах водяных сетей Ду 40ТС-569…-1400 мм с параметрами Ру < 2,5 МПа и t < 200°С.

Наше предприятие в Екатеринбурге изготавливает грязевики:

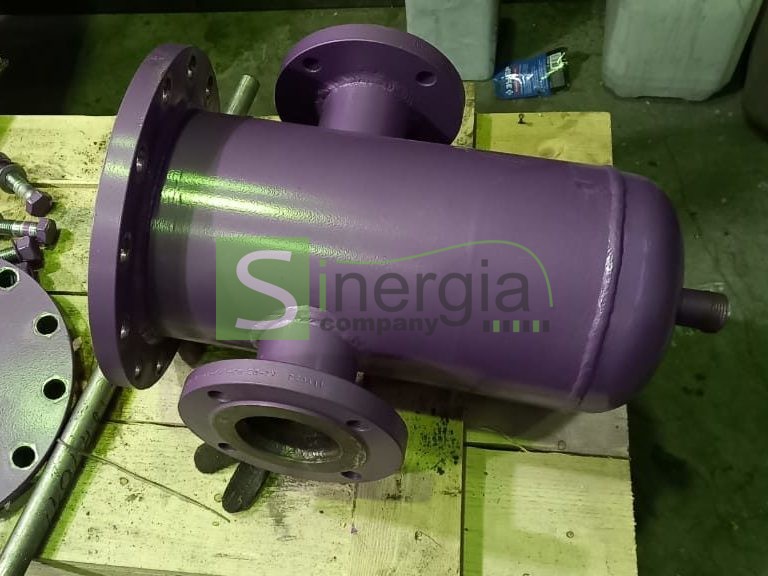

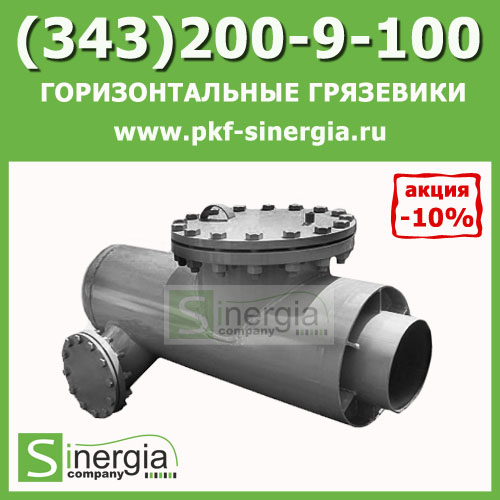

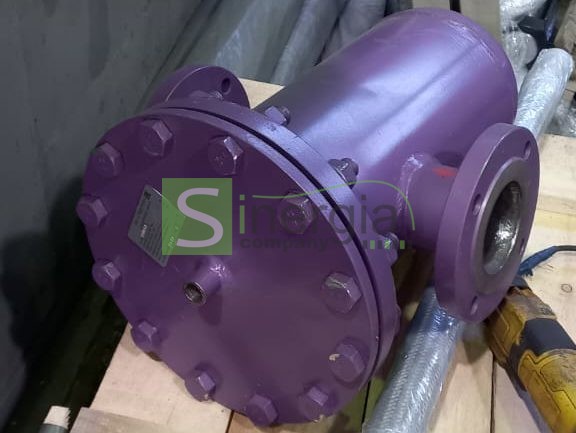

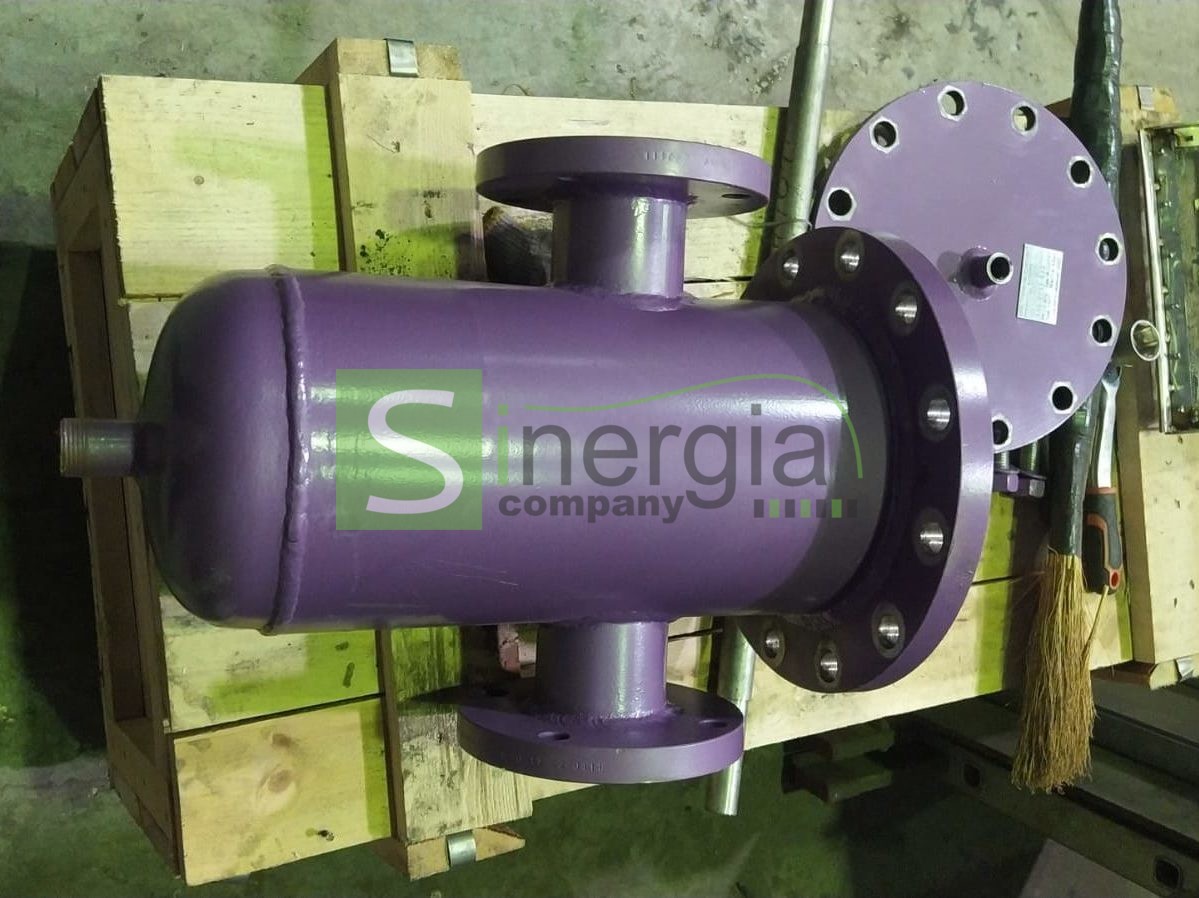

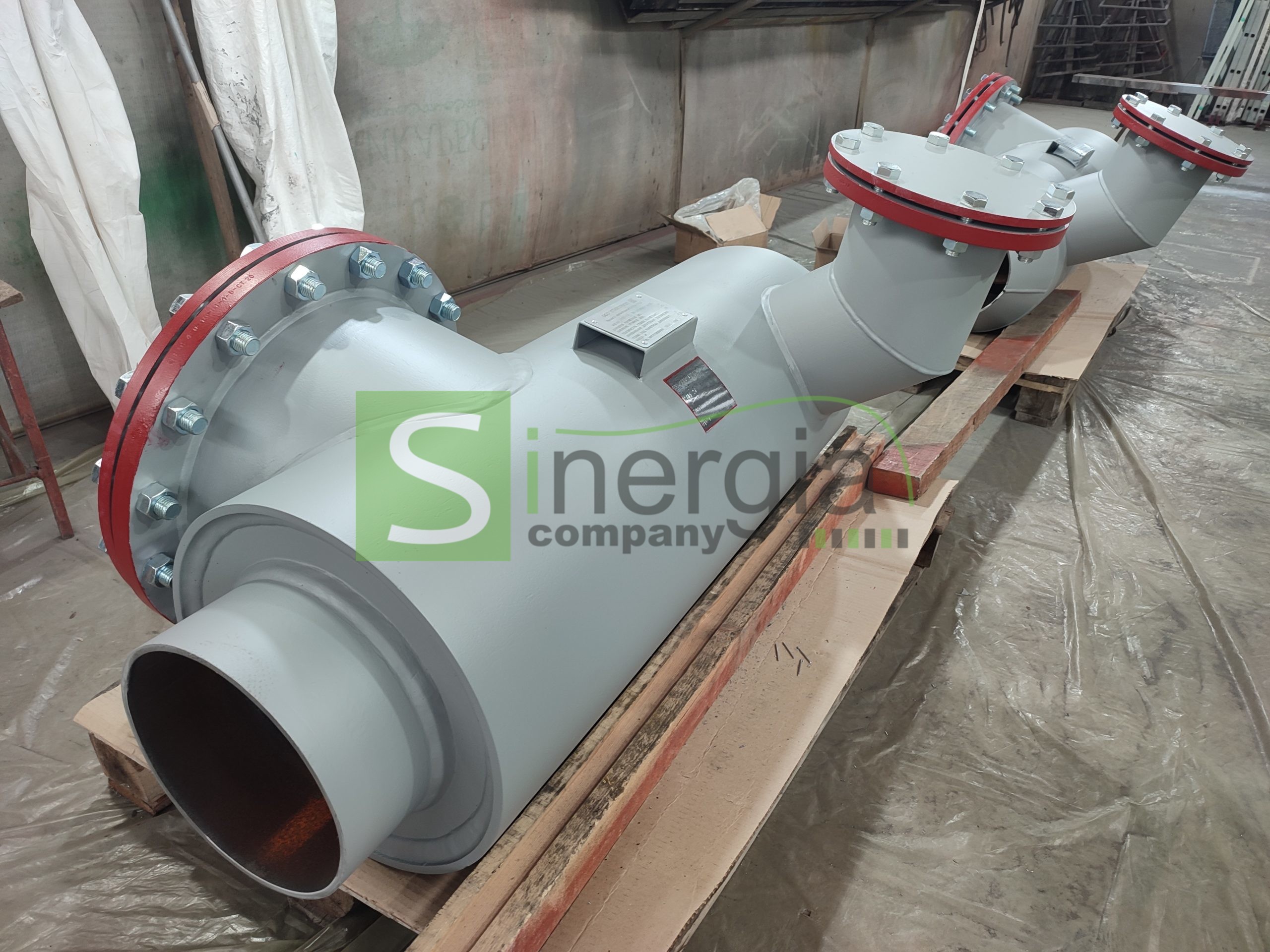

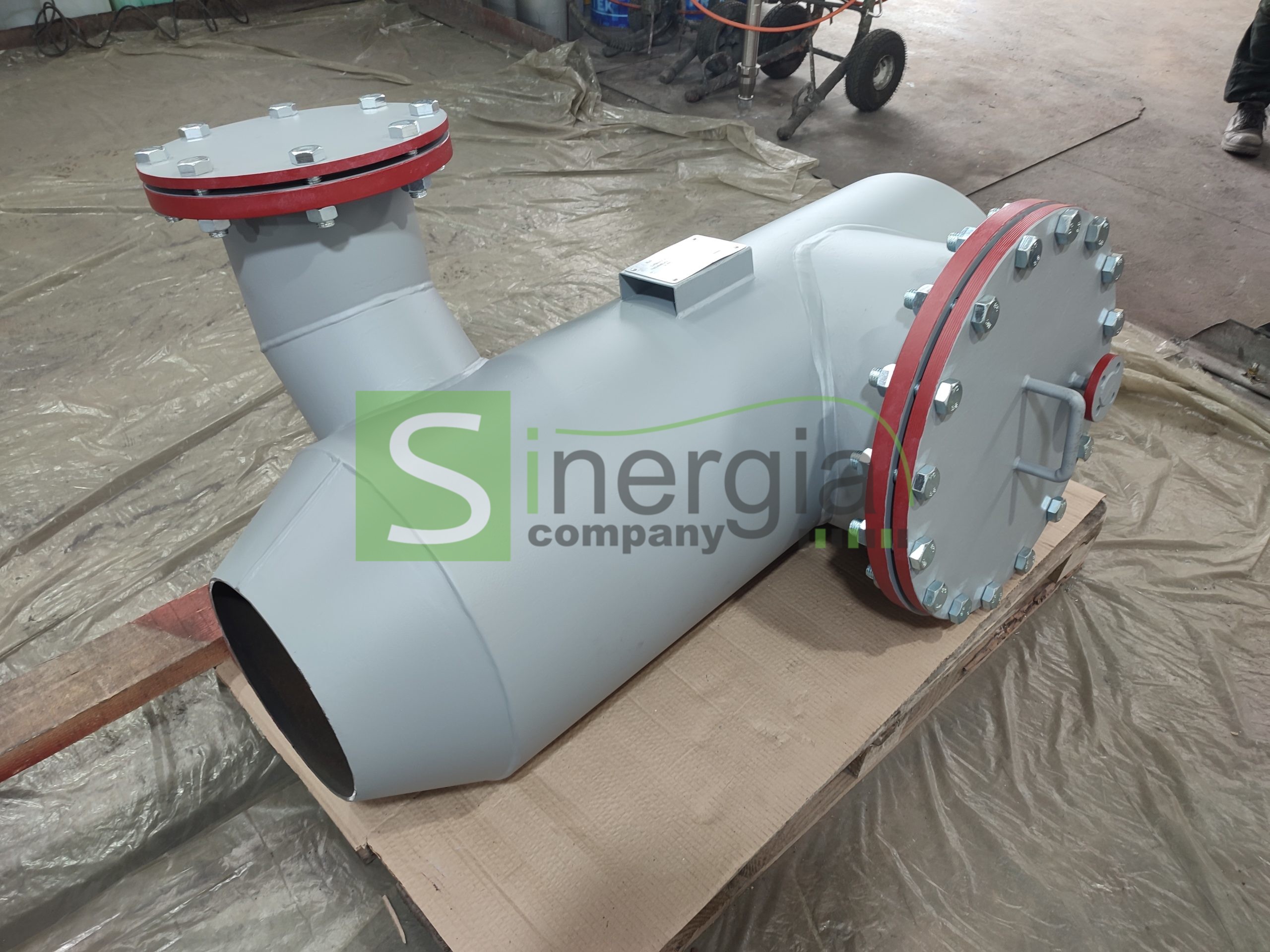

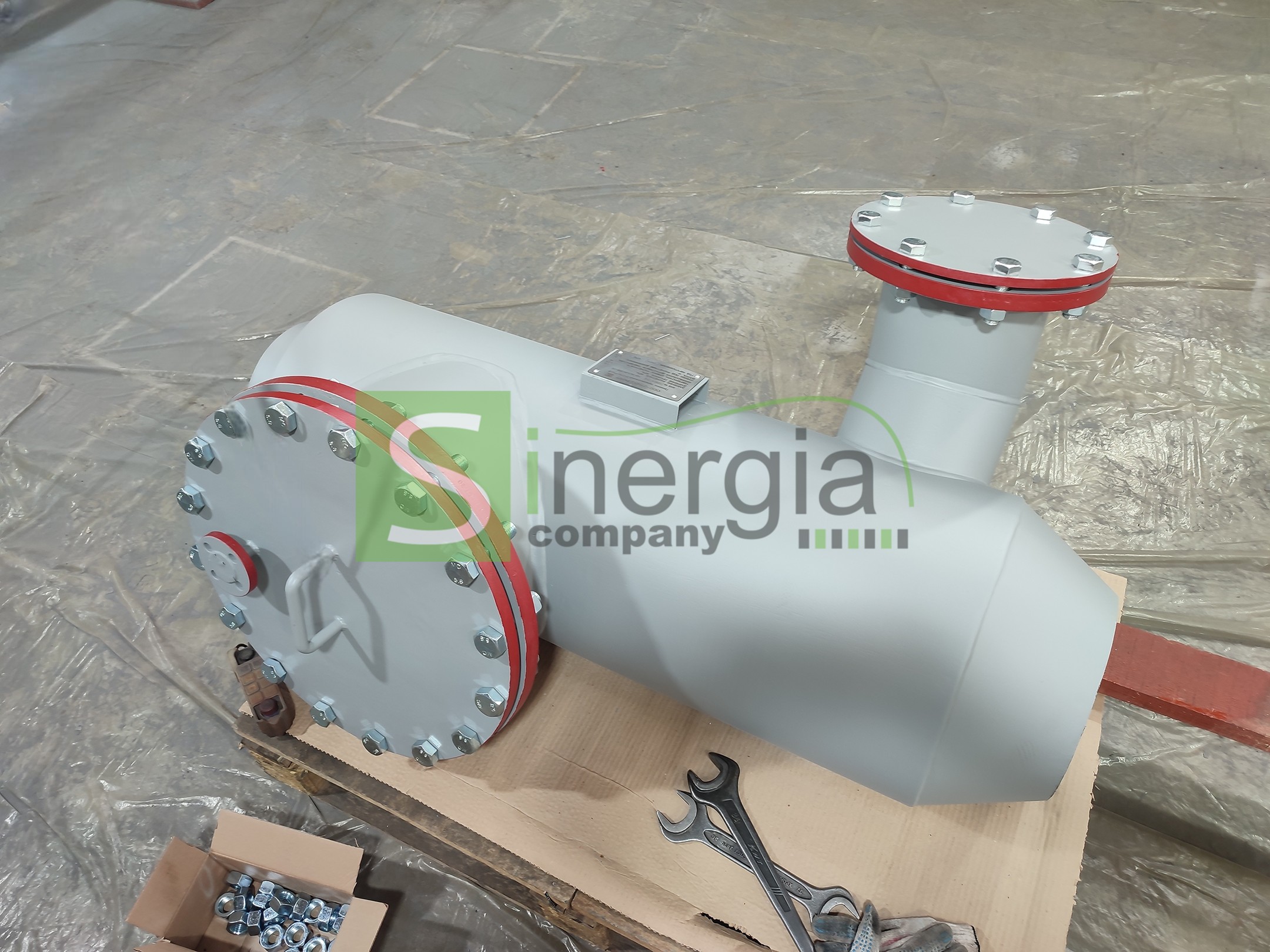

Грязевики горизонтальные ГГ (серия ТС-565, ТС-566);

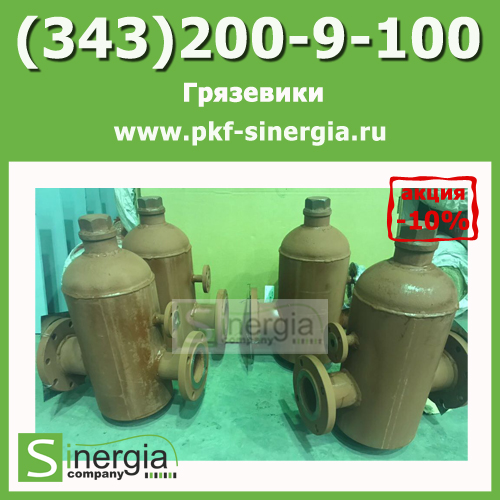

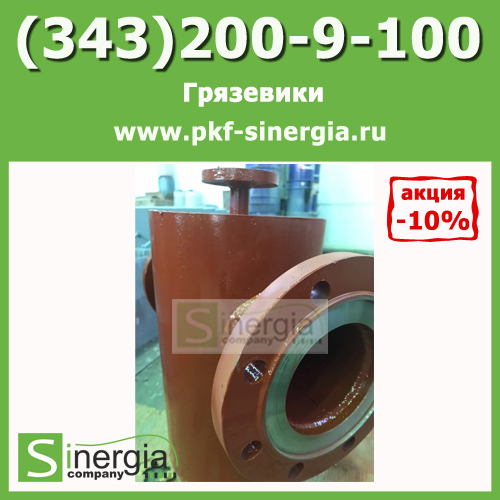

Грязевики вертикальные ГВ (серия ТС-567, ТС-568);

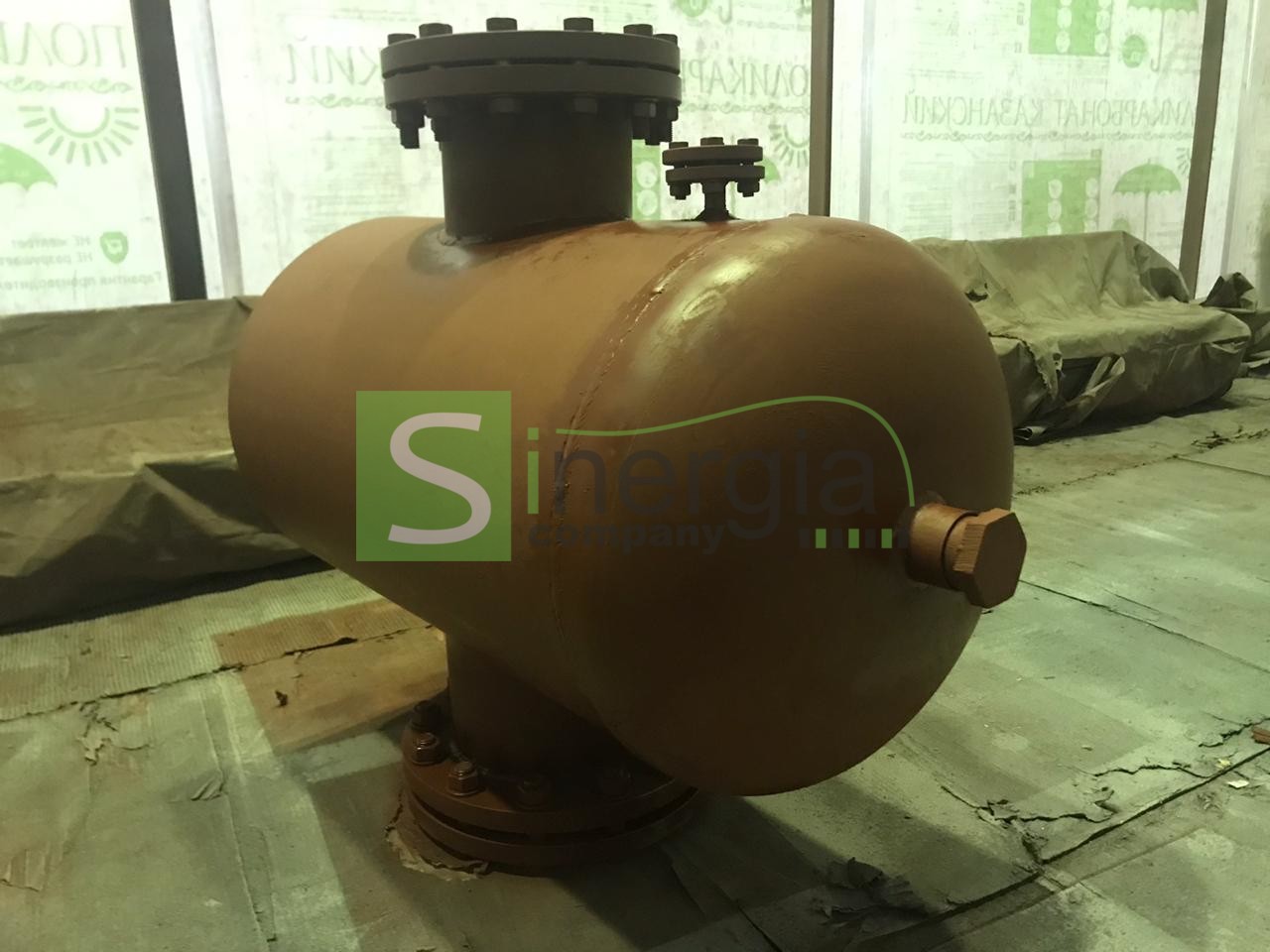

Грязевики для тепловых пунктов ГТП (серия ТС-569)

Материал, из которого производится грязевик, — углеродистая и низколегированные стали. Грязевик из углеродистых сталей применяется в районах строительства тепловых сетей с расчётной температурой наружного воздуха не ниже -40°С, для районов с температурой ниже -40°С применяются низколегированные стали.

Монтаж грязевика (серия ТС-565, ТС-566, ТС-567, ТС-568, ТС-569) из всех марок стали должен производиться при температуре окружающего воздуха не ниже минус 20 градусов по Цельсию.

Технические требования и материал грязевика, производимого нами, соответствует «Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды».

Установка и обвязка грязевика должна быть произведена таким образом, чтобы обеспечивалась возможность осмотра, ремонта, очистки. грязевика После установки грязевика необходимо произвести гидравлические испытания (опрессовку) системы. После этого производится промывка линии.

В процессе эксплуатации требуется контролировать гидравлическое сопротивление грязевика по показаниям манометров (или дифференциального манометра) на линии трубопровода до и после грязевика. В случае превышения значения гидравлического сопротивления, указанного в паспорте, необходимо произвести разборку и очистку грязевика от накопившихся отложений.

Грязевики в Екатеринбурге и других городах РФ, не подлежат обязательной регистрации в органах Ростехнадзора России. При этом, эксплуатация грязевиков должна осуществляться в соответствии с «Правилами безопасной эксплуатации трубопроводов пара и горячей воды».

Назначенный срок службы грязевика – 20 лет.

Гарантийный срок эксплуатации грязевика — 24 месяца с момента включения грязевика в эксплуатацию, но не более 36 месяцев со дня отгрузки в адрес Заказчика. При этом необходимо соблюдение условий транспортирования, хранения, монтажа и эксплуатации грязевиков.

Различают грязевики горизонтального и вертикального исполнения.

В зависимости от вариантов исполнения — размеры и масса грязевиков могут меняться.

Для изготовления грязевиков используется углеродистая или низколегированная сталь — все зависит от области применения данного элемента. Грязевик, изготовленный из углеродистой стали, в основном используется для тепловых сетей с нижним пределом допустимой рабочей температуры равной -40°С. При условии эксплуатации в районах с температурным режимом ниже -40°С, преимущественно применяются специализированные грязевики, изготовленные из более устойчивой к холоду низколегированной стали.
