Фильтр СДЖ-80-1,6

Дренажный жидкостный фильтр СДЖ-80-1,6 – сетчатый дренажный жидкостный фильтр -  применяется в качестве одной из основных частей трубопроводной системы. Это устройство предназначено для удаления из рабочей жидкой среды различных инородных взвесей и механических частиц размером до 200 мкм. Данная версия может монтироваться на объекте с помощью фланцевого соединения или сварным способом.

Если Вы ищите фильтры СДЖ, рекомендуем обратиться в компанию «Синергия». Мы занимаемся производством и поставками стальных изделий промышленного назначения по всей России. ООО ПО «Синергия» зарекомендовало себя, как надежное предприятие, производящее высококачественное оборудование и обеспечивающее своих покупателей всеми необходимыми гарантиями. У нас вы сможете приобрести качественные дренажные жидкостные фильтры недорого.

Применение фильтров СДЖ

Сетчатые дренажные жидкостные фильтры, в том числе, СДЖ-80-1,6, используются для защиты насосного оборудования и прочих видов оборудования, входящего в системы трубопроводов (магистральных трубопроводов, а также технологических установок нефтяной и газовой отраслей промышленности).

Технические характеристики СДЖ-80-1,6

Обозначение Штуцеры Размеры, мм
Вылет, Dy, мм Н 1 h h1 L1 L1 D
А, Б В Г
СДЖ 80-1,6 80/179 50/157 М22×1,5 485 230 465 630 260

СДЖ-80-1,6 выпускается со следующими техническими параметрами:

  • Объемом фильтра 0,07 м³
  • Поверхностью фильтрации не меньше 0,183 м²
  • Рабочей температурой от – 400С до +300°С
  • Давлением расчетным 1,6 Мпа (16 кгс/см²)

Устройство стандартного исполнения способно улавливать в рабочей среде твердые механические примеси размером не более 200 мкм, однако по желанию заказчика возможно изготовление фильтров СДЖ с другой токостью фильтрации. Максимальная производительность фильтра составляет до 2000 м3/ч.

Конструкция фильтра СДЖ-80-1,6

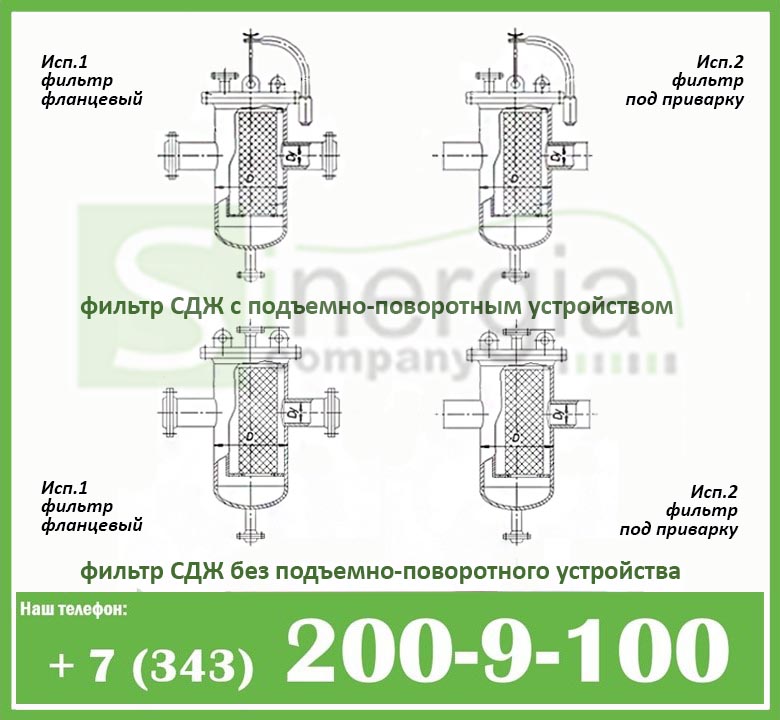

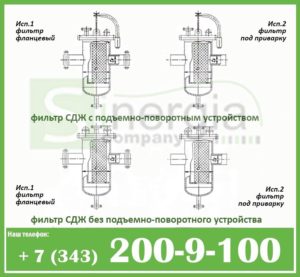

фильтр СДЖ чертеж

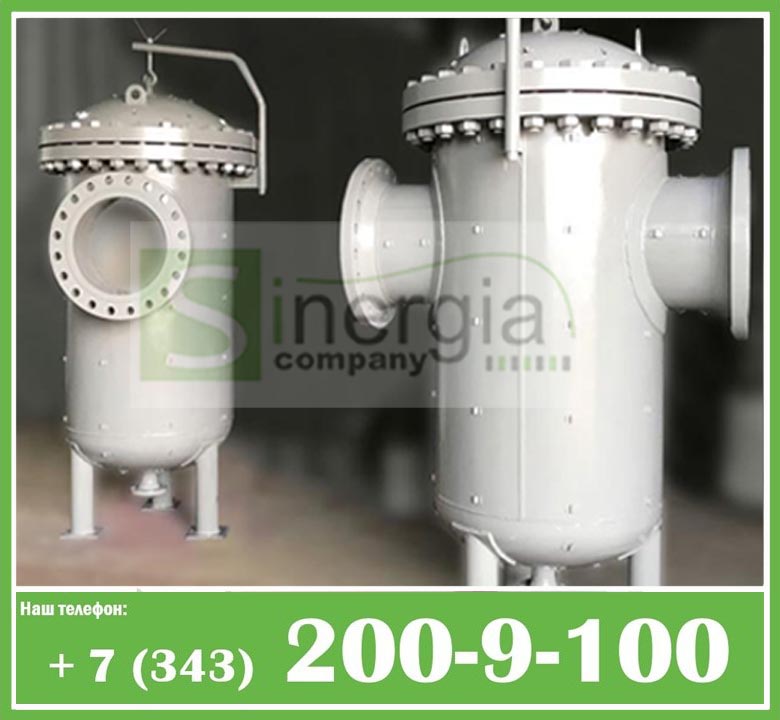

Сетчатый дренажный фильтр (СДЖ ) изготавливается по АТК 24.218.04-90, а также ТУ произодителя (УЗСК). Данное изделие производится в виде вертикального цилиндрического агрегата, оборудованного фильтрующим сетчатым элементом каркасного типа.

СДЖ фильтры, как говорилось выше, отделяют инородные твердые частицы от жидких сред при транспортировке, например, нефти, нефтепродуктов, и представляют собой вертикальные цилиндры, оборудованные съемной крышкой, под которой и  устанавливается фильтр. Благодаря этой же крышке имеется возможность очищать фильтрующие элементы по мере надобности. С другой стороны цилиндра находится неразъёмное днище. Устройство оснащено воздушником, несколькими технологическими штуцерами и штуцерами, которые нужны под КИПиА. Установка фильтра производится на стандартную опору. Как правило, фильтр СДЖ монтируется на трубопровод с насосной подачей жидкой среды перед вентилем.

Исполнения фильтров СДЖ Ду 80 Ру 16 бар

  • Фильтр СДЖ 80-1.6-1-1 — фильтр фланцевый СДЖ из углеродистой стали
  • Фильтр СДЖ 80-1.6-2-1 — фильтр СДЖ под приварку из углеродистой стали
  • Фильтр СДЖ 80-1.6-1-2 - фильтр фланцевый СДЖ из низколегированной стали
  • Фильтр СДЖ 80-1.6-2-2 - фильтр СДЖ под приварку из низколегированной стали
  • Фильтр СДЖ 80-1.6-1-3 - фильтр фланцевый СДЖ из нержавеющей стали
  • Фильтр СДЖ 80-1.6-2-3 - фильтр СДЖ под приварку из нержавеющей стали

Общие характеристики и виды фильтров СДЖ

Фильтры СДЖ различаются (имеют версии):

  • по типу соединения с трубопроводом (фланцевое соединение, или с патрубками под приварку);
  • по материалу изготовления (зависит от транспортируемой среды), то есть, СДЖ изготавливаются при температурах:

— от -30°С до + 300°С — из углеродистой стали (3сп5),

— от -60°С до +300°С — из низколегированной стали (09Г2С-14),

— от -40°С до +300° С — из коррозионностойкой стали (12Х18Н10Т).

  • по диаметру условных проходов Ду (50, 80, 100, 150, 200, 250, 300, 400, 500, 600, 700 мм);
  • по условному рабочему давлению Ру (1,6; 2,5; 4,0; 6,3 МПа).

Расшифровка условного обозначения (маркировки) изделия на примере СДЖ-80-1,6-2-1:

  • СДЖ – сетчатый, дренажный, жидкостный
  • Условный диаметр (Ду, мм) – 80;
  • Условное давление (Ру, МПа) — 1,6;
  • Тип соединения – 2 — под приварку;
  • Материальное исполнение — 1 — углеродистая сталь

Преимущества сетчатых дренажных жидкостных фильтров СДЖ

При выборе промышленного фильтрационного оборудования, предпочтение покупателя часто отдается фильтрам СДЖ из-за ряда преимуществ этих изделий:

—   фильтры выдерживают эксплуатацию в экстремальных условиях;

— некоторые модели производятся из нержавеющей стали;

— устойчивы к внешним негативным воздействиям и коррозии;

— надежны и производительны;

— легко монтируются, просты в обслуживании и эксплуатации;

— имеют большой эксплуатационный срок.

Стоимость фильтров СЖД-80-1,6 зависит от технических параметров, особенностей конструкции и материала изготовления. Купить дренажный фильтр Ду 80 Ру 16 бар по низкой цене вы можете в компании «Синергия». Мы предлагаем большой ассортимент качественной продукции, индивидуальный подход к каждому покупателю, всестороннюю помощь при выборе оборудования, выгодные условия приобретения, поставку стальных изделий по всей территории РФ. В наличие продукция по ТУ производителя. Чтобы начать сотрудничество с нами необходимо оставить онлайн-заявку на сайте, или позвонить по телефонам, указанным в разделе «Контакты».
