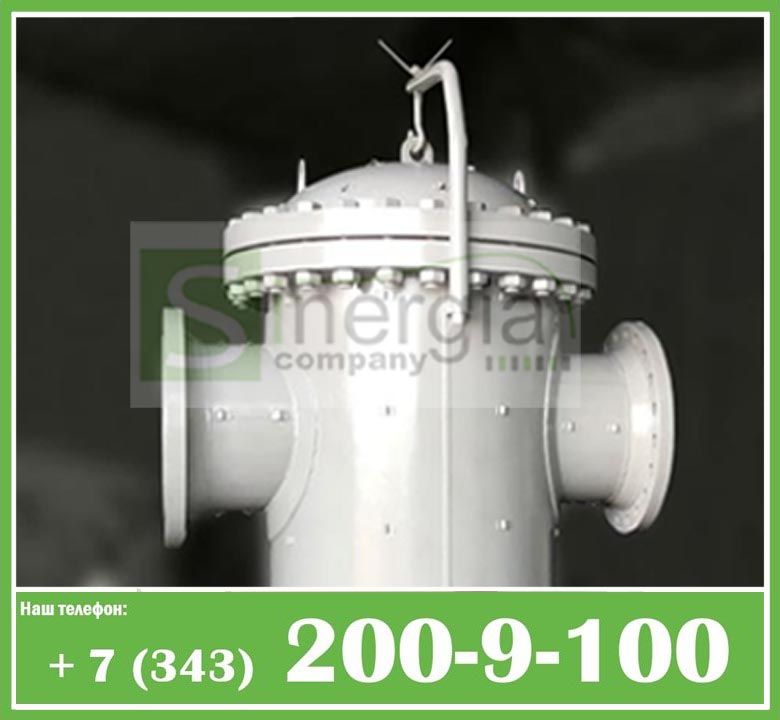

Фильтр СДЖ-100-1,6

Фильтр СДЖ-100-1,6 (сетчатый дренажный жидкостный фильтр) применяется в качестве одной из основных частей трубопроводной системы. Это устройство предназначено для удаления из рабочей жидкой среды различных инородных взвесей и механических частиц размером до 200 мкм. Данная версия  может монтироваться на объекте с помощью фланцевого соединения или сварным способом.

Агрегат активно используют в таких отраслях промышленности, как нефтяная, газовая и химическая, например, на нефтебазах и АЗС. Посредством фильтра СДЖ предотвращается проникновение твердых частиц, которые присутствуют в механических примесях, в насосное оборудование.

Если Вы планируете приобрести фильтры СДЖ, рекомендуем обратиться в компанию «Синергия». Мы занимаемся производством и поставками по всей России стальных изделий промышленного назначения. ОО ПО «Синергия» зарекомендовало себя, как надежное предприятие, производящее высококачественное оборудование и обеспечивающее своих покупателей всеми необходимыми гарантиями. У нас вы сможете приобрести качественные дренажные жидкостные фильтры недорого.

Применение фильтров СДЖ

Сетчатые дренажные жидкостные фильтры, в том числе, СДЖ-100-1,6, используются для защиты насосного оборудования и прочих видов оборудования, входящего в системы трубопроводов (магистральных трубопроводов, а также технологических установок нефтяной и газовой отраслей промышленности).

Расшифровка условного обозначения (маркировки) изделия на примере СДЖ-100-1,6-1-2-ТИ:

  • СДЖ – сетчатый, дренажный, жидкостный
  • Условный диаметр (Ду, мм) – 100;
  • Условное давление (Ру, МПа) – 1,6;
  • Тип соединения – 1- фланцевый;
  • Материал изготовления 2 — низколегированная сталь
  • ТИ — с термообработкой и креплениями под изоляцию.

Конструкция фильтра СДЖ-100-1,6

Сетчатый дренажный фильтр (СДЖ ) изготавливается по АТК 24.218.04-90 или ТУ производителя. Данное изделие производится в виде вертикального цилиндрического агрегата, оборудованного фильтрующим сетчатым элементом каркасного типа. Устройство способно улавливать в рабочей среде твердые механические примеси размером не более 200 мкм, при этом, максимальная производительность фильтра составляет до 2000 м3/ч.

СДЖ фильтры, как говорилось выше, отделяют инородные твердые частицы от жидких сред при транспортировке, например, нефти, нефтепродуктов, и представляют собой вертикальные цилиндры, оборудованные съемной крышкой, под которой и  устанавливается фильтр. Благодаря этой же крышке имеется возможность очищать фильтрующие элементы по мере надобности. С другой стороны цилиндра находится неразъёмное днище. Устройство оснащено воздушником, несколькими технологическими штуцерами и штуцерами, которые нужны под КИПиА. Установка фильтра производится на стандартную опору. Как правило, фильтр СДЖ монтируется на трубопровод с насосной подачей жидкой среды перед вентилем.

фильтр СДЖ чертеж

Основные достоинства фильтров СДЖ

При выборе промышленного фильтрационного оборудования, предпочтение покупателя часто отдается фильтрам СДЖ из-за ряда преимуществ этих изделий:

—   фильтры выдерживают эксплуатацию в экстремальных условиях;

— некоторые модели  производятся из нержавеющей стали;

— устойчивы к внешним негативным воздействиям и коррозии;

— надежны и производительны;

— легко монтируются, просты в обслуживании и эксплуатации;

— имеют большой эксплуатационный срок.

Выбирая подходящий промышленный фильтр, обратитесь за консультацией к специалистам компании «Синергия». Стоимость фильтров СЖД-100-1,6 зависит от технических параметров, производителя и материала изготовления. Купить дренажный фильтр по низкой цене вы можете в ООО ПО «Синергия». Мы предлагаем большой ассортимент качественной продукции, индивидуальный подход к каждому покупателю, всестороннюю помощь при выборе оборудования, выгодные условия приобретения, поставку стальных изделий по всей территории РФ. В наличие продукция по ТУ производителя. Чтобы начать сотрудничество с нами необходимо оставить онлайн-заявку на сайте, или позвонить по телефонам, указанным в разделе «Контакты».

Технические параметры

маркировка соединение с трубопроводом Ру Ду Дн материал изготовления рабочая температура
СДЖ 100-1.6-1-1 фланцевое 1,6 МПа 108 мм 426 мм сталь 20 -30… +300 оС
СДЖ 100-1.6-2-1 под приварку 1,6 МПа 108 мм 426 мм сталь 20 -30… +300 оС
СДЖ 100-1.6-1-2 фланцевое 1,6 МПа 108 мм 426 мм сталь 09Г2С -60… +300 оС
СДЖ 100-1.6-2-2 под приварку 1,6 МПа 108 мм 426 мм сталь 09Г2С -60… +300 оС
СДЖ 100-1.6-1-3 фланцевое 1,6 МПа 108 мм 426 мм нерж. сталь -40… +300 оС
СДЖ 100-1.6-2-3 под приварку 1,6 МПа 108 мм 426 мм нерж. сталь -40… +300 оС
