Фильтр СДЖ-200-2,5

Производственное объединение «Синергия» является ведущим производителем очистного оборудования для химической, газовой, нефтяной, нефтеперерабатывающей и других отраслей промышленности. Наиболее распространенным аппаратом для очистки воды, масел, нефти, нефтепродуктов, бензина, дизельного топлива, сжиженных газов, керосина и других жидкостей является сетчатый дренажный жидкостный фильтр СДЖ. Ниже пойдет речь о фильтре СДЖ для трубопроводов с условным диаметром прохода Ду 200 мми рабочим давлением до 2,5 МПа – СДЖ-200-2,5.

Расшифровка обозначения дренажного фильтра на примере СДЖ 200-2.5-1-2:

  • Фильтр СДЖ – фильтр сетчатый дренажный жидкостный
  • 200 – Ду, 200 мм (диаметр условного прохода присоединительных патрубков)
  • 5 – Ру, 2.5 МПа (рабочее давление, изготавливаются также в вариантах 4.0/1.6/6.3 МПа)
  • 1 – тип присоединения к трубопроводу (1 – фланцы / 2 – патрубки под приварку)
  • 2 – материальное исполнение (1 – углеродистая сталь, 2 – низколегированная сталь, 3 – нержавеющая сталь)

Чертеж, конструкция и назначение фильтров СДЖ Ду 200 мм Ру 25 бар

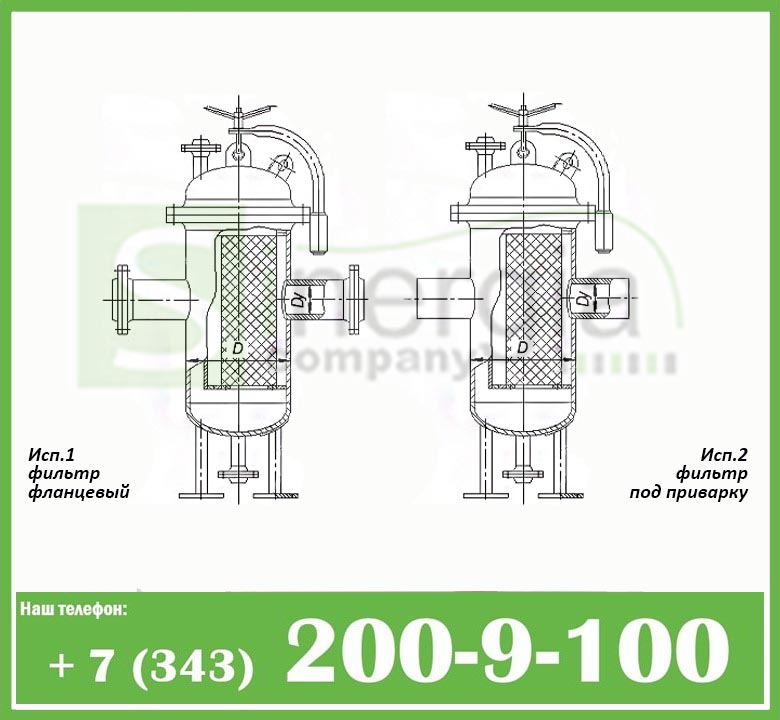

Фильтр СДЖ чертежи

Конструктивные элементы сетчатого дренажного фильтра Ду 200 мм: обечайка, сетчатый элемент, патрубки под приварку/патрубки с фланцами, съемная крышка, подъемно-поворотное устройство эллиптическое днище, воздушник, дренажный патрубок с фланцем, опоры.

Обечайка, патрубки, днище, воздушник, дренаж, фланцы и крепеж изготавливаются из стали разных марок (ст20, 09Г2С, 12Х18Н10Т или их аналогов), в зависимости от эксплуатационных условий. Сетчатый фильтрующий элемент всегда изготавливается из нержавеющей стали. Тонкость фильтрации сетки в типовом исполнении фильтра составляет 200 мкм, но возможно изготовление фильтров с другими размерами ячейки сетки и соответственно, другой тонкостью фильтрации. Обечайка диаметром 630 мм имеет цилиндрическую форму и выпускается из листовой стали. К низу обечайки приваривается эллиптическое днище, а к верху – фланец для присоединения съемной крышки, состоящей из фланца и эллиптического днища. Для удобства крышка оборудована подъемно-поворотным устройством. Корпус фильтра соединяется с крышкой посредством шпилек или болтов и гаек. Фильтр СДЖ Ду 200 Ру 25 бар имеет достаточно значительный вес, ввиду чего может быть оборудован опорами для крепления к фундаменту для предотвращения повреждений трубопроводов, которые могут просто не выдержать такой нагрузки.

Фильтры дренажные СДЖ-200-2,5 эксплуатируются на трубопроводах (нефтепроводах), имеющих диаметр 200 мм. Фильтр данного типа улавливает посторонние предметы, окалину, глину и другие фракции мелкой, средней и крупной дисперсности из жидких сред. Основной целью применения жидкостных фильтров СДЖ является защита труб, оборудования (насосов, емкостей, резервуаров, теплообменников и т.д.), арматуры (задвижек, компенсаторов и т.п.), контрольно-измерительных приборов от повреждений, вызванных наличием в рабочем потоке механических частиц.

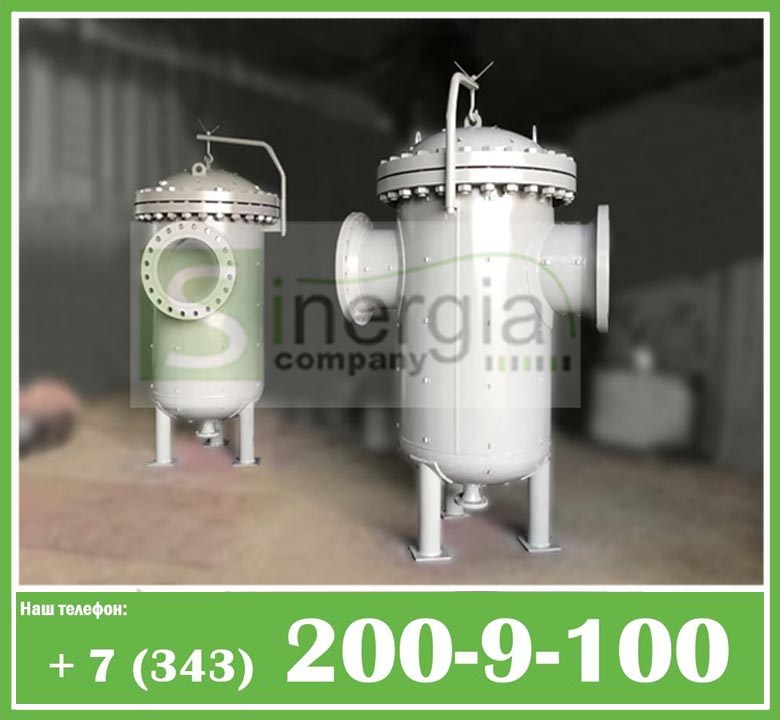

Фильтры СДЖ фото

Типы фильтров СДЖ-200-2.5 по конструкции и материалу

маркировка тип присоединения к трубопроводу давление диаметр патрубков диаметр корпуса материал изготовления рабочая температура
СДЖ 200-2.5-1-1 фланцевый 2,5 МПа 219 мм 630 мм сталь 20 -30… +300 оС
СДЖ 200-2.5-2-1 под приварку 2,5 МПа 219 мм 630 мм сталь 20 -30… +300 оС
СДЖ 200-2.5-1-2 фланцевый 2,5 МПа 219 мм 630 мм сталь 09Г2С -60… +300 оС
СДЖ 200-2.5-2-2 под приварку 2,5 МПа 219 мм 630 мм сталь 09Г2С -60… +300 оС
СДЖ 200-2.5-1-3 фланцевый 2,5 МПа 219 мм 630 мм нерж. сталь -40… +300 оС
СДЖ 200-2.5-2-3 под приварку 2,5 МПа 219 мм 630 мм нерж. сталь -40… +300 оС



Нужен фильтр СДЖ-200-2,5 из наличия?

ООО ПО «Синергия» предлагает самые выгодные цены на фильтры СДЖ Ду 200 Ру 25 кгс/см2 любого материального и конструктивного исполнения из наличия на складе и под заказ. Срок изготовления нестандартного фильтра СДЖ по Вашим чертежам или техническому заданию зависит от загруженности производства, наличия необходимых материалов и комплектующих и составляет от трех и более рабочих дней.

Мы предлагаем дренажные фильтры любой комплектации, в зависимости о Ваших требований:

  • Фильтр СДЖ-К с концевым затвором
  • Фильтр СДЖ Ду 200 с комплектом ответных фланцев (фланцы воротниковые, прокладки, крепеж)
  • Фильтр СДЖ-200 со сменным фильтрующим элементом.

Уточнить актуальные сроки и стоимость фильтра СДЖ-200-2,5 по Вашим характеристикам можно у специалистов отдела продаж ООО ПО «Синергия» по телефону или email, указанным в разделе «Контакты».
