Металлорукава гидравлические из нержавеющей стали (гофрированные) в Екатеринбурге
Наименование

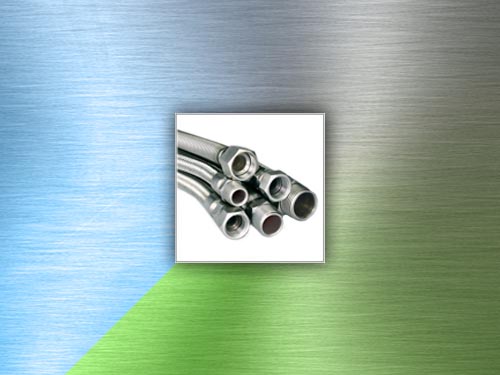

Металлорукава гидравлические из нержавеющей стали (гофрированные)
Назначение
Транспортировка жидкостей, нефтепродуктов и газов
Материал изготовления
12Х18Н19Т (12Х18Н10Т)
Диаметр
от 6 до 100 мм
Гидравлические рукава из нержавеющей стали
Металлические рукава используются на производстве в Екатеринбурге для перекачки различных жидкостей, нефтепродуктов и газов. Их также используют для компенсации монтажных деформаций жестких трубопроводов и температурных колебаний в оборудовании и постройке летательных аппаратов. Металлорукава нашли применение не только в промышленности, но и в быту жителей в Екатеринбурге. Они обеспечивают дополнительную защиту кабелям и открытой проводке от механических повреждений и уменьшают возможность возгорания, в случае замыкания, искра или огонь останутся внутри рукава и не распространится по помещению. Рукава используются для защиты гибких шлангов от излома. В сельском хозяйстве металлические рукава обеспечивают надежную защиту в первую очередь от грызунов. Их также применяют для транспортировки сыпучих и порошкообразных веществ.
На производствах, как правило, используются гладкоствольные трубы, а для угловых соединений предпочтение отдают гибкому металлорукаву, не смотря на – то, что протяжка кабеля через металлический рукав вызывает некоторые трудности. Металлический рукав – это гибкий, гофрированный, герметичный трубопровод, помещенный в оплетку со встроенной концевой арматурой. Для изготовления металлорукавов используется сталь марки 12Х18Н19Т(12Х18Н10Т).
Два способа изготовления гофрорукавов
Оболочки гофрированных металлорукавов делают с помощью формирования цельнотянутой трубы диаметром 0,12-0,5мм.Навивкой профильной ленты внахлест, контактно – роликовой сваркой по вершинам гофр.
Металлорукава и гофры могут иметь кольцевой или спиральный вид – это зависит от того, каким способом они были сформированы. Спиральный металлорукав может армироваться проволокой в виде спирали. На оплетку металлических рукавов возложена защитная функция, она предохраняет рукав от механических повреждений. Металлорукав может быть изготовлен, как в одной, так и в нескольких оплетках. Количество оплеток зависит от величины давления которое будет воздействовать на металлический рукав. К гибкой части металлорукава можно прикрепить арматуру с помощью сварки или пайки кислотостойкими припоями.
Присоединительные элементы
Внутренний конус с углом 60°
Внутренний или наружный конус с углом 74°
фланцевое соединение шип-паз
трубопровод для приварки
В зависимости от рабочей среды, где эксплуатируется металлический рукав, транспортируемых материалов их классифицируют на 2 категории. Первая категория подразумевает использование металлорукавов в составе летательных аппаратов, вторая средств наземного обслуживания.
Виды гофрированных металлорукавов
Герметичные металлорукава используются для перемещения жидких и порошкообразных веществ. Для рукавов с хлопчатобумажным уплотнителем температура перемещаемых веществ не должна превышать 100°С, для рукавов с асбестовым уплотнением 300°С. Рабочее давление металлорукавов зависит от типа и размера условного прохода и может колебаться от 0,5 мПа до 1,4 мПа.
Не герметичные металлорукава применяются в городе Екатеринбург для защиты кабелей и проводов от механических повреждений, прокладки вентиляционных коммуникаций. Используются для перемещения сыпучих веществ до 100°С с хлопчатобумажным и 300°С с асбестовым уплотнением.
Металлорукава изготавливаются по двум технологиям: сильфонной и вальцованной, также производят рукава смешанного типа.
Сильфонный тип металлорукавов производят из цельнотянутых или сварных нержавеющих труб методом гидроформовки. В процессе гидроформовки образуемые гофры располагаются по кольцу. Такие металлорукава используются для защиты гибкой оболочки и воздействия на нее высокого давления. В таких случаях на оболочку одевают несколько слоев металлической оплетки.
Вальцованный тип металлорукавов получают путем спиральной навивки профилируемой нержавеющей стали или стальной ленты. Кольца металлорукава уплотняются между собой при помощи замка особого профиля.
Любая продукция маркируется. Металлические рукава не исключение. Маркировка металлорукавов состоит из 9-ти значений, которые несут в себе год выпуска, заводской номер и основные технические данные. Она имеет такой вид: 4603А-1или 2-10-280-1,5 №0183001. Расшифровуется маркировка та: 4603А обозначение чертежа металлорукава, 1 эксплуатация в составе летательных аппаратов, 2 наземного использования, 10 внутренний диаметр в мм, 280 рабочее давление при 20°С в кгс/см², 1,5 длина в метрах, №0183001 заводской номер, где 01 месяц изготовления, 83 год изготовления, 001 номер партии.
Маркировка и технические характеристики нескольких металлорукавов
Металлорукав Н8Д0449013-2
Диаметр от 6 до 20мм.
Рабочее давление от 210 до 280 Атм.
Длина от 0,5 до 6м.
Металлорукав Н8ДО449019-2
Диаметр от 25 до 32мм.
Рабочее давление 210 Атм.
Длина от 0,5 до 6м.
Металлорукав Н8ДО449020-2
Диаметр от 20 до 125мм.
Рабочее давление от 20 до 45 Атм.
Длина от 0,3 до 6м.
Металлорукав 8Д4498469-2
Диаметр от 25 до 32мм.
Рабочее давление 210 Атм.
Длина от 0,4 до 6м
Металлорукав 4655 А-2
Диаметр от 20 до 250мм.
Рабочее давление от 16 до 40 Атм.
Длина от 0,28 до 6м.
Металлорукав 8ДО449126-2
Диаметр от 50мм. до 100мм.
Рабочее давление от 25 до 40 Атм.
Длина от 0,3 до 6м.
Гибкие металлорукава предназначены для предохранения кабелей, электрических проводов, шлангов от всевозможных механических повреждений, воздействия на них давления и внешних факторов. Делают металлические рукава в Екатеринбурге из разных металлов: нержавеющей, оцинкованной, алюминиевой или латунной ленты.
