Металлорукав 555402-1203024-001 в Екатеринбурге
Наименование

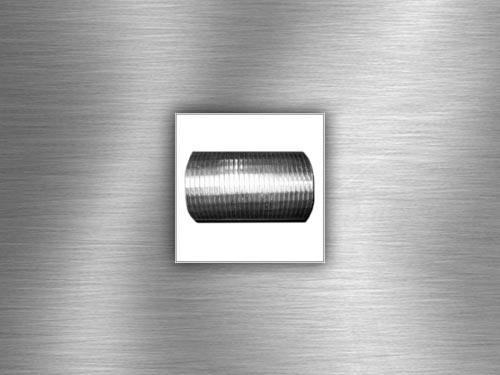

Металлорукав 555402-1203024-001
Назначение
Применяется в автомобильной промышленности (МАЗ) для систем выпуска отработанных газов.
Применяется в автомобильной промышленности (МАЗ) для систем выпуска отработанных газов.
Для изготовления сварных труб в Екатеринбурге применяется лента из нержавеющей стали 12X18Н10Т толщиной 0,4 мм.
Техническая характеристика
- Перемещение одного торца образца металлорукава длиной 350 мм относительно другого в осевом направлении под действием усилия 0,11 кН ±30 мм не менее. В поперечном направлении под действием усилия 0,3 кН 50 мм не менее.
- Утечки через неплотности металлорукава при избыточном давлении воздуха 20 кПа (0,2 кгс/см) не более 3,5 л/мин с 1 дм боковой поверности.
| Обозначение рукава | Размер, мм | Масса, кг | |||
| Dy | d | L | Δ | ||
| 1433001 | 69,5 | 65,5 | 620 | 5 | 1,3 |
| 1433001—01 | 74,5 | 70,5 | 220 | 5 | 0,6 |
| 1433001—02 | 84,5 | 80,5 | 450 | 5 | 1,2 |
| 1433001—03 | 104,5 | 100,5 | 265 | 5 | 0,99 |
| 555402—1203024—001 | 113 | 110 | 275 | 5 | 0,88 |
| 533602—1203024—001 | 113 | 110 | 390 | 5 | 1,24 |
| 543208—1203024—001 | 113 | 110 | 190 | 3 | 0,61 |
| 551639—1203024—001 | 113 | 110 | 360 | 5 | 1,15 |
