Универсальные компенсаторы К111

Универсальные компенсаторы К111 являются разновидностью трубопроводной арматуры, которая устанавливается в системы, транспортирующие жидкости, газы, пары и агрессивные среды, не вступающие в реакцию с материалом изделия. При этом температура транспортируемых веществ не должна опускаться ниже минус 200 0С и не превышать отметку 500 0С.

Есть ограничения и по скорости движения рабочей среды – для жидкостей она не должна быть выше 8 м/сек, для газо-и парообразных рабочих сред – 120 м/сек. Подсоединяются к трубам с условным Ø 65 ÷ 1800 мм в месте установки с помощью фланцев. Производитель гарантирует работоспособность компенсаторов при давлении в зависимости от типоисполнения выше 1,0 МПа или 2,5 МПа. Изделия применяются в паропроводах, в трубопроводах выхлопных газов, сжатого воздуха, возле насосов и др. оборудования.

Конструкция и назначение

Компенсаторы К111 состоят из таких частей:

  • сильфона многослойного;
  • фланцев присоединительных;
  • арматуры ограничительной.

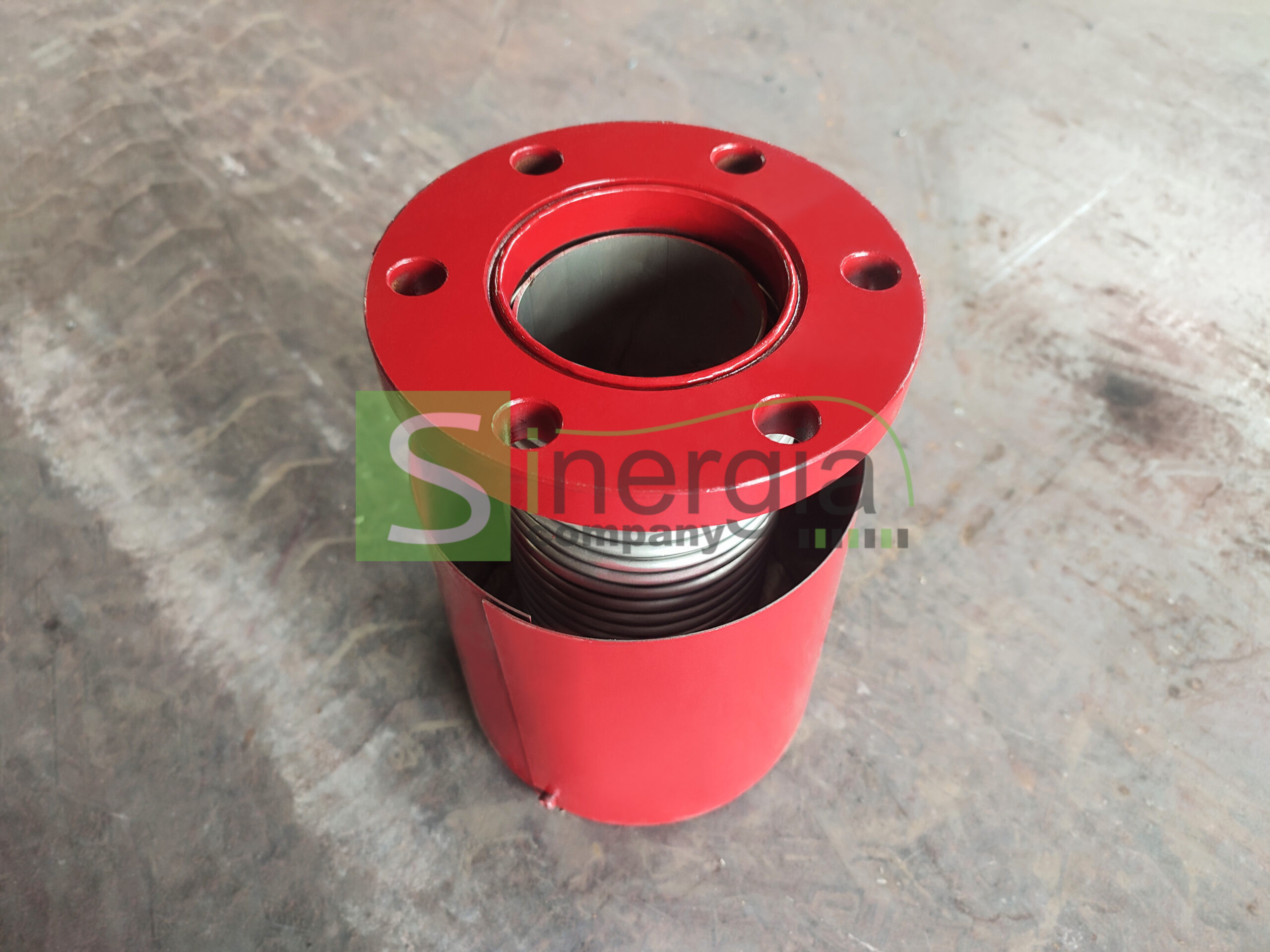

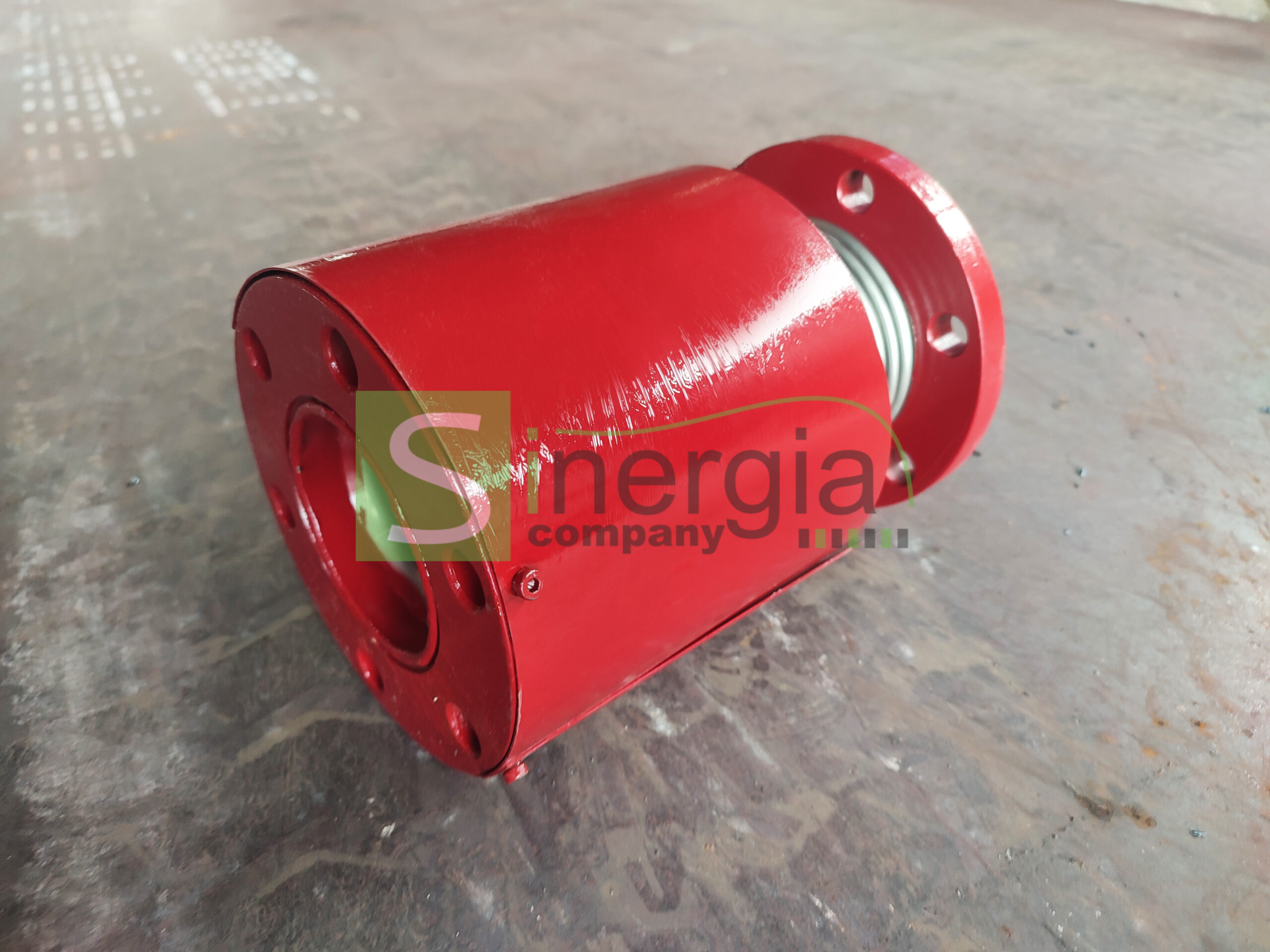

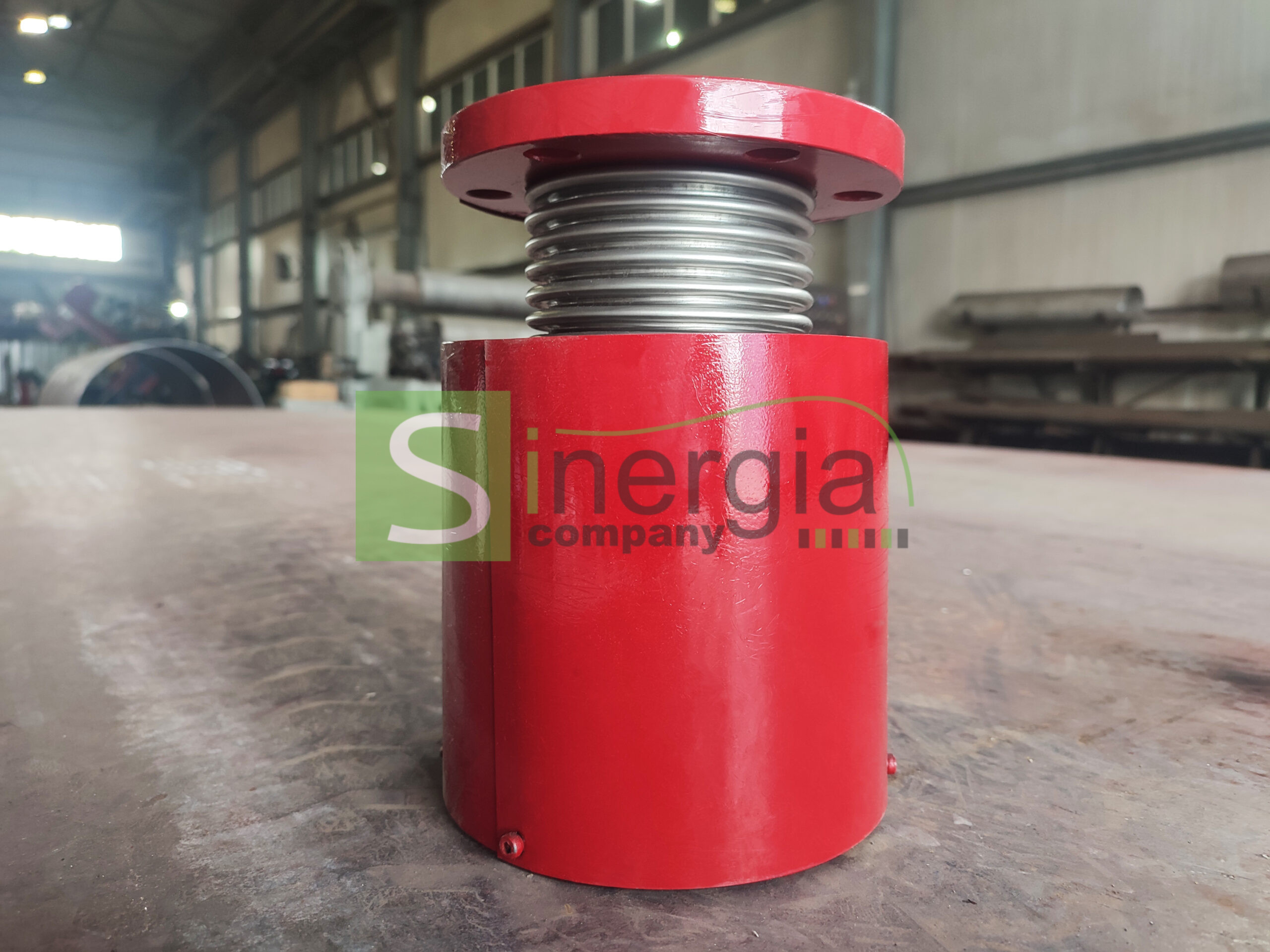

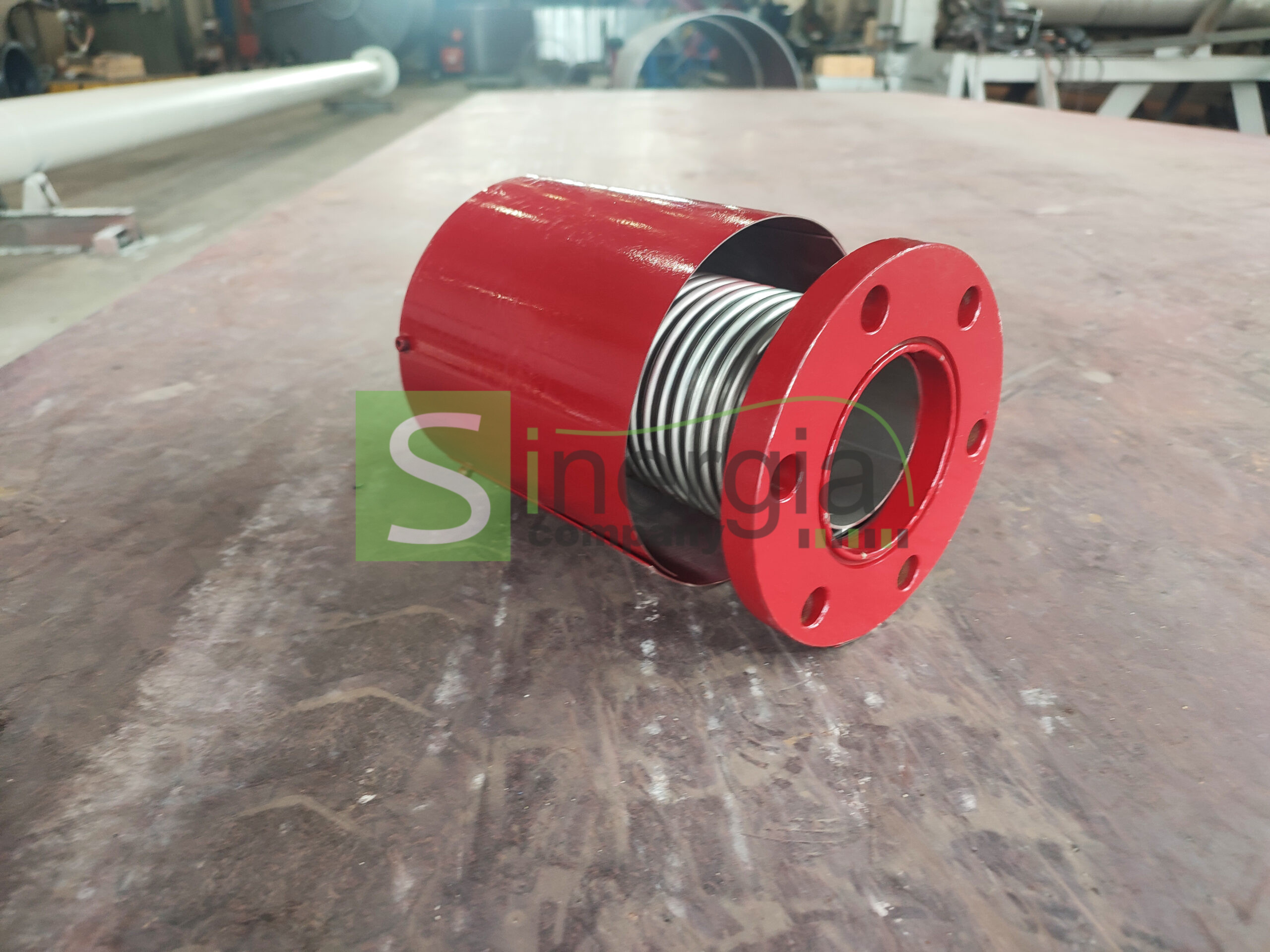

Есть модели, которые имеют защитный кожух, который защищает сильфон от внешнего воздействия.
Назначение К111 — обеспечение герметичности, уравновешивание и поглощение перемещений, деформаций, возникающих в замкнутых трубопроводных системах или тех, которые подсоединяются к рабочим частям агрегатов и устройств в результате воздействия температурного режима или давления.
Цена на компенсаторы серии К111 зависит от материалов, примененных для его изготовления, условного диаметра изделия и количества заказываемых компенсаторов. Предлагаем купить компенсатор универсальный типа Т3, Т5 и Т9 К111 по выгодной цене с доставкой к месту назначения транспортными компаниями, с которыми мы работаем. Подбор необходимо модели осуществляется по таблицам, расположенным на сайте. Обращайтесь!

К111-1,0-Т5

Компенсатор К111-1,0-Т5 универсальный

K111 универсальный компенсатор

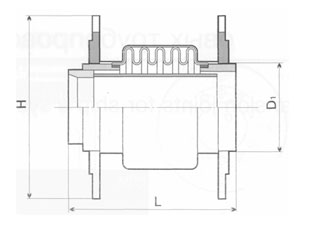

К111-1,0-Т9

Универсальный компенсатор К111-1,0-Т9

Условное обозначение Условное давление Условный диаметр Размеры Осевой ход Сдвиг Поворот Масса
Type Nominal pressure Nominal diameter Dimensions Nominal axial movement Nominal lateral movement Nominal angular movement Weight approx.
PN DN Η L D1 λ δ γ G
кгс/см2 мм мм мм мм мм мм град кг
bar mm mm mm mm mm mm degree kg
К111-1,0-Т9-500 1 500 666 276 538 35 6 5 22
К1 11-1,0-Т9-600 1 600 757 276 629 35 6 5 26
Κ1 11-1,0-Т9-700 1 700 865 276 737 35 6 5 32
К1 11-1,0-Т9-800 1 800 965 296 837 35 6 4 38
К111-1,0-Т9-900 1 900 1065 296 937 50 5 3 42
К111-1,0-Т9-1000 1 1000 1169 311 1041 50 5 3 47
К111-1,0-Т9-1200 1 1200 1371 316 1243 50 5 2 56
К111-1,0-Т9-1300 1 1300 1475 296 1347 50 5 2 64
К111-1,0-Т9-1400 1 1400 1575 296 1447 50 5 2 68
К111-1,0-Т9-1600 1 1600 1779 336 1651 50 4 1,5 81
К111-1,0-Т9-1800 1 1800 1983 336 1855 50 4 1,5 102
Условное обозначение Условное давление Условный диаметр Размеры Осевой ход Сдвиг Поворот Масса
Type Nominal pressure Nominal diameter Dimensions Nominal axial movement Nominal lateral movement Nominal angular movement Weight approx.
PN DN Η L D1 d λ δ γ G
кгс/см2 мм мм мм мм мм мм мм град кг
bar mm mm mm mm mm mm mm degree kg

К111-1,0-Т5-450 1 450 596 560 424 472 30 7 10 54
К111-1,0-Т5-500 1 500 656 600 479 527 30 7 10 70
К1 11-1,0-Т5-600 1 600 751 525 570 618 25 6 9 75
Κ1 11-1,0-Т5-700 1 700 858 560 674 722 35 6 8 89
К1 11-1,0-Т5-800 1 800 966 520 774 822 35 6 8 90
К111-1,0-Т5-900 1 900 1076 510 874 922 40 6 8 109
К111-1,0-Т5-1000 1 1000 1190 530 978 1025 40 6 6 129
К111-1,0-Т5-1200 1 1200 1402 480 1180 1226 40 5 6 144
К111-1,0-Т5-1300 1 1300 1512 500 1280 1326 40 5 6 166
К111-1,0-Т5-1400 1 1400 1622 510 1380 1426 40 5 4 180
К111-1,0-Т5-1600 1 1600 1836 550 1584 1630 40 4 3 220
К111-1,0-Т5-1800 1 1800 2046 570 1784 1830 40 4 2,5 258

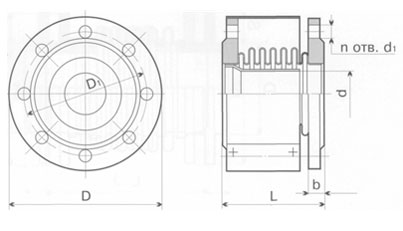

К111-2,5-Т3

Универсальный компенсатор К111-2,5-Т3

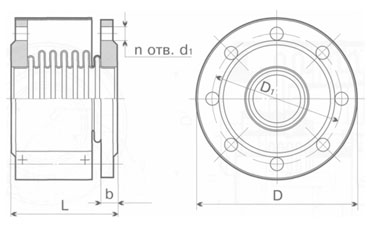

К111-2,5-Т11

Компенсатор К111-2,5-Т11 универсальный

Условное обозначение Условное давление Условный диаметр Размеры Число отверстий Осевой ход Сдвиг Поворот Масса
Туре Nominal pressure Nominal diameter Dimensions Quantity of holes Nominal axial movement Nominal lateral movement Nominal angular movement Weight approx.
PN DN D L D1 b d1 n λ δ γ G
кгс/см2 мм мм мм мм мм мм   мм мм град кг
bar mm mm mm mm mm mm mm mm degree kg
К111-2,5-Т3-65 2,5 65 155 215 123 16 15 6 10 7 3 8
К111-2,5-Т3-80 2,5 80 170 215 138 16 15 8 10 7 3 9
К111-2,5-Т3-100 2,5 100 190 215 158 16 15 8 15 7 3 10
К111-2,5-Т3-125 2,5 125 215 230 183 16 15 10 15 7 3 12
К111-2,5-Т3-150 2,5 150 240 235 208 16 15 12 15 7 3 15
К111-2,5-Т3-200 2,5 200 300 230 264 16 15 12 20 7 3 15
К111-2,5-Т3-250 2,5 250 370 260 327 16 17 14 20 7 3 24
К111-2,5-Т3-300 2,5 300 435 285 386 16 22 14 30 7 3 33
К111-2.5-Т3-350 2,5 350 485 295 436 16 22 16 30 7 3 39
К111-2,5-Т3-400 2,5 400 535 325 486 18 22 16 30 7 3 48
К111-2,5-Т11-65 2,5 65 155 205 123 16 15 6 15 7 10 6
К111-2,5-Т11-80 2,5 80 170 205 138 16 15 8 15 7 10 7
К111-2,5-Т11-100 2,5 100 190 205 158 16 15 8 15 7 10 8
К111-2,5-Т11-125 2,5 125 215 220 183 16 15 10 15 7 10 10
К111-2,5-Т11-150 2,5 150 240 225 208 16 15 12 20 7 10 11
К111-2,5-Т11-200 2,5 200 295 240 264 16 15 12 20 7 10 20
К111-2,5-Т11-250 2,5 250 365 270 327 16 17 14 20 7 10 31
К111-2,5-Т11-300 2,5 300 430 295 386 16 22 14 30 7 10 45
К111-2.5-Т11-350 2,5 350 480 305 436 16 22 16 30 7 10 53
К111-2,5-Т11-400 2,5 400 530 325 486 18 22 16 30 7 10 64

Универсальные компенсаторы К111
