Сильфонные газовые компенсаторы КСУ-Г

КСУ-Г – серия компенсаторов сильфонного типа, разработанная для установки в трубные газовые коммуникации, транспортирующие природный газ к объектам разного назначения в районах с повышенной сейсмоопасностью. Называются они газовыми компенсаторами. Применяются не только для установки в металлические трубы с условным Ø 25, 32, 40 и 50 мм под давлением не выше 1,6 МПа, но и при комбинации труб – металл-полиэтилен. Являются обязательной трубопроводной арматурой при вводе труб через цоколь. Основное назначение КСУ-Г — компенсация размеров при изменении температурного режима и давления в процессе эксплуатации.

Устройство

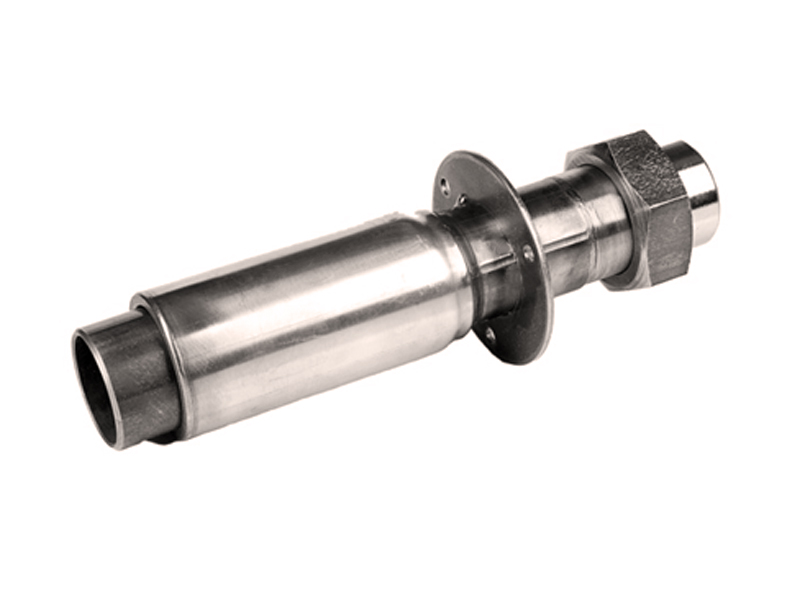

компенсатор газовый КСУ-Г, сильфонный

Сильфонные газовые компенсаторы КСУ-Г имеют компактные размеры и состоят из следующих частей:

  • сильфона многослойного;
  • элементов присоединительных (патрубков под сварку или фланцев);
  • кожуха защитного.

Производитель, отечественный и зарубежный, изготавливает составные части устройства из качественной нержавеющей стали, а некоторые части (патрубки, фланцы), для удешевления – из углеродистой стали. Наличие кожуха позволяет устанавливать в местах, где действуют значительные нагрузки, а в случае форс-мажорных обстоятельств воспринимать их на корпус, а не на сильфон.
Компенсаторы КСУ-Г являются обязательным элементом набора цокольного ввода, куда помимо него входят шаровой кран и крепежные элементы. Цена такого набора приемлема.
Предлагаем купить по выгодным ценам с доставкой к месту назначения сертифицированные газовые компенсаторы, выбрав необходимую модель по таблице, размещенной на сайте. При необходимости за помощью можно обратиться к нашему эксперту в режиме онлайн.



Технические характеристики газового сильфонного компенсатора КСУ-Г:

Тип Ду, мм Ру, Бар Допустимая деформация  в процессе эксплуатации, мм Строительные размеры, мм
Сжатие по оси, мм Сжатие по оси, мм Растяжение по оси, мм Сдвиг, мм Поворот, ° D, мм L, мм
КСУ-Г 25 25 16 20 30 +/-3 +/-5° 48 300
КСУ-Г 32 32 16 20 30 +/-3 +/-5° 63 260
КСУ-Г 40 40 16 20 30 +/-3 +/-5° 70 250
КСУ-Г 50 50 16 20 30 +/-3 +/-5° 70 250



Сильфонные газовые компенсаторы КСУ-Г
