Компенсаторы сильфонные универсальные КСУ

Компенсаторы универсальные сильфонного типа КСУ являются разновидностью трубопроводной арматуры устанавливаемой в коммуникационные системы для обеспечения работоспособности при транспортировании рабочих сред, под определенным давлением, с разной температурой и скоростью. Устанавливаются практически на любых участках трассы с помощью сварки или фланцев. Для этого в конструкции имеются специальные присоединительные элементы соответствующие способу подсоединения. Производитель, отечественный и зарубежный, выпускает устройства с условным Ø от 15 ÷ 10000 мм, работающие при давлении 0,6; 1,0; 1,6, и 2,5 МПа. Они, в зависимости от исполнения, способны в процессе эксплуатации выдерживать:

  • сдвиг труб в разных плоскостях от 5 до 150 мм;
  • осевое отклонение от 30 до 150 мм;
  • поворот от 5 до 150.

Изделия с такими техническими характеристиками работает на растяжение, сжатие сдвиг и поворот, что предотвращает деформирование участков труб по всем трем осями. Этот факт исключает разрушение трубной системы и дает возможность продлить срок ее эксплуатации. Компенсаторы серии КСУ реагируют на изменение размеров конструкции в результате изменения температурного режима рабочей среды, давления, воспринимают нагрузки и силу обратного удара, не допускают скручивания при перемещениях трубной конструкции в разных плоскостях, снижают уровень шума и вибрации, возникающей от работы установленного на коммуникации оборудования и устройств. Кроме того, обеспечивают герметичность в местах их установки. Компенсаторы выдерживают рабочие вещества, температура которых не опускается ниже минус 260 и не повышается выше 800 0С (пары, газы, жидкости и др. рабочие среды, не вступающие в реакцию с металлом, из которого изготовлен компенсатор). Основные области использования – промышленные и сельскохозяйственные предприятия, занимающиеся переработкой продуктов, сети теплоснабжения, строительные объекты, малогабаритные конструкции (турбокомпрессоры, двигатели с выхлопными трубами и т.п.).

Конструкция и классификация

Компенсаторы сильфонные универсальные КСУ простейшей конструкции имеет такие части:

  • сильфон/сильфоны;
  • элементы присоединительные (патрубки под сварку или под соединение с помощью фланцев).

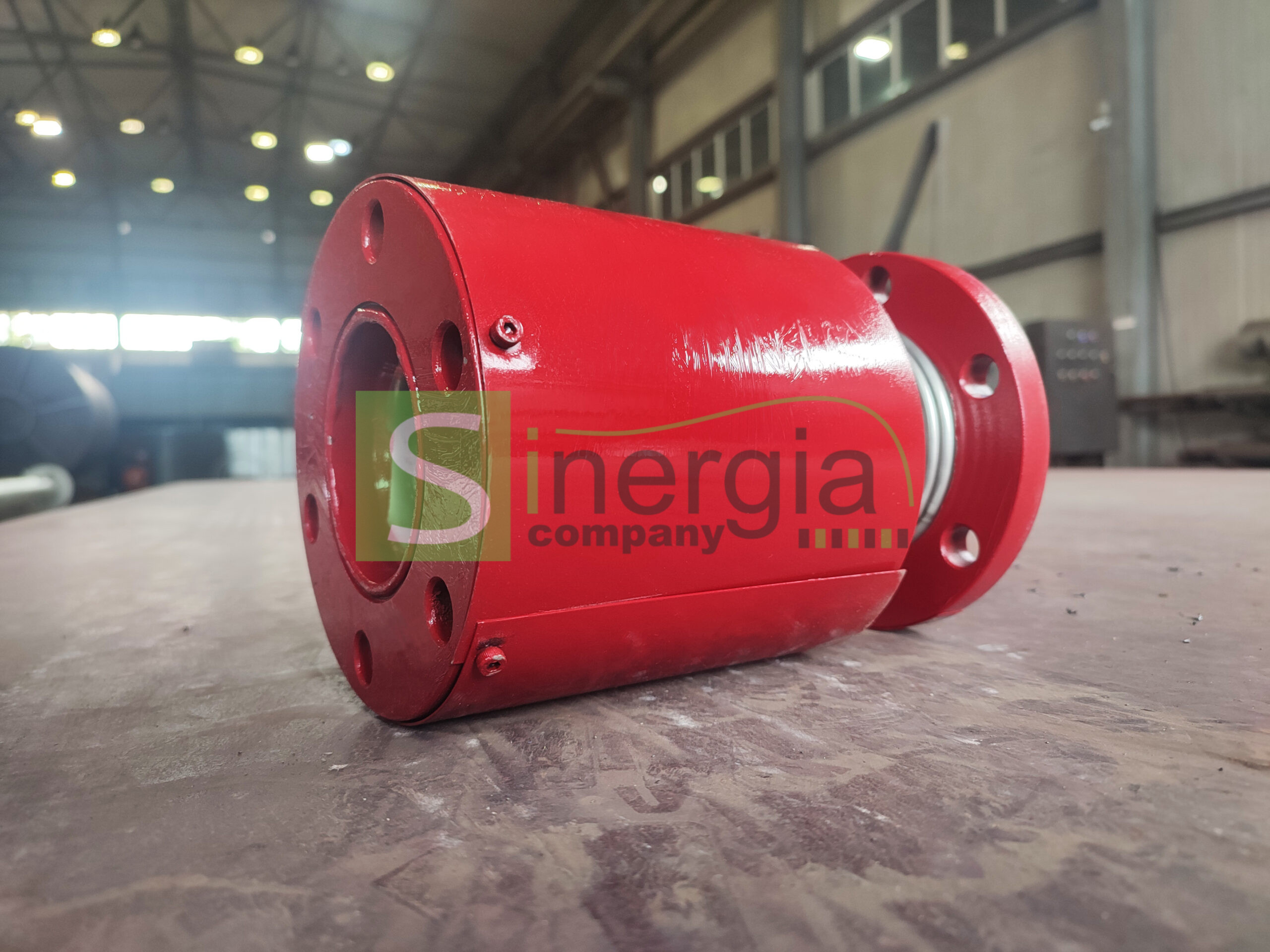

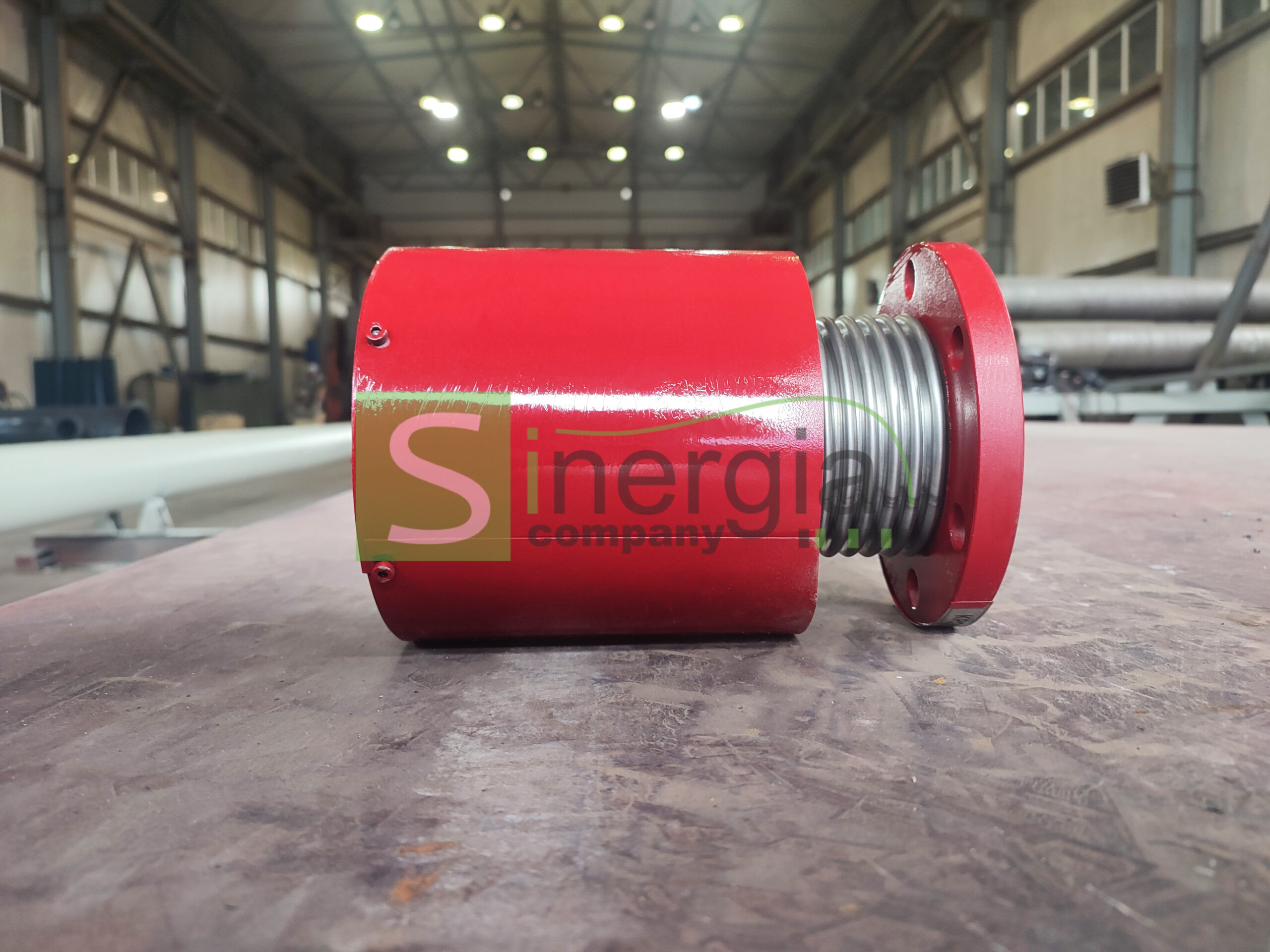

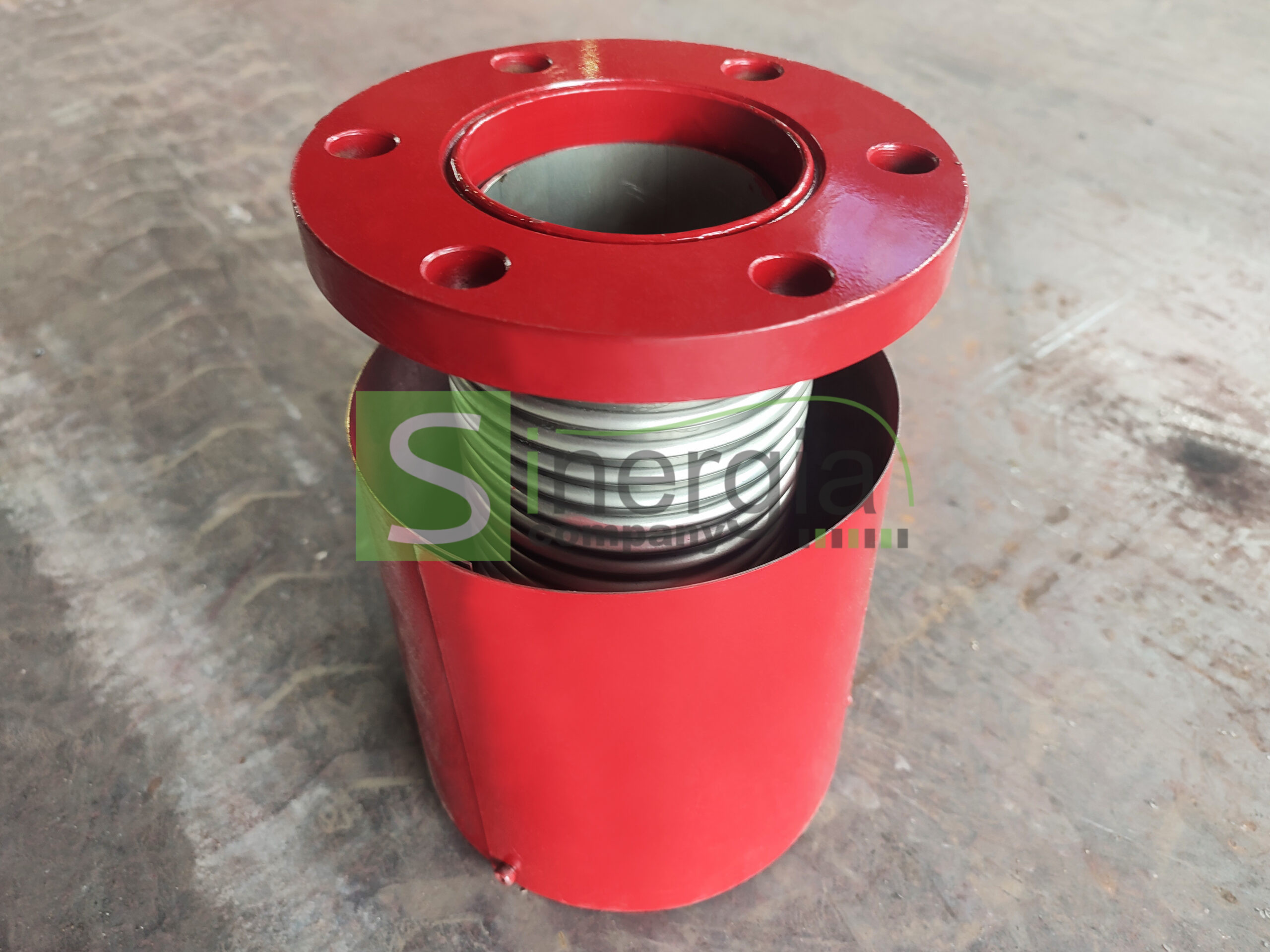

Более сложной конструкции компенсаторы имеют еще дополнительные опции — защитный кожух, экран внутренний и ограничитель хода. Такие опции значительно увеличивают прочностные характеристики устройства, что позволяет устанавливать их в системах, работающих в сложных условиях.
Сильфон (в конструкции может быть от 1 до 3 шт.) изготавливают из качественной стали марок 1.4541 (обозначение по международной системе DIN) или 08X18H10T (обозначение по ГОСТ 5632-72). Присоединительные элементы и дополнительные опционные элементы могут быть изготовлены из такой же стали или более дешевой – углеродистой. Это сказывается на стоимости изделия. Цена первых намного выше.
Купить компенсатор КСУ можно самостоятельно, воспользовавшись таблицей, расположенной на сайте. При необходимости получить консультацию можно обратиться к нашему эксперту. Он в режиме онлайн поможет определиться с выбором, а также купить устройство. Обращайтесь!

Диаметр DN мм. Раб. давление PN кг/см2 Условное обозначение компенсатора Поворот град. для 5000 циклов Сдвиг мм. для 5000 циклов Осевой ход мм. для 5000 циклов Размеры DnxS мм.
15 6/10/16/25 КСУ 15-6…25-30…50/5/5…10 5/10 5 30/50 22×3
20 6/10/16/25 КСУ 20-6…25-30…50/5/5…10 5/10 5 30/50 27×3
25 6/10/16/25 КСУ 25-6…25-30…50/5/5…10 5/10 5 30/50 34×3
32 6/10/16/25 КСУ 32-6…25-30…50/5/5…10 5/10 5 30/50 42×3,5
40 6/10/16/25 КСУ 40-6…25-30…50/5/5…10 5/10 5 30/50 48×3
50 6/10/16/25 КСУ 50-6…25-30...60/5/5…10 5/10 5 30/60 57×4
65 6/10/16/25 КСУ 60-6…25-30...60/5/5…10 5/10 5 30/60 76×4
80 6/10/16/25 КСУ 80-6…25-30...60/5/5…10 5/10 5 30/60 89×5
100 6/10/16/25 КСУ 100-6…25-30…100/5…10/5…10 5/10 5/10 30/60/100 108×4
125 6/10/16/25 КСУ 125-6…25-30…100/5…10/5…10 5/10 5/10 30/60/100 133×4
150 6/10/16/25 КСУ 150-6…25-30…100/5…10/5…10 5/10 5/10 30/60/100 159×4,5
200 6/10/16/25 КСУ 200-6…25-30…100/5…10/5…10 5/10 5/10 30/60/100 219×6
250 6/10/16/25 КСУ 250-6…25-30…100/5…10/5…10 5/10 5/10 30/60/100 273×7
300 6/10/16/25 КСУ 300-6…25-30…100/5…10/5…10 5/10 5/10 30/60/100 325×7
350 6/10/16/25 КСУ 350-6…25-30…100/5…10/5…10 5/10 5/10 30/60/100 377×7
400 6/10/16/25 КСУ 400-6…25-30…100/5…10/5…10 5/10 5/10 30/60/100 426×7
450 6/10/16/25 КСУ 450-6…25-30…100/5…10/5…10 5/10 5/10 30/60/100 480×7
500 6/10/16/25 КСУ 500-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 530×8
600 6/10/16/25 КСУ 600-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 630×8
700 6/10/16/25 КСУ 700-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 720×8
800 6/10/16/25 КСУ 800-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 820×8
900 6/10/16/25 КСУ 900-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 920×10
1000 6/10/16/25 КСУ1000-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 1020×10
1100 6/10/16/25 КСУ1100-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 1120×10
1200 6/10/16/25 КСУ1200-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 1220×14
1300 6/10/16/25 КСУ1300-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 1320×14
1400 6/10/16/25 КСУ1400-6…25-30…150/5…15/5…15 5/10/15 5/10/15 30/60/100/150 1420×14
1500-10000 6/10/16/25 КСУ 1500…10000 На заказ На заказ На заказ На заказ


Компенсаторы сильфонные универсальные КСУ

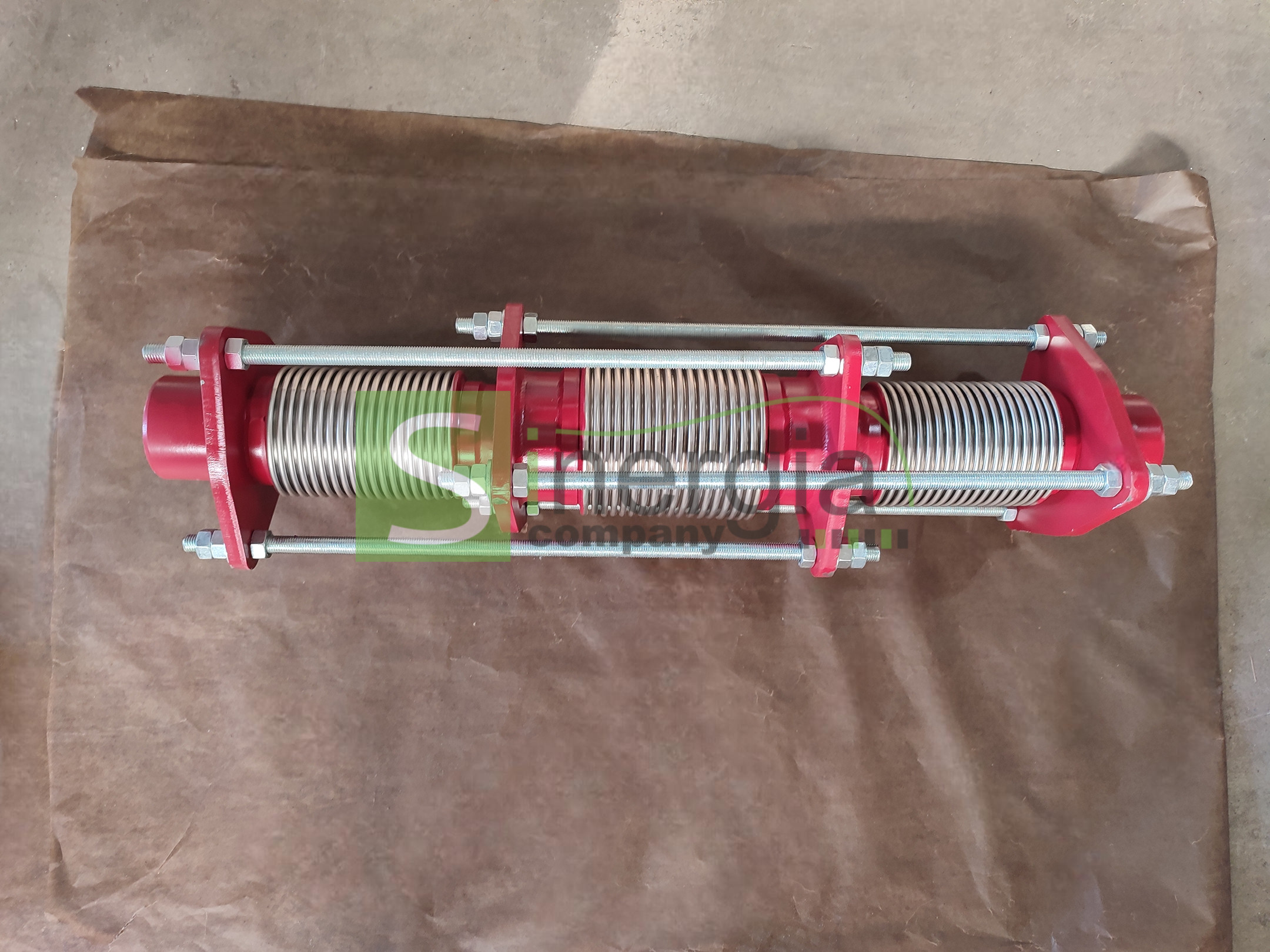

Сильфонный компенсатор КСУ Ду 80, Ру 6,3 МПа универсальный, фланцевыйСильфонный компенсатор КСУ Ду 50, Ду 80, Ду 100, антивибрационный, фланцевый со стяжками

Компенсатор сильфонный универсальный карданного типа 2КСУК
Компенсаторы универсальные двухсекционные фланцевые 2КСУКФ
