Компенсаторы стартовые сильфонные ССК, КС

Стартовый сильфонный компенсатор используется однократно при запуске тепловых сетей. Он необходим, чтобы компенсировать температурные деформации труб при заполнении их горячей водой.

Особенности и конструкция

Основой устройства служит сильфон. На него приходится осевая нагрузка, которая возникает при первом пуске системы из-за сочетание высокой температуры с движением теплоносителя в системе. Кроме гибкого сильфона в компенсатор входит переходник, фланец, внутренняя и наружная обечайки. Сильфоны стартовые производятся из многослойного металла, что позволяет ему реагировать на изменения длины трубопровода и осевые перемещения.

Устанавливается компенсатор между двумя опорами. Когда система будет заполнена, кожухи его фиксируют, чтобы исключить сильфон из работы всего трубопровода. Применяется такое оборудование только в мягком климате и только при первом пуске системы.

Стартовый сильфонный компенсатор ССК

Преимущества компенсаторов

В отличие от сальниковых и других типов компенсаторов, сильфонные обладают рядом неоспоримых преимуществ:

  • Сильфонные компенсаторы ССК отличаются высокой прочностью и надежностью;
  • Требуют минимум затрат и мероприятий по обслуживанию;
  • Компактны и удобны в эксплуатации;
  • Установка их выгодна как в экономическом, так и в трудозатратном смысле;

Особенности покупки

При покупке сильфонного стартового компенсатора можно заказать изготовление его по чертежам и индивидуальному проекту у производителя. Это позволяет купить оптимальную модель компенсатора для определенного трубопровода. Но цена несколько возрастет. Подробности заказа вы можете узнать при звонке оператору. Сильфонные компенсаторы отличаются выгодной ценой и удобством применения.

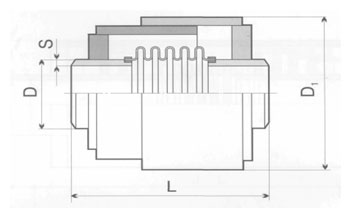

Стартовый компенсатор ССК чертеж



Технические характеристики компенсаторов сильфонных стартовых ССК стандартного исполнения

Диаметр DN мм. Рабочее давление PN кг/см2 Условное обозначение компенсатора Осевой ход мм. для 5000 циклов Размеры DnxS мм.
15 6/10/16/25 Стартовый компенсатор ССК   15-6…25-30…50 30/50 22×3
20 6/10/16/25 Стартовый компенсатор ССК   20-6…25-30…50 30/50 27×3
25 6/10/16/25 Стартовый компенсатор ССК   25-6…25-30…50 30/50 34×3
32 6/10/16/25 Стартовый компенсатор ССК   32-6…25-30…50 30/50 42×3,5
40 6/10/16/25 Стартовый компенсатор ССК   40-6…25-30…50 30/50 48×3
50 6/10/16/25 Стартовый компенсатор ССК   50-6…25-30…60 30/60 57×4
65 6/10/16/25 Стартовый компенсатор ССК   60-6…25-30…60 30/60 76×4
80 6/10/16/25 Стартовый компенсатор ССК   80-6…25-30…60 30/60 89×5
100 6/10/16/25 Стартовый компенсатор ССК   100-6…25-30…100 30/60/100 108×4
125 6/10/16/25 Стартовый компенсатор ССК   125-6…25-30…100 30/60/100 133×4
150 6/10/16/25 Стартовый компенсатор ССК   150-6…25-30…100 30/60/100 159×4,5
200 6/10/16/25 Стартовый компенсатор ССК   200-6…25-30…150 30/60/100/150 219×6
250 6/10/16/25 Стартовый компенсатор ССК   250-6…25-30…150 30/60/100/150 273×7
300 6/10/16/25 Стартовый компенсатор ССК   300-6…25-30…180 30/60/100/150/180 325×7
350 6/10/16/25 Стартовый компенсатор ССК   350-6…25-30…180 30/60/100/150/180 377×7
400 6/10/16/25 Стартовый компенсатор ССК   400-6…25-30…180 30/60/100/150/180 426×7
450 6/10/16/25 Стартовый компенсатор ССК   450-6…25-30…180 30/60/100/150/180 480×7
500 6/10/16/25 Стартовый компенсатор ССК   500-6…25-30…210 30/60/100/150/210 530×8
600 6/10/16/25 Стартовый компенсатор ССК   600-6…25-30…210 30/60/100/150/210 630×8
700 6/10/16/25 Стартовый компенсатор ССК   700-6…25-30…210 30/60/100/150/210 720×8
800 6/10/16/25 Стартовый компенсатор ССК   800-6…25-30…210 30/60/100/150/210 820×8
900 6/10/16/25 Стартовый компенсатор ССК   900-6…25-30…210 30/60/100/150/210 920×10
1000 6/10/16/25 Стартовый компенсатор ССК   1000-6…25-30…210 30/60/100/150/210 1020×10
1100 6/10/16/25 Стартовый компенсатор ССК   1100-6…25-30…210 30/60/100/150/210 1120×10
1200 6/10/16/25 Стартовый компенсатор ССК   1200-6…25-30…210 30/60/100/150/210 1220×14
1300 6/10/16/25 Стартовый компенсатор ССК   1300-6…25-30…210 30/60/100/150/210 1320×14
1400 6/10/16/25 Стартовый компенсатор ССК   1400-6…25-30…210 30/60/100/150/210 1420×14
1500-10000 6/10/16/25 Стартовый компенсатор ССК   1500…10000-6…25 Под заказ Под заказ
