Компенсатор универсальный карданного типа под приварку 2КСУК

Аббревиатура 2КСУК расшифровывается как компенсатор двухсильфонный универсальный карданного типа с патрубками для подсоединения способом сварки. Устройство относится к трубопроводной арматуре. Изделие устанавливается в трубные коммуникации в районах, где сейсмическая активность не выше 9 баллов. По такой трубной системе могут транспортироваться жидкие, газо-и парообразные рабочие среды под давлением 1,6 МПа, температура которых не ниже минус 260 и не выше 750. Компенсаторы, которые имеют еще название сейсмокомпенсаторы, обеспечивают работоспособность трубной системы, которая в процессе эксплуатации может перемещаться, изменять свои размеры под воздействием давления, изменений температурного режима и скорости движущейся среды.
Производитель выпускает устройства с разной компенсирующейся способностью осевого хода, поворота и сдвига:

  • до 100 мм (до такой величины могут меняться все указанные параметры);
  • до 100 мм отклоняется осевой ход и до 200 мм поворот и сдвиг;
  • до 100 мм отклоняется осевой ход и до 300 мм поворот и сдвиг.

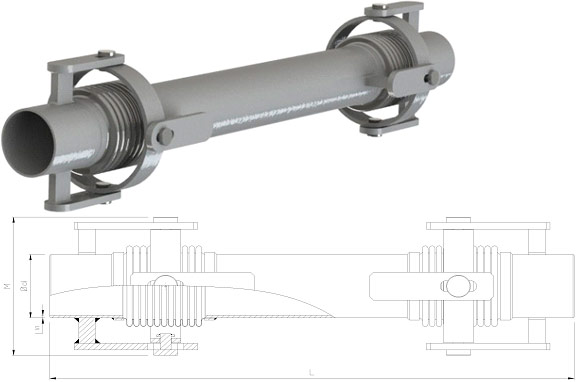

Конструктивно сейсмокомпенсатор состоит из стального сильфона и 2 патрубков, с помощью которых он приваривается в месте его установки.
Предлагаем купить компенсатор сильфонный универсальный 2КСУК с доставкой к месту назначения в кратчайшие сроки. Цена на изделие устанавливается в зависимости от его условного прохода, материалов, из которого он изготовлен и количества покупаемых у нас компенсаторов.

Компенсатор сильфонный универсальный карданного типа 2КСУК Ру16



Условный диаметр Условное давление Размеры Kомпенсирующая способность (ΔL= мм) Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions movement (ΔL= мм)
DN РN d M s осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) Axial Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 Н/мм N/mm см2 cm2
32 16 42,4 110 3,20 710 910 1110 7,2 18
40 16 48,3 120 3,20 710 910 1110 7,3 23
50 16 60,3 150 3,60 770 970 1170 7,4 37
65 16 76,1 170 3,60 770 970 1220 5,4 58
80 16 88,9 200 4,00 820 1020 1250 14,6 79
100 16 114,3 260 4,50 820 1020 1280 25,8 128
125 16 139,7 290 5,00 950 1150 1460 23,4 183
150 16 165 350 5,00 950 1150 1460 37,6 268
200 16 219,1 430 5,00 1120 1340 1690 104,5 437
250 16 273 550 5,60 1120 1340 1690 138,4 705
300 16 323,9 600 5,60 1300 1500 1700 96,8 984
350 16 355,6 620 6,30 1300 1500 1700 12,3 1170
400 16 406,4 670 7,10 1500 1700 1900 175,3 1505
500 16 508 750 8,00 1500 1700 1900 318 2291
600 16 610 850 8,00 1700 1900 2100 403 3254
700 16 711 970 8,00 1900 2100 2300 496 4370
800 16 813 1100 8,00 2100 2300 2500 536 5684
900 16 914 1320 8,00 2300 2500 2700 598 7122
1000 16 1016 1480 8,00 2500 2700 2900 733 8740



Компенсатор сильфонный универсальный карданного типа 2КСУК Ру25



Условный диаметр Условное давление Размеры Kомпенсирующая способность (ΔL= мм) Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions movement (ΔL= мм)
DN РN d M s осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) Axial Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 Н/мм N/mm см2 cm2
32 25 42,4 110 3,20 730 930 1130 9,6 18
40 25 48,3 120 3,20 730 930 1130 9,7 23
50 25 60,3 150 3,60 790 990 1190 9,9 37
65 25 76,1 170 3,60 790 990 1240 8,4 58
80 25 88,9 200 4,00 840 1040 1270 23,4 79
100 25 114,3 260 4,50 840 1040 1300 29,6 128
125 25 139,7 290 5,00 970 1170 1480 33,6 183
150 25 165 350 5,00 970 1170 1480 45,7 268
200 25 219,1 430 5,00 1140 1360 1710 137,6 437
250 25 273 550 5,60 1140 1360 1710 156,8 705
300 25 323,9 600 5,60 1330 1530 1730 124,7 984
350 25 355,6 620 6,30 1330 1530 1730 56,4 1170
400 25 406,4 670 7,10 1550 1750 1950 201,4 1505
500 25 508 750 8,00 1550 1750 1950 348,6 2291



Компенсатор сильфонный универсальный карданного типа 2КСУК Ру40



Условный диаметр Условное давление Размеры Kомпенсирующая способность (ΔL= мм) Жёсткость Эффективная площадь
Nominal diameter Nominal pressure Dimensions movement (ΔL= мм)
DN РN d M s осевой ход — х (мм) сдвиг-y (мм) поворот — z (град.) Axial Spring Rate Effective Area
мм mm кгс/см2 bar мм mm мм mm мм mm x=100 y=100 z=100 x=100 y=200 z=200 x=100 y=300 z=300 Н/мм N/mm см2 cm2
32 40 42,4 110 3,20 770 970 1170 15,4 18
40 40 48,3 120 3,20 770 970 1170 15,7 23
50 40 60,3 150 3,60 830 1030 1230 15,9 37
65 40 76,1 170 3,60 830 1030 1270 18,6 58
80 40 88,9 200 4,00 870 1070 1300 36,4 79
100 40 114,3 260 4,50 870 1070 1340 42,7 128
125 40 139,7 290 5,00 1000 1180 1520 53,6 183
150 40 165 350 5,00 1000 1210 1520 66,7 268
200 40 219,1 430 5,00 1180 1400 1750 154,5 437
250 40 273 550 5,60 1180 1400 1750 188,6 705
300 40 323,9 600 5,60 1380 1580 1780 154,4 984
350 40 355,6 620 6,30 1380 1580 1780 96,3 1170
400 40 406,4 670 7,10 1580 1780 1980 236,4 1505
500 40 508 750 8,00 1580 1780 1980 404,2 2291
