Компенсаторы сильфонные навесные угловые в Екатеринбурге

Угловые навесные компенсаторы – это механизмы, действие которых направлено на сдерживание деформаций углов в одно плоскости. При использовании таких компенсаторов есть возможность исключить боковые и осевые отклонения.

Угловой навесной компенсатор включает в свой состав гофрированный корпус (сильфон). Он может быть оснащен дополнительной направляющей арматурой, которая необходима для регуляции величины хода углового перемещения. Также подобные компенсаторы могут идти в комплекте вместе с разнообразной арматурой для подсоединения, которая нужна для крепления сильфона к оборудованию или трубопроводу.

Спектр применения навесных угловых сильфонных компенсаторов довольно обширен. Их используют для компенсации угловых перемещений в трубопроводах, минимизирования нагрузок от вибраций. Применение этих механизмов позволяет избежать деформации и последующего распада трубопроводов.

Быстрый заказ
Опросный лист

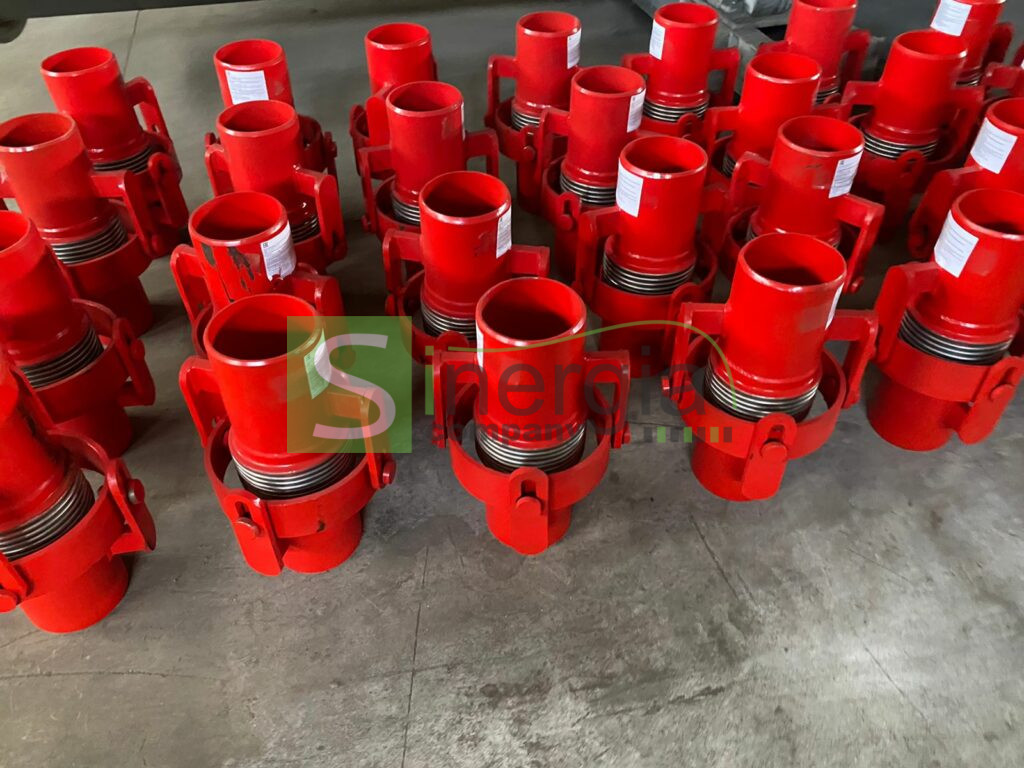

Компенсатор сильфонный навесной угловойВ качестве материалов для производства компенсаторов подобного рода используются:

  • сталь нержавеющая для создания самого сильфона;
  • углеродистая сталь для производства фланца.
  • кожух также изготовлен из нержавеющей стали.

Особенности конструкции УКС:

  • сильфоны (или секции) – один или два.
  • исполнение компенсатора может быть с встроенным внутренним экраном либо с кожухом для защиты.
  • наличие патрубка или фланца.
  • кожух.
  • варианты подсоединения на усмотрение: фланцевый, резьбовой или для сварки.

Навесные угловые компенсаторы подразделяются на 2 категории.

  1. Шарнирные. Они защищают сильфон от температурных нагрузок, снижают воздействие на стенки труб. В таком изделии не бывает осевых смещений.
  2. Карданные. С их помощью уравновешиваются угловые, сдвиговые и скручивающие перемещения в разных плоскостях. Карданные компенсаторы имеют рабочее давление 10,16 и 25 кг/ см². и диаметр от 50 до 500 мм, они применяются при температуре среды не более 250 градусов.

Рабочая температура не выше -250- +800 градусов, чтобы не происходило разрушение материала, из которого изготовлен компенсатор.

Рабочая среда – пар, газ, вода, продукты из нефти.

Давление: до 125 кг/ см²..

Диаметр может быть самый разный: от 40 до 1000 мм

  • Снижение нагрузок на опоры без движения.
  • Возможность монтажа на скользящие опоры.
  • Отсутствие боковых и осевых отклонений.
  • Возможность установки в местах, где трубопровод изменяет свою направленность под углом 90 градусов.
  • Возможность подсоединения к трубам сварочным способам или с использованием фланцев.

Производственное объединение «Синергия» выпускает компенсаторы, рассчитанные на одинаковое рабочее давление, но с различными диаметрами. От этого будет зависеть и цена. Чтобы купить компенсатор навесного и углового типа, нужно предоставить следующую информацию:

    • размер внутреннего диаметра (в мм);
    • протяженность компенсатора для монтажа либо самая большая допустимая длина;
    • рабочая среда и ее температура;
    • нужен или нет защитный кожух или внутренний экран.

На нашем сайте выгодно приобрести и удобно заказывать с доставкой такие изделия. Мы внимательно относимся к своим клиентам и даём гарантию на свою продукцию.
